DIY RC Дрон Квадрокоптер X4M380L рама комплект APM 2 8 Управление полетом GPS аксессуары
История изменения цены
*Текущая стоимость 9 575,27 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Aug-15-2025 | 12160.70 руб. | 12403.92 руб. | 12281.5 руб. |
| Jul-15-2025 | 9862.74 руб. | 10059.53 руб. | 9960.5 руб. |
| Jun-15-2025 | 11969.31 руб. | 12208.70 руб. | 12088.5 руб. |
| May-15-2025 | 11873.11 руб. | 12110.84 руб. | 11991.5 руб. |
| Apr-15-2025 | 9479.30 руб. | 9669.32 руб. | 9574 руб. |
| Mar-15-2025 | 11682.83 руб. | 11916.44 руб. | 11799 руб. |
| Feb-15-2025 | 11586.43 руб. | 11818.55 руб. | 11702 руб. |
| Jan-15-2025 | 11490.11 руб. | 11720.14 руб. | 11605 руб. |
Описание товара
Посылка включает:

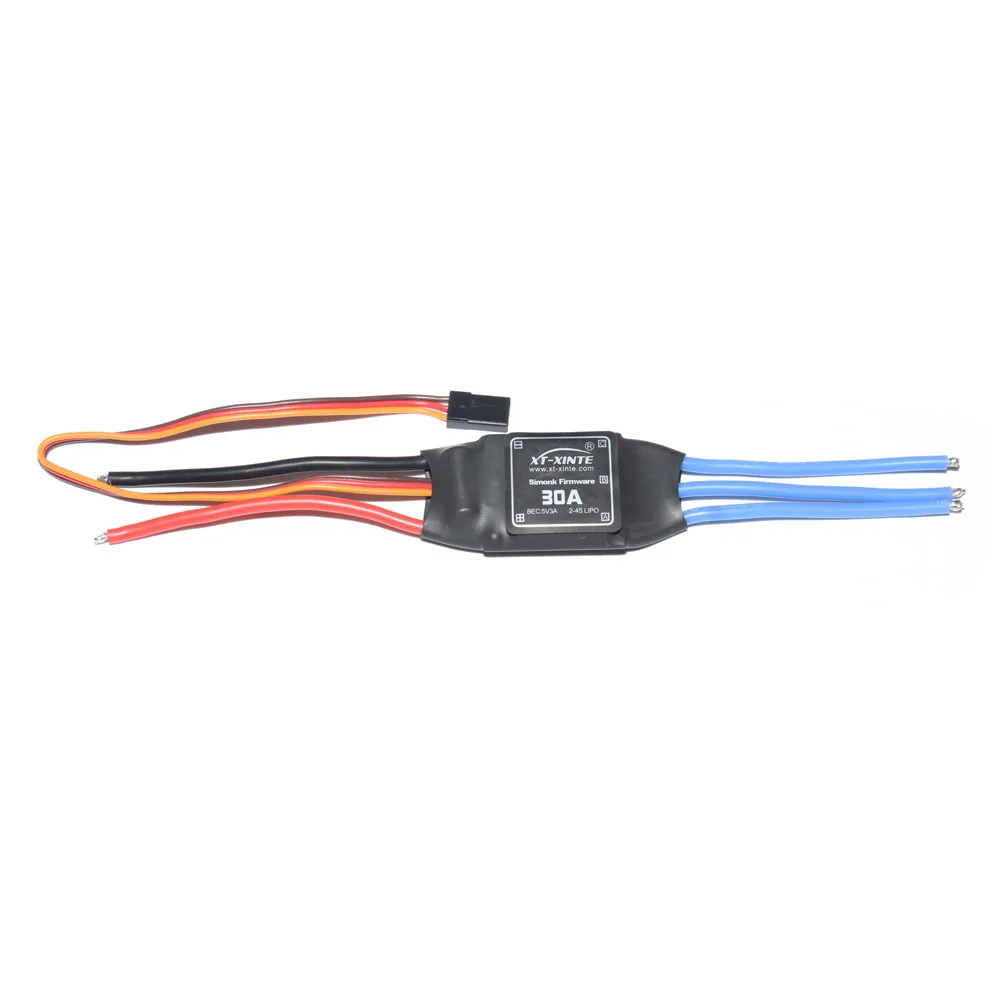

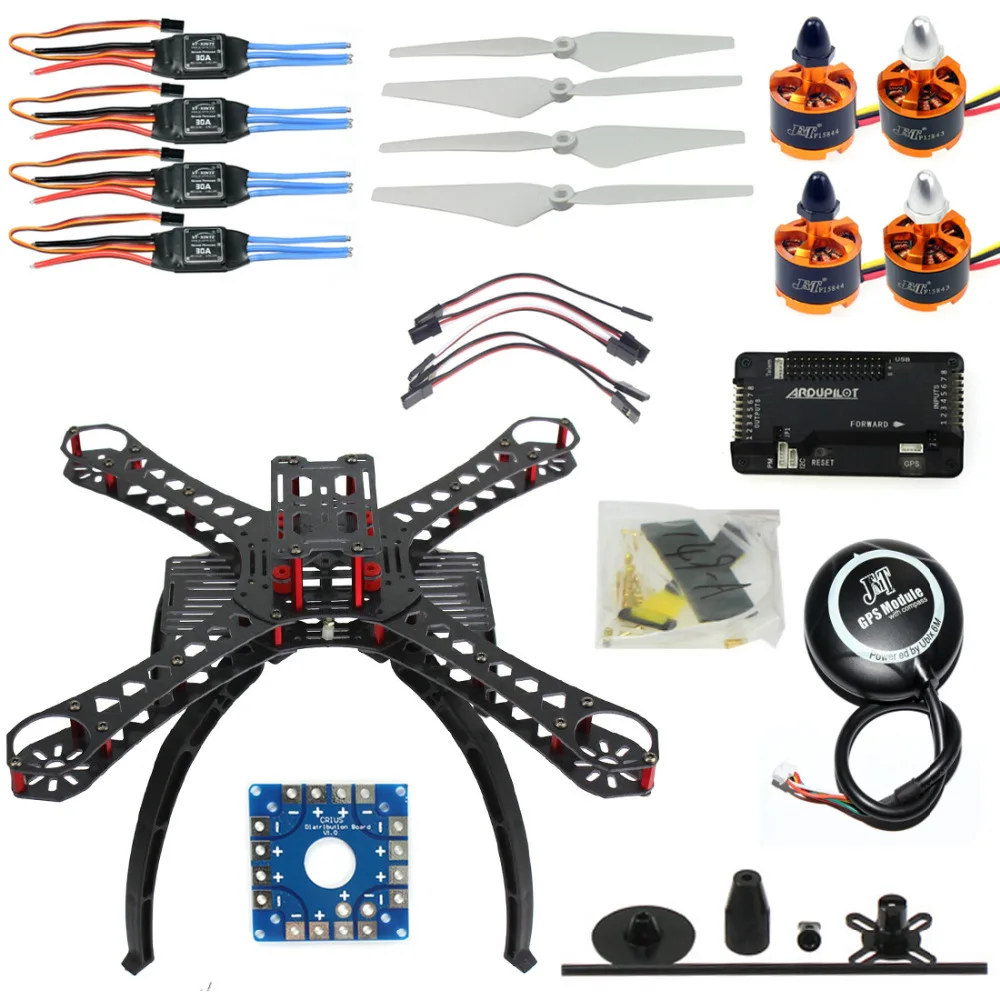

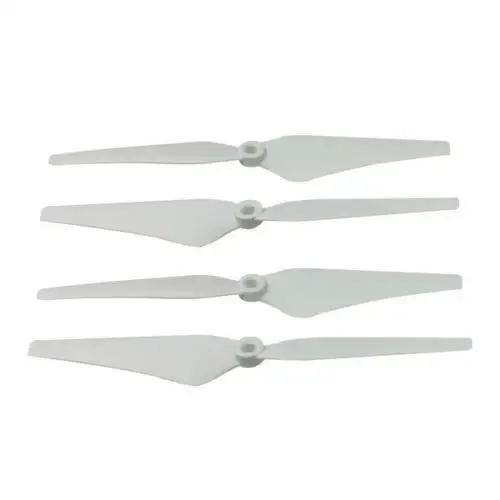

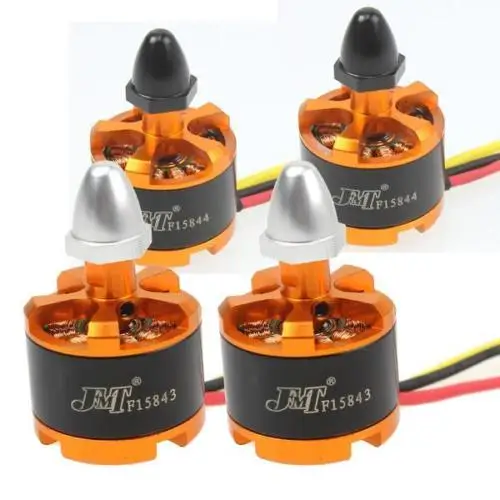

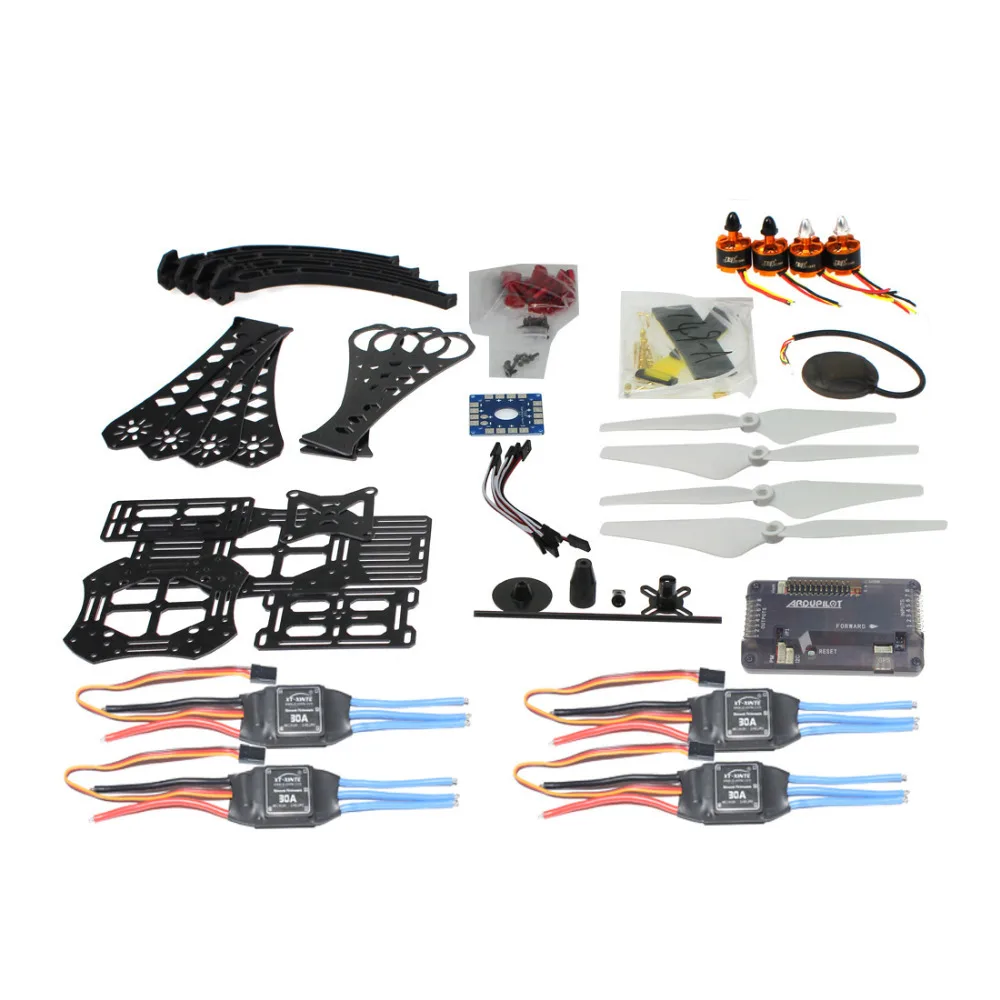

X4M380L Стекловолоконная рама * 1 Бесщеточный двигатель по часовой стрелке * 2 Бесщеточный мотор против часовой стрелки * 2 30A бесщеточный контроллер скорости ESC * 4 9443 пропеллер * 2 KK Соединительная плата * 1 Управление полетом APM2.8 * 1 6 м GPS с компасом * 1 3,5 мм пуленепробиваемый разъем * 12 20 см крюк и петля крепежная лента * 1 T штекер Штекерный силиконовый провод * 1 5 шт. 10 см сервоприёмник удлинитель провод кабель * 1 GPS складной держатель антенны * 1Примечание:
Прежде чем настроить APM, вам необходимо сначала подключить все вместе. Это руководство покажет вам все кабели и детали, которые вам нужно будет подключить к APM.
Стандартная схема квадрокоптера
Обратите внимание, что на иллюстрации ниже показана (типичная) установка. Он содержит дополнительное оборудование, включая карданный шарнир камеры и монитор батареи, и он использует проводное соединение ESC «Y», а не распределительную плату, которая является общей для многих мультикоптеров.
1. Подключение ваших двигателей и радиоуправляемых передач
Обзор соединений на плате Ardupilot Mega v2
Примечание: инструкции ниже предназначены для обычных радиоприемников с выходом ШИМ (один кабель на канал). Если вы используете приемник «PPM» (один кабель имеет все каналы), следуйте инструкциям.
Прежде чем настроить ваш Arducopter, вам нужно будет сначала подключить все вместе. Это довольно просто. Вам нужно подключить Радиоуправляемый приемник к входной стороне платы. Вы можете использовать кабели, Входящие в комплект Arducopter, или если вы используете другую рамку, вы можете использовать соединительные кабели, или женские кабели сервопривода
Соединения между приемником RC и платой Ardupilot Mega v2
Если вы используете женские кабели сервопривода, наземная (черная) сторона каждого разъема должна быть снаружи для платы, сигнал (белый/оранжевый) должен быть внутри, как показано ниже.
Подключение с прямыми соединителями
Подключение с угловыми соединителями
Если вы используете Многоконтактный разъем, который был включен в комплект Arducopter, подключите их, как показано ниже
Входная сторона для радиоуправляемого ресивера
Выходная сторона в PDB
Обратите внимание, что ваш ESC, разъемы должны быть подключены к выходной стороне, рекомендуется использовать только питание от одного из ваших ESC. Это может быть Дюна путем резки Красного провода на всех, кроме одного из ESC, или с помощью специального адаптера. 2. Соединительные электродвигатели
Еще раз, если вы используете Arducopter Kit, с PDB, тогда вам не нужно беспокоиться об этом, если вы все правильно спаяете, так как двигатели присваиваются правильным контактам с кабелями, подключенными к предыдущему шагу. Однако вы убедитесь, что ваши двигатели вращаются в правильном направлении. На изображениях ниже показаны возможные конфигурации arducopter с правильной ориентацией двигателя
Быстрый Совет: если ваш двигатель не вращается в правильном направлении, Просто переключите положение любых двух проводов ESC-motor.
Четырехъядерный процессор Arducopter
Arducopter Tri
Arducopter Hexa, Octa и Y6
Arducopter OCTA QUAD (X8)
Подключение к креплению камеры с поворотом
3. Подключение дополнительных датчиков
Гидролокатор-Ультразвуковой дальномер
AC2 поддерживает MaxSonar line sonars для удержания на низком уровне высоты и в будущем избегания столкновений. Ниже 10 метров гидролокатор в основном используется для удержания высоты. Выше 10 метров, используется Барометрический датчик. GPS не требуется для удержания высоты.
Подключите ультразвуковой датчик к порту A0 платы Ardupilot Mega v2
Сонарные датчики достаточно чувствительны к шуму, добавляя что-то похожее на Ферритовый дроссель к вашему кабелю, может помочь. Самое главное-установить гидролокатор вдали от другой электроники, такой как ESC, или беспроводных телеметрических модулей.
Возможные причины интерфернанса гидролокатора
Электрический шум, вызванный ESCs, Servos, или переключение BEC на ту же цепь, что и Sonar
EMF излучение от двигателей, проводов двигателя, ESC или Xbee.
Акустический шум от пропеллеров
Вибрация от моторов, реквизитов и т. Д.
Оптический датчик потока
Оптический датчик потока используется для повышения точности удержания вашего arducopter. Этот датчик поддерживается Arducopter 2,6 и выше.
Подключение оптического датчика потока к APMv2
Мощность, GND, NCS контакты должны быть прикреплены к A3
Булавки MISO, MOSI и SCLK должны быть непосредственно припаяны к контактам, показанным выше
По умолчанию устанавливается объектив, указывающий вниз, штифты вперед
Это хорошая идея, чтобы защитить провода с некоторыми кабельные стяжки, так что они не сломаются с течением времени
Как подключить оптический датчик потока к вашему ardupilot mega board. Убедитесь, что штыри обращены вперед
Теперь, когда все было подключено, все, что нужно сделать, это настроить arducopter прошивку для вашей рамки.
