Особенности
Модуль с сенсорным затемнением может обеспечить светодиодный сенсорный выключатель управления и регулировку яркости. Имеет следующие особенности и преимущества:

Светящийся светильник можно регулировать в соответствии с потребностями, выбрать широкий диапазон, легко управлять.

Чехол для сенсорного экрана может иметь среднюю защиту (например, стекло, акрил, пластик, керамика и т. д.)Безопасность.

⒊ Применение диапазон напряжения, может быть между 2,4 ~ 4,5 V Произвольный выбор.

Простая схема применения, меньшее количество периферийных устройств, удобство обработки, низкая стоимость.

Защищают от помех и мобильный телефон от помех. EFT может достигать ± 2КВ или более; Закрывать, мульти-угол мобильный телефон помех,

Чувствительность и надежность сенсорного ответа не влияют.

6. Установка: без прямого контакта с медной фольгой, вы можете пересечь более 3 мм акриловое стекло или пластиковое затемнение.

7. Использование: светодиодный контроль модулей, ламп и других продуктов. Подходит для внутренней настольной лампы, светодиодный светильник с затемнением, DIY лампы с затемнением лучшие аксессуары.

8. Функция: однополосное касание, использование емкостного сенсорного принципа, чувствительные сенсорные щупальца, которые могут быть. По умолчанию используется функция переключения, Функция затемнения, с памятью яркости постепенно темнеет светодиодный сенсорный бесступенчатая Функция затемнения. Медленно Включите свет, выключите свет, медленно тускнеет, эффективно Избегайте раздражения глаз.

9. Режим затемнения: бесступенчатая ШИМ затемнение

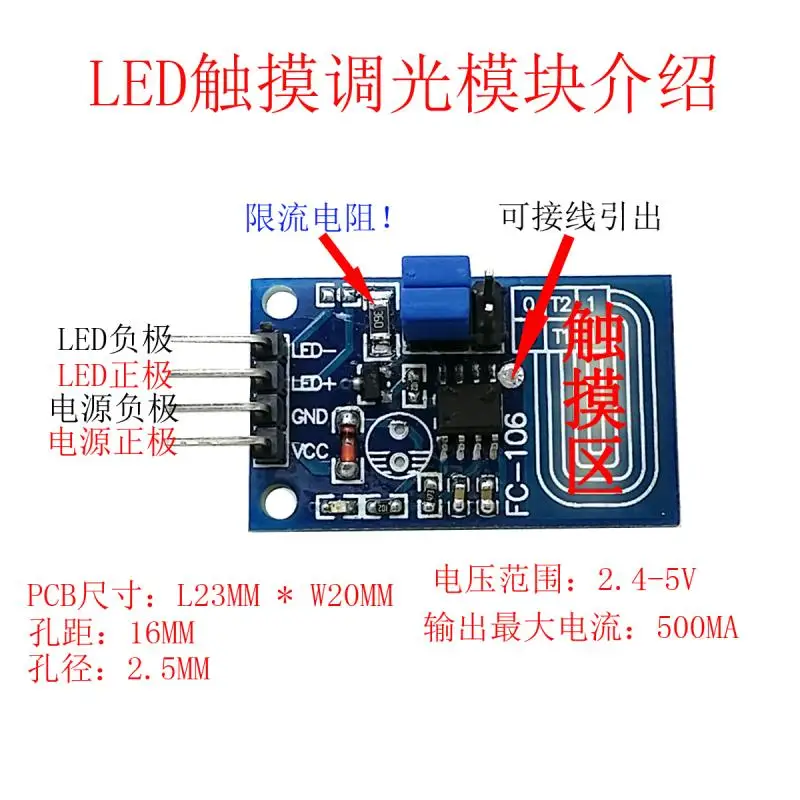

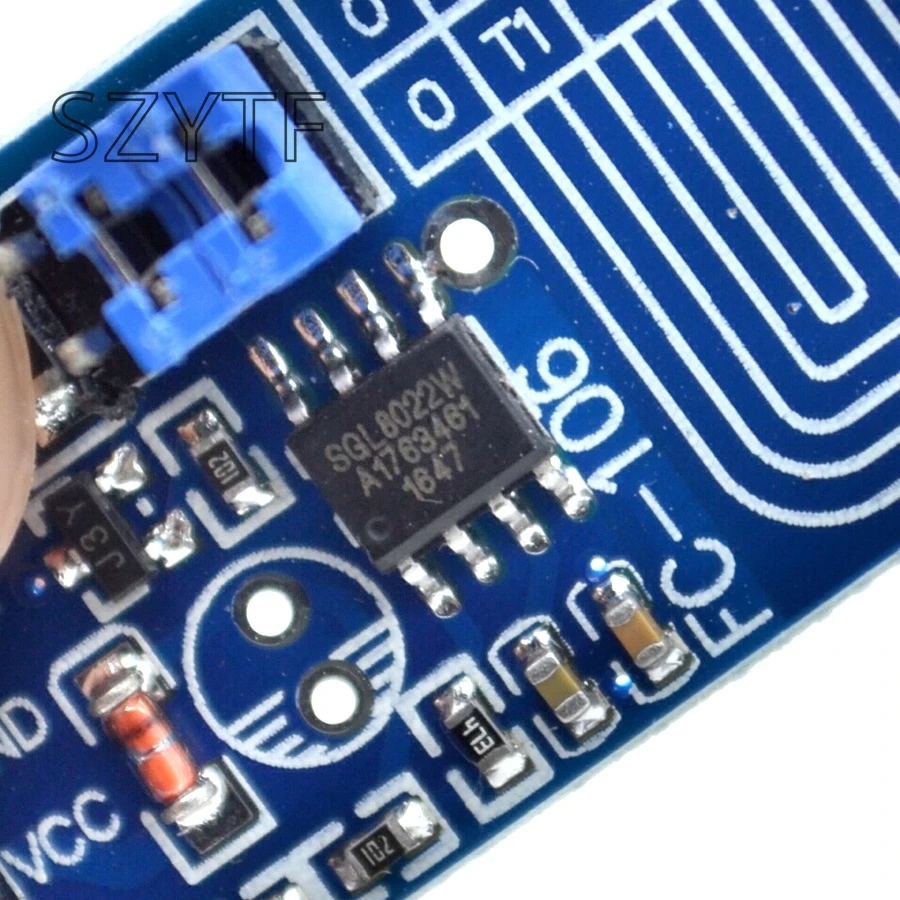

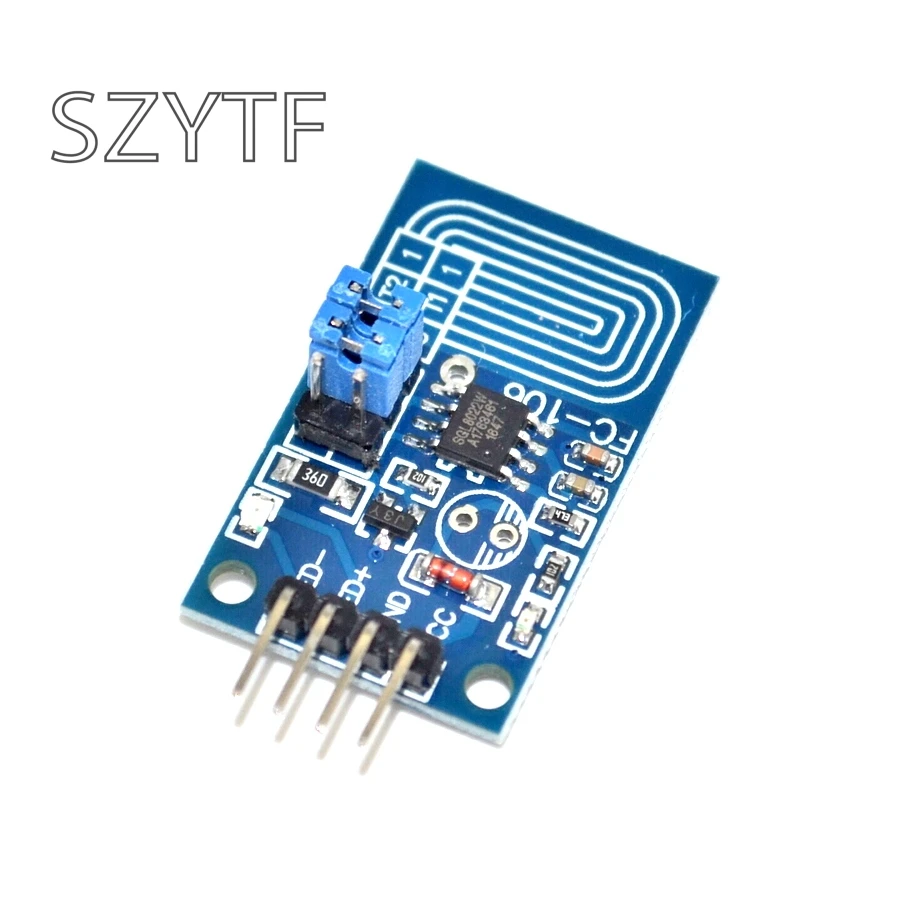

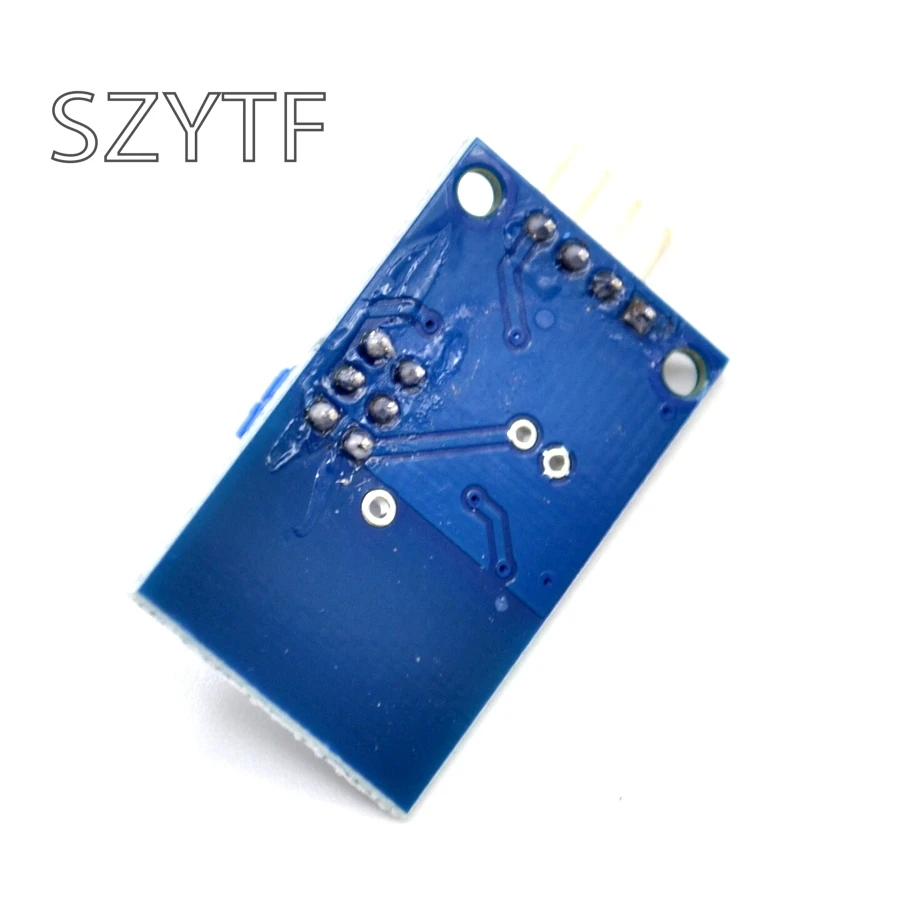

10. Проводка: печатная плата (VCC, GND) для Потребляемая мощность (светодиодный +, светодиодный-) светодиодный свет положительный и отрицательный (оставляющее отпечатков) для сенсорная панель, но также проводки (обратите внимание, что проводка не слишком длинная, Выход после направления с небольшой медью для индукционной области), медная область рекомендуется 2x3 см или около того. Модуль медной фольги поставляется с медной фольгой Сбоку корпуса.

11. Метод использования

A) Нажмите, чтобы прикоснуться (продолжительность касания менее 550 мс), вы можете достичь светильник выключения управления. Одним нажатием кнопки, светильник; Еще раз нажатием кнопки касания, светильник выключен. Начальная яркость светильник фиксируется на 90% от полной яркости.

Б) Длительное нажатие (длительность касания более 550 мс), может достигать светильник плавной регулировки яркости. Долгое нажатие на светильник, яркость светильник постепенно увеличивается, яркость светильник в тех случаях, когда Выпуск соответствующего времени, чтобы освободить яркость, если долгое время нажатия более 3 секунд, то яркость светильник, чтобы достичь максимальной яркости больше не изменяется; Яркость светильник постепенно уменьшается, яркость светильник снижается, когда высвобождается соответствующее время, чтобы снять яркость, если долгое время нажатия более 3 секунд, затем яркость яркости больше не изменится
Петля So.

12. Советы по отладке

Если во время отладки есть ложный триггер, или если он не срабатывает, это может привести к следующему:

A) Сенсорная линия слишком толстая

Б) Сенсорная линия слишком длинная

C) медь не достаточно большая

D) нарушается вблизи импульсного источника питания

E) сенсорный параметр C1 является необоснованным

Технические характеристики:

◆ TI сенсорного ввода соответствует светодиодный освещение линейный выход контроля. Есть четыре вида функций, которые могут быть выбраны контактами T1 и T2 перед использованием питания

Принять решение. Подробности следующим образом:

T1 T1 = 1, T2 = 1 соответствует: Нет яркости памяти, неожиданно вспыхивает Темный светодиодный сенсорный бесступенчатая Функция затемнения

T1 T1 = 0, T2 = 1 соответствует: Нет яркости памяти постепенно темнеет светодиодный сенсорный бесступенчатая Функция затемнения

T1 T1 = 1, T2 = 0 соответствует: с яркостью памяти постепенно темнеет светодиодный сенсорный бесступенчатая Функция затемнения

T1 T1 = 0, T2 = 0 соответствует: светодиодный три функции сенсорного затемнения

◆ Без яркости памяти внезапный яркий Темный светодиодный сенсорный бесступенчатый затемняющий функция выглядит следующим образом:

△ При начальной мощности свет выключается.

Click нажмите на кнопку touch (длительность касания менее 550 мс), и светильник можно выключить. Одним нажатием кнопки, светильник; Еще раз нажатием кнопки касания, светильник выключен. Петля. Когда светильник включен или выключен, яркость не буферизируется. И начальная яркость освещения фиксируется на 50% от полной яркости.

Long Длительное нажатие (длительность касания более 550 мс), может достигать бесступенчатой регулировки яркости светильник. Долгое нажатие на светильник, яркость светильник постепенно увеличивается, яркость светильник в тех случаях, когда Выпуск соответствующего времени, чтобы освободить яркость, если долгое время нажатия более 3 секунд, то яркость светильник, чтобы достичь максимальной яркости больше не изменяется; Яркость светильник постепенно уменьшается, яркость светильник снижается, когда высвобождается соответствующее время, чтобы снять яркость, если долгое время нажатия более 3 секунд, затем светильник не изменяется на минимальную яркость. Петля.

△ Нажмите и удерживайте нажатие на касание можно использовать в любое время, функция между собой без помех и ограничений.

◆ Без яркости памяти постепенно темнеет светодиодный бесступенчатая Функция затемнения не высвечивается в памяти внезапного всплеска темного светодиодный Функция затемнения касания, основываясь на сенсорных лампах и выключите свет, Таким образом, что светильник от низкой яркости медленно переходит к начальной яркости светильник s, нажмите на сенсорный светильник, светильник от текущей яркости замедляется до выключения, чтобы добиться медленного изменения яркости визуального буферного эффекта, Играйте для защиты глаз и эффекта зрения.

◆ С яркостью памяти постепенно темнеет светодиодный сенсорный бесступенчатая Функция затемнения не осветляется с яркостью затемненного светодиодный Функция затемнения на основе увеличения яркости памяти. То есть, в чехол источник бесперебойного питания, яркость будет запоминаться каждый раз, когда вы нажимаете на сенсорный светильник, и в следующий раз, когда вы коснетесь светильник, яркость будет использоваться в качестве начальной яркости. В чехол сбоя питания, сначала нажмите прикосновение к мощности после включения питания, первоначальная яркость крепится к 50% полной яркости.

◆ Светодиодный с тремя функциями сенсорного затемнения

△ При начальной мощности свет выключается.

△ Каждый клик касания, светильник, яркость в соответствии с низкой яркостью → средняя яркость → высокая яркость → поворот в свою очередь изменения цикла.

Регулировка чувствительности

Чем выше емкость, тем выше чувствительность; Тем меньше емкость, тем ниже чувствительность.

Отрегулируйте чувствительность сенсора, как показано в таблице ниже:

Примечание: диммер постоянного напряжения, подключенный к светодиодный, вы должны подсоединить ограничительный резистор тока!

Метод расчета резистора с ограничением тока: R = (Vi - Vled) / Io

Где Vi-входное напряжение, Vled-это полное падение напряжения всех светодиодов, а Io-общий ток строки. Расчет должен считаться Vi, Vled плавающим диапазоном. Когда аккумулятор полностью заряжен, Vi будет слишком большим. Светодиодный нагрев, V светодиодный выпадет! Для предотвращения перегрузки по току сжечь модуль или лампу.
