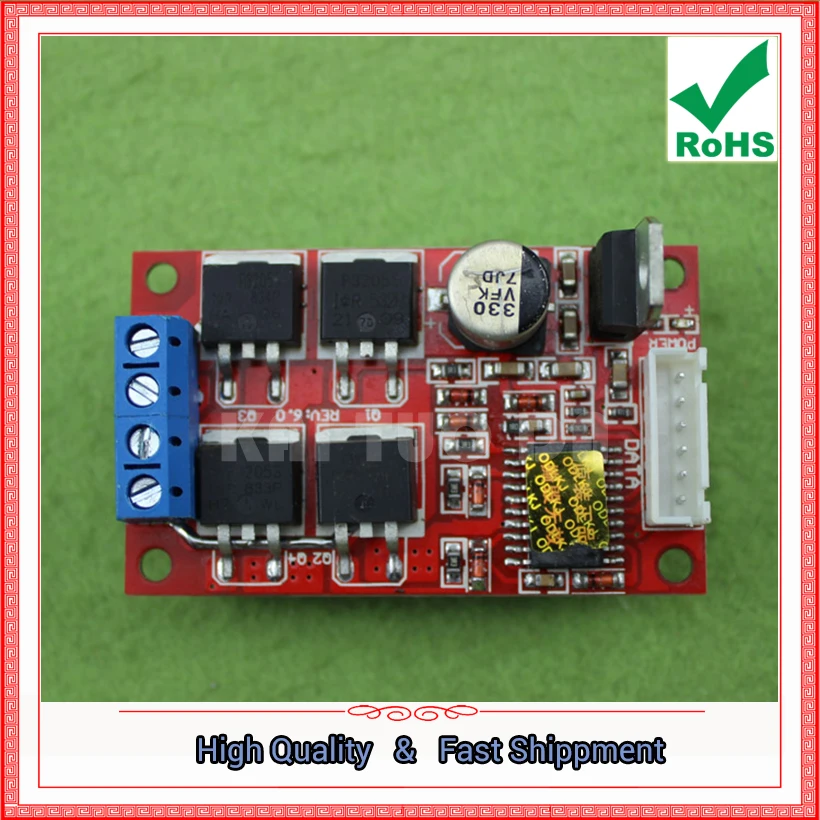

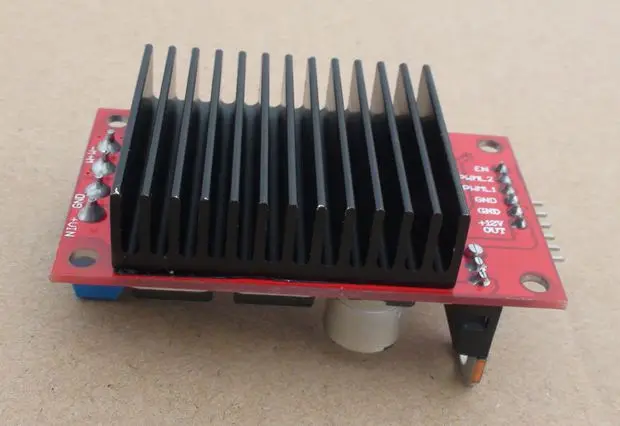

Плата драйвера двигателя постоянного тока высокой мощности 450 Вт положительный и

Плата драйвера двигателя постоянного тока высокой мощности 450 Вт положительный и

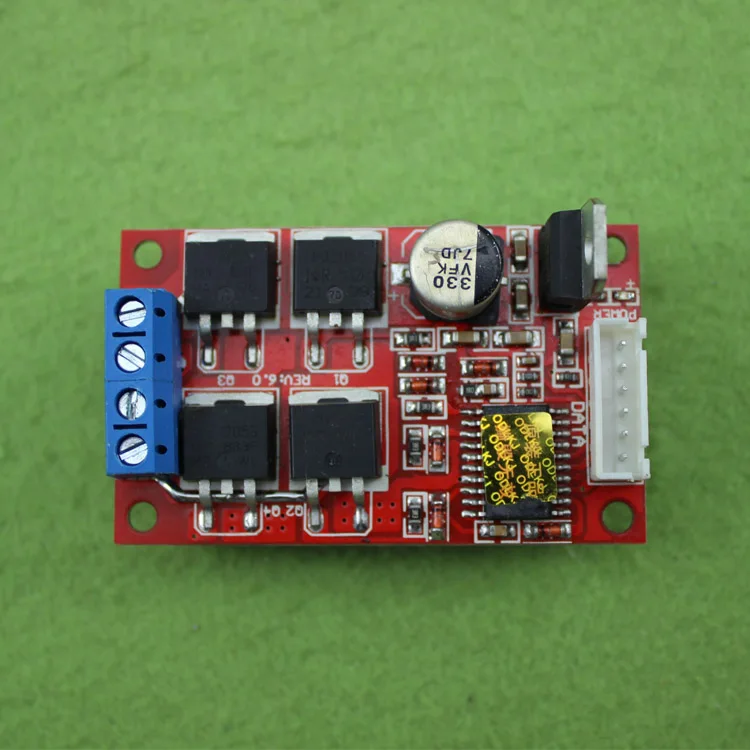

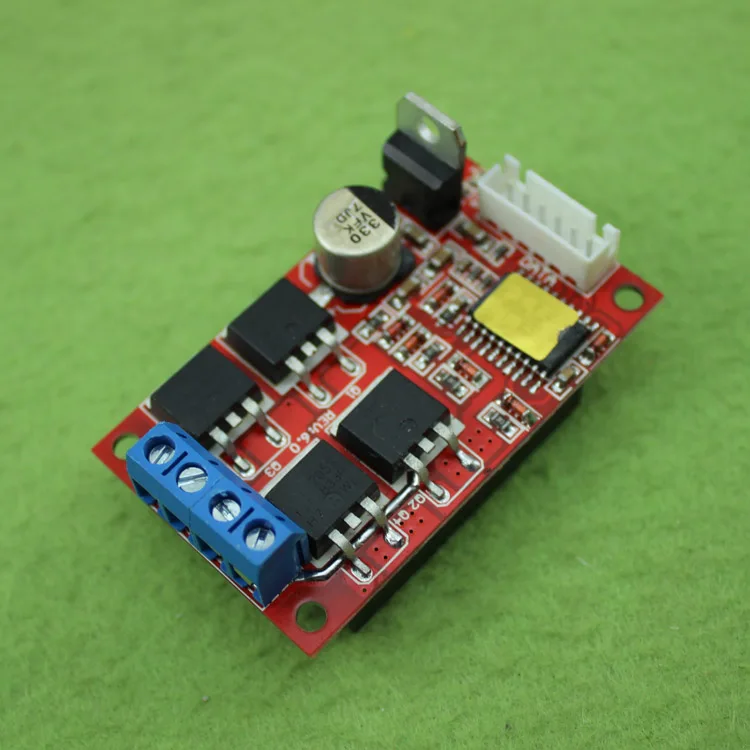

Характеристики модуля привода:

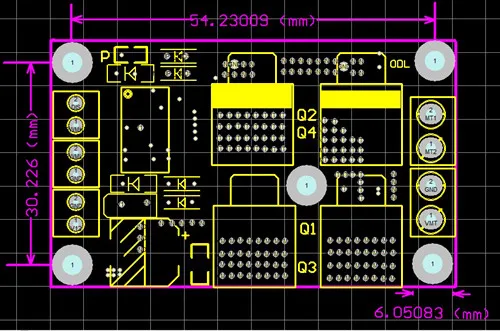

• Очень маленький размер, только 6. 6 см × 3,8 см паста 1 см толщиной тепла после того, как общая высота 2,8 см
• Поддерживает напряжение широкого диапазона10-36 в, защита от пониженного напряжения независимый источник питания до 50 в
• Максимальная нагрузка по току20A(Выложен простой радиатор), короткое время пиковый ток 110A
• Может быть трехпроводная Скорость управления, положительный и отрицательный и тормозной
• Чтобы гарантировать качествоПолный ШИМ, Может использоваться непосредственноКнопкаКонтроль положительного и отрицательного, PWM эффективный диапазон0% до 100.0%
• Может быть непосредственно с ПЛК и 3,3 V 5V микроконтроллер порт ввода-вывода с непосредственный контроль
• Встроенная функция буфера уровня интерфейса, не нужно беспокоиться о повреждении микроконтроллера IO

  Область применения: большие автомобили, роботы, все виды контроля

• Параметры модуля привода двигателя:

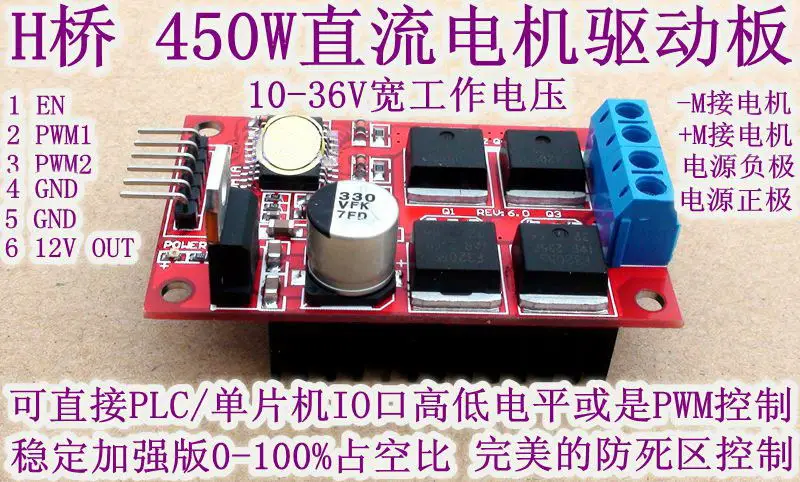

  Свойства модуля:H мостовая щётка, модуль привода двигателя постоянного тока для 3-36 в, высокая мощность, двигатель постоянного тока

  Область применения:Высокая мощность двигателя постоянного тока. Широкое входное напряжение (11-36 в) Требования к случаю. Если вам нужно более высокое входное напряжение, например, плата привода 60 в, пожалуйста, свяжитесь с владельцем.

  Напряжение привода: DC 11-36 в входное напряжение постоянного тока. (Запрещен вход переменного тока)

  Выход ток:Номинальный непрерывный выход 24V ниже 15A 360W без радиатора максимум 36V 15A 450W

  Выход Мощность:Естественное охлаждение рейтинг450 Вт источник питания измеряется при 36 В 15а

  Рабочая температура:Промышленный Класс (от-40 °C до + 85 °C)При полной нагрузке температура:45 ° C

  Характеристики модуля привода:

  (1)Использование импортного полного моста чипа драйвера + низкое внутреннее сопротивление 110A NMOS приводная трубка, легко достичь торможения двигателя, положительный и отрицательный.

  (2)Частота работы чипа до 600 кГц, хорошее решение MC33886 и VNH3SP30, так что шум двигателя и тепловые проблемы, в то время как способность вождения значительно улучшена, быстрая реакция. Производительность привода non-L298, IR2104, MC33887 и другие чип с приводом от двигателя можно сравнить

  (3)Два входа PWM, рабочий цикл может быть 0-100%, общий привод не может достичь. С мгновенной тормозной способностью и поможет вам легко достичь полной скорости точного управления.

  (4)Имеет возможность адаптироваться к более широкимРабочее напряжение 10,5-36V, подходит для литиевая батарея прямого источника питания с приводом от робот или модель автомобиля игры!

  (5)ВстроенныйСхема изоляции логического буфера. Идеальная поддержка для PLC и различных типов 3 в или 5 в микроконтроллер IO порт прямого управления, но также через аналоговый регулятор напряжения двигателя тормоза, вперед и назад.

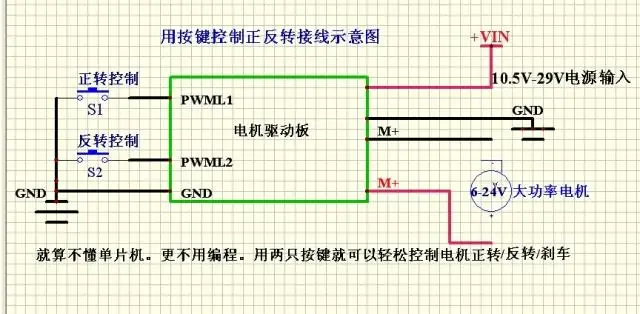

  (6)Управление очень простое и простое в использовании, нужно только подключить три входной линии для управления тормозом двигателя, вперед и назад.

  (7)Встроенный чип контроля аппаратного обеспечения,Может адаптироваться к частым переключениям двигателяКогда эффективная защита H моста, чтобы избежать прямого повреждения, и таким образом программное обеспечение Программирование проще.

  (8)Частота работы чипа до 600 кГц, для полого двигателя Huai, шум минимальный, низкая температура.

  Отказ от ответственности: Taobao недавно нашел многоProfiteers плагиатаМы разработали продукт, внешний вид очень похож, и некоторые даже Параметры продукта непосредственно скопированы. Так как профессионалы сами не владеют технологиями, как правилоПолагаясь на баннер ценовой войны, чтобы привлечь вниманиеИспользование внутреннегоПлохие устройства выдают себя за импортные устройства, чтобы получить большую прибыль!ПлюсНе может обеспечить послепродажное техническое обслуживаниеБольшеИз-за отсутствия оборудованияПроизводительность собственных продуктов для EMI, EMC, разрушительных и возрастных параметров, таких как тестирование надежности, и, таким образом,Не может быть гарантированыСтабильность и надежность качества продукции. Пожалуйста, ищите наш магазин как: Audley Technology!Остерегайтесь обманаВПлата драйвера для владельца независимого производства исследований и разработок,Запрещено копировать доски и выкрашивать изображения.Пожалуйста, Поддерживайте оригинальный дизайн! Спасибо за понимание.

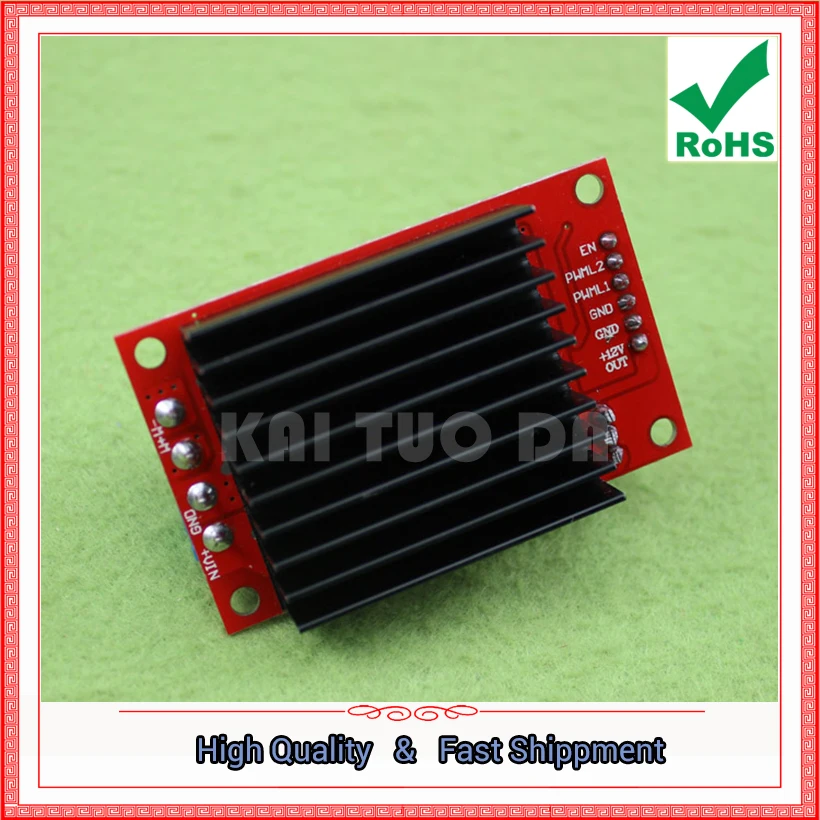

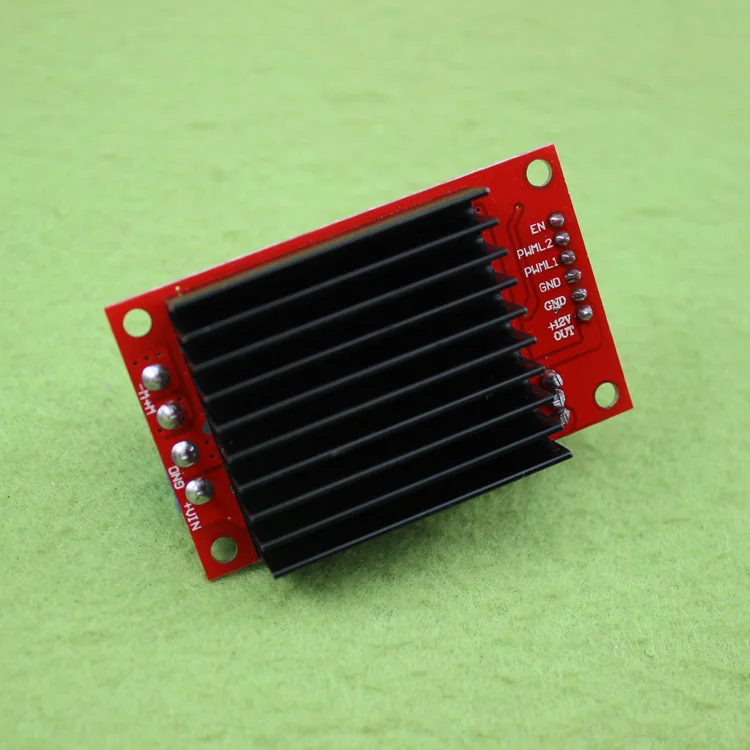

  EN: с поддержкой

  PWML1: Управление вращением вперед

  PWML2: защита от обратного управления

  Заземление: Мощность заземления

  Выход:

  VIN +: плата привода питания, входное напряжение 10-36 в

  GND: плата привода питания Вход отрицательный

  M +: доступ к линии двигателя

  M-: Подключение линии двигателя

  Следующие две инструкции по использованию управления:

  Уровень Режим управления:
  EN = 0 PWML1 = 0 PWML2 = 1 двигатель вперед
  EN = 0 PWML1 = 1 PWML2 = 0 разворот двигателя
  EN = 0 PWML1 = 1 PWML2 = 1 тормоз двигателя
  EN = 1 PWML1 = 1 PWML2 = 1 мотор бесплатно
  PWM режим управления:
  EN = 0 PWML1 = рабочий цикл регулируемый PWM сигнал PWML2 = 1 двигатель вперед (изменение рабочего цикла для контроля скорости)
  EN = 0 PWML1 = 1 PWML2 = рабочий цикл регулируемый ШИМ сигнальный двигатель Реверсивный (изменение рабочего цикла для контроля скорости)
  EN = 0 PWML1 = 1 PWML2 = 1 тормоз двигателя
  EN = 1 PWML1 = 1 PWML2 = 1 мотор бесплатно

  Этот накопитель имеет встроенную аппаратную функцию управления deadband. Чтобы гарантировать, что двигатель задним ходом

  Высокая сила тока более безопасная и надежная! Есть функция блокировки низкого напряжения!

    Профессиональная сборка! Измеренный непрерывный выход 450 Вт (36 в 15а)Абсолютно копейки! Добро пожаловать на тест!

  Плата привода может не только имитировать управление, но и напрямую принимать драйвер микроконтроллера IO! Система может не только имитировать контроль, но и имеет хорошую функцию защиты.
