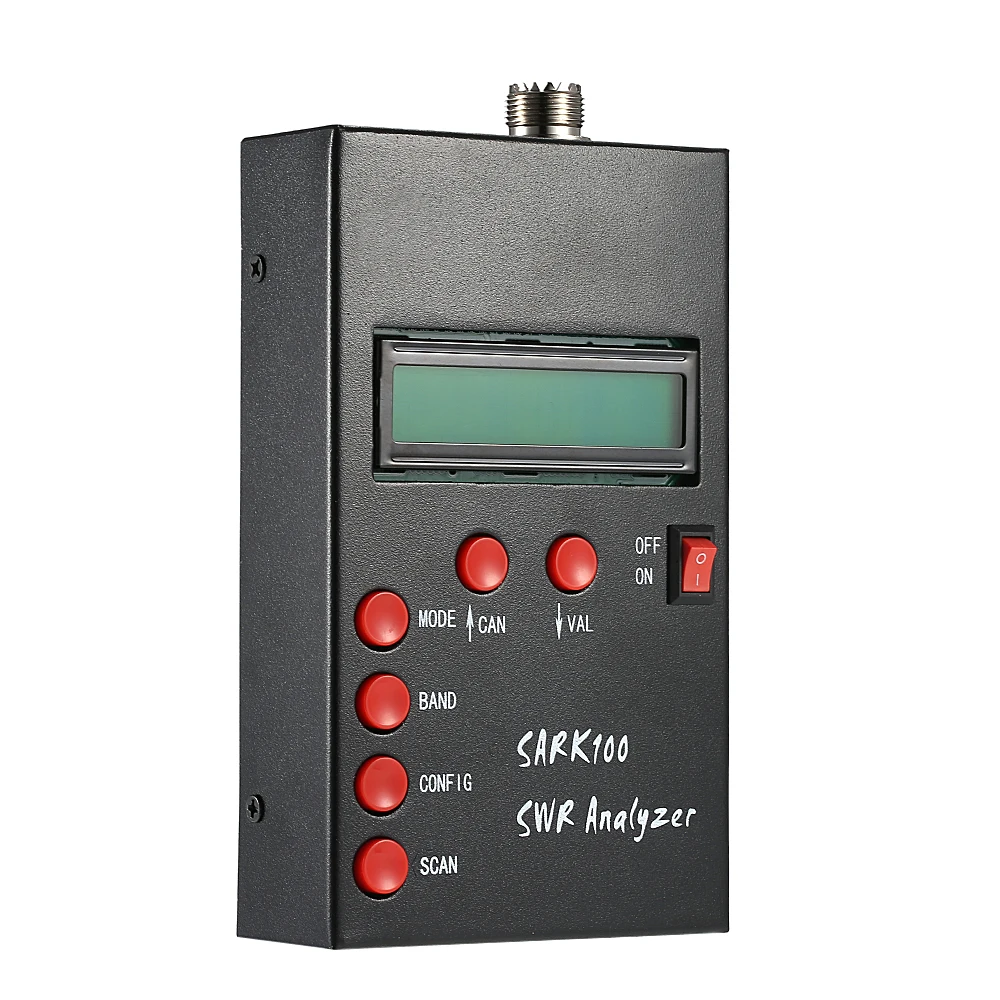

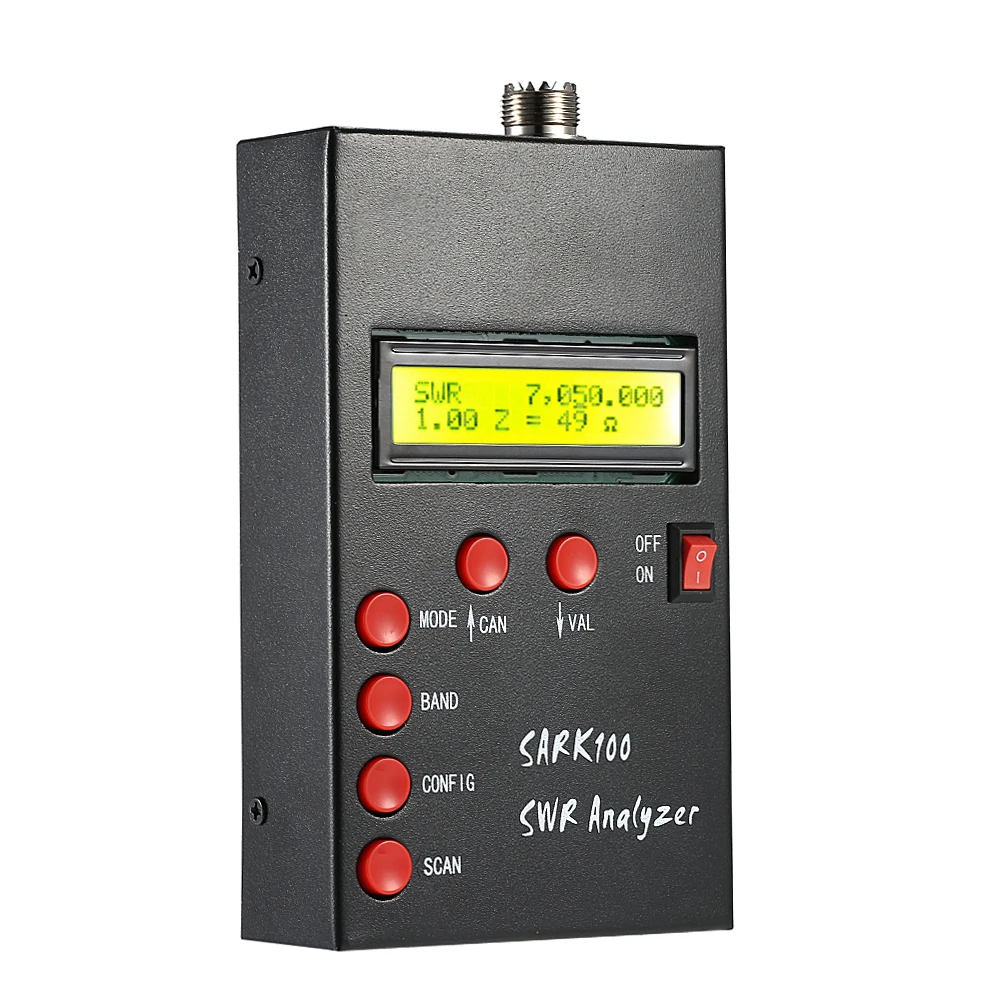

Антенный Анализатор SARK100 1-60 МГц HF ANT SWR, тестер стоячих волн для любителей радиолюбителей, измерение сопротивления

Это антенный анализатор для любителей радиолюбителей. Может измерять исходное сопротивление 50 Ом с погрешностью (+/-)1 Ом. Это также метр для стоячей волны, сопротивления, емкости...

Особенности:
Генерация и контроль частоты: 1-60 МГц.
Внешнее питание: 2,1 мм, разъем питания (центральный контакт положительный).
5 кнопок управления, простота и удобство в эксплуатации.
Установлен Черный Металлический Чехол, просто подключите питание (не входит в комплект) и затем работайте.
Размер шага: настраиваемые пользователем шаги 100 Гц, 1 кГц, 10 кГц и 100 кГц.
Поддержка измерения данных анализа формы волны через подключение компьютера с USB-кабелем (не входит в комплект).

Области применения:
Измерить электрические параметры антенны: КСВ, сопротивление (сопротивление + реактивность), ёмкость, индуктивность;
Измерить импеданс точки подачи;
Измерять потери грунта;
Настроить антенные тюнеры и определить потерю;
Измерить индукторы и конденсаторы;
Измерить коаксиальную линию передачи (КСВ, длину, коэффициент скорости, примерные Q и потери, резонансную частоту, и импеданс);
Измерьте и определите оптимальные настройки для настройки заглушек: SWR, примерный Q, резонансная частота, полоса пропускания, сопротивление;
Определить характерное сопротивление линии передачи;
Измерять магнитно-петлевой резонанс и КСВ;

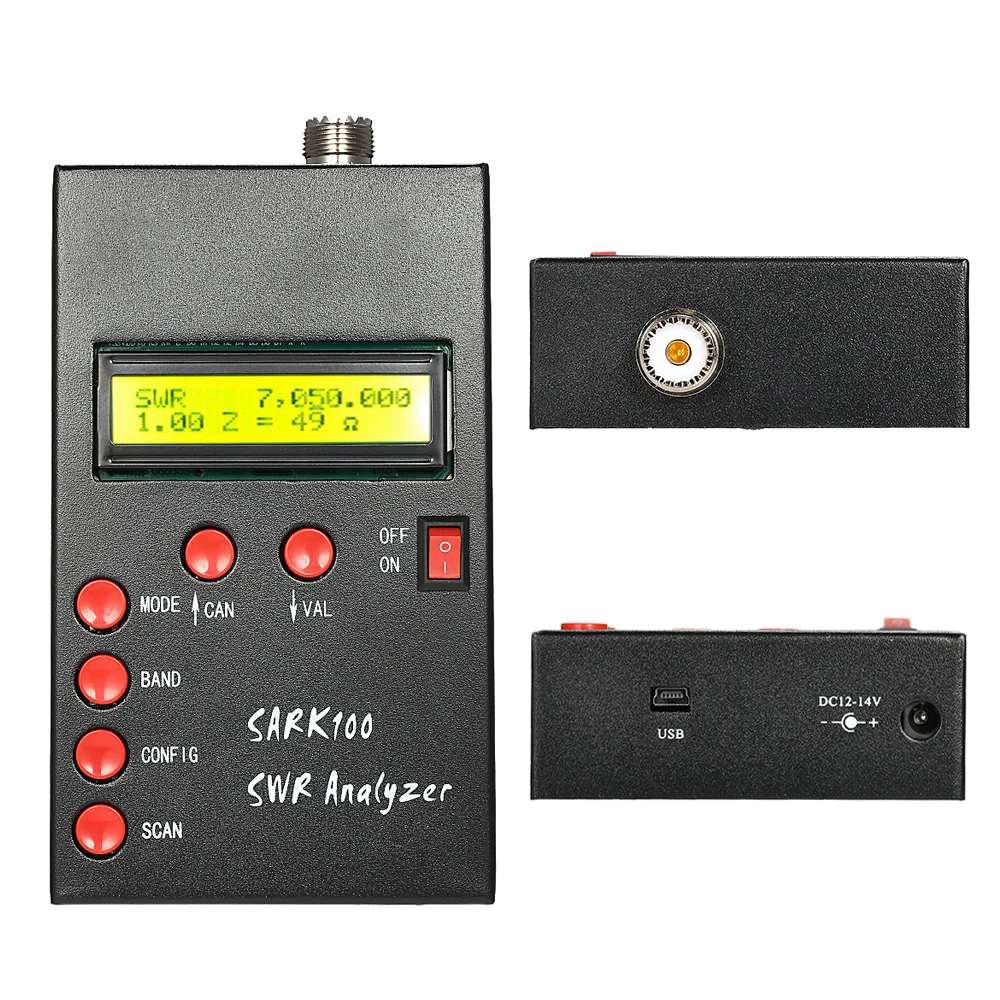

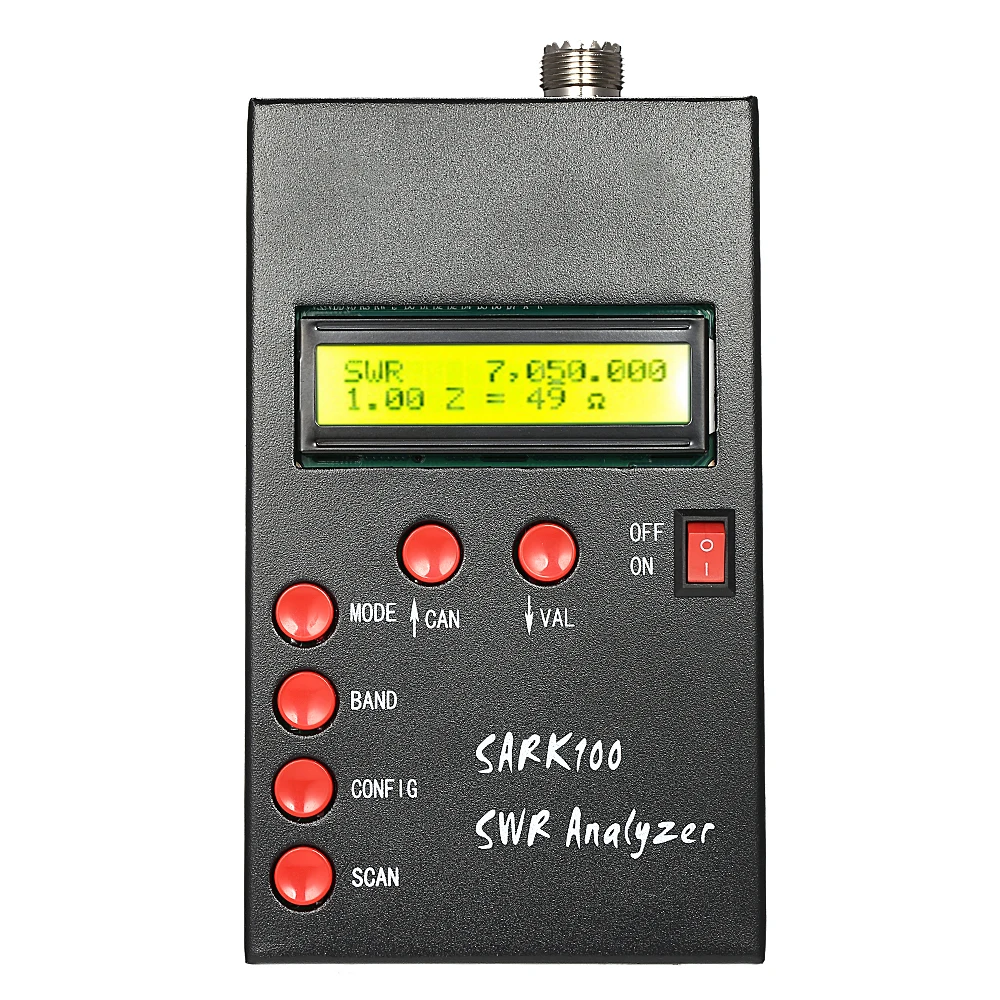

Определения кнопок управления:
Режим: выберите режим работы: сопротивление (по умолчанию), сложное сопротивление, емкость и индуктивность
Ремешок: Выберите ремешок из любого из доступных ремешков: от 160 м до 6 м
Конфигурация: предоставление меню конфигураций и расширенных функций: ссылка на ПК, Настройка размера шага, настройка времени ожидания приостановки, калибровка и обновление программного обеспечения
Сканирование: нажмите на этот элемент управления, чтобы инициировать сканирование частот выбранного диапазона. Сканирование выходов в режим импеданса, показывающий полосу пропускания 2:1 и резонансную точку о антенне
CAN(up): увеличение частоты и используется для отмены операции для меню конфигурации
VAL(down): уменьшает частоту и используется для подтверждения операции для меню конфигурации

Характеристики:
Генерация и контроль частоты: 1-60 МГц
Исходное сопротивление: 50 Ом
Стабильность: (+/-) 100 ppm
Спектральная чистота: снижение гармоник>-ТБД дБ выше 60 МГц
Размер шага: настраиваемые пользователем шаги: 100 Гц, 1 кГц, 10 кГц и 100 кГц
Полезный диапазон измерения: КСВ: от 1,0 до 9,99
Сопротивление: прибл. От 5 до 2000 Ом
ВЧ-выход: регулируемый: 2,0 Вольт pp (typ)
Радиочастотный выход: BNC
Разъемы: RF
Питание (в комплект не входит): питание от внешнего: DC 12-14V, 500mA
Внешнее питание: разъем питания 2,1 мм, разъем питания (центральный контакт положительный)
Интерфейс USB: разъем Mini USB
Размер товара: 14,8*8,7*3,3 см/5,83*3,43 * 1.3in (Д * Ш * В)
Вес изделия: 536 г/18,91 унции

Комплектация:
1 * Антенный Анализатор ANT SWR

Руководство пользователя на английском языке:
//www.dropbox.com/s/z2t3t73lwpsq3ha/SARK100%20User%20Manual.pdf?dl=0

Установка программного обеспечения:
//www.dropbox.com/s/wl7vvd2gobm4xaf/WinPCC-Sark100%20EN%20V0.8.exe?dl=0
