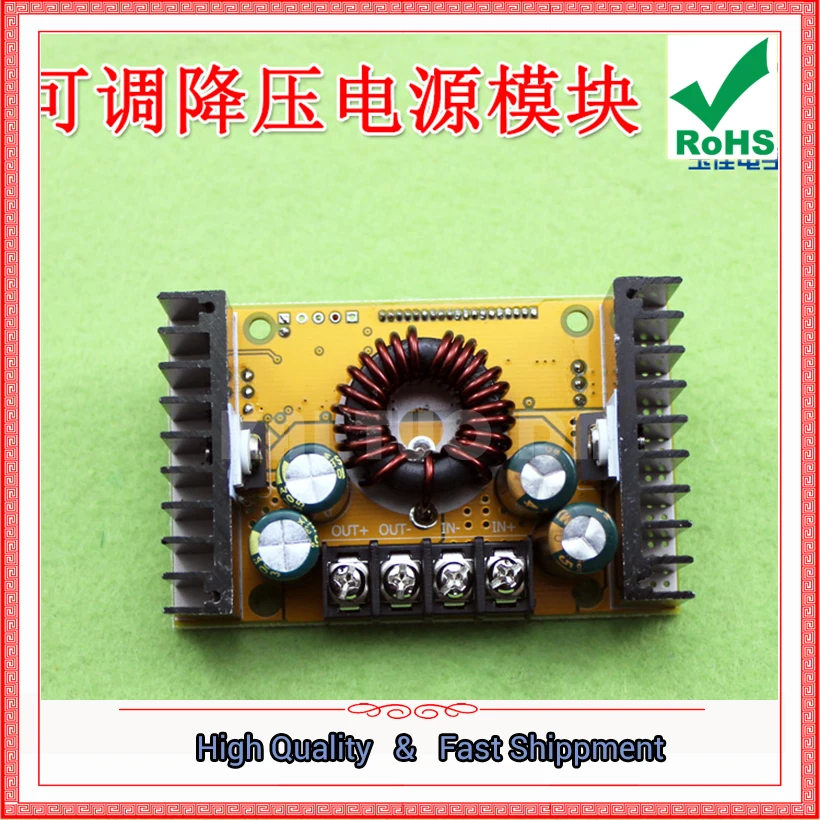

10 А постоянного тока высокой мощности Регулируемый понижающий модуль питания Buck

10 А постоянного тока высокой мощности Регулируемый понижающий модуль питания Buck

Описание:При использовании продукта, пожалуйста, внимательно посмотрите на наше описание, не поймите место непосредственно к нашему сообщению.Ребенок, прежде чем технический персонал будет выдан, прежде чем будет выдан обычный тест!После получения ребенка, пожалуйста, посмотрите метод проводки, а затем Проверьте питание на тесте, а затем на припое, из-за их собственной неправильной линии, неправильное использование или DIY изменения не являются гарантией о!

Метод калибровки:Модуль имеет функцию калибровки, не беспокойтесь о измерении дисплея не допускается, если вы обнаружите, что дисплей не позволяет использовать следующие методы калибровки. Просто используйте калибровку один раз в первый раз! Мы принимаем ребенка, мы рекомендуем калибровку в соответствии со следующим методом!

Напряжение калибровки:В чехол сбоя питания, нажмите и удерживайте в течение нескольких секунд "набор", кнопка включения, введите напряжение режим калибровки, ЖК-дисплей экран начинает мигать, отпустите кнопку SET, нажмите кнопку "Set", чтобы добавить, "OK", чтобы уменьшить, калибровка корректного входного напряжения, Например: входное напряжение 12,65 в, затем напряжение будет регулироваться до 12,65 в, через 2 секунды после автоматического сохранения, отключение питания калибровки завершено!

Специальное примечание:Некоторые клиенты только что получили ребенка, когда выходное напряжение не может быть скорректировано, потому что модуль завод, по умолчанию выходное напряжение около 20 в. При возникновении этой проблемы, пожалуйста, поверните против часовой стрелки ADJ-V потенциометра на 10 кругов выше, пока значение напряжения не изменится только, и затем использовать модуль может быть нормальной регулировкой напряжения.

Установите ключ для установки режима отображения, разделенного на три типа:

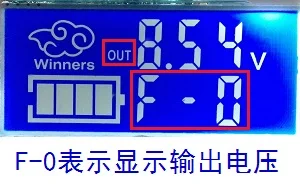

1, F-0 режим: отображение выходного напряжения;

2, F-1 режим: отображение входного напряжения;

3, F-2 режим: поочередно отображение входного и выходного напряжения;

Инструкции: Нажмите кнопку "Настройки", цикл показывает три режима отображения, соответствующий светильник индикатора или выключен,Нажмите кнопку «ок», чтобы сохранить выход,Нажмите только кнопку «ок», чтобы переключить подсветку ЖК-экрана.

Применение Сфера

1.Как общий понижающий модуль с возможностью защиты от перегрузки по току

Инструкции по уходу за изделием

(1)В условиях без нагрузки,Регулировки"Потенциометр постоянного напряжения ADJ-V", Так что выходное напряжение до желаемого значения напряжения;

(2)Прямое короткое замыкание выход модуля (для поиска толстого провода или пинцета выход короткого замыкания может быть,Примечание: Не регулируйте напряжение при коротком),Регулировка на этот раз"Постоянный ток потенциометрADJ-I"Таким образом, чтобы значение тока дисплея достигло заданного значения защиты от перегрузки по току;Подключенный к нагрузке также может регулировать ток.(Например, встроенный Амперметр показывает текущее значение4A, Тогда максимальный ток модуля ограничен4A, В настоящее время, чтобы4AКогда светильник с постоянным индикатором, красный индикаторный светильник)

(3) Подключен к нагрузке, работает.

2.Используется в качестве зарядного устройства

 Инструкции по уходу за изделием

(1) Определить поплавковое напряжение батареи и ток заряда;(Если параметры литиевой батареи для3,7 в/2200 мАч,Тогда поплавковое напряжение4,2 V, Максимальный ток заряда1C, Которая является2200mA)

(2) В условиях без нагрузки,Регулировки"Постоянное напряжение потенциометрADJ-V"Таким образом, выходное напряжение достигает поплавкового напряжения;

(3)Прямой выход модуляНайти толстый провод или Пинцет короткого замыкания выход может быть,Примечание: Не регулируйте напряжение при коротком),Регулировка на этот раз"Постоянный ток потенциометрADJ-I"Таким образом, чтобы значение тока дисплея достигло заданного значения тока заряда;Подключенный к нагрузке также может регулировать ток.

(4) Зарядка Поверните лампу ток заводской по умолчанию0,1Раза больше, чем ток заряда;Батарея в процессе зарядки ток постепенно снижается, и постепенно от постоянного тока зарядки до постоянного напряжения зарядки, если ток заряда установлен1A, Затем, когда ток заряда меньше, чем0.1AВремя, индикатор зарядки желтый светильник выключен, полный светло-синий светильник, затем Зарядка батареи завершена),После зарядки, пожалуйста, отсоедините сторону батареи, а затем отсоедините вход, чтобы предотвратить аккумулятор обратно, чтобы повредить модуль!

(5) Подключен к аккумулятору, заряжается.

Выступать в качествеС драйвером постоянного тока для светодиода модуль б/у

(1) Ок вам нужно водитьСветодиодные лампыРабочего тока и максимального рабочего напряжения;

(2) В условиях без нагрузки,Регулировки"Постоянное напряжение потенциометрADJ-V"Так что выходное напряжение для достиженияСветодиодные лампыОперационной Напряжение;

(3)Прямой выход модуляНайти толстый провод или Пинцет короткого замыкания выход может быть,Примечание: Не регулируйте напряжение при коротком), В это время для регулировки"Постоянный ток потенциометрADJ-I"Таким образом, текущее значение отображается по умолчаниюСветодиодные лампыРабочий ток:Подключенный к нагрузке также может регулировать ток.

(4)Светодиодные лампы, Тесты машины.

Обратите внимание, что Постоянный ток регулируемого тока, должен быть фактический выходной ток нагрузки больше, чем установленный ток, когда режим постоянного тока, или постоянное давление состояние работы, не ток переносится на 2А, то есть тогда любое оборудование менялось 2А, но также надеюсь знать.
