Плата драйвера контроллера ЖК светодиодный T.VST59.03 (TV + HDMI VGA CVBS USB) для фотографий

Плата драйвера контроллера ЖК светодиодный T.VST59.03 (TV + HDMI VGA CVBS USB) для фотографий

(Телевизор + HDMI + VGA + CVBS + USB) для N154I2-L02 CLAA154WA05AN T.VST59.03 LCD/светодиодный драйвер контроллера LVDS повторное использование ноутбука 1280x800

Примечание:

Пожалуйста, оставьте сообщение с вашей ЖК-моделью и версией при оплате, спасибо!

Это отличный набор простых в сборке ЖК-контроллеров, который используется для превращения неиспользованной ЖК-панели в рабочий стол/ПК
Монитор. Это будет удивлением, что ваш неиспользованный ЖК-дисплей будет хорошо использоваться, и больше не будет пустой тратой. Или это очень интересно
Вещи, чтобы сделать монитор успешно самостоятельно. Он поддерживает большинство ЖК-панелей от 12,1 "до 55" с LVDS
Интерфейс и разрешение 2048x1152, комплект plug & play, не требует пайкиNeEded в качестве организатора.

Описание:

T.VST59-это аналоговая ТВ-панель управления, которая подходит для рынка азии-тихий и Ближний Восток. ItМожет поддерживать меньше, чем

22 дюймовые ЖК-панели с разрешением wiich до 2048X1152.

T.VST59.03 поддерживает шесть видов основных чипов: TSUMV29LU, TSUMV29LE, TSUMV39LU, TSUMV39LE,TSUMV59XU, TSUMV59XE,

Различия указаны в следующей таблице.
Эта спецификация предназначена только для T.VST59.03 с основным чипом TSUMV59XU или TSUMV59XE.

T.VST59С интерфейсом, показанным ниже:

Размер платы: 7,13 дюйма (Д) * 1,69 дюйма (Ш) * 0,67 дюйма (В)

Советы покупателям:

Пожалуйста, убедитесь, что вертикальный и горизонтальный драйвер внутри ЖК-дисплея все еще работает, эта плата не может исправить его, если он не работает.

* Пожалуйста, заказывайте напрямую, если ваш номер ЖК-модели совпадает с нашим названием, или, пожалуйста, оставьте нам сообщение с вашим ЖК-дисплеем
Модель и версияКогда вы заказываете.

Q:Как найти моюЖК-дисплей Номер моделиИ номер версии?

О: как правило, этикетка на задней стороне ЖК-дисплея включает в себя информацию, такую как модель ЖК-дисплея иНомер версии.

 * Пожалуйста, подготовьте VGA кабель/DVI кабель/HDMI кабель и адаптер питания для платы контроллера, которую вы купили.
Они не входят в комплект.

 * Для этой платы требуется Входная мощность постоянного тока 12 В 3,3 а для ЖК-дисплея размером до 17 дюймов, а для ЖК-дисплея 12 В 4 а для ЖК-дисплея от 17 до 22 дюймов.
ЖК-дисплей не может гореть, если ток питания не прилагается, как указано.

Перед размещением заказа рекомендуем atteОбратите Ваше вниманиеРабочаяПоставка платы контроллера следующим образом:

SКак показано на левой фотографии, может работать, но справа нет!

* Для защиты этой платы от повреждений рекомендуется высококачественный адаптер питания:

Установите советы:

* Держите заднюю сторону подальше от металлических предметов при подаче питания, или это может привести к короткому вырезу или повреждению основной ИС.

* Поскольку драйвер и напряжение отличаются от разных ЖК-дисплеев, пожалуйста, не меняйте перемычки на доске или используйте комплект дляДругой ЖК-дисплей с разным номером модели, в противном случае выМожет повредить ваш ЖК-дисплей. Пожалуйста, проконсультируйтесь с нами, если у вас есть другиеВопрос или хотите использовать комплект для другой ЖК-панели.

 * СсылкаКнопочная панель, (начинается с левой стороны, и оставьте несколько контактов на правой панели)

 * ПодключенияДифференциальная Сигнализация пониженного напряженияС ЖК-дисплей разъемИ плата управления(Подключите отмеченную область LVDS с1St Штырь), иА затем вставьте устройство для чтения
   VGAВходной сигналСигнал (По умолчанию входного сигнала VGA) .

* Применяется с мощностью 12 В постоянного тока

 *В комплекте Соединительный комплект.

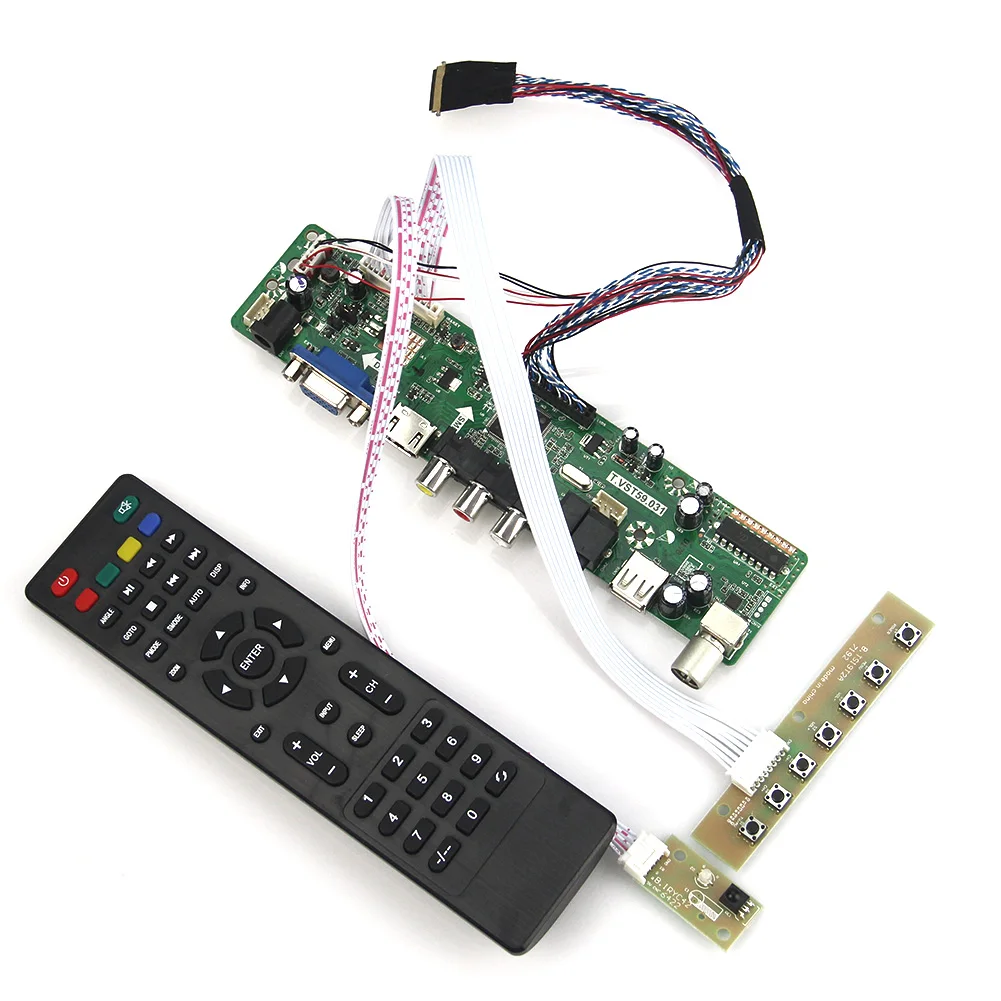

Вот Собранный ЖК-комплект:

Теперь Наслаждайтесь успехами DIY монитора, наш профессиональный инженер всегда будет рад поддержать вас
Если есть какие-либо вопросы, спасибо!

Вы также можете просмотреть наш видео-гид на youtube, спасибо!

 Ссылка введения://youtu.be/s9xpn80muEk

Посылка включает в себя:

1x ЖК-дисплей/светодиодный контроллер(T.VST59)

1x клавиатура с кабелем

1x кабель низковольтной дифференциальной передачи сигналов
