Lpsafety Автоматический раздвижной штопор для ворот двигатель до 800 кг (фотоэлементы

Lpsafety Автоматический раздвижной штопор для ворот двигатель до 800 кг (фотоэлементы

Примечание: в тех случаях, когда товары прибывают через экспресс-доставка, например, DHL, FEDEX, UPS, TNT и т. д., там могут быть некоторые налог на импорт из-за таможенных, клиенты должны платить, И мы не несем ответственности за это в вашей стране.

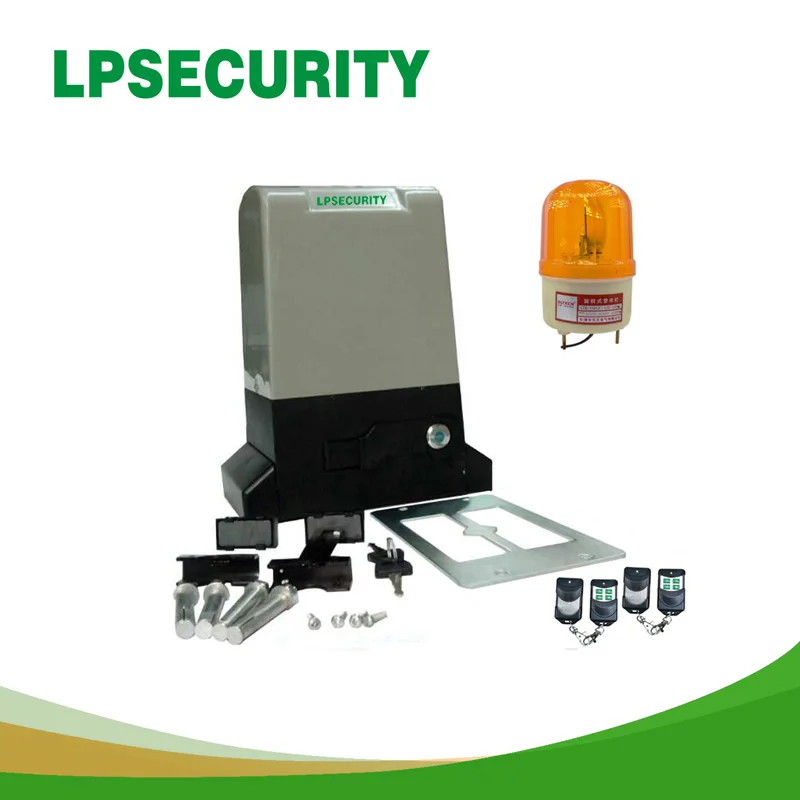

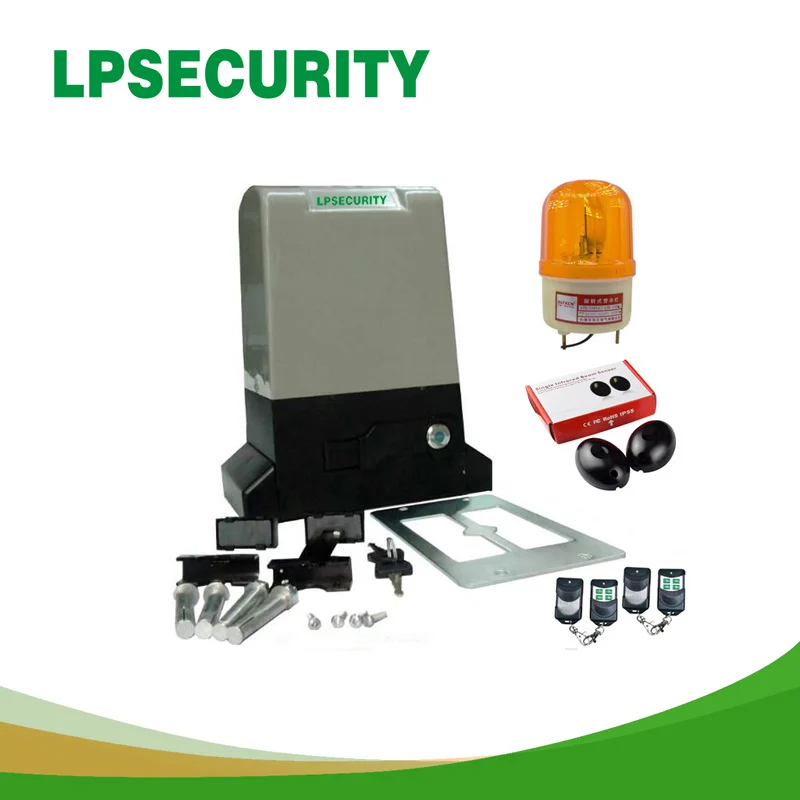

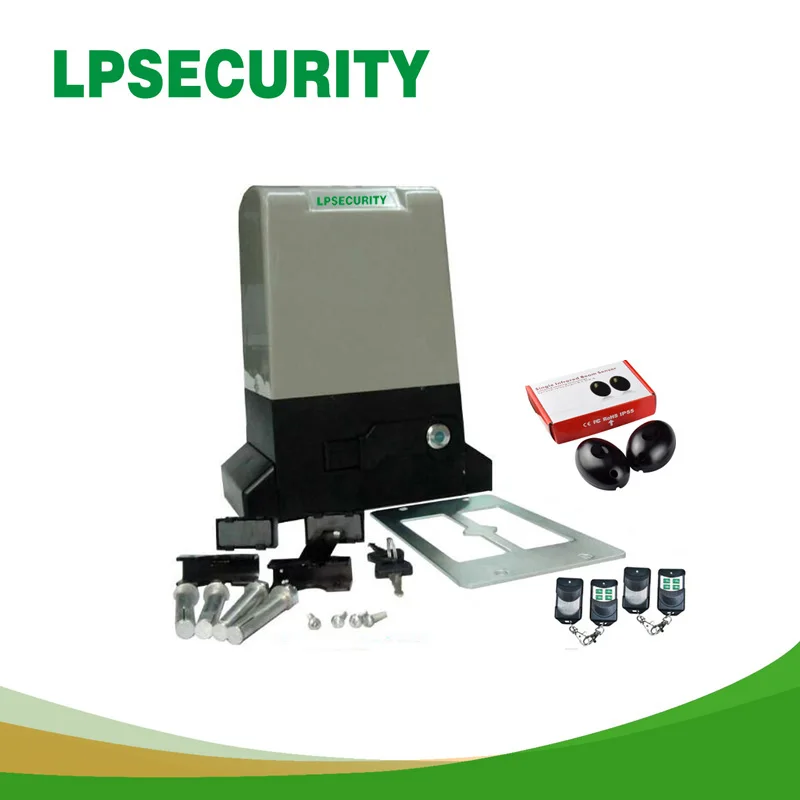

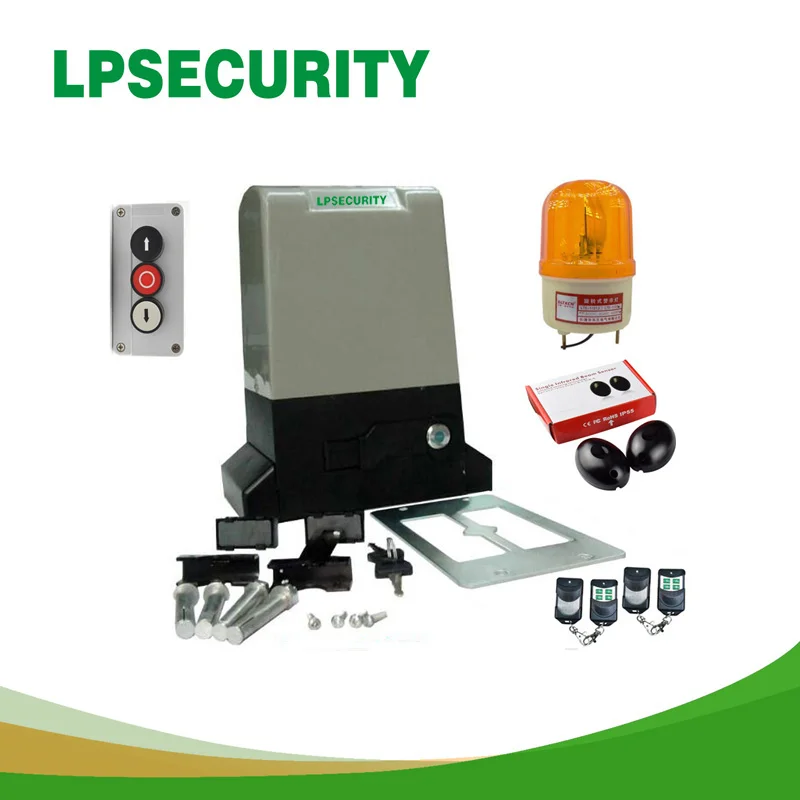

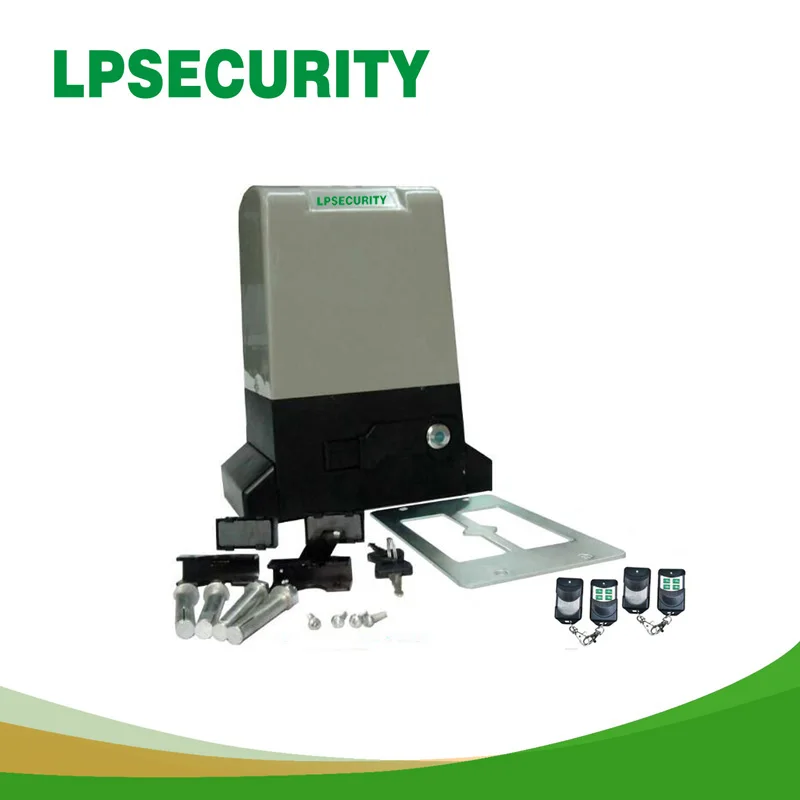

Что входит в комплект:

1 шт. 220 В мотор для раздвижных ворот

2 шт. пульт дистанционного управления/передатчики

2 ключа для крепления

1 шт. Базовая пластина

Ограничительная пробка 1 шт.

Винты 4 шт.

1 шт. Руководство пользователя

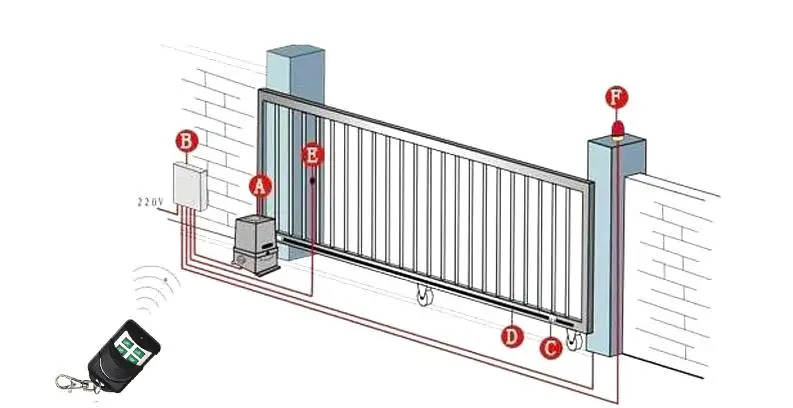

Примеры установки

А = Двигатель открывания раздвижных ворот

B = контроллер

C = Магнитный концевой выключатель

D = стойки

E = Фотоэлементы/датчик для ворот

F = сигнальный светильник

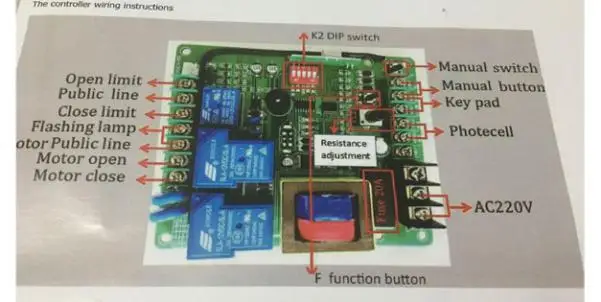

Проблема подключения панели управления:

В дистанционный пульт способ применения:Только тогда, когда B3 и B4 находятся в недоступном для обучения месте!

Этот контроллер может соответствовать большинству обучающих кодов передатчика 60 или фиксированного кода передатчика 3 различных пароля, за номером, первый пульт дистанционного управления будет удален (i.e., не может использоваться).

Дистанционное управление клавиатурой: Нажмите на направление на пульте дистанционного управления ("A" open "B" closed), чтобы сделать движение двигателя, нажмите кнопку "C" stop на пульте дистанционного управления, кнопка блокировки двигателя или пульта дистанционного управления.

Добавить пульт дистанционного управления:Нажмите наSN1Ключ на плата управления в течение 1 секунды, индикатор светильник L3 закрытого типа, затем нажмите любую клавишу на пульте в течение 1 недели, затем индикатор L3 яркий, нажмите кнопку на пульте дистанционного ключа снова в течение 1 недели. Услышанный «di» Шум 1 раз, добавьте удаленный успех, можете использовать тот же метод, чтобы узнать второй, третий и т. Д. Контроллер фиксированного кода для увеличения передатчика с помощью только первой удаленной сварки паролем.

Удаленный пароль для удаления: Нажмите наSN1Ключ на плата управления в течение 8 секунд, индикатор светильник поворота светильник, сейчас предыдущей дистанционный пульт был из-за использования.

Ручной замок клавиатуры: Когда B2 нажимается при нажатии кнопки блокировки на пульте дистанционного управления, контроллер находится в заблокированном состоянии, а именно только кнопка блокировки вручную и пульт дистанционного управления клавишей направления, можно нажать кнопку stop на пульте дистанционного управления, чтобы разблокировать, а именно восстановить направление с помощью пульта дистанционного управления.

Внешний провод вручную:Одиночная связь вручную: можно выбрать переключатель дверного звонка, забрать в CON и один два терминала, одно руководство Бонда для круговой манеры-стоп-закрытый-стоп

Проведите пальцем, чтобы открыть dooR: предназначен для открытия функции двери, публичной линии в COM, пикап в открытом виде. Примечание: При использовании функции кредитной карты контроллер может установить функцию автоматического отключения, так что двери после кредитной карты, задержка отключения (подробности см. В наборе автоматического отключения), но для безопасности, вы должны установить инфракрасная корреляция устройства, чтобы предотвратить автоматическое закрытие зажима в вещи.

Инфракрасный интерфейс с использованием метода (magic eye 1 интерфейс :)
Данное управление может быть внешним инфракрасным защитным устройством (схема проводки ниже). Установите инфракрасный прыжок для нормально открытого выхода. Когда двигатель находится в процессе закрытия, инфракрасный, такой как защита, двигатель немедленно остановлен, а затем откройте дверь.

Автоматическая настройка функции закрытия: Пользователь может установить функцию автоматического закрытия по мере необходимости. Когда dip switch B3 включается в положение ON, открывается функция автоматического закрытия двери; Когда B3 находится в выключенном положении, функция автоматического закрытия закрыта,

Настройка времени автоматического отключения: Необходимо поставить B3 и B4 на место, а затем нажать клавишу set (SN1), нажмите клавишу set 1 раз добавить 1 секунду, В соответствии с вашим запросом нажмите клавишу set сколько раз, после установки времени, необходимо установить B4 на место, теперь Установите Автоматическое время закрытия.

Блокированная функция возврата двигателя: Когда дверь в процессе закрытия, если есть препятствие или сама дверь вернется, чтобы открыть состояние. Пожалуйста, поверните кнопку «+»

Регулировка направления двигателя: Если направление двигателя не является правильным, вы можете настроить K1, повернуть налево или повернуть направо.
