Функциональный генератор сигналов XR2206 комплект DIY синусоидальный треугольник

Функциональный генератор сигналов XR2206 комплект DIY синусоидальный треугольник

Примечания к покупке

1. Две логистики Yanwen Economic Air Mail и Почта Китая обычных небольших пакетов Plus не имеют информации для отслеживания, поэтому нет ограничений по времени. Мы рекомендуем использовать Почта Китая заказной авиапочтой или AliExpress стандартной доставкой.
2. Мы не принимаем возврат средств за незначительные повреждения (сгибание штифта, небольшое истирание экрана и т. д.) во время транспортировки материала, не влияя на нормальное использование. Если вы возражаете, пожалуйста, не покупайте.
3. Некоторые продукты обеспечивают техническую поддержку, если вам нужна помощь, пожалуйста, свяжитесь с нами, мы будем обрабатывать ваше сообщение в первый раз.
4. Если у вас есть какие-либо вопросы о продукте, пожалуйста, свяжитесь с нами, прежде чем открыть спор. Мы дадим вам наиболее удовлетворительный ответ.
5. Мы предоставляем каждому клиенту продукцию хорошего качества, очень выгодные цены и самое искреннее обслуживание. Мы надеемся получить ваши хорошие отзывы.
Желаем вам приятных покупок!

Напряжение: 9-12 В DC вход

Формы волны: квадрат, синус и треугольник

Сопротивление: 600 Ом + 10%

Частота: 1 Гц-1 МГц

Синусоидальная волна

Амплитуда: 0 - 3 в при 9 В постоянного тока

Искажение: менее 1% (при 1 кГц)

Плоскостность: + 0,05дб 1 Гц-100 кГц

Квадратная волна

Амплитуда: 8 в (без нагрузки) на входе 9 В постоянного тока

Время подъема: менее 50 НС (при 1 кГц)

Время осени: менее 30 НС (при 1 кГц)

Симметричность: менее 5% (при 1 кГц)

Треугольная волна

Амплитуда: 0 - 3 в при 9 В постоянного тока

• При установке сварки выполните следующие действия:

• 1. Компоненты являются сваркой передней панели, от низких до высоких принципов, а именно первых низких сварочных компонентов, таких как конденсатор, резистор, Диод и т. Д.

• 2. Сварочная IC розетка, клеммные блоки, наконец-то розетка, регулируемый потенциометр.

• 3. Задняя часть с диагональными режущими плоскогубцами, чтобы как можно быстрее отрезать булавки

• Шаги отладки:

• 1 после завершения сварки на IC, XR2206, обратите внимание на направление IC, вставьте чип, который может повредить!

• 2. Проверьте ИС, против ли, например, против, пожалуйста, своевременная коррекция.

• 3. Вставьте источника питания, источника питания для 5,5*2,1 порт, внутри и снаружи-отрицательную полярность. Для напряжения питания 9-12 В. Форма сигнала не может быть стабильной более 12 В

• Использование шага

• 1. J1 jumper cap plug in, SIN/TRI blue terminals output sine wave (note J1, J2 можно вставить только один из)

• 2. Разъем J2 jumper cap, синие клеммы SIN/TRI, выходная треугольная волна (Примечание J1, J2 можно вставить только один из)

• 3. SQU синий вывод импульса

• 4. Ампер: Синусоидальная волна, регулировка амплитуды треугольной волны

• 5. Тонкая: регулировка частоты

• 6. Грубая: частота грубой регулировки

• Схематическая схема генератора функций

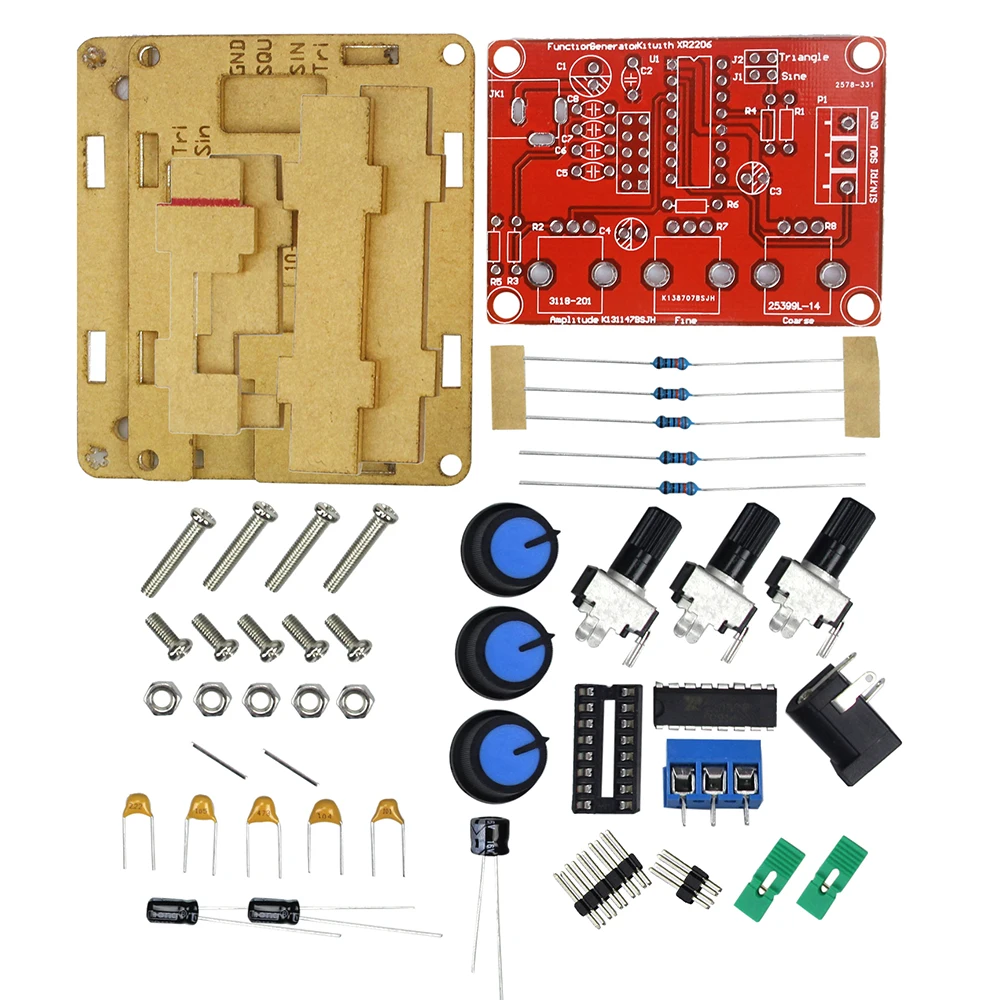

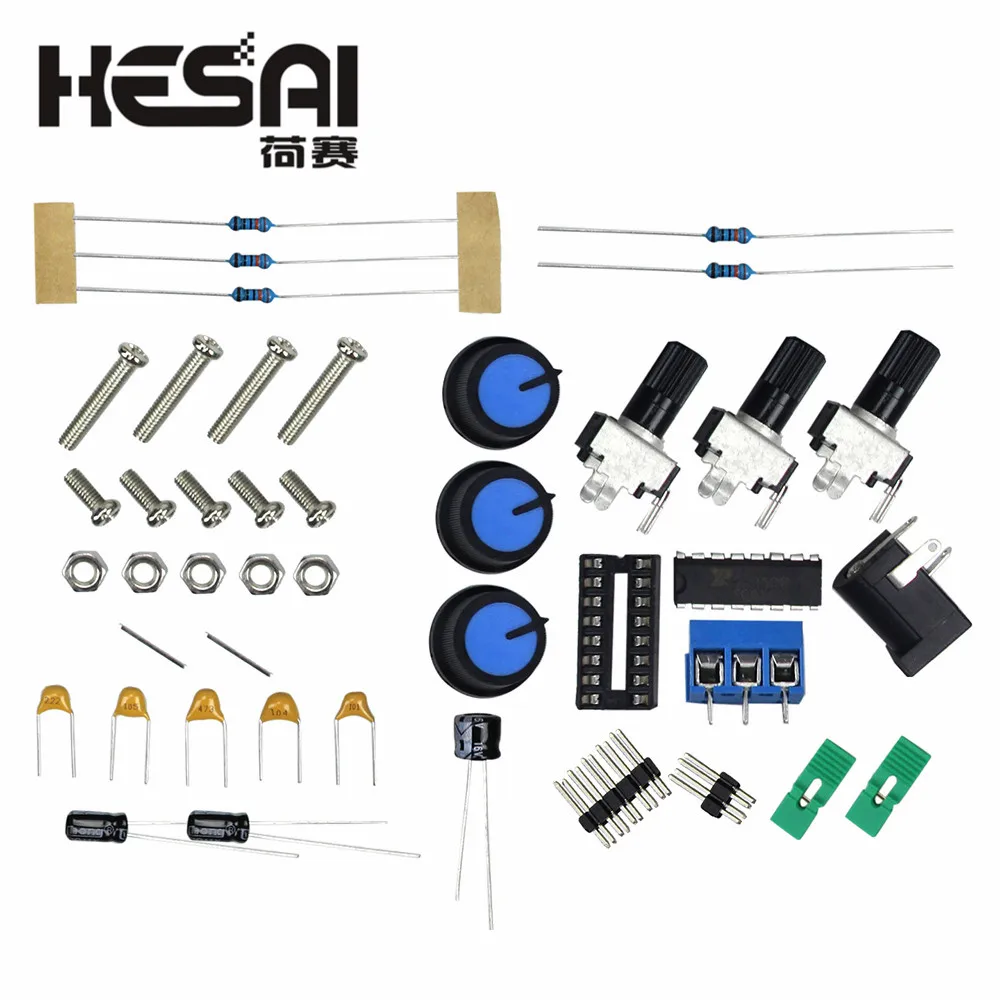

1 шт. XR2206 функциональный генератор сигналов DIY Kit

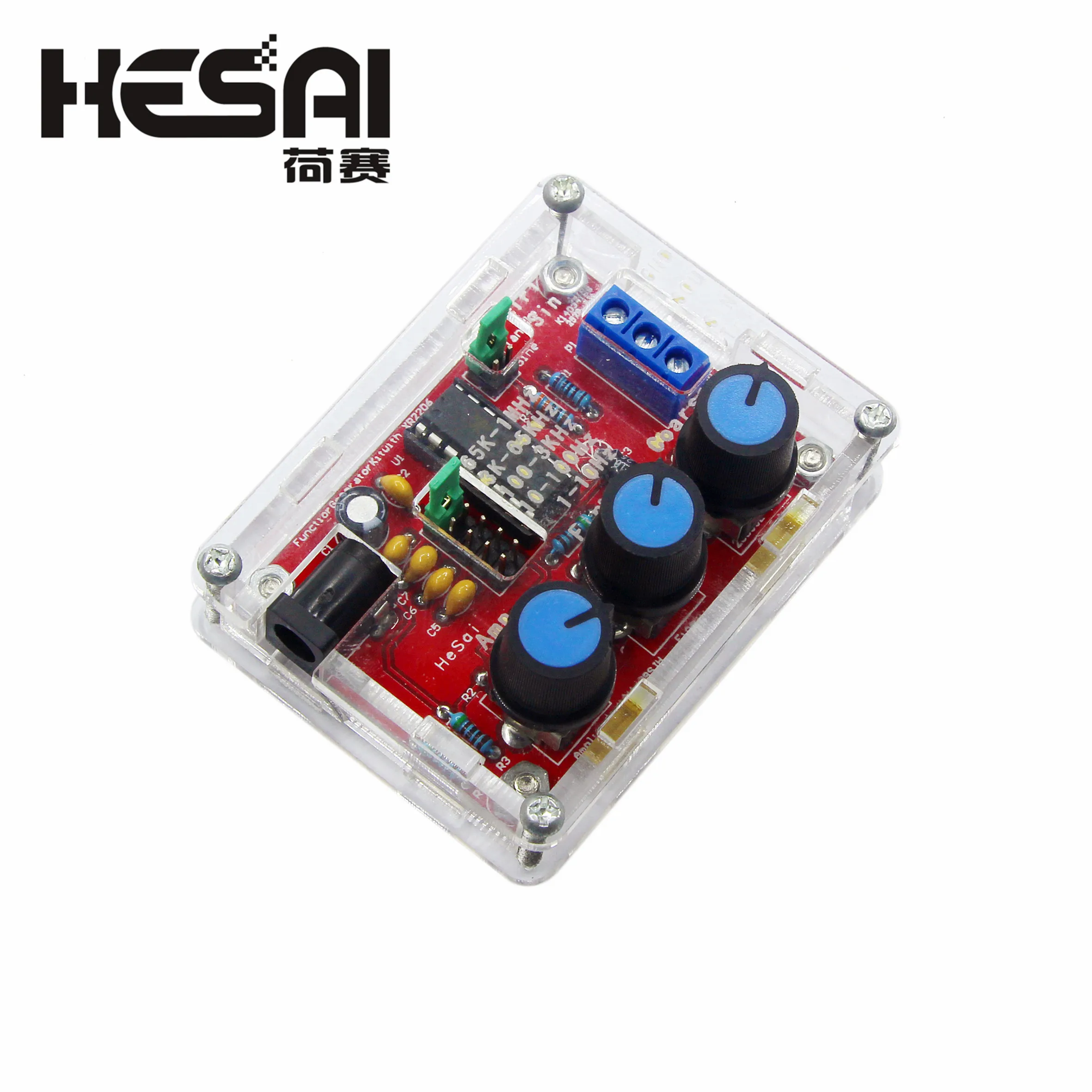

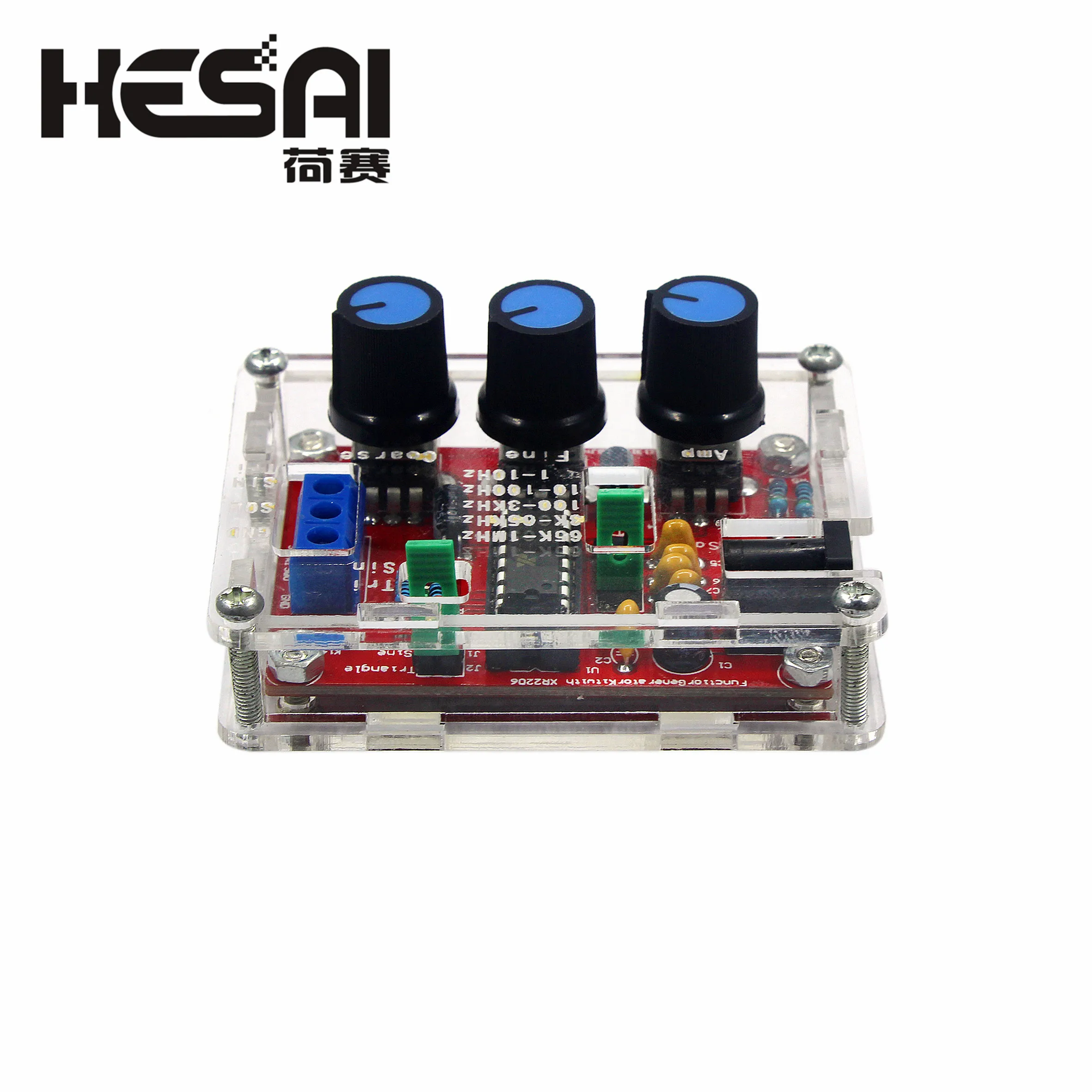

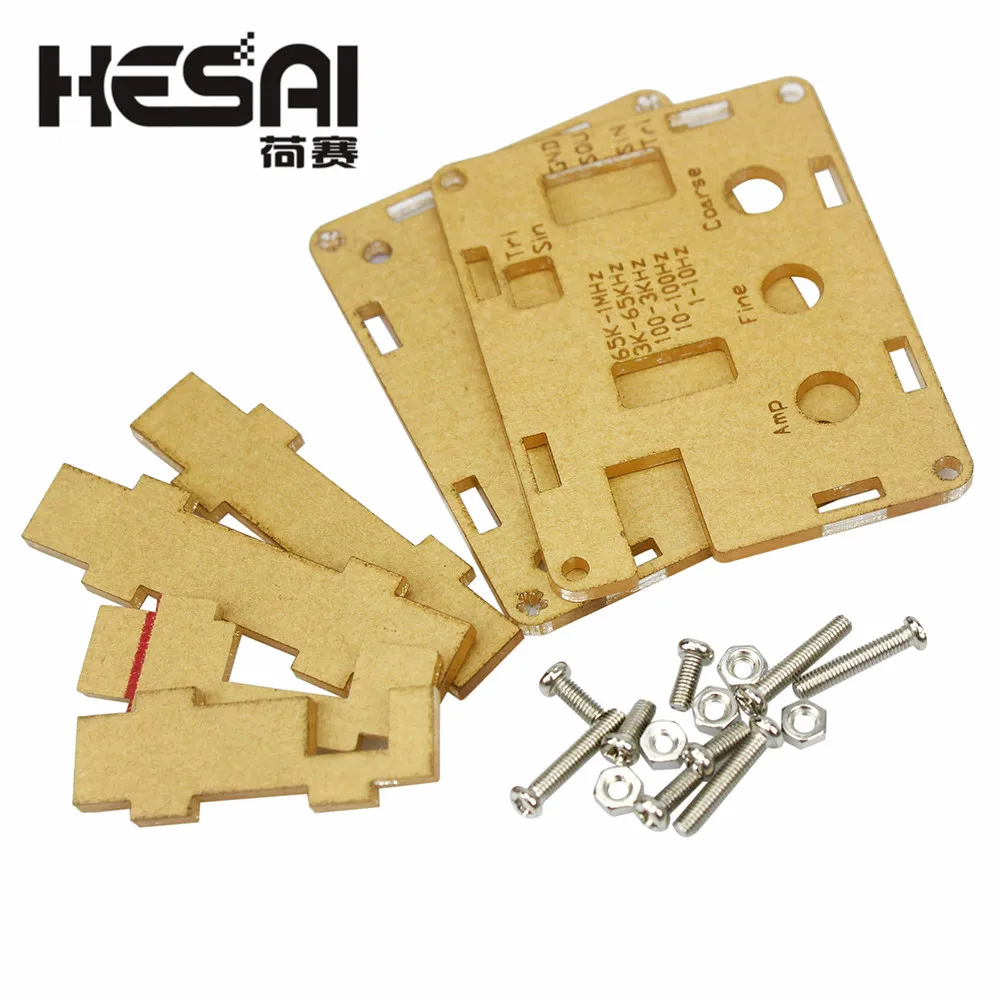

1PCSXR2206 функция генератора сварочного сигнала + Корпус

Примечание: Это сварной корпус XR2206 +. Обратите внимание при заказе.
