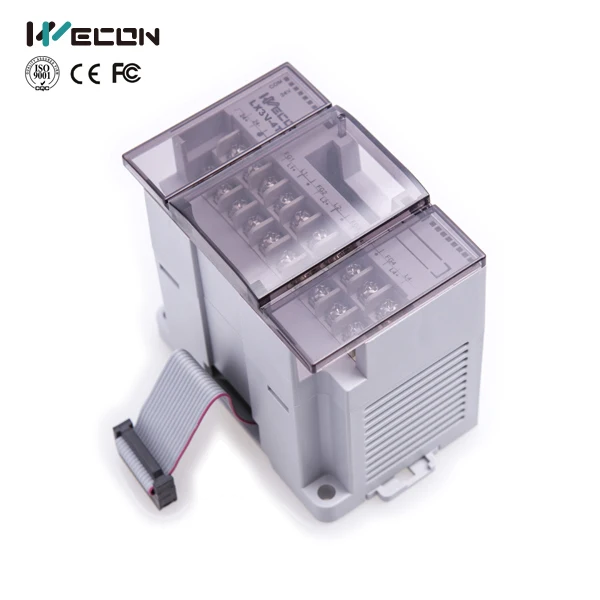

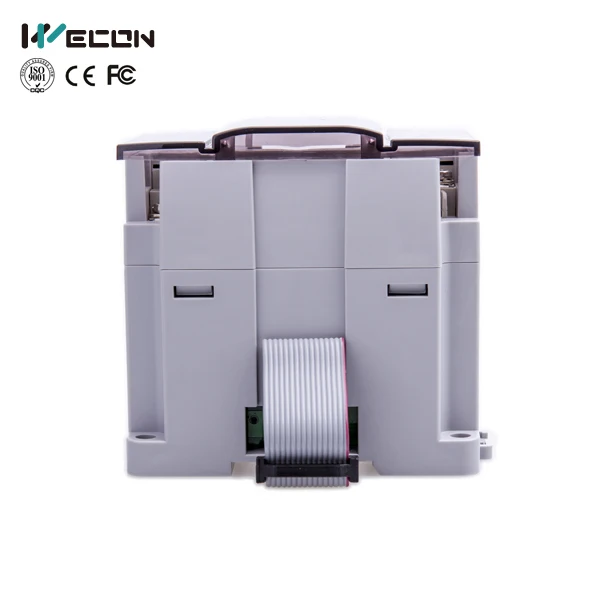

Wecon LX3V 4DA plc модуль для аналогового выхода и температуры|module|module outputmodule temperature |

Предмет

Параметры

Экологические спецификации

(За исключением ниже)

Такой же, как для главного блока LX3V

Прибор для испытания на напряжение, Выдерживаемое диэлектриком

500VAC, 1 мин

(Между всеми клеммами и землей)

Предмет

Параметры

Аналоговый схемы

24V DC ± 10%, 55mA

(Внешний источник питания от главного блока)

Цифровой схемы

5 в постоянного тока, 30 мА (внутренний источник питания от главного блока)

Напряжение Вход

Входной ток

Предмет

Входное напряжение или ток можно выбрать с выбором входного терминала. За один раз можно использовать до четырех точек ввода.

Аналоговые входные диапазон

DC -10 В до + 10 в (Входное сопротивление: 200kΩ).

Предупреждение: этот блок может быть поврежден входным напряжением свыше ± 15 в

DC -20 мА до + 20 мА (Входное сопротивление:

250Ω).

Предупреждение: этот блок может быть поврежден входными токами, превышающими ± 32 мА.

Электронные сигареты с цифровым выходом

12-разрядный преобразования, хранящиеся в 16-бит 2 дополняют формы

Максимальное значение: + 2047 минимальное значение:-2048

Разрешение

5 мВ (10 в диапазон по умолчанию 1/2000)

20 & micro;A (20 мА Диапазон по умолчанию 1/1000)

Все точность

± 1% (для диапазона от-10 В до + 10 В)

± 1% (для диапазона от-20 мА до + 20 мА)

Скорость преобразования

15 мс/канал (нормальная скорость), 6 мс/канал (высокая скорость)

Bd-панель

Описание продукта:

LX3V-2AD2DA-BD

2 Каналы аналоговый вход (4 ~ 20 мА),2 канала аналогового выхода (4 ~ 20 мА)

LX3V-2ADV2DAV-BD

2 Каналы аналоговый вход (-10 ~ 10 В),2 канала аналогового выхода (-10 ~ 10 В)

LX3V-2TC2DA-BD

2 канала теплового сопротивления, 2 канала аналогового выхода (4 ~ 20 мА)

LX3V-2PT2DA-BD

2 канала ввода термопары, 2 канала аналогового выхода (4 ~ 20 мА)

LX3V-4ADI-BD

4 Каналы аналоговый вход (4 ~ 20mA)

LX3V-4ADV-BD

4 Каналы аналоговый вход (-10 ~ 10 В)

LX3V-2RS485-BD

Расширенный COM порт (RS485)

LWecon LX3V PLC модуля

Модуль

Описание продукта:

Модуль

Описание продукта:

LX3V-16EX

16 входных терминалов (X)

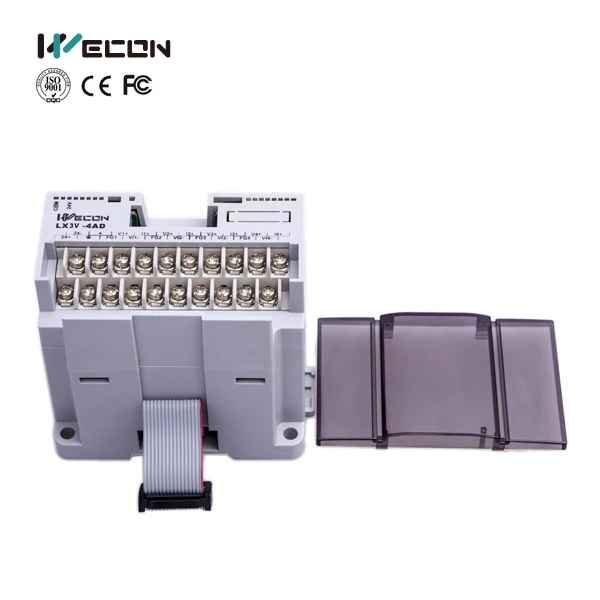

LX3V-4AD

4 Каналы аналоговый вход

LX3V-16EYR

16 релейных выходных терминалов (Y)

LX3V-4DA

4 канала с аналоговым выходом

LX3V-16EYT

16 выходных терминалов транзисторов (Y)

LX3V-4PT

4 канала регулятор температуры с термопарным входом

LX3V-1WT

1 канал взвешивания сигнала вход

LX3V-4TC

4 канала теплового сопротивления вход

LX3V-2WT

2 канала взвешивания сигнала вход

LX3V-4LTC

4 канала теплового сопротивления вход (PID)
