Описание товара
Макетная плата продается только пользователям с основой для разработки BLE bluetooth!Если вы хотите узнать, приобретая макетную плату от нуля BLE development, не покупайте!QQ group, пожалуйста, общайтесь с большинством технических проблем по стандартам, а не с проблемой на основе MCU!Большое спасибо!

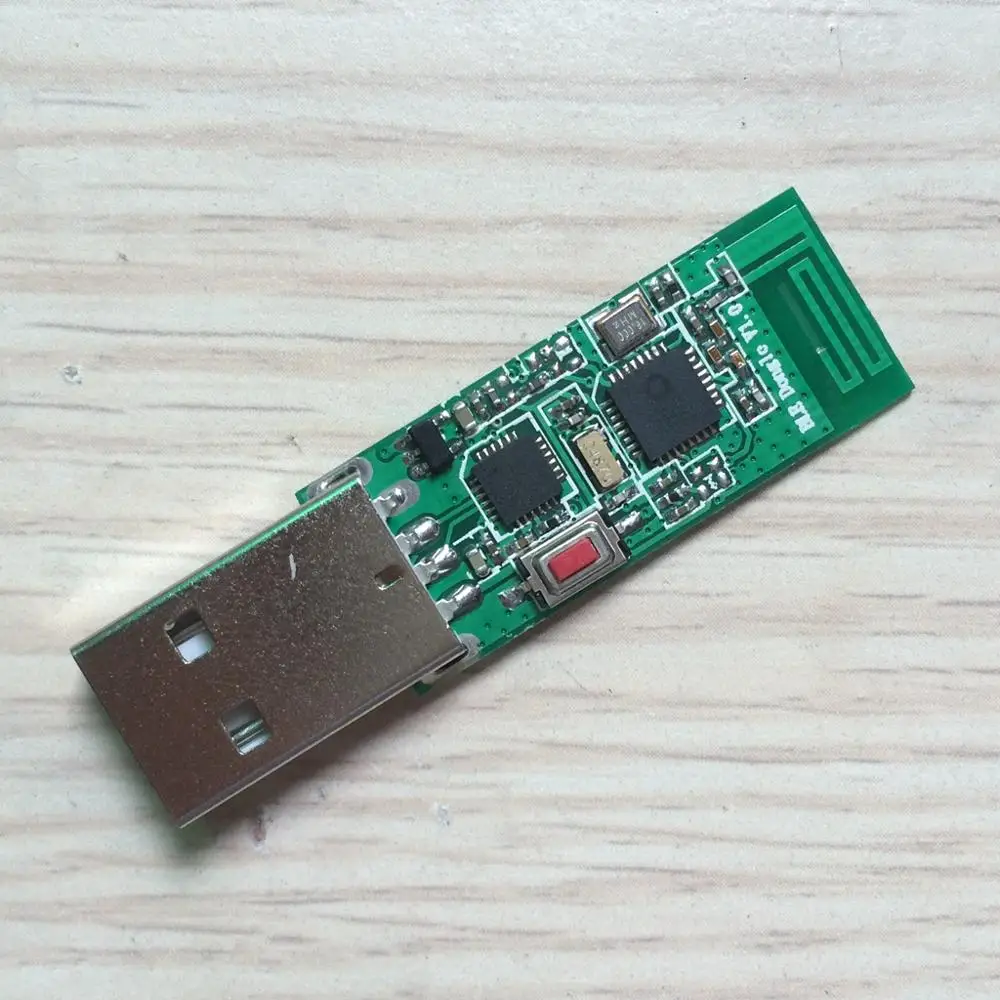

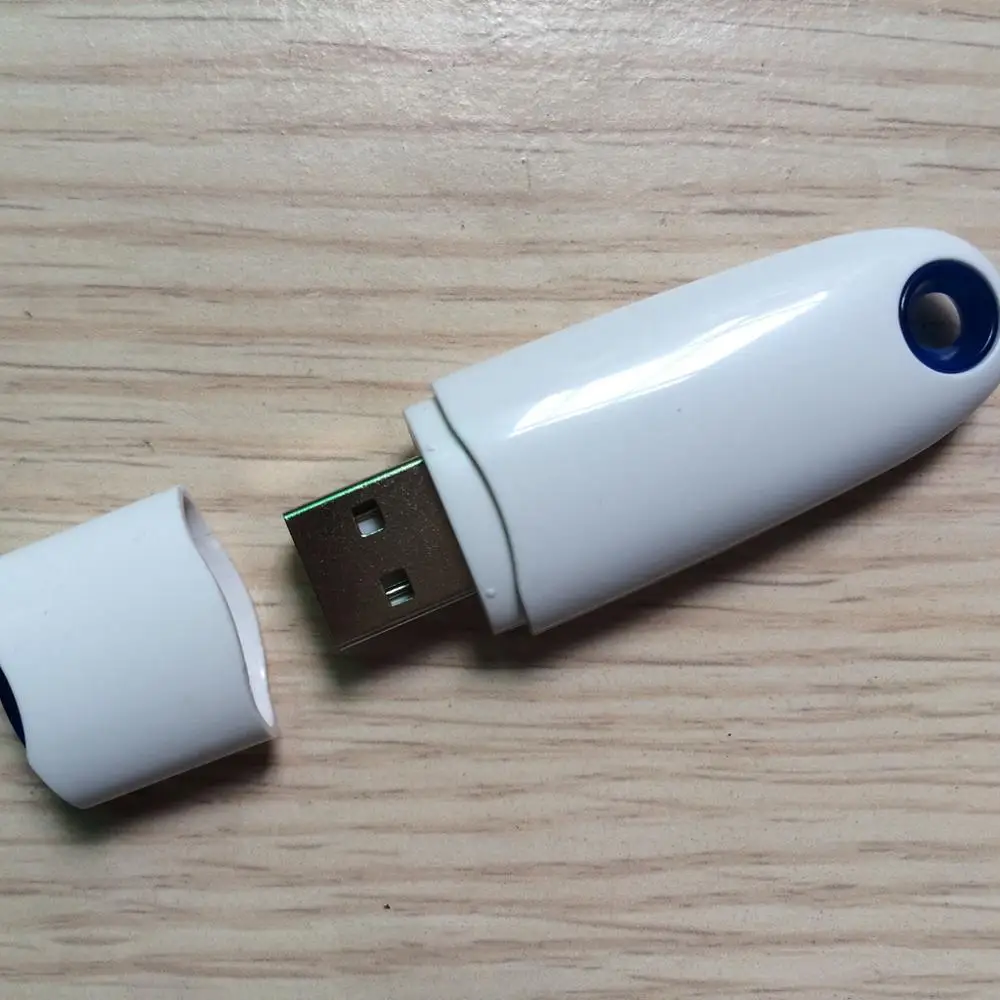

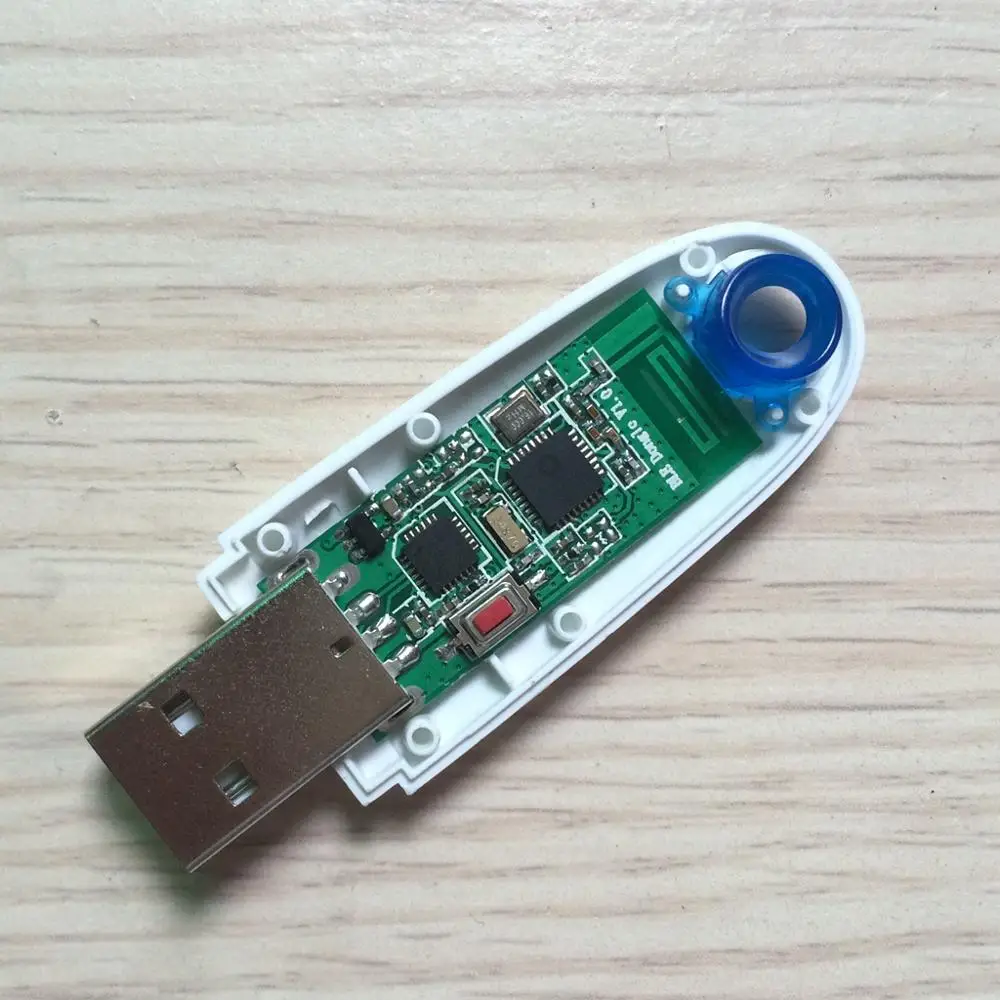

QN902X-это ядро для чипа M0 bluetooth BLE SOC, SDK для профиля bluetooth BLE реализован и обеспечивает исходный код, SDK также предоставляет много инструментов для использования чипов, например, конфигурация контакта, NVDS для чтения и записи, последовательный USB-ключ (с ПК может отлавливать профиль, Нет мобильный телефон может также отладки), ISP, скачать и т. д., но QN902X не предоставляет технические данные, все периферийные устройства эксплуатации предоставляются в виде библиотеки, SDK объясняет комплексные, но все на английском языке.
В отличие от NODRDIC 51822 и TI CC2540 QN902X, архитектура M0 + FLASH + SRAM, ROM put bluetooth протокол и небольшой внутренний расписание ядерный, FLASH-это пользовательская программа
И данные, RAM используется для запуска оперативной памяти prog.ROM: 96 k, SRAM: 96 k, FLASH: 64 k / 64 k.Потому что программа QN902X работает с оперативной памятью SRAM, его ток в спящем режиме больше.
Периферийные аспекты:
Аналоговые периферийные устройства: 4 канала 10 бит ADC, контроль заряда батареи и температурных сенсоров, двухсторонний нуля Аналогового компаратора
Таймер: четыре обычных таймера, таймер watchdog, RTC, 2 road PWM
Два последовательных интерфейса связи: 2 SPI и до 31 GPIO
Часы: высокая скорость может быть 16 м или 32 м, можно использовать внешний или внутренний 32,768 K
Радиочастотные характеристики:
Чувствительность приема: - 96 дБм
Мощность передачи: - 20 дБм-4 дБм
Электрические свойства:
Источник питания 2,4-3,6 В
Внутренняя интеграция DC - DC
1,5 мкА глубокий сон (больше, потому что программа работает в SRAM)
DC-DC
RX: 13,6 мА 3 в
TX: 12,8ma0dbm и 3V
При использовании DC-DC:
RX:8.9mA3V
TX: 8,0 дБм и 3 в

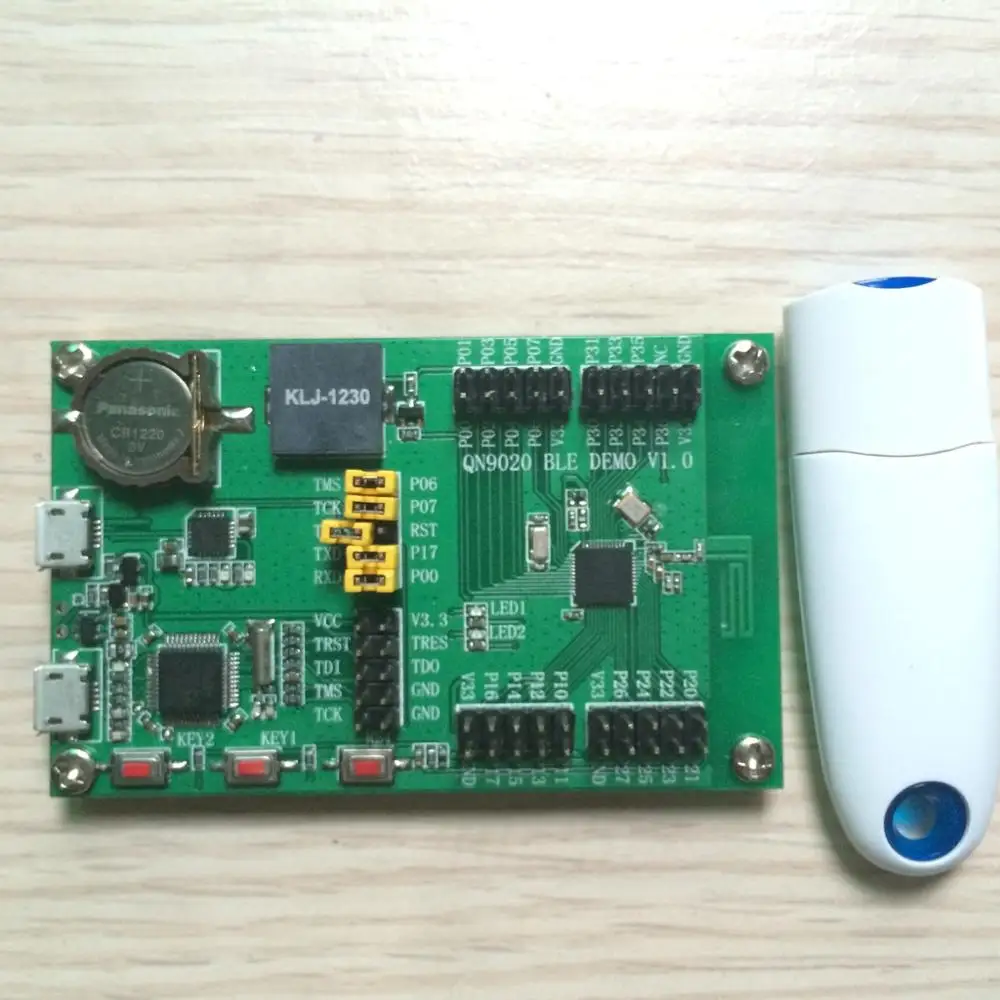

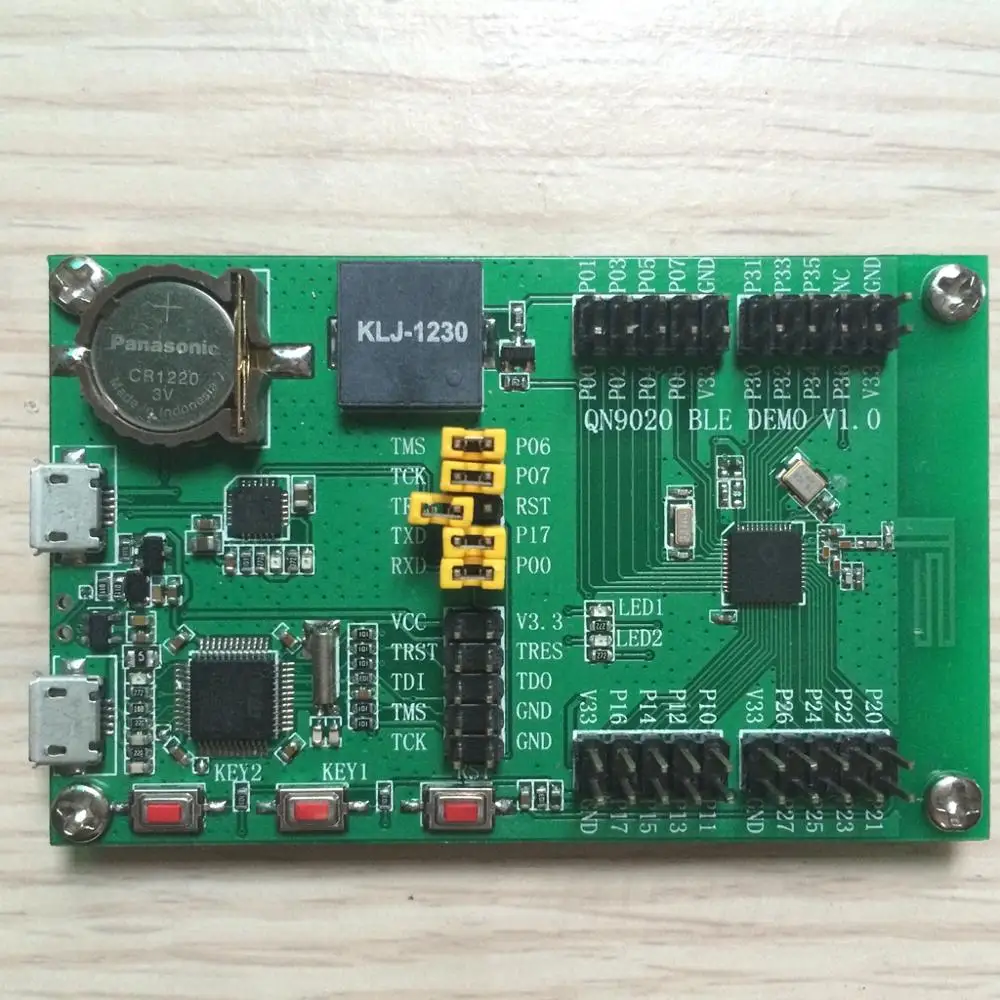

Раздел Queensland платы разработки QN902X, встроенный симулятор отладки, последовательный порт USB, может быть непосредственно запущен оригинальный SDK. Для покупки пользователей доски можно добавить группы: 120578377, пожалуйста, добавьте один номер.
