Характеристики
12/24/36 в 360 Вт высокомощная приводная пластина постоянного тока/Модуль H Мост
История изменения цены
*Текущая стоимость 1 065,96 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Mar-05-2026 | 1353.0 руб. | 1380.4 руб. | 1366.5 руб. |
| Feb-05-2026 | 1097.37 руб. | 1119.77 руб. | 1108 руб. |
| Jan-05-2026 | 1331.33 руб. | 1358.35 руб. | 1344.5 руб. |
| Dec-05-2025 | 1321.23 руб. | 1347.40 руб. | 1334 руб. |
| Nov-05-2025 | 1054.18 руб. | 1075.2 руб. | 1064.5 руб. |
| Oct-05-2025 | 1299.32 руб. | 1325.83 руб. | 1312 руб. |
| Sep-05-2025 | 1289.71 руб. | 1315.7 руб. | 1302 руб. |
| Aug-05-2025 | 1278.87 руб. | 1304.27 руб. | 1291 руб. |
Описание товара
Голый драйвер двигателя (модуль) без корпуса-это специальный ценовой продукт, который продвигается по себестоимости.Не ссылайтесь на спецификацию «Руководство пользователя», повреждения при эксплуатации, возврат средств, без ремонта, внимательно прочитайте руководство пользователя.
12/24/36V 360 Вт высокой мощности DC мотор привода панель/модульПоложительное и отрицательное вращение может быть полным ШИМ
Подходит дляПараметры двигателя:
(Потребители должны сделать простое Тепловыделение или тяжелое тепловыделение в соответствии с параметрами двигателя)
- Номинальное напряжениеЕ-байка 36ВДвигатель: подходит для маркировки мощности300 Вт и нижеИли указано Номинальный ток12A нижеДлинный рабочий полный двигатель без охлаждения;Номинальная мощность рейтинг300W~ 370WИли указано Номинальный ток12A~ 15AДля электротехнического оборудованияНужно сделать простое рассеивание теплаРучка;Номинальная мощность рейтинг370 Вт до 500 ВтИли указано Номинальный ток15A для 20AДля электротехнического оборудованияНужно сделать большой теплоотвод толстого типаРучка;
- Номинальное напряжение24VДвигатель,Номинальная мощность рейтинг200 Вт и нижеИли указано Номинальный ток12A нижеДлинный рабочий полный двигатель без охлаждения;Номинальная мощность рейтинг200W~ 250WИли указано Номинальный ток12A~ 15AДля электротехнического оборудованияНужно сделать простое рассеивание теплаРучка;Номинальная мощность рейтинг250 Вт до 330 ВтИли указано Номинальный ток15A для 20AДля электротехнического оборудованияНужно сделать большой теплоотвод толстого типаРучка;
- Номинальное напряжение12VДвигатель,Номинальная мощность рейтинг70 Вт и нижеИли указано Номинальный ток12A нижеДлинный рабочий полный двигатель без охлаждения;Номинальная мощность рейтинг70 Вт~ 90 ВтИли указано Номинальный ток12A~ 15AДля электротехнического оборудованияНужно сделать простое рассеивание теплаРучка;Номинальная мощность рейтингОт 90 вт до 120 ВтИли указано Номинальный ток15A для 20AДля электротехнического оборудованияНужно сделать большой теплоотвод толстого типаРучка;
(Этот драйвер не имеет номинального теплового излучения 12A, номинального тока 12A ~ 15A, необходимо сделать простое отведение тепла, 15A до 20A, необходимо сделать плотное тепловыделение. Номинальная мощность на двигателе обычно относится к выходной мощности, учитывая потерю работы двигателя, поэтому при расчете номинального тока, эффективности двигателя, номинальный ток = Номинальная мощность/Номинальное напряжение/эффективность следует учитывать
Характеристики модуля вождения:
- Очень маленький размер, только5,5 см * 5,5 см
- Поддержка диапазон напряжения6,5-40V, защита от недостаточного напряжения
- Максимальный ток нагрузки 12А (без рассеивания тепла),15A(Простое рассеивание тепла), 20A (толстый большой радиатор); Мгновенный пиковый ток 110A
- Трехпроводное Управление скоростью, реверсивное и торможение
- ПоддержкаПолный ШИММожет быть использован непосредственноКлючКонтроль положительной инверсии, PWM допустимый диапазон0.1% ~ 100%
- Может обеспечить питание 5 В для микроконтроллера
- Интерфейс защита от статического электричества
Область применения:Большие автомобили, роботы, различные элементы управления
Данных доступен для загрузки по адресу:Akelc.com/download/show_41.html

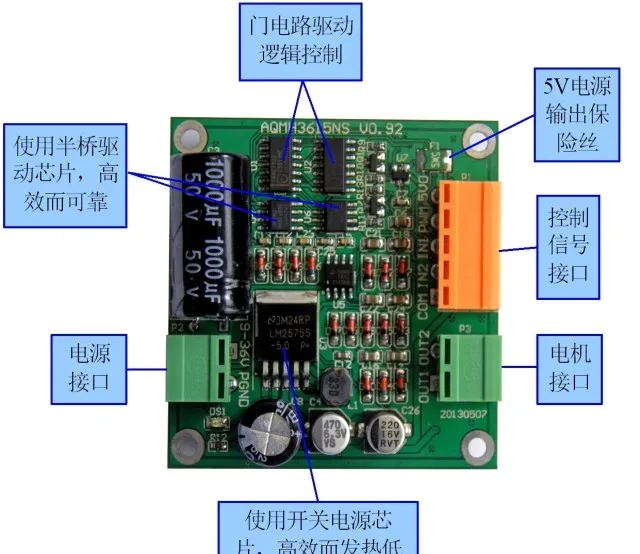

Приводной модуль спереди
Чип питания переключателя используется для питания 5 В во внутреннюю цепь модуля. Отопление низкое и эффективное, а диапазон напряжения шире. Полумостовый чип используется для привода высокомощной трубки MOS, а скорость высокая и надежная
Примечание: рекомендуется подключать последовательно к источнику питания20AПредохранитель.

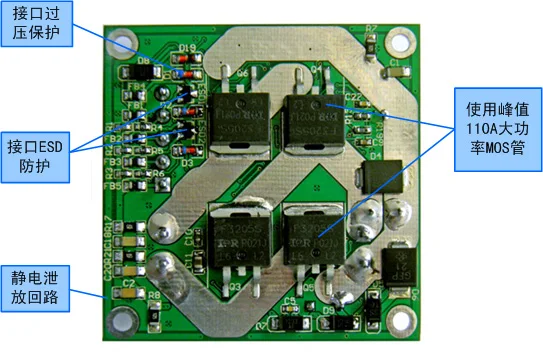

Задняя часть модуля
Использование высокопроизводительного пикового тока 110A мощная MOS трубка, способность к вождению очень сильна, приводной аккумулятор автомобильного двигателя совершенно не является проблемой!
Примечание: рекомендуется подключать последовательно к источнику питания20AПредохранитель.
Привод логики
COMЗаземления сигнала,5VOСо стороны5VВыход может поставляться MCU и другими контроллерами5VПитание;PWMНоги могут быть внешне подключеныPWMЕсли вы используете режим управления кнопками,PWMFoot выживания5VOОбъединимся;IN1ИIN2Реверсивный и торможение для двух двигателей(Стоп-сигнал)Управление сигнала. Управление логикиПоверхность. Среди0Низкий уровень,1Для Gaoping, * для любого уровня, когда приостановлено, дляНизкаяУровне.
IN1 | IN2 | PWM | OUT1,OUT2Выход |
0 | 0 | * | Стоп-сигнал |
1 | 1 | * | Приостановлено |
1 | 0 | 1 | Полный наклон вперёд |
0 | 1 | 1 | Полный размер сзади |
1 | 0 | PWM | Вперед регулирование скорости |
0 | 1 | PWM | Обратный регулирование скорости |
Обратите внимание:PWMСо стороны(100%ЭтоPWMНога всегда высокая)Если вы хотите изменить направление вращения двигателя, сначала нужно тормозить0,1 sВ противном случае обратная электродвижущая сила двигателя может привести к резкому изменению напряжения источника питания, так что чип привода входит в состояние защиты и не работаетPWMСостояние, если вы хотите изменить направление вращения двигателя, лучше всего сначала тормозить0,1 sСигнал изменен, чтобы не вызвать большое колебание напряжения питания.
Примечание: рекомендуется подключать последовательно к источнику питания20AПредохранитель.
Электрические параметр
Проект | Параметр | Примечания |
Мощность двигателя входное напряжение | DC6.5V~40,0 V | Мощность положительная и отрицательная, пожалуйста, не обращайте вспять, напряжение не должно превышать40VВ противном случае он может сгореть |
Максимальный ток холостого хода | 12A(Нет рассеивания тепла) 15A(Простой рассеивания тепла) 20A(Толстый радиатор) | Простой рассеивания тепла-Например, под модульной панелью1 ммТеплопроводящая подушечка из силикагеля и повторное использование5 ммСтолбы будут закреплены на стене на модуле оборудования |
Выходная мощность | 12V 180W 24V 360W 36V 540W | Предположим, что простое рассеивание тепла, Максимальная длительная нагрузка тока15AВ чехол из |
Максимальный ток | 110A | ЭтоMOSМаксимальный ток, который может выдерживать трубка в течение короткого времени |
5VМаксимальная выходная мощность тока | 500mA | 0.5AСамо восстановление предохранитель |
Контрольный сигнал высокого уровня напряжения(V)Привет!) | 2,0 V~5,5V | Совместимость3,3 VИ5V TTLУровень |
Контрольный сигнал низкого уровня напряжения(V)LI ion аккумулятор) | С напряжением 0 В~0,8 V | В тех случаях, когда пустовавшимС напряжением 0 В |
Управление сигнала ток | 50uA | Управление сигнала напряжение5VВремя |
PWMЭффективный радиус действия | 0.1%~100.0% | |
| Поддержка PWM Частотный диапазон | 0 ~ 100 кГц (рекомендуется 20 кГц) | |
PWMТаким образом, минимальные эффективные длительность импульса: | 200ns | |
Рабочая температура | -25C~85C |
Размер продукта
Размеры модуля привода, такие какТаблица размеров1,3Так, как показано на рисунке. Длина и ширина5,5 см*5,5 смГао на каждый день Wei2,0 см. Диаметр монтажного отверстия3 ммРекомендации по эксплуатацииM3Винты закреплены. Пожалуйста, обратите внимание на установкуНе допускайте короткого замыкания задней частиРекомендации по эксплуатации1 ммТолстая Теплопроводящая подушечка из силикагеля крепится к задней части модуля, который будет использоваться снова5 ммСтолбец фиксированный модуль высокий.
![]()
Метод подключения
Метод управления вращением двигателя от Singlechip
Метод использования singlechip для управления вращением двигателя, например,Таблица размеров1.6Так, как показано на рисунке. Модуль питания singlechip соединен с приводным модулемCOM;PWMFoot соединен с микроконтроллеромPWMВыход для регулирования скорости;IN1ИIN2И SCM дваВвода/вывода5VO5V
Таблица размеров1.7PB1ИPB2PB1PB2IN1IN2PB2PB1IN1IN2PB1ИPB2IN1ИIN2(Стоп-сигнал)
