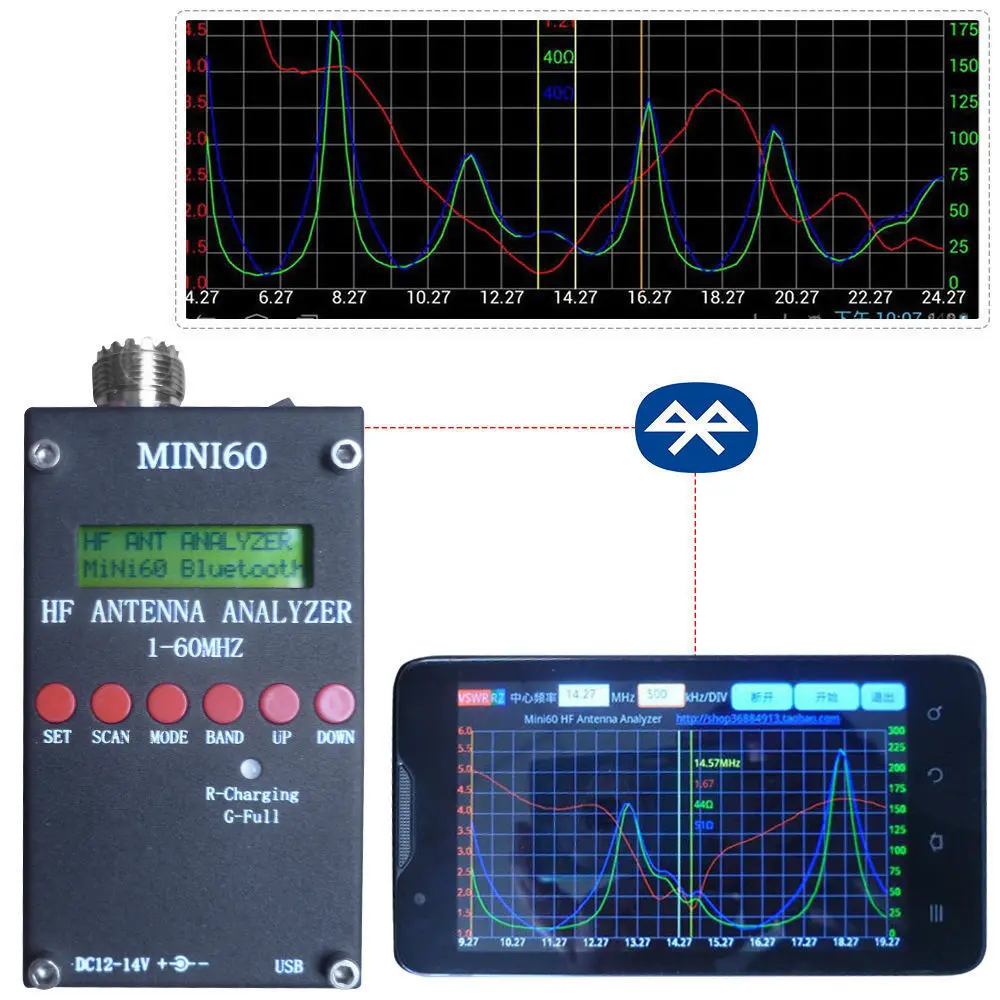

Новый Bluetooth Android verison MINI60 1 - 60 МГц HF ANT SWR антенна анализатор метр

Особенности

• Мини-размер: 9,1*5,3*2,5 см
• Вес: 300 г
• С 3,7 v литий-ионным 1500ma аккумулятор (заряжающийся)
• Поддержка для Android 2,2-4,0 или новую версию, Поддержка s 3-10 дюймов мобильный телефон и планшет,
• Поддержка windows через программное обеспечение

Загрузка программного обеспечения:

По ссылке http:

/Uploadingit.com/file/view/97nusbbxxywvvwjn/mini60%20data.zip

Способ подключения Bluetooth:
1, программное обеспечение для установки, Эндрюс
2, нажмите кнопку SET, чтобы открыть ссылку для ПК talent
3. Нажмите кнопку вниз, чтобы подтвердить Подключение постоянного тока к Bluetooth, антенная головка
4. Откройте Bluetooth телефон в паре с днем, установленным для 1234
5 Откройте программное обеспечение Android, нажмите на ссылку, Подсказка, точка подключения сканирования успешно выполнена

• Автоматизированная антенна анализатор SWR
• Технические характеристики:
  • Точный и самокалибрующийся рефлектометр, конструкция измеряет вперед, отраженные сигналы и данные о сопротивлении
  • Дисплей 2x16 с дополнительной подсветкой
  • Прецизионный генератор сигналов DDS (AD9851), используемый в качестве источника сигнала
  • Usb-порт только для зарядки аккумулятора
  • Зуммер

• Управление:
  • Опция ручного управления отображает SWR и сложное сопротивление на выбранных частотах
  • Результаты автоматического сканирования отображаются как частоты самой низкой частоты SWR и сложного сопротивления
  • Батарея работает для использования в полевых условиях или использовать внешний 13,8 В настенный адаптер
  • Мощность режимов экономии
  • Многоточечная калибровка для более точной точности
• Инструмент возможности:
• Измерительные электрические параметры антенны: SWR, сопротивление (сопротивление + reactance), емкость, индуктивность
• Измерьте использования сопротивление
• Измерьте молотый потери
• Отрегулируйте антенные тюнеры и определите потери
• Измерительные индукторы и конденсаторы
• Измерительная линия передачи coax (SWR, длина, коэффициент скорости, приблизительные Q и потери, резонансная частота и сопротивление)
• Измерьте и определите оптимальные настройки для тюнинговых заглушек: SWR, приблизительный Q, резонансная частота, полоса пропускания, сопротивление
• Определить характеристики сопротивления линии передачи
• Определите длину и фракцию 14, и frac12, волнистые линии phasing
• Коаксиальный кабель потери
• Определите потери антенного тюнера
• Измерьте балун потери
• Измерения индуктивности Q
• Оценка параметров кварцевых кристаллов
• Измерение магнитного резонанса петли и SWR

Технические характеристики

• Частотное поколение и контроль:
  • 1 - 60 МГц
  • Сопротивление источника: 50 Ом
  • Прочность: +/- 100 ppm
  • Спектрная чистота: гармоника вниз>- TBD дБ за пределами 60 МГц
  • Размер ступени: настраиваемый пользователем прирост 100 Гц, 1 кГц, 10 кГц и 100 кГц
• Полезный диапазон измерения:
• КСВ: 1,0 до 9,99
• Сопротивление: прибл. От 5 до 2000 Ом
• Регулируемый: 2,0 Вольт pp (typ)
• 3,7 v литий-ионный аккумулятор
• Внешний: 12-14 вольт постоянного тока, 500 мА
• RF Выход:
• Источник питания: постоянный ток 12-14 в

Управление:

• Кнопки (5): «режим», «диапазон», «Config», «сканирование», «вверх», «вниз»
• Переключатель: «включить»
• USB: гнездо Mini-B
• Внешний Мощность: 2,1 мм, разъем питания Мощность Джек (центры контактных положительный)
•
