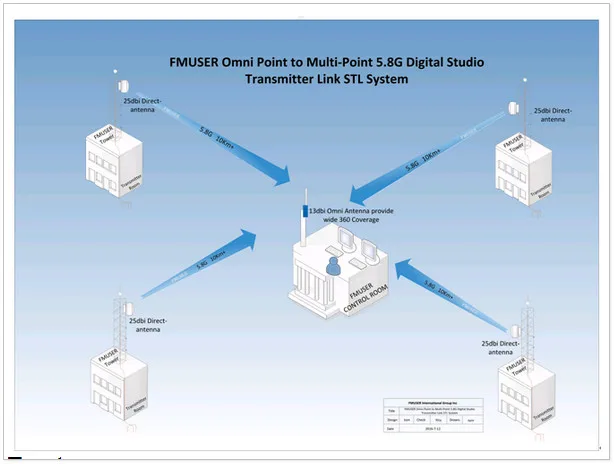

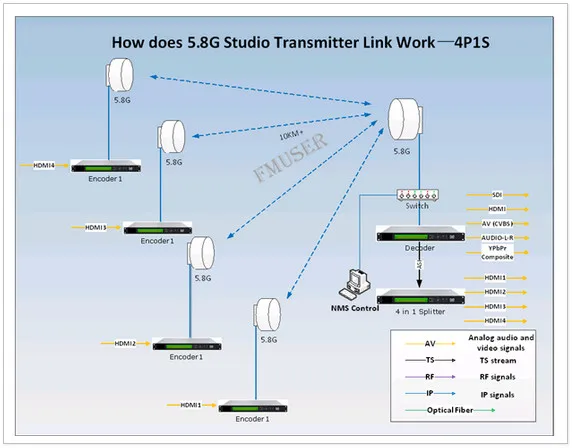

10 км 5 8G 4 точечная отправка на 1 станцию цифрового HD видео аудио студия передатчик

Вход

SD CVBS

Интерфейс BNC

HD SDI

Интерфейс BNC

HD HDMI

Мультимедийный интерфейс высокой четкости, Поддержка HDCP

HD YPbPr

Интерфейс BNC

Кодирование видео

ISO/IEC14496-10 (H.264/MPEG-4 AVC)

4:2:0 кодирование H.264 HP @ L4 MP @ L3

H.264 Адаптивная полевая рамка (AFF)

H.264 полевой (FB)

Full HD: 1920 × 1080 × 60i, 1920 × 1080 × 50i/p, 1280 × 720 × 60 p/50 p,

SD: 720 × 480 × 60i (NTSC), 720 × 576 × 50i (PAL)

Аудио

Битрейт

128, 160, 192, 224, 256, 320, 384 кбит/с

Свойство

MPEG-1, Layer2

Выход

2 × ASI

Стандарт TS DVB, интерфейс BNC

Битрейт

От 1 до 20 Мбит/с

IP

IP/UDP (TS over IP), одноадресная/Многоадресная

Контроль

NMS (порт Ethernet), клавиатура + ЖК-дисплей

Общие особенности

Размер

482 мм × 280 мм × 44 мм (1RU)

Температура

0 ~ 45 °C (эксплуатация);-20 ~ 80 °C (хранение)

Мощность

220 В переменного тока (± 10%), 50 Гц, 25 Вт

Не поддерживайте 4:2:2; biss; FEC; AES/EBU;

Вход

Модель 6401

RF, F-head 75Ω; DVB-S/S2: 950-2150 МГц;

АСИ

Стандарт DVB, интерфейс BNC

IP

100 Мбит/с RJ45 порт, TS над UDP, Многоадресная/одноадресная рассылка

CI

2 * CI слота (не поддерживает BISS-1, BISS-E)

Поиск

Ручной поиск базы на частоте

Выход

АСИ

2 × ASI (1 как зеркало), стандарт DVB, интерфейс BNC

SDI

Стандарт DVB, интерфейс BNC, поддерживает только 1920*1080 * 50i, 1280*720*50 p и 720 * 576i

HDMI

1 × HDMI 1,3

IP

100 Мбит/с RJ45, TS по IP/UDP

AV

CVBS/аудио, RCA интерфейс;

YPbPr

Интерфейс BNC

Видео

Декодирование

Декодирование

SD: MPEG-2 SD 4:2:0 МП на мл

SD: MPEG-4 AVC SD MP at L4

HD: MPEG-4 AVC HD MP at L5.0/HP at 5,0

Формат

PAL (720*576)/NTSC (720*480)

Аудио

Декодирование

Декодирование

MPEG-1 layer2/MP3

Dolby Digital (AC-3); Dolby Digital Plus (E-AC-3)

MPEG-4 AAC/AAC Plus (HE-AAC v1/2)

Режим

Моно, двойной, стерео канал

Контроль

1> Передняя панель; 2> NMS по IP; 3> обновление по IP;

Общий

Особенности

Размер

482 мм × 240 мм × 44 мм

Температура

0 ~ 45 °C (эксплуатация);-20 ~ 80 °C (хранение)

Мощность

100-240 В переменного тока, 50 Гц, 25 Вт

Не поддерживайте 4:2:2; biss; FEC; AES/EBU;

Вход

АСИ

Стандарт DVB, интерфейс BNC

Выход

HDMI

4 × HDMI 1,3

CVBS

4 × BNC интерфейс

Аудио

4 пары несбалансированного аудио, BNC интерфейс

Декодирование видео

Режим декодирования

SD: MPEG-2 SD 4:2:0 МП на мл

SD: MPEG-4 AVC SD MP at L4

HD: MPEG-4 AVC HD MP at L5.0/HP at 5,0

Формат видео

PAL/NTSC

Разрешение

1080 × 50/60 p/I; 720 × 576; 720 × 480

Декодирование аудио

Режим декодирования

MPEG-1 layer2/MP3

Dolby Digital (AC-3); Dolby Digital Plus (E-AC-3)

MPEG-4 AAC/AAC Plus (HE-AAC v1/2)

Контроль

Ip-пульт дистанционного управления

NMS (порт Ethernet, RJ-45), 10/100 m base-TX,

Передняя панель

Клавиатура + ЖК-дисплей

Общие особенности

Размер

482 мм × 280 мм × 44 мм

Температура

0 ~ 45 °C (эксплуатация);-20 ~ 80 °C (хранение)

Мощность

100-240 В переменного тока, 50 Гц, 25 Вт

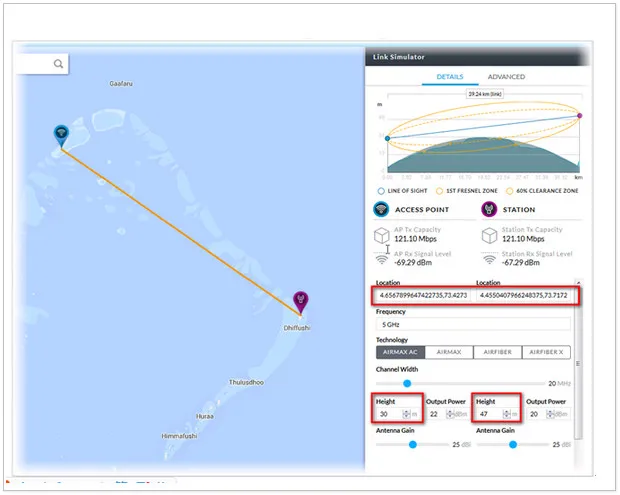

Расположение долготы: Расположение B Долгота:

Расположение A широта: Расположение B широта:

Высота антенны A (метров): Высота антенны расположения B (метров):
