100 Вт 2 0 каналов TDA7293 Плата усилителя мощности с обратной связью | Электроника

100 Вт 2 0 каналов TDA7293 Плата усилителя мощности с обратной связью | Электроника

Технические характеристики:

1: Рабочее напряжение: 28 В переменного тока + 0 + 28 В;
2: Выход мощность: 2*100 Вт (THD = 10%; RL = 4Ω; Vs = ± 40V);
3: входное сопротивление; 22K
4: Искажение: 0.005%;
5: размер изделия 120 мм * 100 мм, толщина платы 2 мм, толщина меди 2 унции, в 2 раза больше обычной платы, высота платы около 50 мм (включая медные столбы)
Шесть: TDA7293 установлен на печатной плате ниже прямого использования нижней части усилителя мощности охлаждения, поэтому PCB не оснащен теплоотводом.

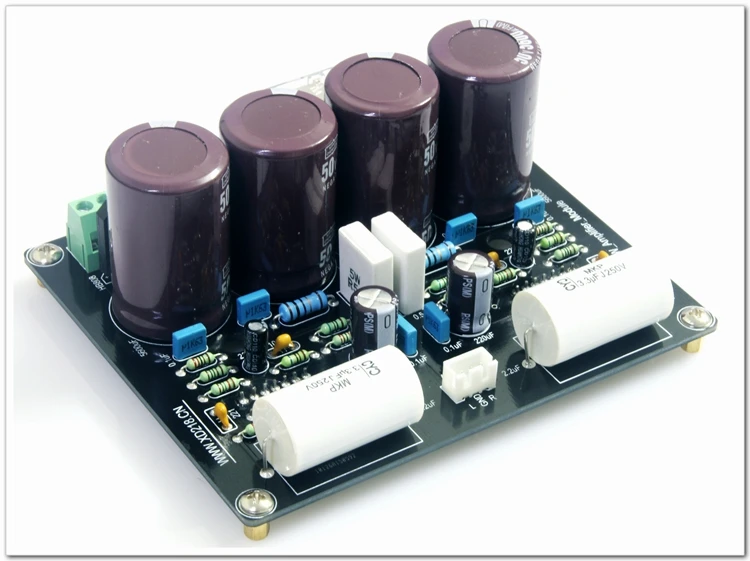

Рисунок 1: входной сигнал муфта конденсатор с алюминиевой крышкой, 3,3 мкФ, 250V MKP посвященный аудио конденсатор с алюминиевой крышкой, как, например, в течение следующих двух белый осевой конденсатор с алюминиевой крышкой, на отзывы конденсатор с алюминиевой крышкой, с использованием японских Рубин аудио конденсатор с алюминиевой крышкой, как показано ниже, два коричневого электролиза.

Рис. 2: схема фильтра выпрямителя, выпрямитель используется в Тайваньском мосту выпрямителя, фильтрующий конденсатор с четырьмя рубинами или черный король конг 5600 мкФ/50 в аудио электролиз, чтобы убедиться, что плата усилителя имеет множество источников энергии

Рис. 3: Две американские semi-TDA7293 установлены на задней части печатной платы, так что Плата усилителя мощности может быть установлена в нижней части корпуса, полностью Используйте нижнюю часть корпуса тепла, исключая стоимость теплоотвод. Мы предоставим вам изолированный лист слюды для TDA7293.

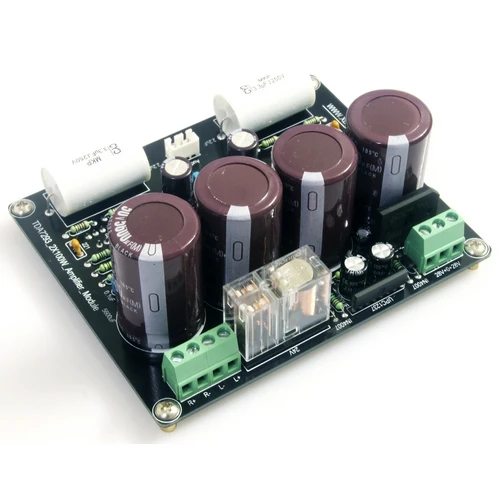

Рис. 4: защита динамика платы усилителя специальным чипом UPC1237, реле является использованием японских продуктов Omron.

Рис. 5: разделяющая панель-это немецкие пленочные конденсаторы Siemens, такие как следующий синий конденсатор. И других полимеров обладают Японии оригинальный металлический пленочный медное основание сопротивления, диаметр 0,55 мм.

Пожалуйста, нажмите на ссылку, чтобы купить:Https:/store/product/FR204-LM7812-LM7912-Preamplifier-High-bass-adjustment-Negative-feedback-tone-board/1036553_32810460523.html?spm=2114.12010608.0.0.rv5xbt

Нужен двухъядерный экранированный провод сигнала, пожалуйста, нажмите на ссылку, чтобы купить:Https:/store/product/Speaker-with-2-0-channel-dual-core-signal-shielded-cable/1036553_32810362524.html?spm=2114.12010612.0.0.3C5Wj2

Принципиальная схема:

Мощность Плата усилителя базовой комплектации: 2 оригинальный ST производства TDA7293 чип; 4 5600 мкФ, с алюминиевой крышкой, 50В японский рубин или черного и золотого цвета Мощность поставить фильтр конденсатор с алюминиевой крышкой; Франция Siemens пленочные конденсаторы; защита динамика с использованием специального защитного чипа UPC1237; Высокое качество двойное стекло 120*100 мм), толщина меди 2 унции, В два раза больше толщины обычной доски; С использованием процесса серебряного покрытия.

Выбор трансформатора, мощность 200 Вт; Выход переменного тока двойной 28 в
