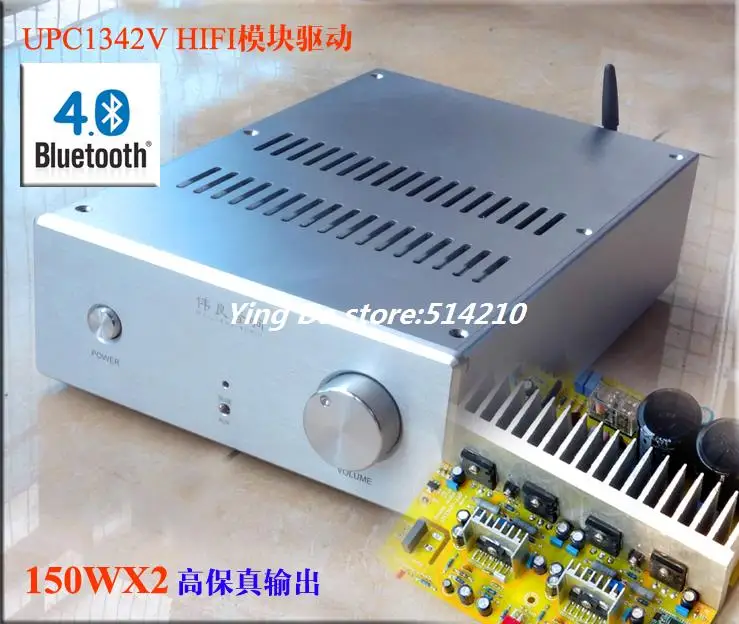

Bluetooth 4 0 UPC1342V 150w * 2 hifi усилитель канальный | Электроника

Bluetooth 4 0 UPC1342V 150w * 2 hifi усилитель канальный | Электроника

Продукт был установлен тепловыделение, мощность может быть использована, стоимость очень высока

Описание фона:UPC1342V является приводным модулем компании NEC в 90s для развития HIFI уровня, входной этап с использованием классической структуры дифференциального усилителя PNP, частотный диапазон достигает 900K, В настоящее время Общая схема дискретного компонента также очень трудно достичь этого уровня, защита чипа очень идеальна, никаких экстремальных небольших повреждений. Его выходная мощность, контроль, высокая производительность затрат. Можно регулировать класс статического тока, звук толстый, звук очень устойчив к прослушиванию, динамический Очень захватывающий, низкая частота хорошая;LM3886 выше 3-4 класса.

Основная схема:Компания NEC после отличной производительности широкополосного и низкого искажений 50 Вт схема вождения UPC1225H, для того, чтобы удовлетворить требования высокой мощности, ввела новое поколение аудио драйвера IC UPC1342V, IC имеет все преимущества UPC1225H и периферийные цепи в основном одинаковые,Меньшее отклонение выходного напряжения(+ 5 мВ)Диапазон напряжения шире(+ 20 ~ + 70 в)Пуш-апБольше мощности,IC является предпочтительным самодельным усилителем мощности Shaoyou.

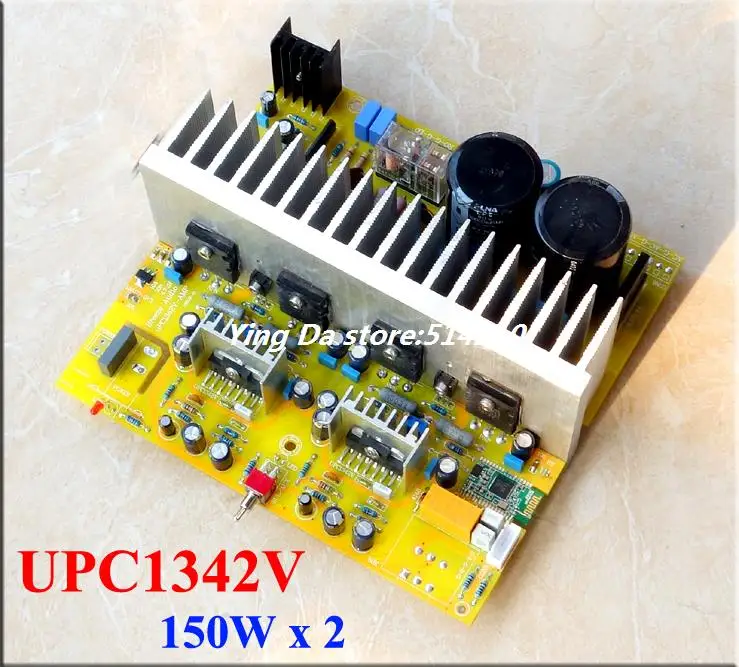

Конструкция цепи:Плата-это интегрированный дизайн, встроенный модуль Bluetooth, встроенный радиатор, встроенный фильтр выпрямителя, схема защиты бортовой 1237. Проводка проста, не нужно беспокоиться о помехах. Плата представляет собой высокомощную трубную структуру UPC1342V, схема проста, последний этап высокомощной трубкиРегулируемый статический токМожет выводить класс;Схема принимает дизайн двойного канала, схема ясна, блок питания и схема защиты находятся далеко от схемы усиления, и модуль Bluetooth 4 добавлен

Выходная мощность:В соответствии с напряжением источника питания, импедансом динамика, выходной мощностью 20-150 Вт; Когда источник питания AC35v, может выводить 100 Вт * 2/8,150 Вт * 2/4 ou.

Среднее напряжение:Около 1 мВ;

Отношение сигнал-шум:105ДБ, Уровень шума: 0.4мв;

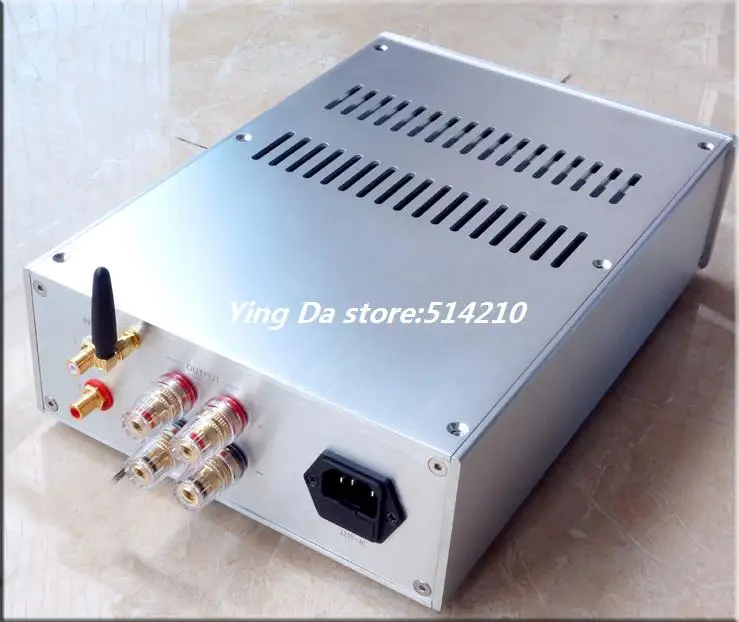

Корпус из алюминиевого сплава

1-2000 отечественный бренд машины также неохотно использовать Соединенные Штаты CMC Позолоченные входные терминалы и Кристальный терминал

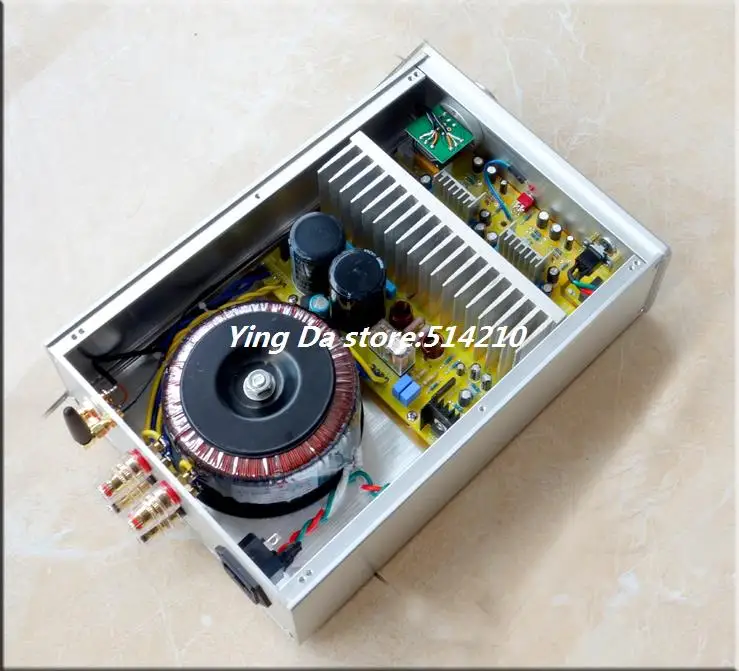

Бескислородный медный тороидальный трансформатор высокой мощности обеспечивает много энергии

Вся машина обеспечивает потенциометр ALPS27. Высокая точность, длительный срок службы. Гораздо больше, чем ALPS16

Диапазон напряжения:+ 20 ~ + 70 в (соответствует AC15v-55v);Оптимальный рабочий диапазон:+ 35 ~ + 50 в, (соответствует AC25v-38v);

Метод отладки:Плата имеет только один регулируемый многооборотный потенциометр для каждого канала для регулирования тока транзистора питания. После завершения сварки пластины регулируемый потенциометр поворачивается против часовой стрелки (0) при включении питания. Для тестирования электричества, подтвердите, что воспроизведение не является проблемой, затем медленно регулируйте потенциометр по часовой стрелке, обнаружено напряжение 0,22 Ом (например, 44мв, статическое 200 мА, измеряя мощность трубки мВ для вывода E файла также может быть), ток покоя регулируется на требуемое значение. Примечание: Из-за роли температурного отзывы, с повышением температуры радиатора, статический ток будет немного снижен, необходимость тестирования, отладки.

Рабочее состояние:Последний этап усилитель мощности плата статического тока может быть скорректирована для получения идеального качества, используйте магазин, поддерживающий радиатор в 48 источник питания, каждый из рекомендуемых регулировки трубки до 100 мА; В источнике питания 35 в рекомендованный ток тока до 150 мА.Чехол трансформатора, температуры радиатора, насколько это возможно для регулировки статического тока, почувствуйте класс усилителя (теплый, прозрачный, хороший контроль) движущегося шарма!

Цена готовой доски:ПлатаСварка, отладка, тестирование звука готовой продукции (за исключением включения на изображении и потенциометра ALPS)Вы можете использовать руку, вентиляторы. Готовая пластина с регулировкой статического тока является исходным 100 мА, вентиляторы могут в соответствии с их собственными трансформаторами, радиатором, регулировкой напряжения статического тока. Поддержка 63V10000UF конденсатора, Bluetooth 4 приемный модуль, пользовательский алюминиевый радиатор. Вся плата характеристики: 180 широкий X168 длинный X74 высокий, просто подключите источник питания и вход и выход для завершения производства

Примечание: Этот продукт находится в монтаже платы усилителя мощности и пусконаладочных работах с радиатором (за исключением выключателя платы и потенциометра ALPS, рынок чипов UPC1342V был прекращен, чтобы разобрать тест)

Конденсатор ELNA-серия LP5. Настоящие аудио серии также более устойчивы к прослушиванию, более всеобъемлющие, чем серии NOVER, только обязательно показать перед вами не черная Пирамида

Профессиональный модуль Bluetooth 4, очень простой в использовании звук

Модуль драйвера UPC и Toshiba 2SC5200 SA1943

См. Следующую схему подключения части блока питания, в которой независимая обмотка 12 В поставляется к защитной части
