Многофункциональный переключатель задержки электронный аксессуар модуль несколько режимов триггера регулируемая плата времени

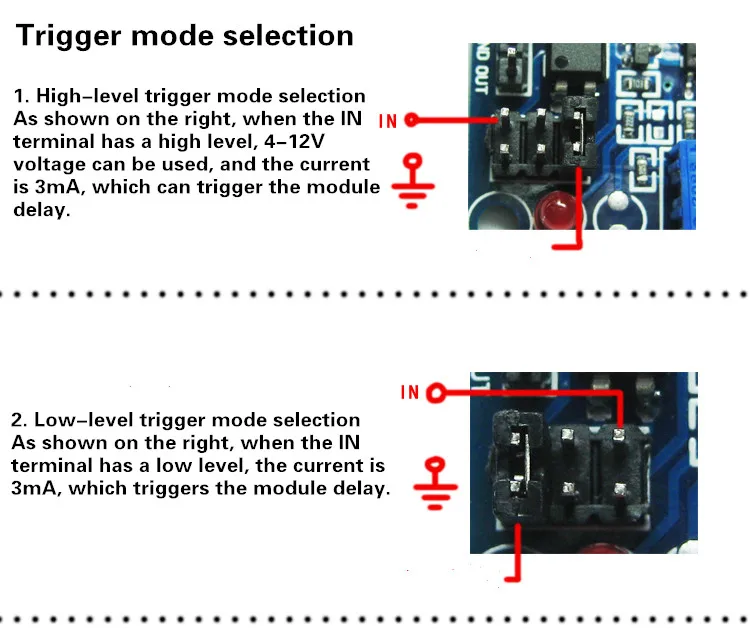

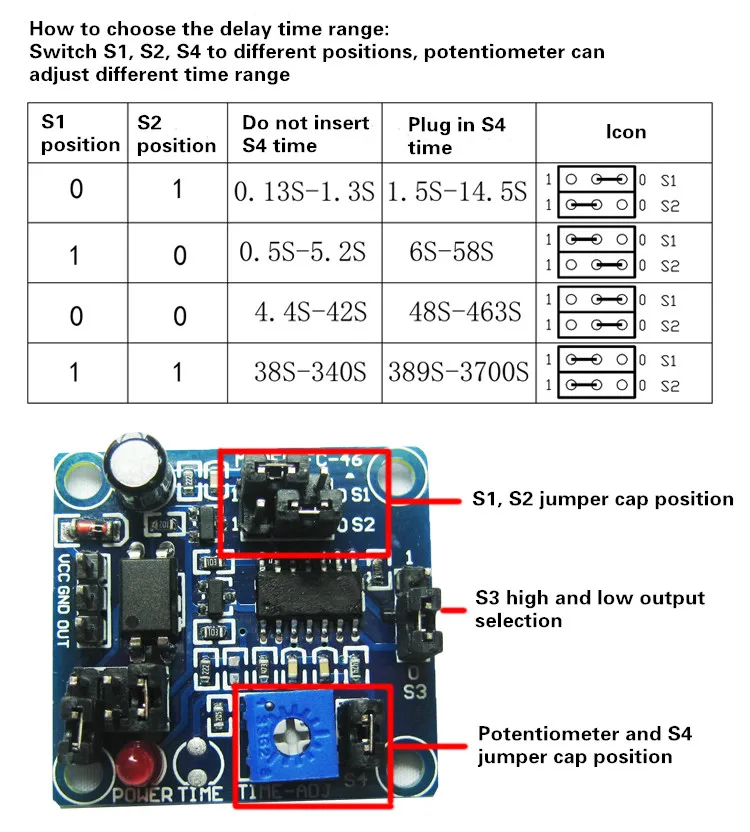

Область применения: Для роботов arduino, интеллектуальная разработка продукта, оборудование для автоматизации, разработка ПЛК, умный дом, безопасность от двери до двери, электронное развитие и многое другое. Описание продукта: 1. Продукт использует двухстороннюю FR-4 печатную плату и изготовлен по технологии патч; 2. Принятие идеального интеллектуального чипа задержки, используя широкий диапазон напряжения и стабильную задержку выхода; 3. Блок питания увеличивает фильтрацию электролитического конденсатора и емкость от помех для предотвращения влияния нестабильности источника питания на модуль задержки; 4. Выходная мощность имеет обратный диод источника питания для эффективной защиты модуля; 5. Конец триггера использует изоляцию оптопары, чтобы сделать производительность триггера надежной и стабильной, предотвращая ложное срабатывание; 6. С поддержкой триггера высокого уровня, триггера низкого уровня, нормально открывающегося (включить) триггера, нормально закрытого (открыть переключатель) триггера, также поддерживает импульсный триггер восходящего края, поддерживает различные датчики вибрации, тростниковый переключатель, датчики наклона ракурса, запуск различных сенсорных модулей, запуск с помощью микрокомпьютера с одним чипом и т. д. 7. Задержка вывода может быть выбрана как высокий или низкий уровень; 8. С 8 временной диапазон вариантов, самый короткий 0,1, во-вторых, самой длинной 1 час, а также может удовлетворить потребности большинства людей для разного времени; 9. Модуль имеет низкое энергопотребление и другие характеристики. Производительность: Требования к питанию: 4-12 В постоянного тока Потребляемая мощность: 4-12 мА (в зависимости от размера источника питания) Емкость привода: >15 мА температура окружающей среды: <80 градусов Стабильность задержки: после установки времени каждая ошибка задержки составляет менее 1% Размер модуля: 32X30X12 мм Модуль подключения: VCC: подключите положительный Полюс источника питания GND: Подключите отрицательный Полюс источника питания Выход: выход задержки (выход сигнала переключателя, близко к источнику питания) Введение в модуль триггера сигнала (см. Иллюстрацию ниже, как Перемычка триггера): 1. Высокоуровневый триггер (повышающий край импульса): Уровень триггера должен быть больше 4 в, менее 12 В может запускать различные порты ввода/вывода, модули датчика и т. д.; 2. Низкоуровневый триггер: Уровень триггера составляет менее 1 в для запуска, Режим триггера обычно используется одночипным микрокомпьютером; 3. Обычно открытый (включить) триггер: этот тип триггера широко используется. Датчик удара может использоваться для запуска сигнала тревоги задержки. Магнитный переключатель может использоваться в качестве предупреждения о задержке ворот. Переключатель наклона может использоваться для задержки будильника. 4. Нормально закрытый (переключатель открыт, линия отключена) триггер: обычно используется для обнаружения линии. Если оригинальная соединенная линия отключена, задержка будет вызвана. Задержка выбор диапазона: Этот модуль имеет 8 временных диапазонов на выбор. Для различных временных требований выберите подходящий временной диапазон для точного достижения. Для выбора диапазона времени см. Таблицу ниже. Выбор режима задержки модуля с высоким и низким выходом Когда S3 установлен в 1, выход выдает высокий уровень во время задержки. Когда S3 установлен в 0, выход выводит низкий уровень во время задержки.
