Тип микроскопического тормоза для ручного тормоза типа c

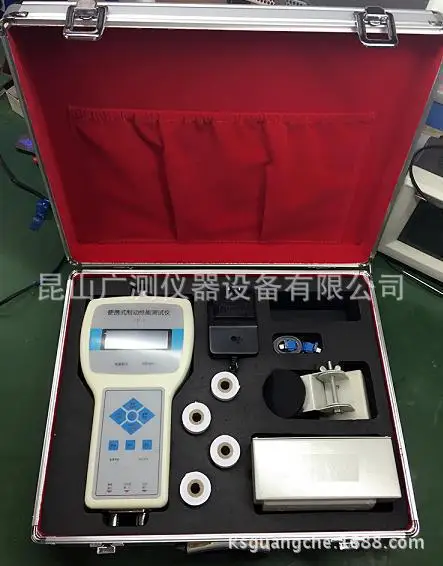

Это вид интеллектуального инструмента с микрокомпьютером как его ядро, который используется в основном для испытания на эффективность торможения автомобиля. Хост-компьютер состоит из одного микросхема, встроенного датчика, принтера, клавиатура и жидкий кристаллический дисплей. Он имеет функции хранения данных, отображения и печати. Она обладает характеристиками простой работы, портативностью, гибкостью и удобством использования.

Блок питания: NI CD battery 7.5 В;

Мощность зарядки: ac220v 50 Гц;

Основные параметры измерения:

(1) и время T1-реакция тормозной системы;

2) и Т2-время координации работы тормозной системы;

(3) и Т3-время, когда происходит максимальное замедление торможения;

(4) и t-общее время торможения;

(5) и JM-максимальное замедление торможения;

(6) и Je-средний показатель замедления, который полностью выдан;

7) и среднее замедление в процессе полного торможения;

(8), sc-скорость испытания, время координации на расстоянии;

9) и s-общее расстояние торможения в условиях скорости испытания;

Применение метод

1. Подготовка к испытанию:

Первый инструмент и сигнальная коробка соединены, затем сигнальная коробка на измеренном положении транспортного средства относительно плоская, панель указателя поворота стрелы относится к направлению движения транспортного средства, откройте калибровочный коммутатор, затем откройте ключ питания, калибровочное значение дисплея ЖК-экрана, Например, 0, с помощью регулировки сигнальной коробки, что делает значение калибровки 0 (коробка в горизонтальном положении), затем в соответствии с экраном нажмите кнопку reset для выключения калибровки или возврата. Затем штекер ножного переключателя подключен к инструменту, и переключатель ног фиксируется на педаль тормоза.

Примечание: новый инструмент используется впервые. После того, как вы включите машину, вы должны нажать кнопку "пустой Рекорд", а затем использовать его в соответствии с инструкциями. Каждый раз, когда вы включаете переключатель или нажимаете кнопку сброса, вы должны остановить машину, настройте уровень инструмента и выполните автоматическую калибровку.

2, Тесты процесс

Во-первых, откройте инструмент питания, второй после показа "linktrust Ручной Электронный тормозной инструмент", сказал, что само себя прошло. Через две секунды, "Пожалуйста, введите лицензию и дату".

Во-вторых, согласно прессе "подтвердите" и "модифицируйте" ключ входного сигнала и дату тест (функция хранения ключа хранения, при входной ошибке, согласно ремонту, ключ хранения возвращается из нового входа). Прибор имеет функцию памяти, следующий загрузочный, или показать набор номер лицензии и дату проверки, может быть изменен, как требуется.

В конце, установленный после отображения даты "установить Начальный" перед измерением, затем нажмите кнопку "Начальный/модификация" может установить первоначальную скорость. С помощью этого ключа первоначальная скорость устанавливается до 20 км/ч ч, 30 км/ч, 50 км/ч ч, и первоначальная скорость устанавливается в качестве справочной таблицы 3.

В конце концов, согласно набору первоначальной скорости, измеренное ускорение транспортного средства до первоначального значения скорости, после постоянного шага на ножную педаль тормоза, переключатель закрыт, Экран дисплея: тест... В течение десяти секунд экран отображает результат.

Если данные отображены в соответствии с требованиями, выполните тест! Нажмите клавишу дисплея для навигации через результаты. Сказал, что приобретение данных завершено, если вы хотите напечатать, нажмите кнопку "Print", вы можете напечатать тестовые данные; отобразить в соответствии с кнопкой "дисплей", нажав кнопку "дисплей", чтобы повернуть дисплей, девять результатов теста; Если вы хотите хранить в хранилище. Если данные не соответствуют требованиям, или в тест, устройство нарушено, система интеллектуального решения, стоп-тест, Экран дисплея: тест-Сбой! Нажмите кнопку reset для retest. Когда вы хотите проверить автомобиль или повторно проверить, нажмите кнопку "сбросить", повторите вышеупомянутые шаги.

3, вид хранения данных

Хранение данных, отображение, печать и отправка

Откройте инструментальный переключатель или нажмите кнопку "reset", нажмите кнопку "проверить запись", чтобы найти данные, хранящиеся в данных, продолжайте нажимать на эту кнопку, чтобы найти другой номер записи (0 ~ 32), а затем нажмите кнопку "дисплей" для отображения сохраненных рекордных данных. Если вы хотите напечатать, нажмите кнопку "принт". Если нужно отправить, нажмите кнопку "отправить", чтобы отправить данные на ПК.

Хранение данных передачи данных

Перед отправкой, необходимо подключить последовательный порт прибора и последовательный порт компьютера ПК через последовательный порт инструмент, и начать процедуру приемки ПК-машины (пользователь развивает его сам).

Протокол: 9600 N 81

Формат данных: 52 битовые данные, 1-8 для номера номерного знака (два для коротких, является код машины в виде преобразования Unicode, 9-14) для обнаружения даты (9,-10,-12: 11: 13: 14-месяц, сутки). 15 для скорости намордника (/km/(15*10), h, 16, 17 (резерв)-52 (четыре для каждого тестового данных, данные, верх два-целое, два в десятичном виде).

4, ясно записей

320132

5

9.8
