Описание товара

ТВ-передатчик 15 Вт UHF/VHF | Электроника

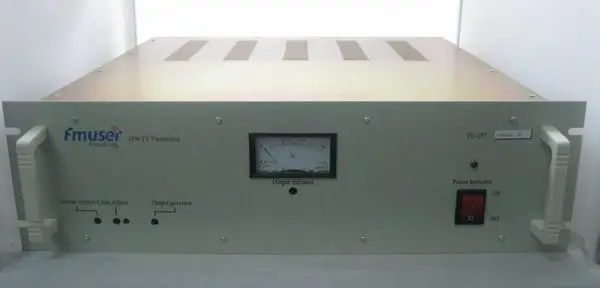

15 Вт UHF/VHF ТВ передатчик

Общее описаниеЭтот передатчик использует технологию радиочастотной модуляции и импортный усилитель мощности, отличается простой схемой, хорошей производительностью, стабильной работой и долгой непрерывной работой. Он может составлять телестанцию средней мощности при подключении к микроволновому оборудованию, приемному оборудованию спутникового ТВ и видеозаписи.Полный комплект содержит:1. Один комплект ТВ-передатчика 20 Вт3. Кабель видеовхода цельный4. Аудио входной кабель один кусок5. Один шнур питания6. Инструкции по эксплуатации один экземпляр2054322577205344401720541006732054533489Принцип работыThe 15W ТВ передатчикСостоит из трех частей, блока модуляции, блока усилителя мощности (PA) и импульсного источника питания. В блоке модуляции видеосигналы настраиваются на подходящую глубину модуляции с помощью уровня регулировочный потенциометр, а затем зажимаются диодом. Аудиосигналы отправляются на FM-генератор для модулирования частоты после того, как его отклонение частоты регулируется потенциометром уровня. FM-генератор использует LC-генератор и генерирует FM-сигнал 6,5 МГц с помощью диода переменной емкости. Частота кварцевого генератора умножается, чтобы генерировать необходимый визуальный носитель. FM-сигнал 6,5 МГц и видеосигнал одновременно модулируют визуальный носитель. Полосный фильтр отфильтровывает нежелательные компоненты, и сигналы будут передаваться на блок PA широкополосным усилителем.Блок ПА состоит из первого этапа па и финального этапа ПА. Первый этап ПА состоит из модуля и транзистора и принимает широкополосный усилитель класса А. Усиление модуля составляет 34 дБ, а общее усиление PA составляет около 54 дБ. Рабочий ток триодного транзистора можно рассчитать путем измерения напряжения на обоих концах резистора R6 (2 Вт 1 Вт).Блок питания содержит импульсный источник питания, который имеет небольшой размер, легкий вес и высокую эффективность и может обеспечить защиту от перегрузки по току и короткого замыкания, таким образом, передатчик будет работать при стабильном напряжении 28 В постоянного тока. В общем оборудовании используется один источник питания 28 В/10 А. В случае выхода из строя одного из блоков питания передатчик автоматически переключится в режим безопасности.ХарактеристикиОбщиеРазмеры 120 мм * 400 мм * 420Диапазон температур 0- 40 °CОтносительная влажность 90% (при 25 °C)Напряжение 220 В переменного тока 50-60 Гц(Пожалуйста, сообщите нам ваше напряжение и частоту, мы можем изготовить для вас на заказ)Потребляемая мощность 70 ВтРабочий канал любого назначенного канала в пределах УВЧ или УВЧВидение метода модуляции: отрицательная полярность, AMЗвук: FMСтандарт ТВ NTSC(Пожалуйста, дайте нам знать стандарт, который вам нужен, мы можем сделать для вас на заказ)Коэффициент видимости/мощности звука 10:1Выходная мощность 15 ВтВыходное сопротивление 50 ВтНежелательное излучение в соседнем канале фунт-50 дБИнтермодуляционные Искажения в диапазоне фунтов-50 дБХарактеристики ВидеоВходное напряжение видео 1Vp-p ± 3 дБСопротивление видеовхода 75 ВтСтабильность носителя зрения ± 500 Гц/деньАмплитуда против частоты 0-5 МГц ± 0,5 дБСлучайные паразитные S/N & sup3;50 дБДифференциальное усиление 7% фунтовДифференциальная фаза 5 °Звуковые характеристикиУровень аудиовхода и sup3; МВНесимметричный аудиовходМакс. Отклонение частоты ± 50 кГцАудио гармоническое искажение 40 Гц-150 Гц 2% фунтов стерлинговFM S/N и sup3;60 дБ
