Модуль ZigBee CC2530 Eval Kit2 модуль беспроводной связи по сравнению с 1500 м оценки

Модуль ZigBee CC2530 Eval Kit2 модуль беспроводной связи по сравнению с 1500 м оценки

Этот продукт включает только один модуль CC2530, в то время как минимум два модуля CC2530 необходимы для установки сети ZigBee.

Обзор

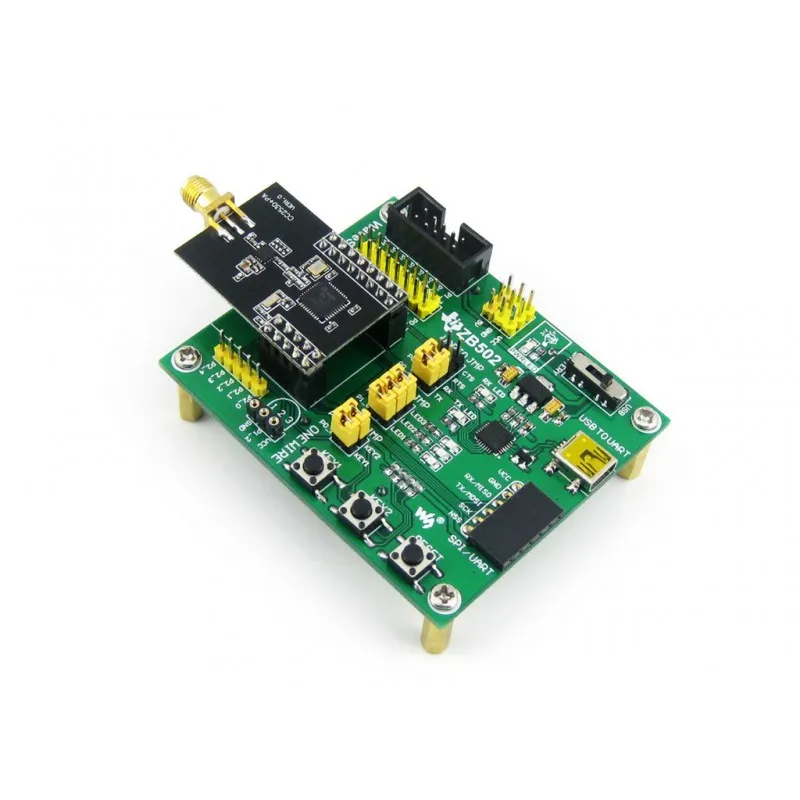

CC2530 Eval Kit2Является ZigBee разработка/оценка комплект предназначен для CC2530F256, состоит из материнской платыZB502И модуль ZigBeeXCore2530.

В основном этот комплект можно использовать в двух направлениях:

• Разработка приложения с предоставленной прошивкой
  В сочетании с нашей предоставленной прошивкой, вы можете использовать этот комплект, чтобы установить минимальную готовую к запуску систему ZigBee для тестирования или оценки, и не требует никаких данных о сложных спецификациях ZigBee
• Развивайте свои собственные прошивки
  В этом случае, вы должны начать с самого основания, чтобы создать свое решение, более того, отлады (например, cc отладчик) и знать о спецификации ZigBee также требуются

ZB502 Особенности

• Встроенный держатель батареи, доступны мульти источники питания
• Все IOs доступны для легкого расширения
• Интегрирует CP2102 для отладки
• Светодиоды и ключи пользователя

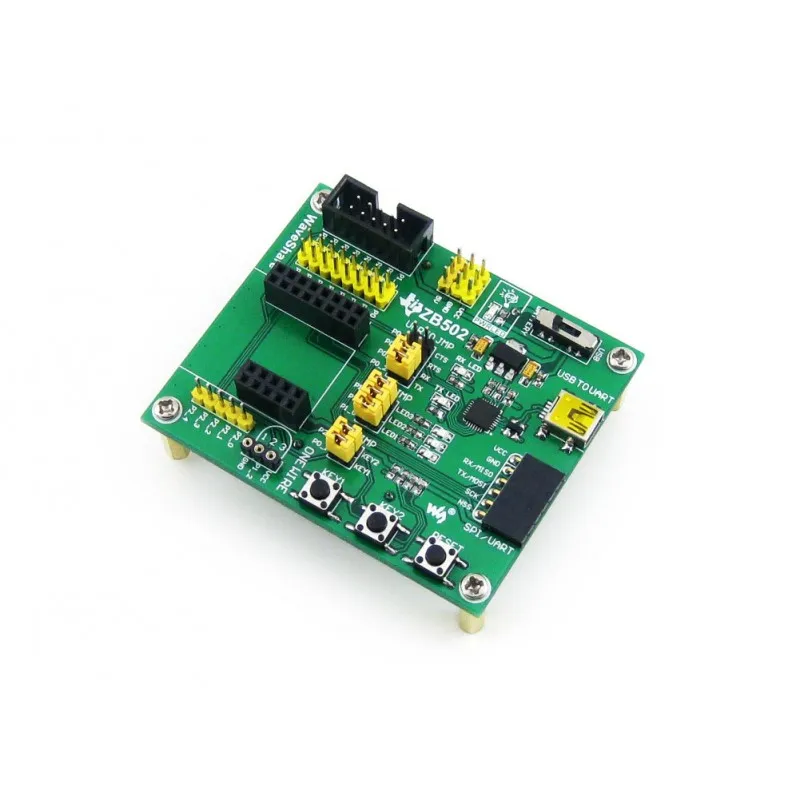

Что на ZB502

1. ZigBee разъем модуля:Для удобства подключения модули zigbee
2. I/O интерфейс
3. USB интерфейс
4. UART/SPI интерфейс
5. Один провод интерфейс
6. Интерфейс отладки
7. 5 В/3,3 В вход/выход питания:Обычно используется как выходная мощность, также обычное заземление с другой пользовательской платой
8. CP2102
9. AMS1117-3.3
10. Мощность переключатель
11. Серийный порт RX/TX индикатор
12. Мощность индикатор
13. Пользователь светодиодов
14. Ключи пользователя
15. Кнопка сброса
16. UART0 джемпер
17. Светодиодный джемпер
18. Ключ джемпер

XCore2530 Особенности

1. Так же легко использовать, как и любые модули универсального асинхронного интерфейса
2. Предоставляемая Прошивка: координатор, маршрутизатор, конечное устройство
   • Прошивка маршрутизатора предварительно загружена по умолчанию
3. Поддерживает отправку больших пакетов данных и быстрое вещание через UART
4. Поддерживает программирование через UART (благодаря загрузчику и последовательному модулю требуется)
5. Поддерживает настройку через верхнее компьютерное программное обеспечение: Рабочий режим, UART порт, baudrate, сигнальный канал и т. Д.
6. Разные
   • Автоматическая сеть (требуется не менее 1 координатора и 1 маршрутизатор)
   • Мониторинг интенсивности сигнала между координатором, роутером и конечным устройством в режиме реального времени
   • Бортовой усилитель мощности RXF2401, достигает большего расстояния связи

XCore2530 Технические характеристики

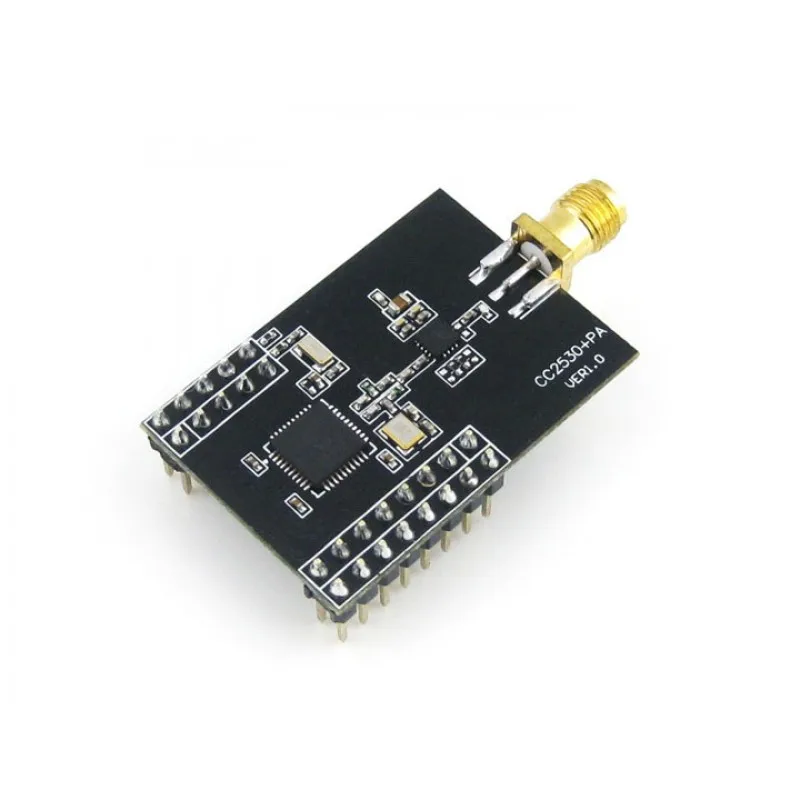

1. Встроенный чип: CC2530F256RHAR
2. Расстояние связи (открытая и широкая Рабочая среда):
   • Абсолютное Максимальное: более1500Метров
   • Стабильную связь: более1300Метров
   • Автоматическое подключение: более чем1000Метров
3. Частотный диапазон: 2,4 ГГц
4. Широкий диапазон напряжения (2-3,6 В)
5. Рабочая температура:-40 ℃ ~ 85 ℃
6. Скорость передачи данных последовательного порта: 38400bps (по умолчанию), различные скорости передачи данных доступны по конфигурации программного обеспечения
7. Расширение pinheader: все I/Os, кроме P1_1, P1_4
8. Шаг Pinheader: 2,54 мм
9. Расстояние между штырьками на левой и правой стороне: 22,86 мм (9x2,54 мм)
10. Антенна: 2,4 г 2дб 360 ° Всенаправленная

CC2530F256RHAR Особенности

1. Частотный диапазон: 2,4 ГГц
2. 16 цепи передачи, программное обеспечение настраивается в соответствии с экологическими условиями
3. Радиосвязь скорость до 250 кбит/с
4. Высокопроизводительный и низкомощный 8051 Микроконтроллер core с кодовым предприводом
5. 2,4 ГГц IEEE 802.15.4 совместимый радиочастотный приемопередатчик
6. Широкий диапазон напряжения (2-3,6 В)
7. Таймер часов, монитор батареи и датчик температуры
8. 12-разрядный АЦП с 8 каналов и настраиваемое разрешение
9. 2 мощных USARTs с поддержкой нескольких последовательных протоколов
10. ИК поколения Схемотехника
11. Общего назначения таймеров (один 16-бит, два 8-битный)
12. AES безопасности сопроцессор
13. 21 Универсальный I/O булавки (19 × 4 мА, 2 × 20 мА)

Фото

Посылка содержание

Вес:0,117 кг

1. ZB502 x 1
2. XCore2530 x 1
3. Антенна-1 шт.
4. Кабель USB типа A для Mini-B x 1
5. 4-контактный 2 в упаковке x 1
