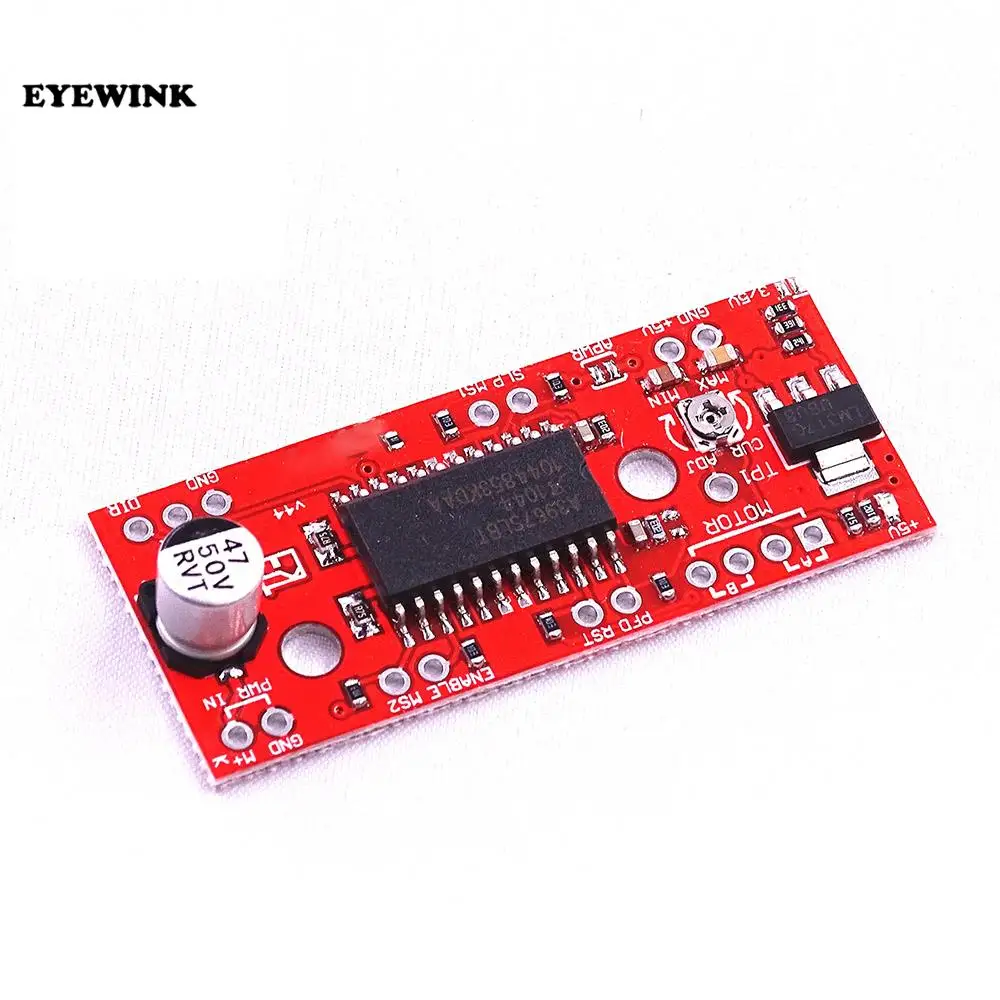

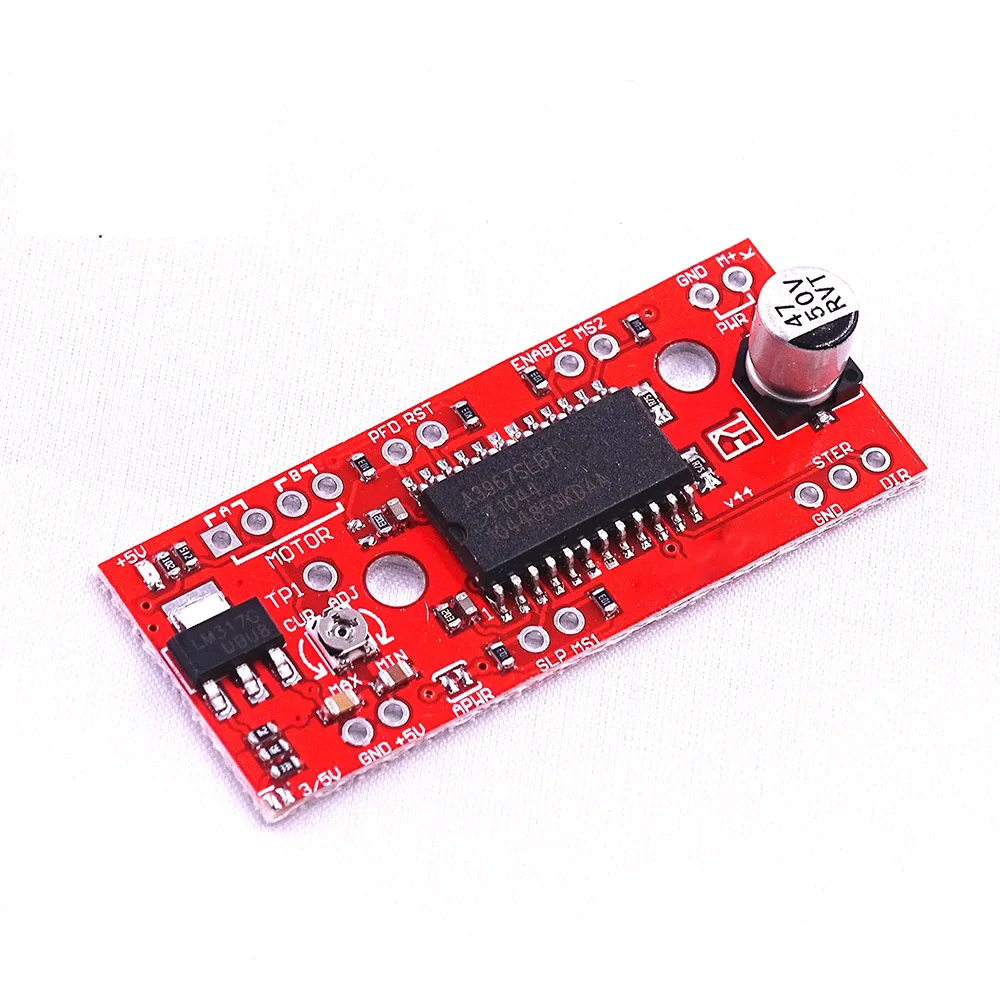

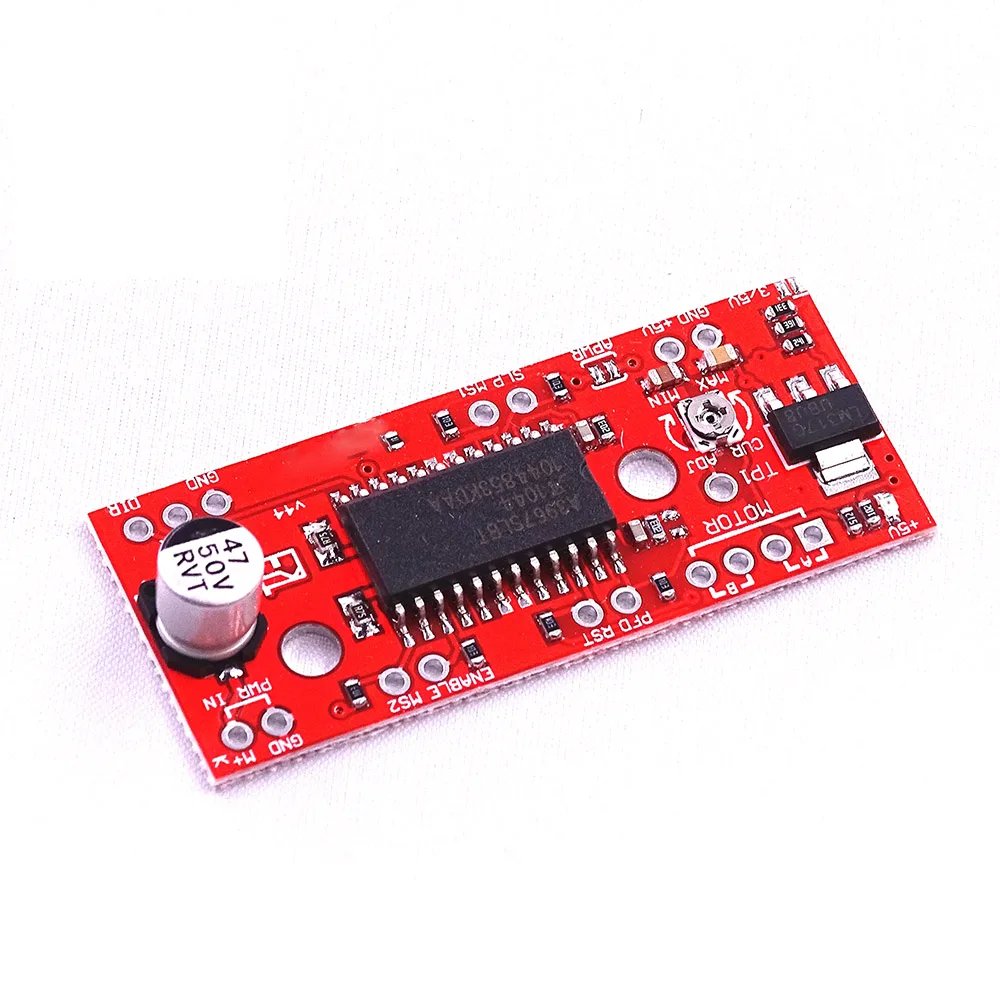

Шаговый двигатель A3967 драйвер двигателя EasyDriver V44 для платы разработки arduino модуль

----- Сосредоточьтесь на универсальном обслуживании электронных деталей -----

• • Примечание: новый номер отслеживания для Почта Китая обычных небольших пакетов плюс может быть отслежен только до прибытия в аэропорт вашей страны, пожалуйста, выберите авиа-отправление Почты Китая, если вы хотите

  • Полная информация об отслеживании.

    Информацию об отслеживании Почта Китая обычных небольших пакетов можно узнать здесь: www.17track. Net/en

  ② Я рекомендую использовать Экспресс-транспортные товары, не выбирайте дешевые почтовые, транспортные ценные товары》




  • Описание:

  • Угол шага шагового двигателя обычно определяется параметрами или количеством шагов, общий оборот двигателя делится на 200 шагов, что означает Угол шага 1,8 градусов, функция подразделения EasyDriver с шагом, это подразделение платы драйвера на 8 сегментов, то есть, Каждый шаг двигателя подразделяется на 8 маленьких шагов, это может быть более точное управление, т. Е. EasyDriver до 1600 шагов для полного вращения на 360 градусов.

    Ms1 и ms2-это логический вход для выбора разрешения шагового двигателя в подразделениях;

    Dir-выбор направления отверстия двигателя;

    Начальное значение, используемое для сброса чипа, блокирует все внешние выходные данные;

    Шаг для порта импульсного входа;

    Out1a, out1b, out2a, out2b как h Мост две пары выходных портов;

    Возможность включения конца;

    Спящий режим;

    Sense1, sense2 как h мостовой токочувствительный резистор;

    Ref-Опорное напряжение;

    Gnd к логической земле и силовой земле;

    Rc1, rc2 h мост фиксированный срок для аналогового входа.

    A3967slb Произведено в Соединенных Штатах, двухфазный шаговый двигатель с постоянным током, микрошаговый привод с управлением. Рабочее напряжение до 30 в, приводной ток 750 мА, двухфазный шаговый двигатель a3967slb для привода может достигать драйвера с 8 делениями. Внутри схемы управления током ШИМ чипа можно добавить в комплект напряжения pfd медленный, быстрый, смешанный три режима затухания тока, если напряжение выше pfd в, выбирается режим медленного затухания. Если менее 0,21vdd, выберите режим быстрого затухания. Между смешанными режимами затухания. Кроме того, a3967slb также обеспечивает комплексные меры защиты, включая подавление переходного напряжения, защиту от перегрева от постоянного тока, функцию самоблокировки под напряжением.

    A3967slb между микропроцессором и другими интерфейсами без дополнительной схемы, микросхема easystepper

    Интерфейс, Восемь Линий управления уменьшены в 2 (шаг и направление), просто введите импульс управления шаговым двигателем, его Встроенный преобразователь может быть достигнут на управлении шаговым двигателем.

    A3967slb также нужен резистор и конденсатор для регулировки его рабочих параметров, цепь управления очень простая
