LM3914 синий 10 сегметный 3 7 V литиевая батарея 12V Батарея Ёмкость индикатор модуль

LM3914 синий 10 сегметный 3 7 V литиевая батарея 12V Батарея Ёмкость индикатор модуль

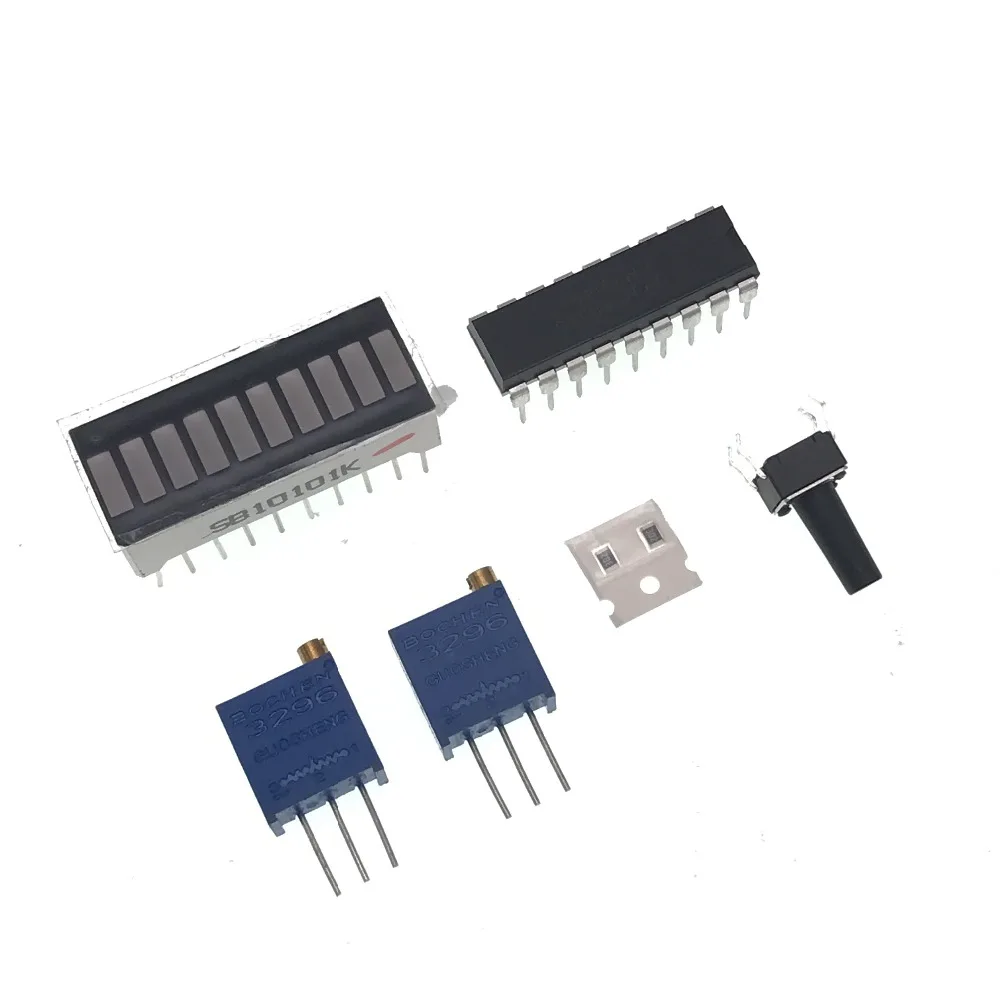

• Это наборы для самостоятельной сборки, нужно, чтобы покупатель собрал их.
  • Дисплей питания должен принимать некоторое напряжение, выполнять симуляции показывают процент сегментов, таких как литиевая батарея 3,7 В, взять низкое напряжение 3 в, верхний предел 4,2 В, 4,2-3 = 1,2 В, разница в напряжении между нижним пределом 1,2 В, является аналоговым аккумулятором
  • LM3914 может точно обнаруживать аналоговое напряжение и светодиодный дисплей 10, светодиодный дисплей в точечном режиме горит 10 или индивидуально освещенный светодиодный узор в полоску
  • Описание дисплея: Отображение напряжения батареи между нижним пределом 10 файлов показывает, что каждый светильник s 10% заряда дисплея s, от имени 10 светильник s заряда дисплея 0% -100% диапазона; вы также можете изменить дисплей на один светильник, это дисплей ed только светильник, больше мощности, один светильник 4 мА, Все яркие 42ма.
    Параметр:
  • Мощность: бар дисплей полная яркость 42ма, одиночный светильник показывает 4ма
  • Диапазон измерения: аккумулятор внутри обычного 2,4-20 в
  • Цвет: красный, зеленый, синий, отправляется случайным образом
  • Дисплей: светодиодный светильник или одиночный точечный дисплей

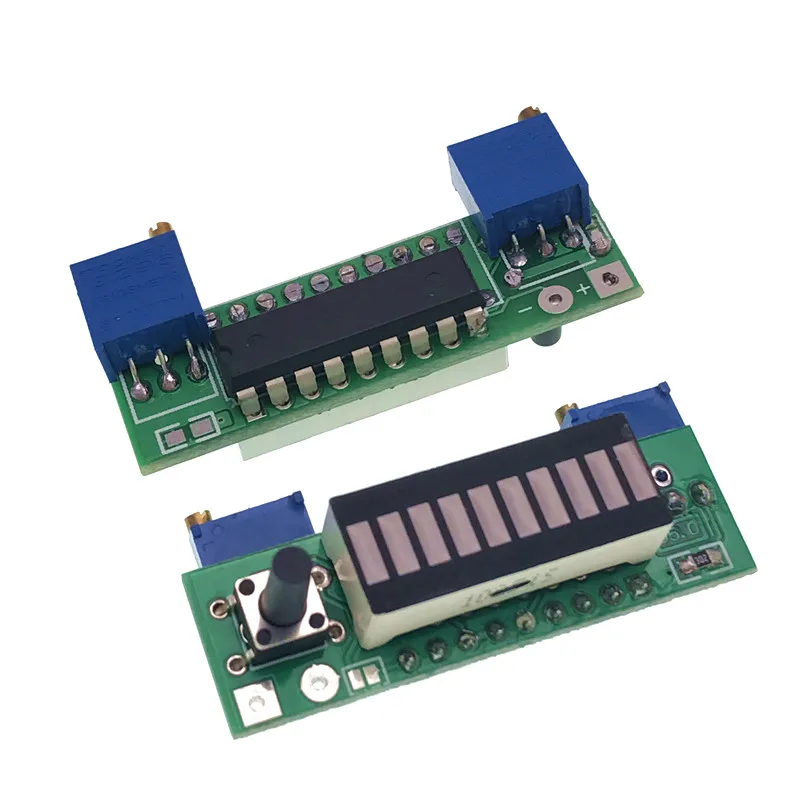

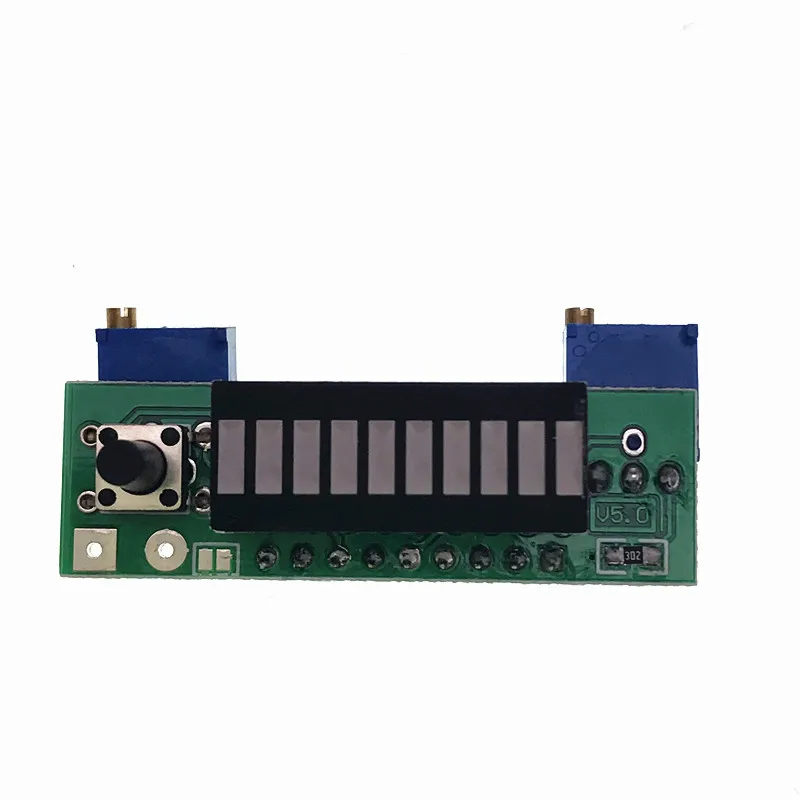

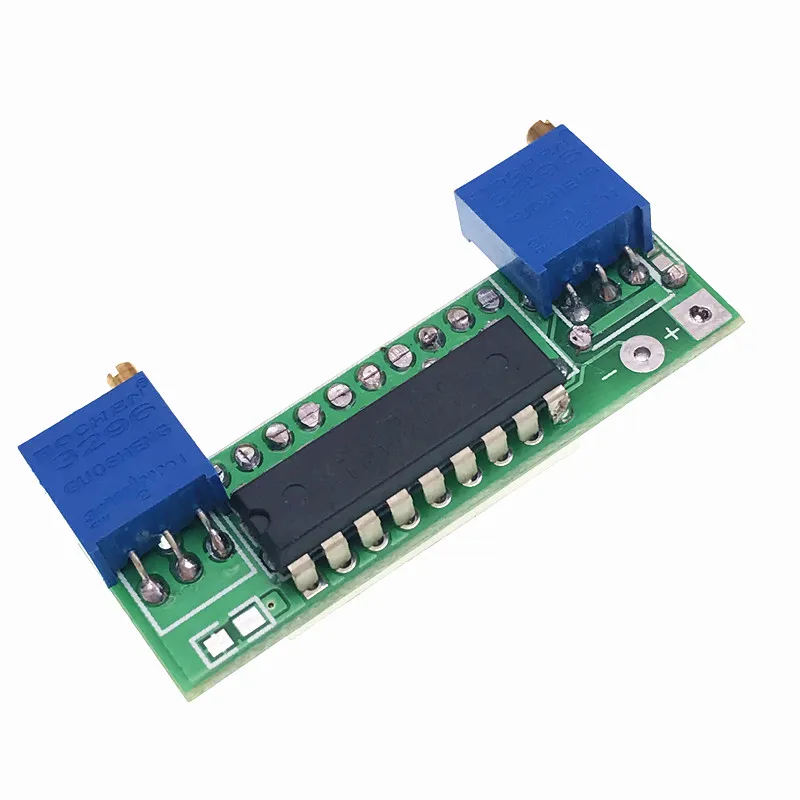

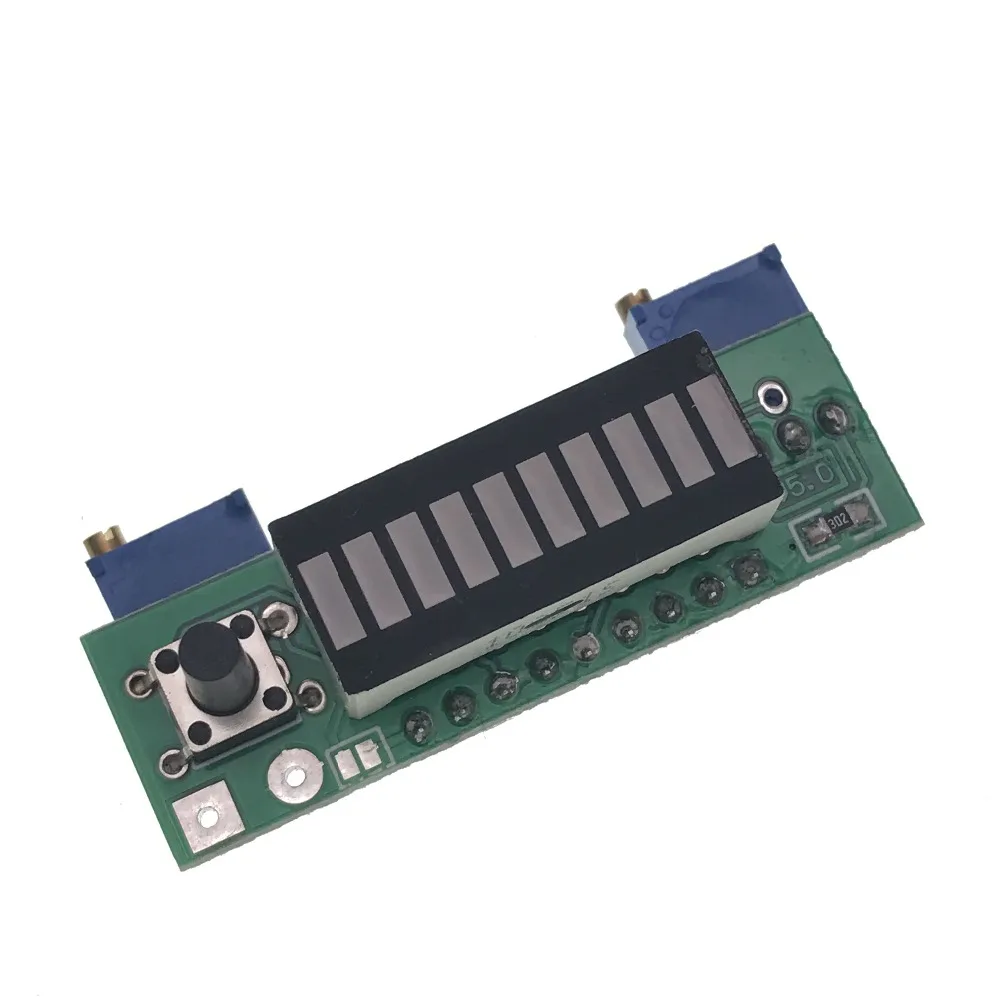

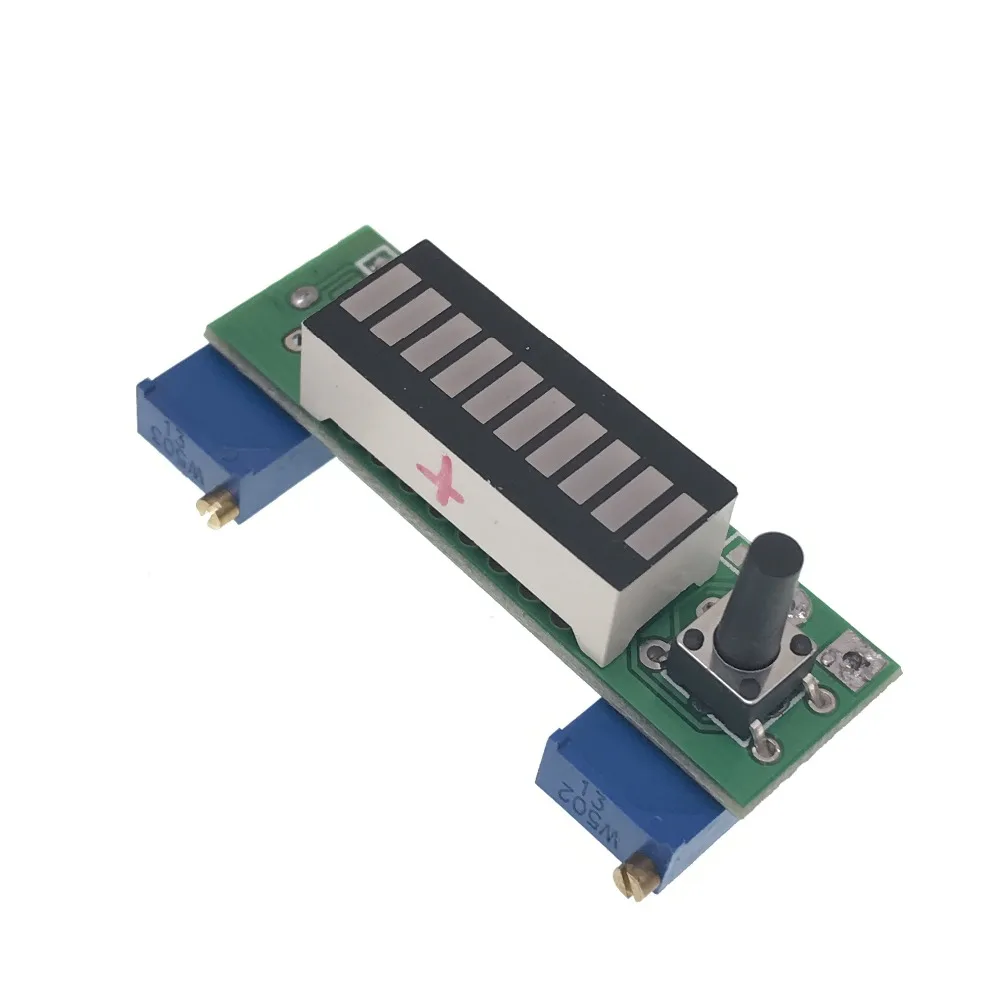

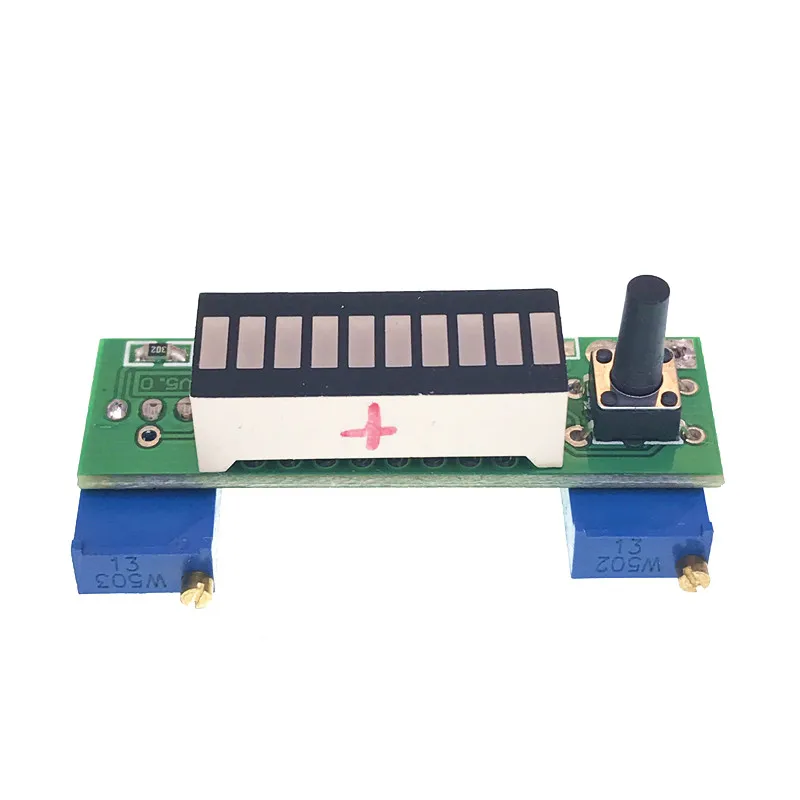

  • Размер платы pcb: 45*14 мм
  • Подходит для литиевых батарей, свинцово-кислотных батарей и других батарей питания должны быть отображены
  • Регулируемый диапазон мощности дисплея для кривой разрядки аккумулятора научной настройки, прямая поддержка: Один литиевый 1S (4,2 В) ~ 4S (16,8 в), свинцово-кислотный 6 В ~ 12 В, niMH 3,6 В ~ 18 в, никель-кадмиевые батареи 3,6 В ~ 18 в
  Различные настройки диапазона отображения батареи высокого и низкого напряжения: 1. Литиевая батарея: После завершения одного разряда литиевой батареи напряжение 3 в, при полной зарядке 4,2 В; 1S соответствует 3 В (Первый светильник) 4,2 В (десятый светильник s); 2S соответствует 6V (Первый светильник) 8,4 V (десятый светильник s); 3S соответствует 9 В (Первый светильник) 12,6 В (десятый светильник s); 4S соответствует 12 В (Первый светильник) 16,8 в (десятый светильник s); Другие серии напряжения и так далее. 2. Свинцово-кислотные батареи 6 в или 12 В свинцово-кислотная батарея обычно: 6 в соответствует 4,8 В (первый красный светильник) до 6,75 в (десятый светильник s); 12 В соответствует 9,6 В (первый красный светильник) до 13,5 В (десятый светильник s); Модуль в соответствии с вышеприведенным стандартным диапазоном разрядки батареи может точно отражать аккумулятор, чтобы пользователи могли легко наблюдать состояние батареи. Регулировка следующих методов: Необходимое оборудование: Регулируемый источник питания, точность решений панели дисплея. Часы слово отвертка. Чехол с одним литием 3,7 В, 3 в меньше низкого заряда, 4,2 В для полной мощности высокого класса. 1. Регулируемое напряжение питания на желаемом дисплее высокого напряжения 4,2 В, Подключите эту плату, на этот раз есть два результата: один не яркий, один яркий или несколько светильник. На этот раз медленная Регулировка пластины 503 (50k) потенциометра, пока светодиодный индикатор не загорится полностью. Несколько светильник не светится и не вращается против часовой стрелки, когда светильник работает по часовой стрелке. 2, регулируемое напряжение питания до низкого конца желаемого 3 В. Регулировочная плата 502 (5K) потенциометр, чтобы просто светильник светодиодный, не светильник по часовой стрелке, несколько или все яркий светильник против часовой стрелки. 3, терпеливо повторяет первый шаг два. Обычно 2 раза настраивается на желаемый Диапазон отображения. Режим отображения A / P: линейный/одиночный переключатель режима решетки лампы с полной яркостью, по умолчанию это линейная модель, плата отложила переключатель, даже с паяльниками может быть превращен в полный светильник линейного режима, нет сварки является точкой, как дисплей одиночный светильник   Примечание: Чтобы настроить свое напряжение, в соответствии с методом регулировки заказа, чтобы подчеркнуть высокое качество, затем Отрегулируйте низкий конец. Красный, затем положительный, затем отрицательный черный, не должен быть изменен, этот модуль является максимальным предельным напряжением постоянного тока 20 в, пожалуйста, используйте антистатическую сварку или паяльную станцию для электрической тепловой сварки.
• Содержимое посылка
  100% Новый бренд
  1 x LM3914 10 сегмент 5V 12V емкость аккумулятора уровень мощности Светодиодный
