Особенности:
Он предназначен для энтузиастов, которым необходимо управлять многими системными вентиляторами
Может расширить разъем вентилятора PWM для материнской машины, поддерживает до десяти вентиляторов.
Головка вентилятора процессора только для сигнала PRM обратно к материнской плате, Fan1 ~ вентилятор 10 питается от Molex LP4 4pin разъем от компьютера PSU
Поддержка функции PWM, контроль скорости, для удовлетворения ваших потребностей в управлении.
Совместим с 3-контактным/4-контактным вентилятором (3 контакта без контроллера ШИМ, 3-контактный вентилятор будет работать на полной скорости)

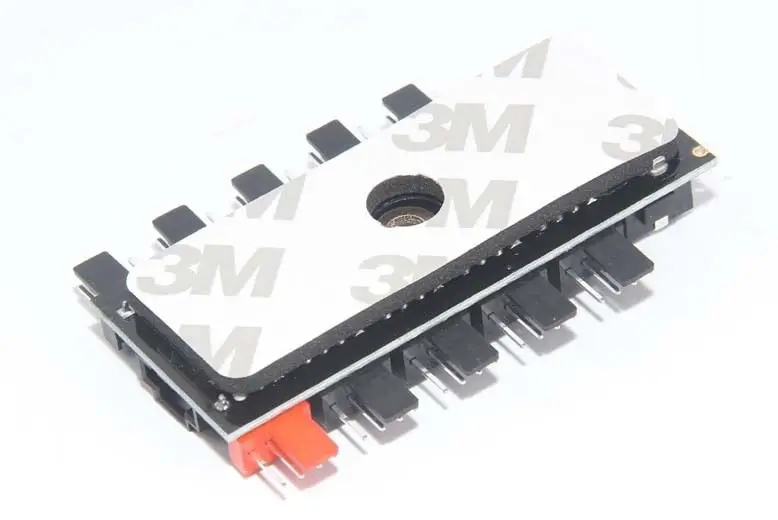

С самоклеящейся проста в установке, вы можете выбрать, чтобы скрыть сам PCB
Так как разъем материнской платы может считывать только один сигнал об/мин, только канал вентилятора процессора PWM shunt имеет сигнал об/мин; Поэтому, матрица будет читать только об/мин устройства ШИМ, подключенного к каналу 1 сигнала сплиттера 1
Спецификация

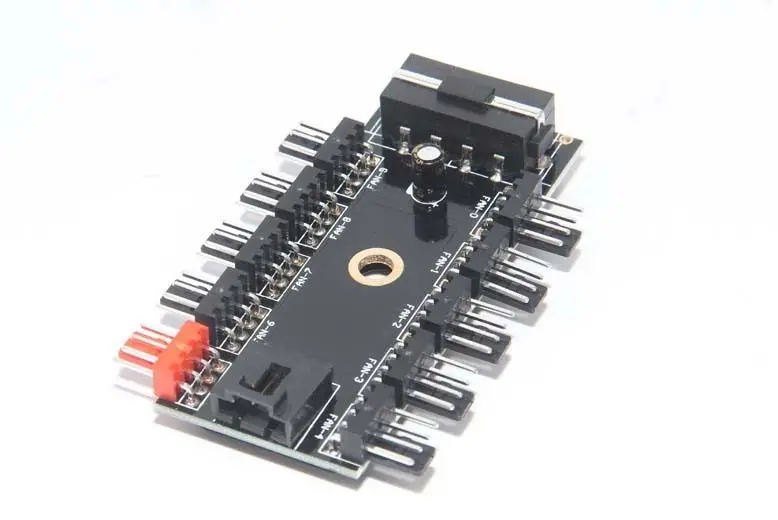

Тип: 10 портов 4pin ШИМ вентилятор концентратор
Мощность: Molex 4-контактный
Разъем A: 4-контактный ЦП/3-контактный вентилятор красный ЦП 4-контактный разъем
Разъем B: вентилятор от 0 до 9, 4-контактный/3-контактный корпус 4-контактный разъем для вентилятора
Разъем C: разъем PWM для сигнала об/мин возвращается на материнскую плату и управление PWM
Кабель: 60 см 2pin кабель, заблокирован для PWM соединителя, подключенного к материнской плате
Примечание:
Только вентиляторы на канале «CPU fan» используется для мониторинга.
Все подключенные вентиляторы следуют одному и тому же сигналу PWM. При использовании программного обеспечения контроллера вентилятора (например, вентилятор AI stuite / Xspert и легкая настройка и т. д.) все вентиляторы имеют одинаковое Управление скоростью
Комбинация возможностей PWM должна быть 4-контактной, но не все 4-контактные разъемы материнской платы реализованы по умолчанию или позволяют модуляции сигнала PWM. Пожалуйста, внимательно ознакомьтесь с документацией материнской платы.
Это просто вентилятор,
Только 4pin PWM скорость вентилятора может быть скорректирована с помощью программного обеспечения контроллера вентилятора,
3pin вентилятор будет работать на полной скорости, не может быть отрегулирован при подключении.
