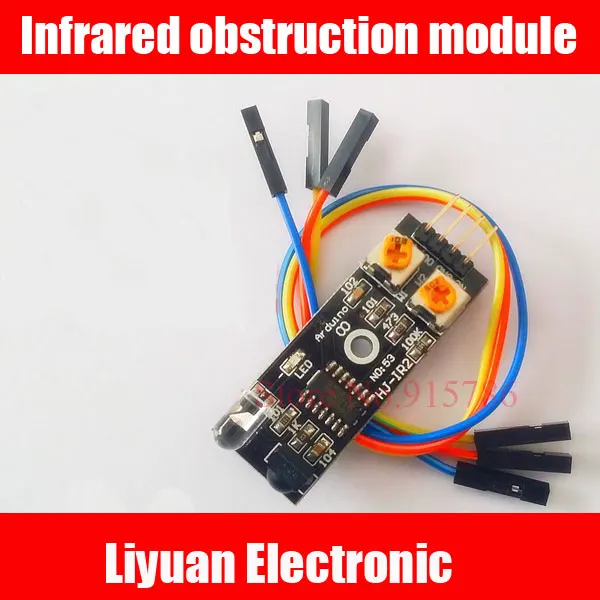

2 шт. инфракрасный защитный модуль/регулируемый фотоэлектрический

2 шт. инфракрасный защитный модуль/регулируемый фотоэлектрический

Во-первых, продукт имеет Простое описание   1. Продукт эквивалентен инфракрасному электронному переключателю, обнаружению низкого выходного барьера, обычно на высоком уровне.   2, передняя часть препятствий, инфракрасная трубка, выданная инфракрасным сигналом, полученным инфракрасным приемником назад, интегрированное усиление чипа, после сравнения, выход низкого уровня, загорается светодиодный модуль и может выводить сигнал низкого уровня, Сигнал может использоваться в качестве одночипового контроля входного сигнала Различные модули внешнего привода.   3, трехпроводная система модуля, VCC для оригинала + 5 В, выход для выхода сигнала, отрицательный источник питания GND.   4, расстояние обнаружения составляет около 1 ~ 30 см (расстояние обнаружения и длина напряжения питания, тока и окружающей среды, здесь только в качестве справки)   5. Рабочее напряжение 5 В рабочего тока 18-30 мА или около того.   Во-вторых, метод отладки модуля 1. Сначала определите, что датчик находится на расстоянии 50 см, не имеет препятствий. 2, 502 Регулируемое сопротивление против часовой стрелки в конце, обратите внимание, что не может быть чрезмерной силы, в противном случае это может повредить регулируемый резистор. 3, 103 Регулируемое сопротивление медленно по часовой стрелке медленно переносится до конца, а затем медленно поворачивается по часовой стрелке, чтобы увидеть, есть ли критическая точка в этом круге, может сделать датчик светодиодного освещения, сигнальная лампа, 103 регулируемые сопротивление против часовой стрелки, чтобы перезвоните мне 0,5-1 мм, может быть, Здесь для модуля для обнаружения самого длинного расстояния (для более короткого расстояния может быть сопротивление против часовой стрелки 103) Если вышеуказанная операция не освещает светодиодные фонари, то 502 сопротивления по часовой стрелке регулировки миллиметра или около того, а затем закрутить круг 103 резисторы выглядят не светодиодные, если не яркие, затем 502 Регулируемое сопротивление по часовой стрелке около 1 мм, затем поверните круг 103 сопротивления, так что повторно" Пока вы не обнаружите это яркое пятно. 4, датчик против измеренного объекта (не на черном объекте), расстояние между объектом и датчиком, который вы хотите измерить расстояние; фактическое расстояние обнаружения в соответствии с их собственной потребностью для определения регулировки расстояния преобладает.
