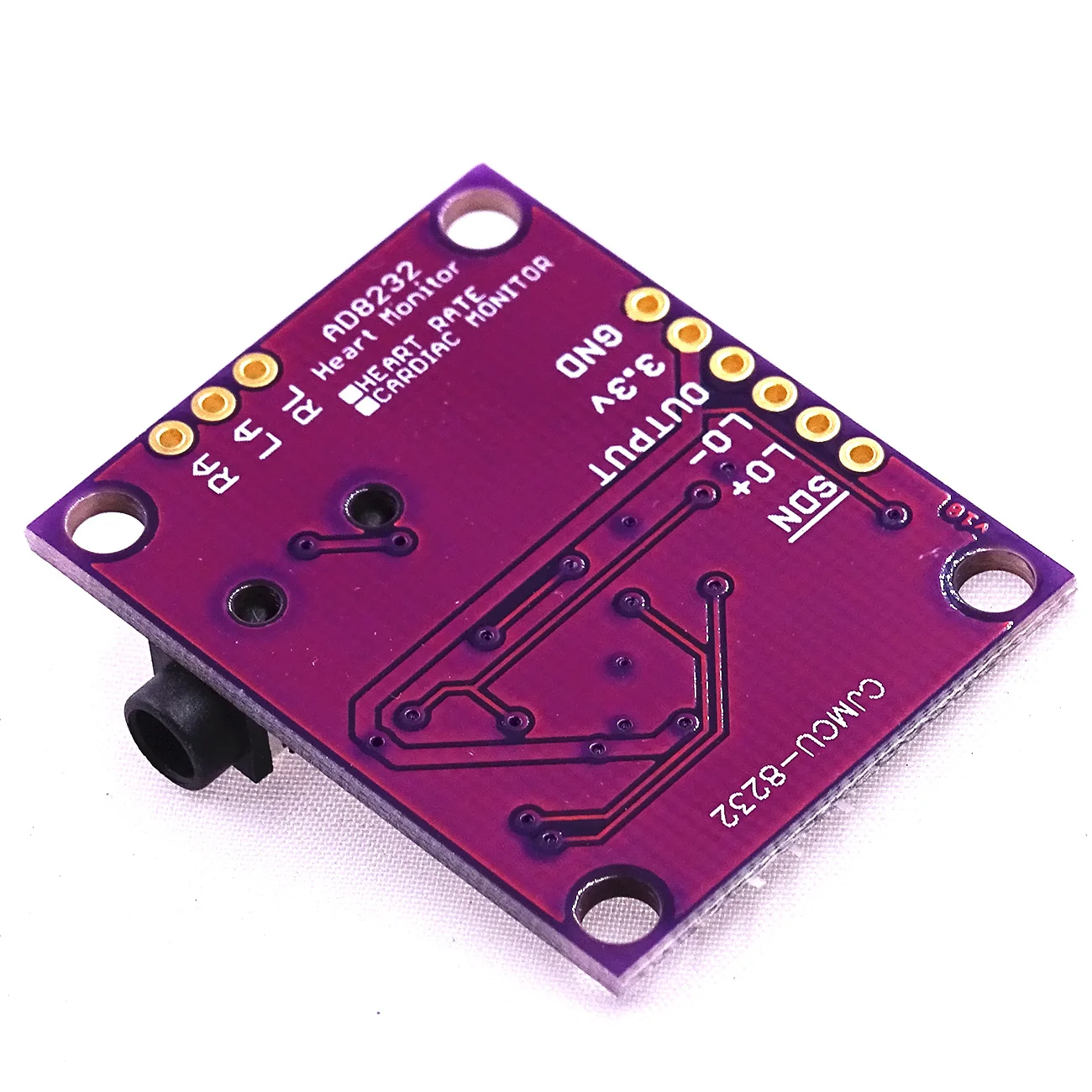

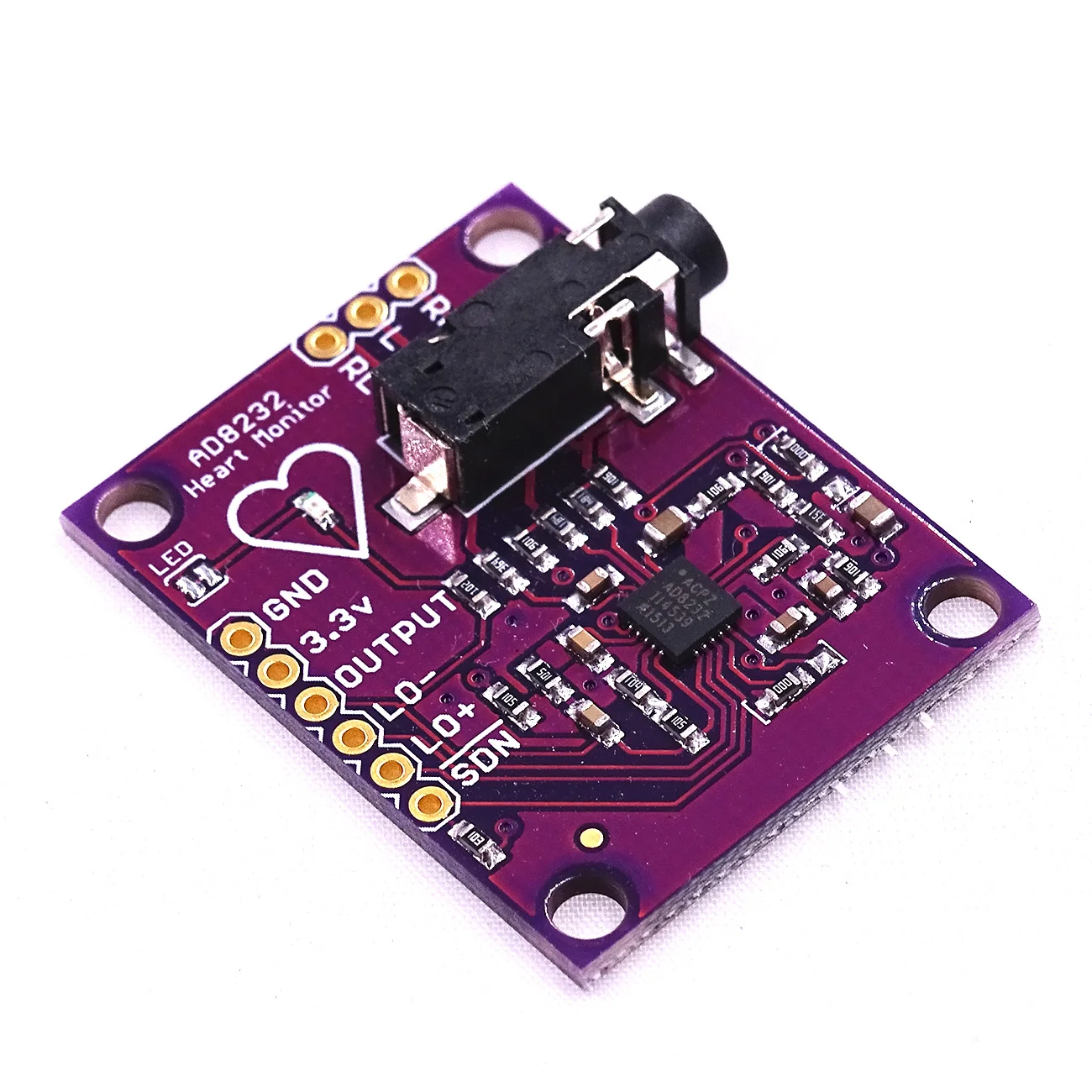

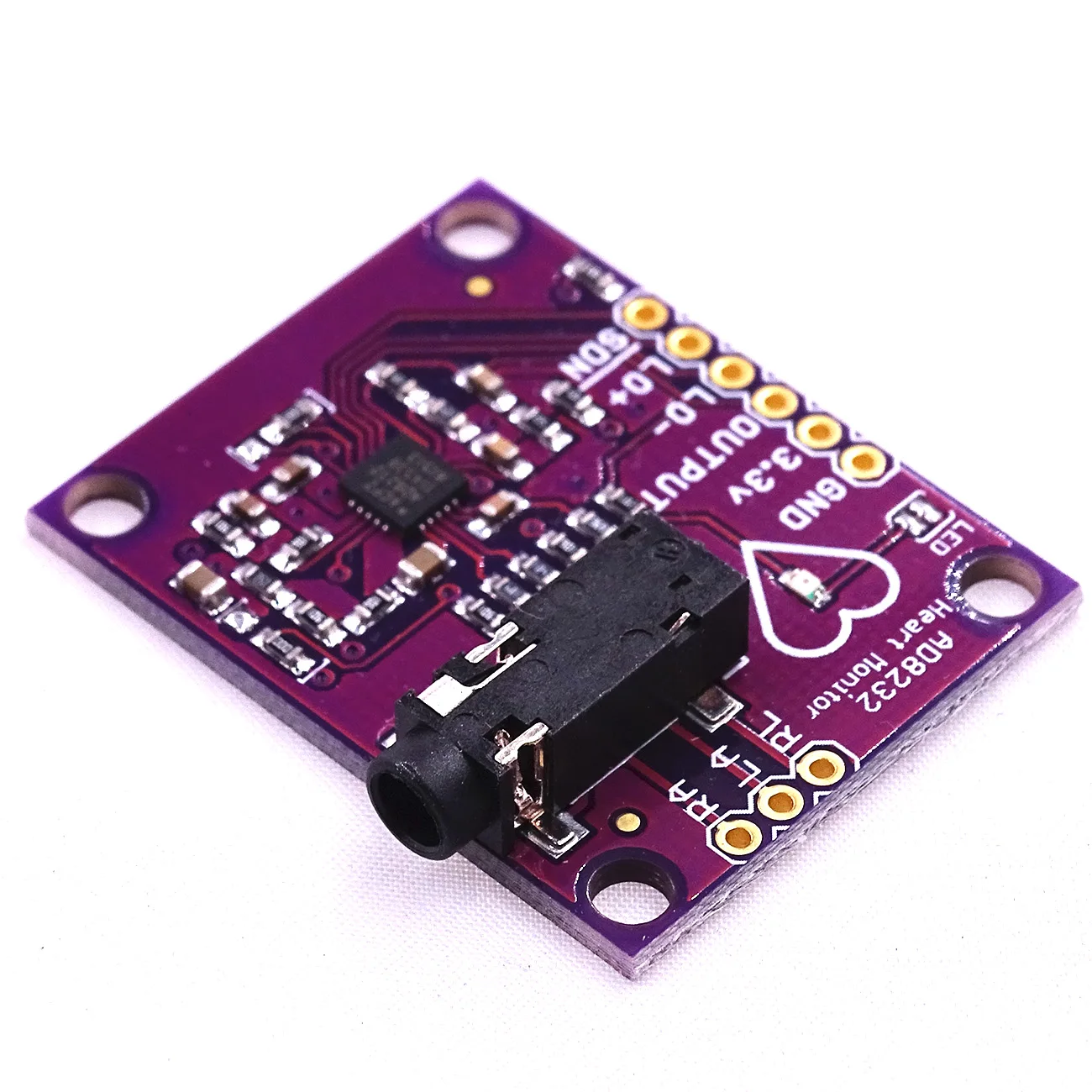

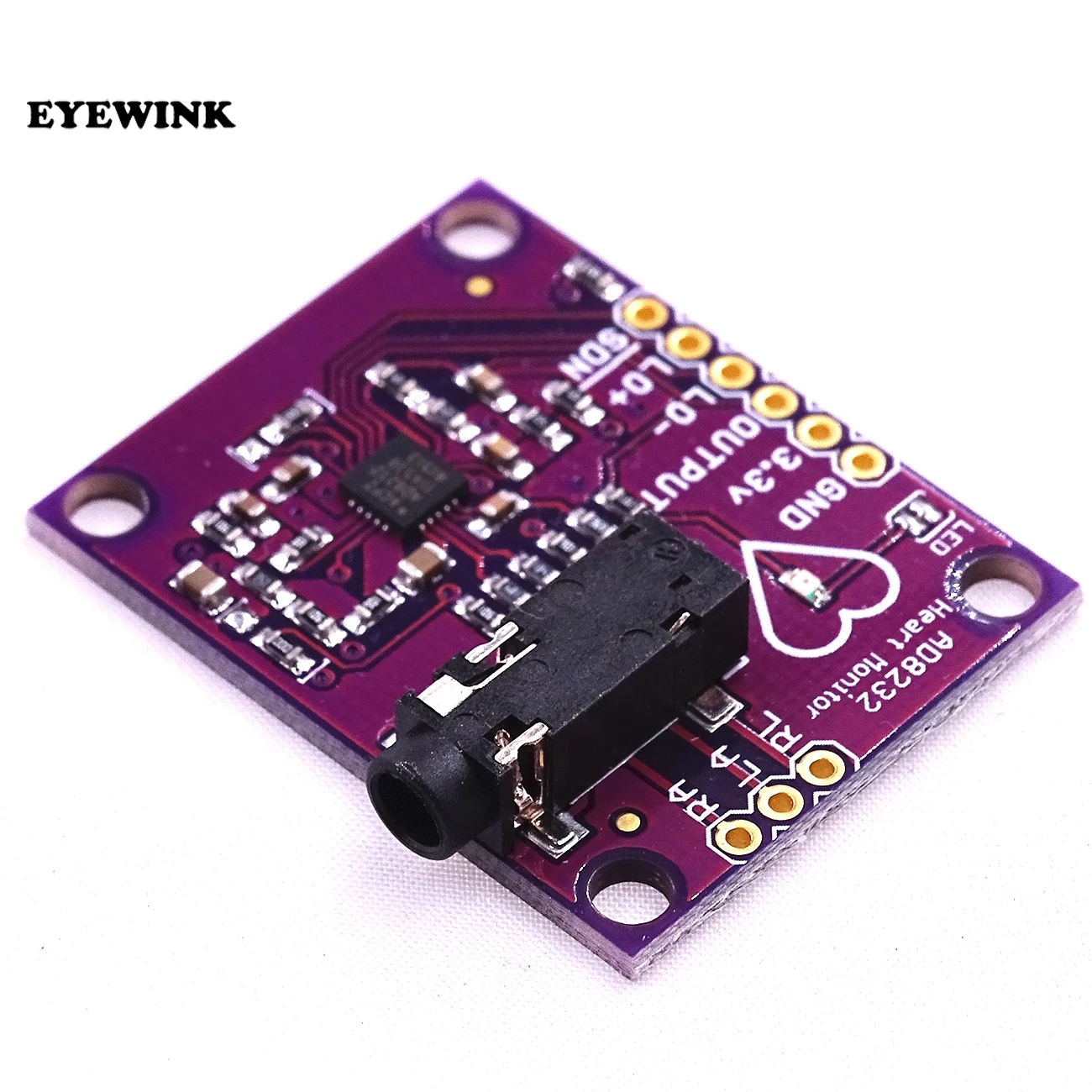

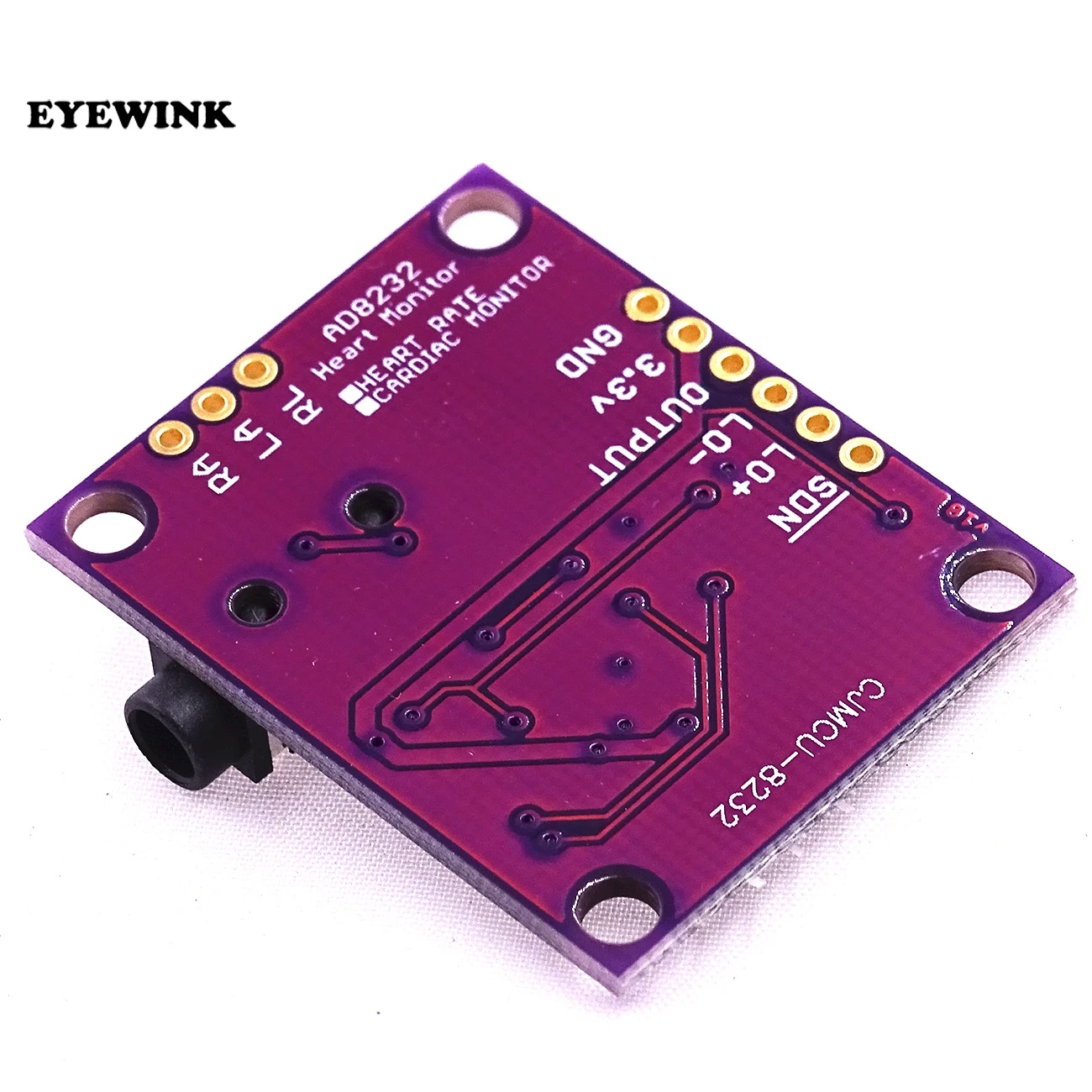

8232 AD8232 ЭКГ Физиологическое измерение пульса сердца модуль датчика

8232 AD8232 ЭКГ Физиологическое измерение пульса сердца модуль датчика

AD8232 модуль датчика Головных сердечный ритм мониторинг фронтальный AD8232-это комплексное переднее устройство для био-электрических сигналов сердечной буквыНет. Кондиционер для мониторинга сердечного ритма. Инструмент для ЭКГ и других биоэлектрических измерений, интегрированные сигнальные модули для кондиционера. Устройство предназначено для использования в чехол, когда есть движение или шум, генерируемый удаленным выводом, усилением и фильтрацией слабых биоэлектрических сигналов. Благодаря этой конструкции сверхнизкий уровень мощности ADC (ADC) или Встроенный микроконтроллер может легко захватывать выходной сигнал. Биполярный высокочастотный Фильтр AD8232, устраняющий артефакт движения и электродный потенциал полуячеек. Фильтрующая структура с плотно Соединенным измерительным усилителем может обеспечить одноступенчатый высокий коэффициент усиления и фильтр высоких частот, тем самым экономя пространство и стоимость. С помощью неиспользуемом ограничений AD8232 операционный усилитель для того, чтобы создать трехполюсной фильтром нижних частот, чтобы устранить дополнительного шума. Пользователь может выбрать частоту отключения фильтра, чтобы удовлетворить запросы всех различных типов приложений. Для улучшения линейной частотной интерференции системы и других отрицательных показателей CMRR, AD8232 a Встроенный усилитель для правоведения (RLD) и т. Д., приводные к использованию разъемы. AD8232 содержит быстрое восстановление, может уменьшить фильтр высоких частот, первоначально установленный феномен длинного хвоста. Если усилитель железнодорожных напряжения сигнала мутация происходит (например, свинец от чехол), AD8232 будет автоматически подстраиваются под большую фильтр среза. Эта функция позволяет AD8232 достичь быстрого восстановления, и, таким образом, после того, как электрод будет подключен к объекту измерения, можно будет сделать эффективным, как только измеренное значение. Гарантировать выполнение номинальной Выдерживают температуру в диапазоне 0 Применение Мониторинг физической активности и физических упражнений, пульсометрПортативный ЭКГПульт дистанционного управления ЗдравоохранениеИгровой периферииБиологический микроскоп обнаружения сигналаКонтактный номер, описание имени1 выход привода HPDRIVE Qualcomm drive. HPDRIVE должен быть подключен к первым фильтрующим конденсатору высокой проходимости.AD8232 Управляйте штифтом, чтобы держать HPSENSE с эталонным напряжением на том же уровне.2 + в инструментальном усилителе с положительным входом. + IN, как правило, подключается к электроду левой руки (LA).3-в отрицательный вход измерительный усилитель. -IN, как правило, подключается к электродам правой руки (RA).4. Отзывы RLDFB на правый руль. RLDFB-это отзывы о штифте с правой ручкой.Выход привода правого хода 5 RLD. Для подключения штифта к RLD, электрод должен приводиться (как правило, правая ножка).6 SW быстрое восстановление контактный выключатель. ПИН-кода должен быть подключен к выходу второй фильтр высоких частот.7 OPAMP + op-amp вход.8. Вспомогательный буфер REFOUT, выход. Выходной сигнал усилителя измерительного прибора указывает на этот потенциал.REFOUT должен использоваться в качестве цепи в любой момент в справочном сигнале, требующем виртуального заземления.9 OPAMP-инвертирующий входной терминал операционного усилителя.10 из операционный усилитель выход. Этот выход обеспечивает полностью кондиционированный сигнал сердечного ритма.Выход может быть подключен к входу АЦП.11 LOD-ВЫКЛ. Выход компаратора. DC свинцово-ВЫКЛ режим обнаружения, когда отключен от-в электроду,LOD-в высоком состоянии, и, напротив, в низком состоянии. В режиме обнаружения свинца, LOD-всегда в низком состоянии.Выход компаратора со свинцовым выводом. Режим обнаружения постоянного тока, когда электрод + IN отключен, LOD + находится в высоком состоянии,И, напротив, в низком состоянии. В режиме обнаружения, когда электрод «In» или «IN» отключен, LOD + находится в высоком состоянии,Находится в низком состоянии, когда два электрода подключены.12 мужчина +Вход управления выключением 13 SDN. Низкий уровень, управляемый SDN, вы можете перейти в режим отключения с низким энергопотреблением.14 входов для контроля режима выключения переменного/постоянного тока. Для режима выключения постоянного тока, если pin переменного/постоянного тока управляется низким.Для режима выключения переменного тока, если pin переменного/постоянного тока управляется высоко.15 FR быстро восстанавливает вход управления. FR, приводимый высоко, обеспечивает быстрый режим восстановления; В противном случае, он должен управляться низким.16 GND мощность заземления.17 + VS pin питания.18 REFIN вспомогательный буфер ввода. REFIN (входные штифты с высоким сопротивлением) может использоваться для установки эталонного уровня буфера напряжения.19 IAOUT измерительный усилитель, выход pin.Qualcomm detection input 20 HPSENSE, измерительный усилитель.HPSENSE должен быть подключен к R и C, чтобы установить частоту перехода блока блокировки.EP, открытый коврик. Открытый коврик должен быть подключен к GND или отключен.
