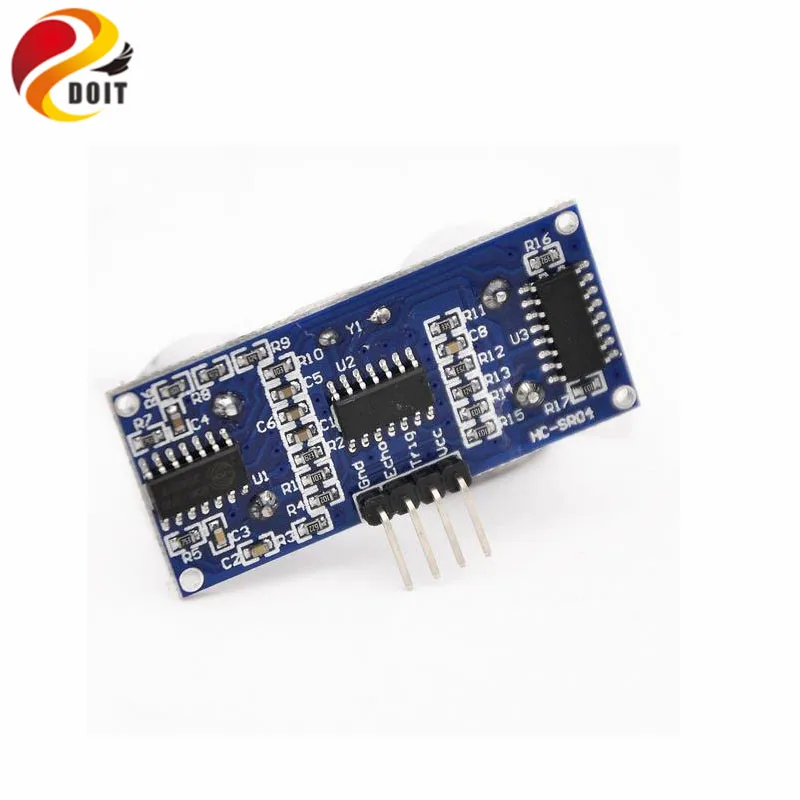

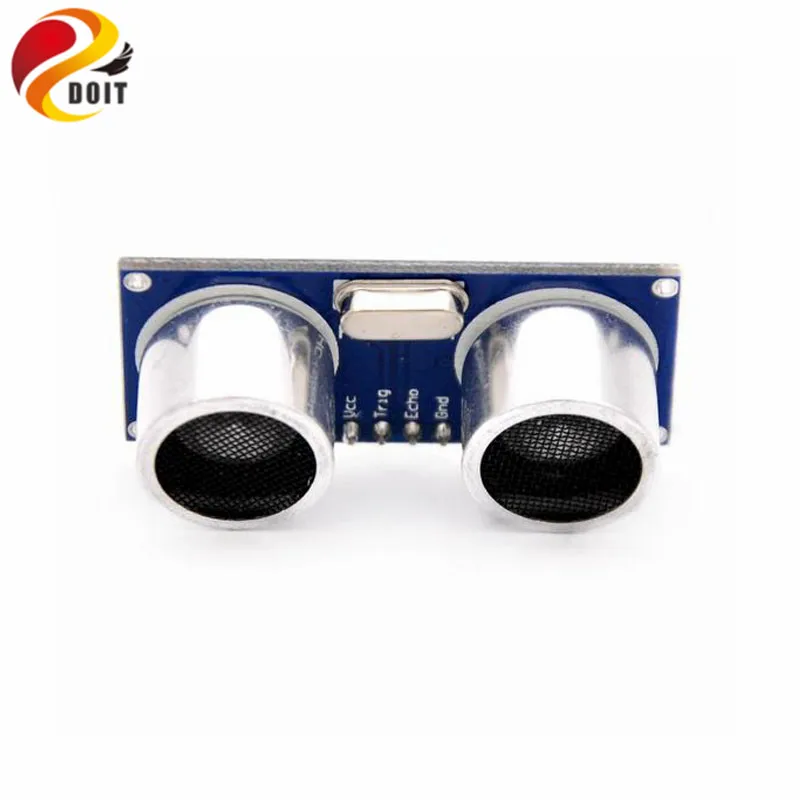

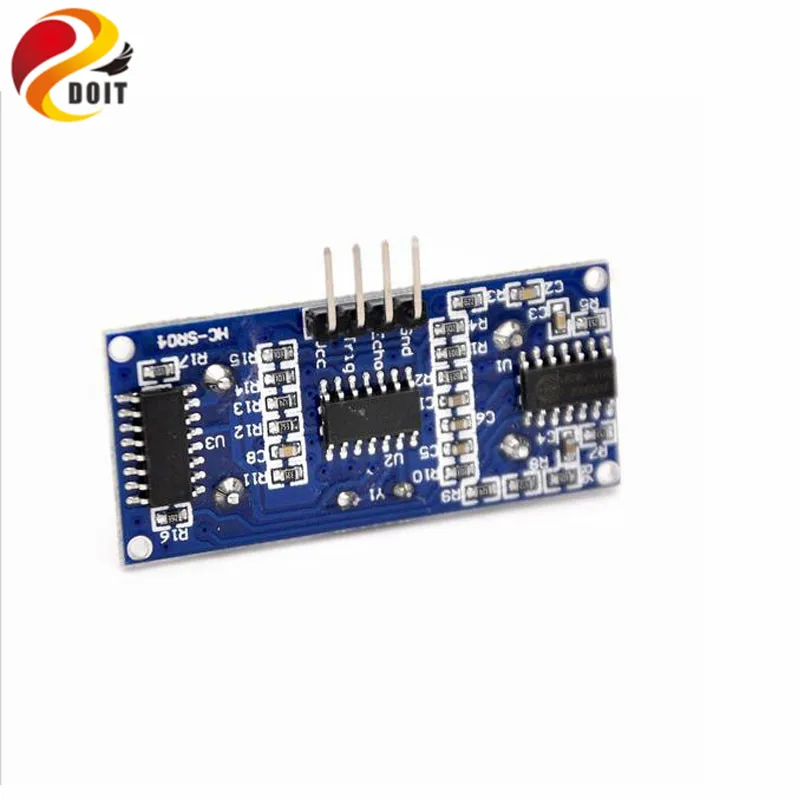

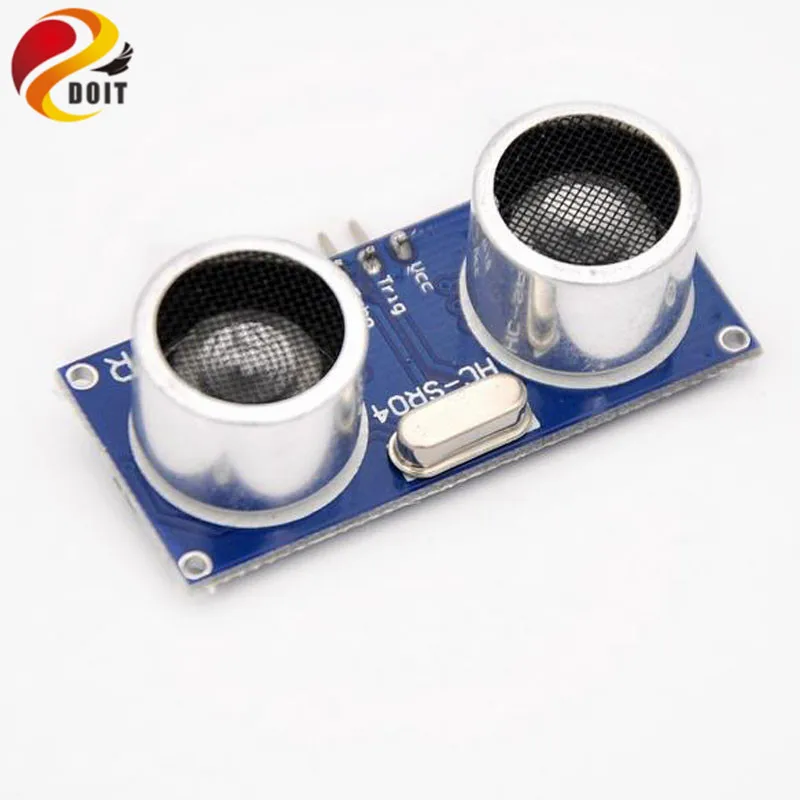

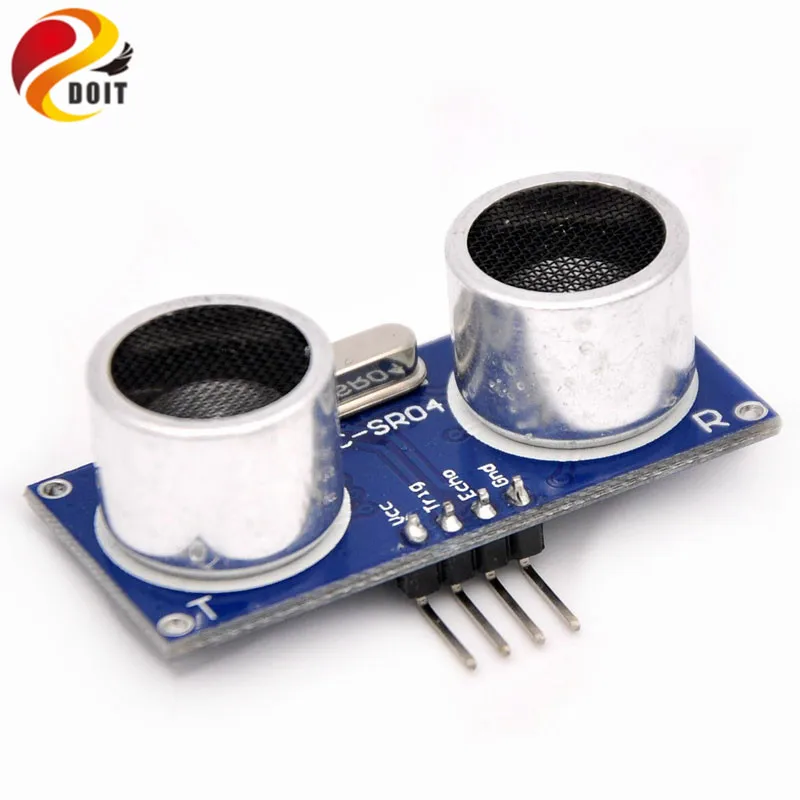

86057 1 шт. Ультразвуковой Модуль HC SR04 датчик измерения расстояния HCSR04

86057 1 шт. Ультразвуковой Модуль HC SR04 датчик измерения расстояния HCSR04

• Рабочее напряжение: 5 В (постоянный ток)
• Статический ток: менее 2 мА.
• Выходной сигнал: Электрический Частотный сигнал, высокий уровень 5 В, низкий уровень 0 В.
• Угол обзора датчика: не более 15 градусов.
• Расстояние обнаружения: 2 см-450 см.
• Высокая точность: до 0,3 см
• Входной сигнал триггера: 10us TTL impulse
• Эхо-сигнал: выход TTL PWL сигнал

Режим подключения:

• VCC
• Триг (Т)
• Эхо (R)
• GND

Метод использования:

Модуль питания с 5 В, выход будет 5 В, в то время как препятствия в диапазоне, или 0 В, если нет. Выходной штырь этого модуля используется в качестве импульсного выхода при противоугонном модуле и без ножки при диапазоне модулей.

Примечание:Модуль должен быть вставлен в цепь перед питанием, что позволяет избежать высокого уровня неправильной работы; Если нет, то питание снова.


Принцип работы модуля:

• Принять IO триггер через поставку по крайней мере 10us последовательности сигнала высокого уровня.
• Модуль автоматически отправляет восемь квадратных волн 40 кГц и автоматически определяет получениеВозвращающийся импульсный сигнал.
• При возврате сигналов, через выход высокого уровня и время высокого уровняНепрерывное время от ультразвуковой передачи до приема. Расстояние испытания =(Время высокого уровня * скорость звука (340 м/с) / 2.

Примечание:Этот модуль не подходит для подключения к электрической энергии, если вам нужно подключить этот модуль с электронной мощностью, тогда позвольте терминалу GND этого модуля быть подключенным первым, в противном случае, это повлияет на нормальную работу модуля.

Ультразвуковой кронштейн>

• Ультразвуковой Модуль: 1 шт.
