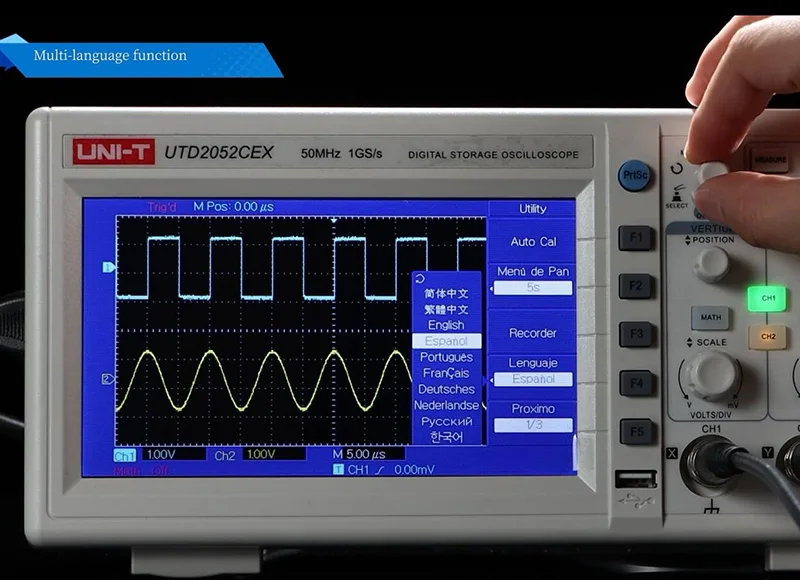

UNI-T UTD2052CEX цифровой осциллограф 2CH 50 МГц прибор для измерения 7-дюймовый

Сравнение модели

UTD2025CL

UTD2052CL

UTD2052CEX

UTD2102CEX

Каналы

2

2

2

2

Полоса пропускания

25 МГц

50 МГц

50 МГц

100 МГц

Частота образцов

250 мс/с

500 мс/с

1GS/s

1GS/s

Время подъема

≤ 14 нс

≤ 7 нс

≤ 7 нс

≤ 3,5 нс

Глубина памяти

25 КПТС

Скорость получения сигнала

≥ 2000wfms/s

Вертикальная чувствительность (V/div)

1 мВ/div ~ 20V/div

Диапазон времени (s/div)

10NS/div ~ 50s/div

5ns/div ~ 50s/div

2ns/div ~ 50s/div

2ns/div ~ 50s/div

Хранение

Настройка, волна, битовая карта

Триггер

Триггер Частотомер

6-bit триггер Частотомер

Триггер уровень на прицел винтовки

Внутренний

± 5div вдали от центра экрана

EXT

± 3 в

Объем торможения

80ns ~ 1.5s

Триггер кромки

Тип края

Ascend, Descend, Ascend & Descend

Триггер ширины импульса

Режим запуска

Чтобы быть больше, меньше или эквивалентно ширине положительного/отрицательного импульса

Ширина импульса

20ns ~ 10s

ALT TRIG

Триггер CH1/CH2

Кромка и ширина импульса

Края, ширина импульса и видео

Измерение

Курсор

Ручной режим

Разница напряжения (ΔV) между курсорами;

Разница во времени (ΔT) между курсорами;

Взаимный (1/ΔT)

Режим отслеживания

Напряжение и время сигнала

Автоматический режим

Возможно отображение курсора во время автоматического измерения

Автоматическое измерение

Пиковое значение, амплитуда, максимальное значение, минимальное значение, верхнее значение, нижнее значение,

Среднее значение, среднее значение, среднее значение корня, превышение, prshoot, частота, цикл,

Время работы, время спуска, ширина положительного импульса, ширина отрицательного импульса, положительный рабочий цикл,

Отрицательный рабочий цикл и задержка.

Математическая операция

+, -, ×, ÷

Сохраненная форма сигнала

20 групп сигналов и 20 видов настройки

FFT

Окно

Hanning, Hamming, Blackman, Rectangle

Точка самплина

1024 точек

Фигурка лиссажа

Разница в местоположении фазы

± 3 градуса

Интерфейс

USB OTG,Pass/Fail

USB OTG

Общая характеристика

Мощность

100-240В переменного тока, 45-440 Гц

Дисплей

7 дюймов 64k цветной TFT LCD, 800 × 480

Цвет изделия

Белый и серый

Вес нетто продукта

2,2 кг

Размер изделия (W×H×D)

306 мм × 147 мм × 122 мм

Стандартные аксессуары

Probe× 2 (1 ×,10 × Переключаемый), шнур питания, usb-кабель, CD-диск программного обеспечения ПК

Стандартная индивидуальная упаковка

Подарочная коробка, руководство на английском языке
