Описание товара
Brand NameMASHI LASERModel Number3ND583is_customizedYesDIY SuppliesMetalworkingMeasurement unit100000015Each pack1
Изображение продукта |
Принцип работы этого производителя |

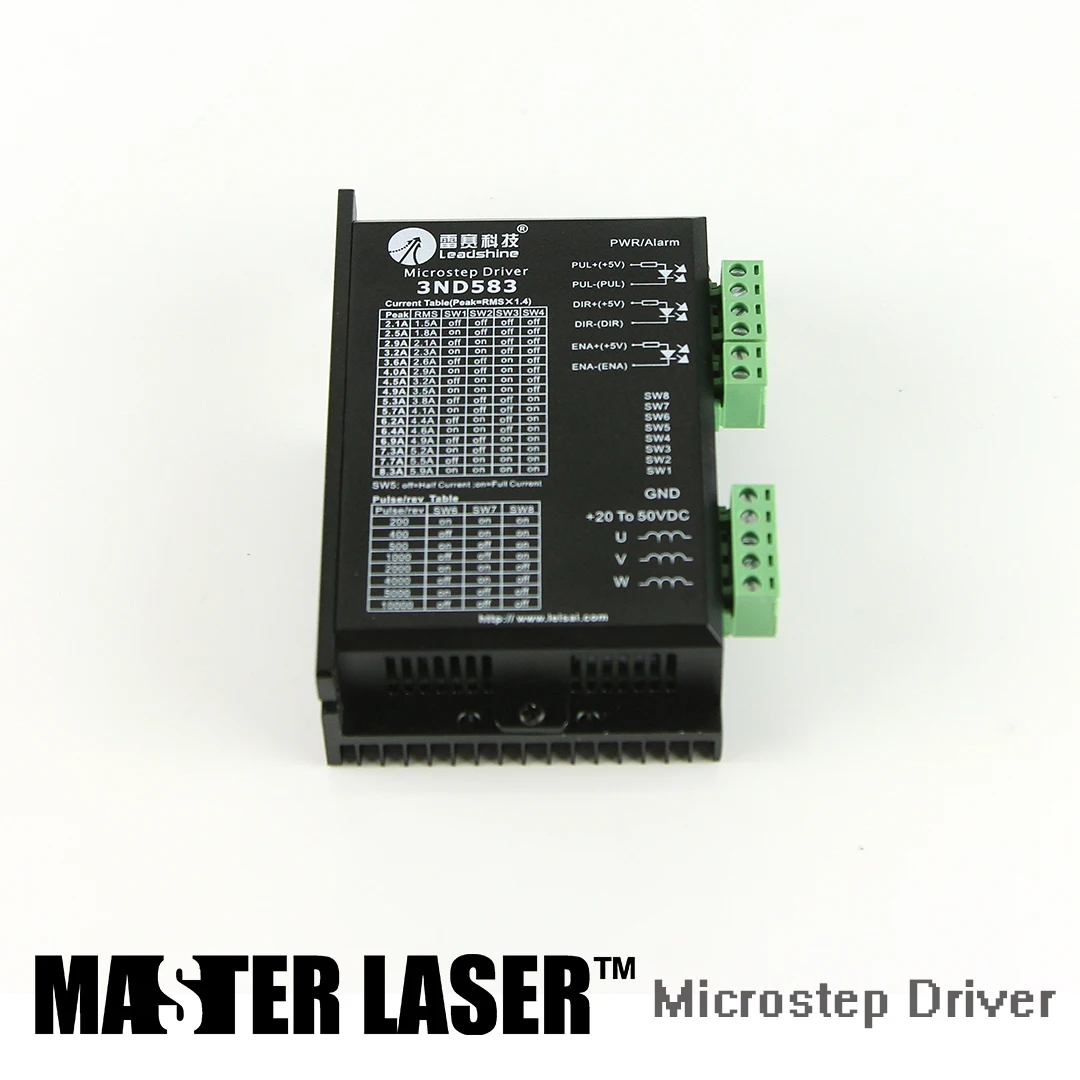

В 3ND583 высокого разрешения 3 фазы микрошаговый драйвер на основе точность текущий контроль технологий. Она подходит для вождения 3-фазный гибридный шаговые двигатели из (Национальная ассоциация владельцев электротехнических Размер 17 до 34. Используя передовую технологию контроля чистого синусоидального тока, и шум и вибрация шагового двигателя были значительно уменьшены, что делает шаговые двигатели предлагают сервообразные представления. По сравнению с 3MD560, это легче и меньше, и по сравнению с большинством микрошаговых водителей на рынке, как водительское отопление, так и моторное отопление были уменьшены на 15-30%.
Особенности |
© Высокая производительность, низкий уровень шума и потери стоимости
© Низкий нагрев водителя и низкий нагрев двигателя
© Напряжение питания до 50 В постоянного тока
© Выходной ток до 8.3A (RMS 5.9A)
© Вход сигнала ttl Совместимость
© Автоматическое уменьшение холостого хода
© Подходит для 3-фазных шаговые двигатели, включая 3 свинцовых и 6 свинцовых двигателей
© Оптически изолированный дифференциальный вход сигналов, частота импульса до 300 кГц
© 8 выбор разрешения до 10000 шагов/rev
© Настройка тока переключателя DIP с 16 различными значениями
© Режимы PUL/DIR и CW/CCW опционально
© Защита от перенапряжения, короткого напряжения, перегрузки по току и короткого замыкания
Небольшой размер для легкого монтажа
Ø Электрический
Параметры | 3ND583 | |||
Мин | Типичное | Макс | Блок | |
Выход ток | 2,1 (1.5A RMS) | - | 8,3 (5,9 RMS) | А |
Напряжение питания | 20 | 36 | 50 | Постоянный ток |
Логический сигнал ток | 7 | 10 | 16 | MA |
Импульсная Входная частота | 0 | - | 300 | КГц |
Сопротивление изоляции | 500 | - | - | МОМ |
Pin Функция | Детали |
PUL + (+ 5 V) | Импульсный сигнал: в один Pulse (пульс/направление) режим, этот вход символизирует импульсный сигнал, эффективное каждый восходящий или заднему (установлен внутри джемпер J1); 4-5 в при PUL-HIGH, 0-0,5 В при PUL-LOW. В режиме двойного импульса (пульс/пульс) этот вход представляет по часовой стрелке (CW) пульс. Для надежного отклика ширина импульса должна быть длиннее 1,5 s. Серия соединяет резисторы для ограничения тока при использовании + 12 В или + 24 В. |
Пул-(пул) | |
Дир + (+ 5 V) | Дир сигнала: в режиме одиночного импульса этот сигнал имеет низкий/высокий уровень напряжения, представляет собой два направления вращения двигателя; в импульсном режиме (установлен внутри J1), этот сигнал-счетчик часов (CCW) импульса, эффективный для низкого уровня. Для надежного отклика на движение, DIR сигнал должен быть впереди PUL сигнала на 5s как минимум. 4-5 в при DIR-HIGH, 0-0,5 В при DIR-LOW. |
DIR-(DIR) | |
Ена + (+ 5 V) | Включение сигнала: этот сигнал используется для включения/отключения драйвера. Высокий уровень (NPN контрольный сигнал, PNP и дифференциальные сигналы управления, а именно низкий уровень для включения.) для включения драйвера и низкий уровень для отключения драйвера .. Обычно не подключен (включен). |
Эна-(Ена) |
Вы можете купить шаговый двигатель и блок питания для этого шагового двигателя по этой ссылке
Вы можете скачать инструкцию шагового двигателя по этой ссылке Dropbox
//www.dropbox.com/s/qa9ibxjmw9ly1ii/Step%20Motors.zip
