Особенности:

Описание:

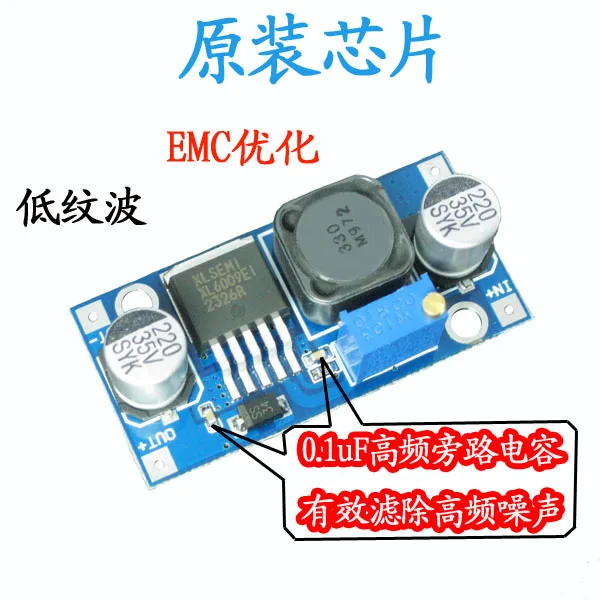

DSN6009-это модуль импульсного повышения производительности тока (boost) 4A. Модуль использует второе поколение высокочастотной технологии переключения XL6009E1 core chip performance, чем Технология первого поколения LM2577. Модуль повышения XL6009 по более низкой цене, улучшенная производительность, модуль LM2577 будет устранен.

Широкое входное напряжение 3 В ~ 32 В, оптимальный диапазон рабочего напряжения 5 ~ 32 В;
Широкое выходное напряжение 5 В ~ 35 В;
Built-4A высокоэффективный MOSFET переключатель, поэтому эффективность до 94%; (LM2577 ток 3A)
Ультра-высокая частота переключения 400 кГц, может использовать фильтрующий конденсатор небольшой емкости, который способен достичь очень хороших результатов, Пульсация меньше и меньше. (Частота LM2577 всего 50 кГц)

Технические параметры:


Характеристики модели: модуль наддува DSN6009
Модульная природа: неизолированный boost (BOOST)
Выпрямление: несинхронное выпрямление
Диапазон входного сигнала: 3В ~ 32В
Диапазон выхода: 5 В ~ 35 в
Входной ток 4A (максимум), без нагрузки 18 мА (Вход 5 В, выход 8 в, без нагрузки менее 18 ма. Чем выше напряжение, тем выше ток нагрузки.)
Эффективность преобразования: <94% (чем больше давление, тем ниже эффективность)
Частота переключения: 400 кГц
Выходная пульсация: 50 мВ (чем выше напряжение, тем выше ток, тем больше пульсация)
Регулирование нагрузки: 0.5%
Регулирование напряжения: 0.5%
Рабочая температура:-40 ~ + 85

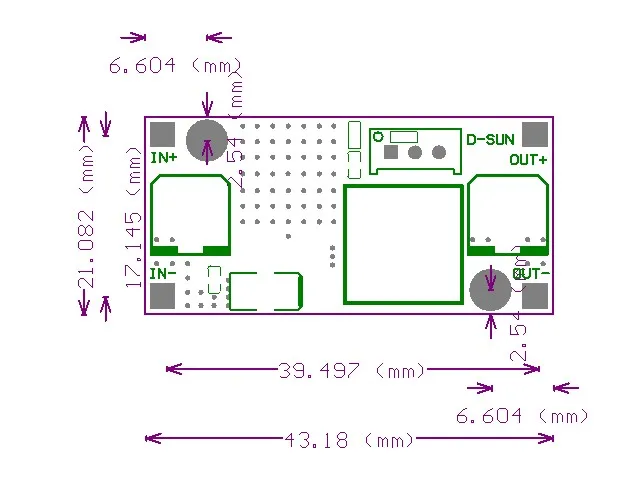

Размеры: 43 мм * 21 мм * 14 мм (Д * Ш * В)
