Комплект макетной платы Altera FPGA CYCLONE IV EP4CE основная плата + модуль камеры VGA USB

Altera FPGA Development Board Kit CYCLONE IV EP4CE основная плата + модуль камеры + VGA модуль + высокоскоростной USB Blaster + SDRAM ModuleAta010

Примечание: Мы отправим 30 Вт или 500 Вт пикселей, как вы выбрали, и штифт был припаян.

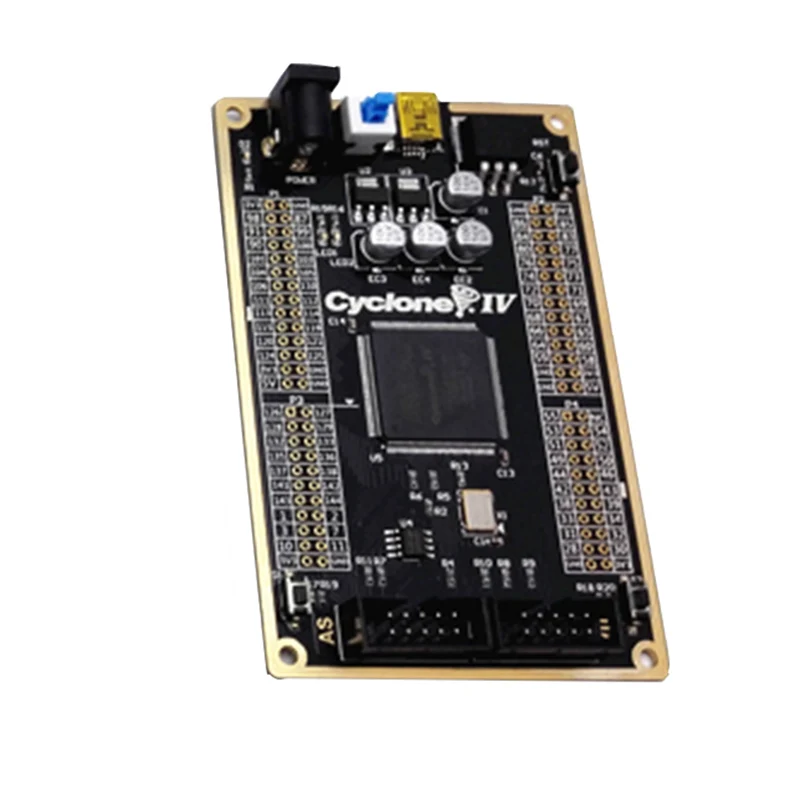

(1)AlteraОсновная плата FPGA

Основная плата FPGA не содержит модуль внешнего расширения SDRAM. Для FPGA, в зависимости от приложения, вы можете использовать SDRAM или нет. При использовании в качестве чистого логического управления и без кэширования большой емкости SDRAM не нуждается в нем, сохраняет много доступных контактов IO и выполняет сложные функции и задачи без sdram; когда вам нужно сделать NIOS, Или нужен большой объем кэша, SDRAM понадобится, но будет занимать 40 или около того контактов, оставшаяся булавка будет меньше. Таким образом, эта основная плата, учитывая дизайн разного использования баланса, подходит для DIY, SDRAM в качестве модуля, вы можете выбрать в соответствии с их потребностями. Основная плата содержит большой объем EPCS, модель M25P16, будь то логичный или Nios.

Аппаратный параметр:

• Основной чип: ALTERA FPGA Cyclone IV чип EP4CE6E22C8

• Режим загрузки: Поддержка AS/JTAG

• Питание: обеспечивает 5 В DC разъем питания и разъем USB интерфейса, два режима питания

• Светодиодный индикатор питания Светильник

• Чип последовательной конфигурации большой емкости EPCS16

• 50 м cystal осциллятор

• Размеры: 10 см x 6,5 см

Схема

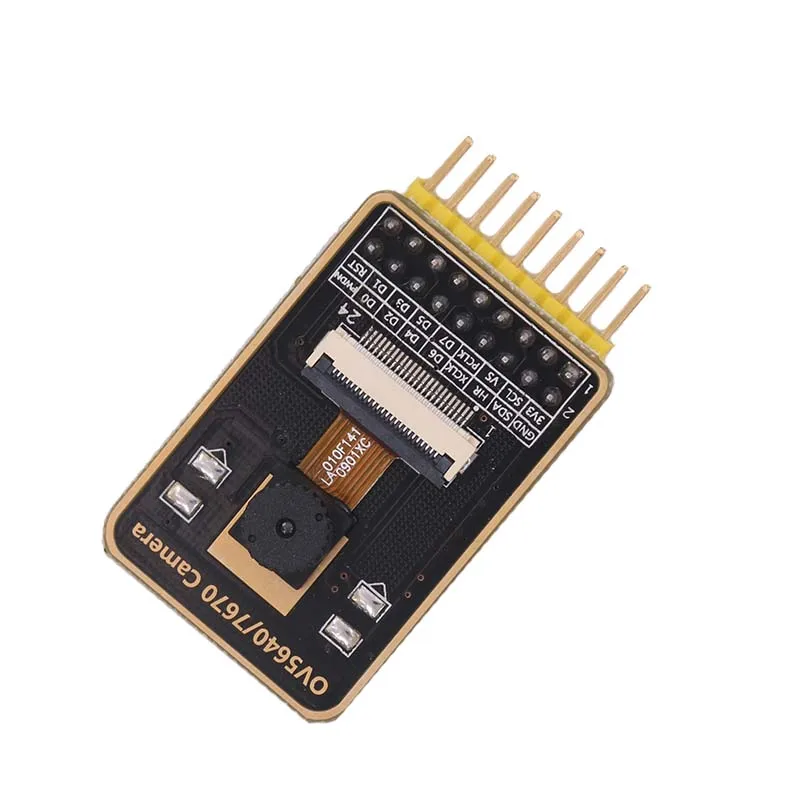

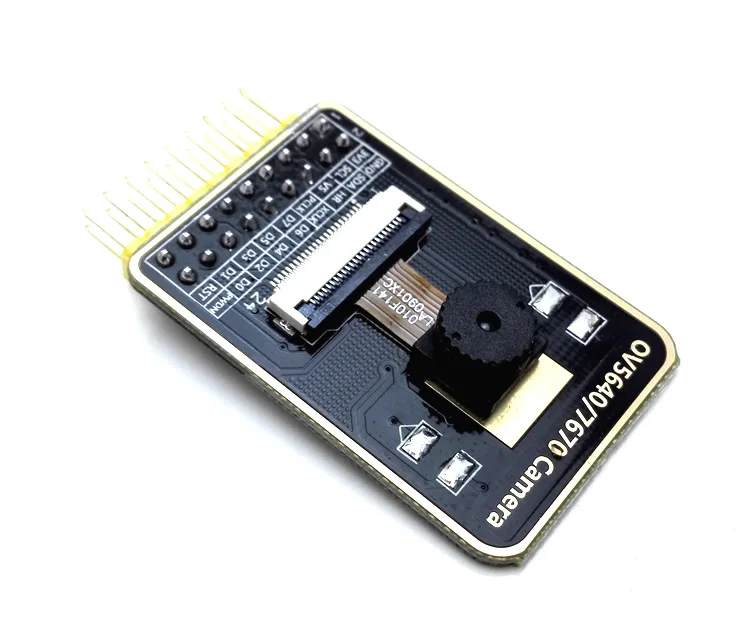

(2)OV7670 CMOS модуль камеры

OV7670 CAMERACHIPTM датчик изображения, малый размер, низкое рабочее напряжение, обеспечивает монолитную VGA камеру и изображение, может выводить всю рамку, суб разрешение выборки, взять окно путь 8 данных. Изображения VGA до 30 кадров в секунду. Пользователь может полностью контролировать качество изображения, формат данных и режим передачи. Все функции обработки изображений включают гамма-кривую, баланс белого, насыщенность, цветность и так далее. Они могут быть запрограммированы через интерфейс SCCB. OmmiVision технология датчика уникальное применение датчика изображения, путем уменьшения или устранения оптических или электронных дефектов, таких как фиксированный шум узора, хвост поплавок и т. Д., для улучшения качества изображения, цвет изображения чистый стабильный.

• Фоточувствительный Массив 640X480

• Ввода-вывода напряжения 2,5 V до 3,3 V (внутренний LDO 1,8 V)

• Энергопотребление 60 мВт/15 кадров в секунду VGA YUV

• Режим сна <20 mu A

• Температура от-30 до 70 градусов по Цельсию

• Стабильная работа от 0 до 50 градусов по Цельсию

• Формат вывода (8 бит), YUV/YCbCr4:2:2, RGB565/555/444, GRB4:2:2, Raw, RGB, Data

• Оптические размеры 1/6"

• Угол поля 25 градусов

• Максимальная частота целомудрия 30 кадров в секунду VGA

• Чувствительность 1,3 В/(люкс-сек)

• Отношение сигнал-шум 46 дБ

• Динамический диапазон 52 дБ

• Шаблоны просмотра являются линейными

• Электронная экспозиция, от 1 до 510 линий

• Площадь пикселя 3,6 м x 3,6 мкм

• Темный ток 12 мВ/с при 60 град С

• Хорошая емкость 17Ke

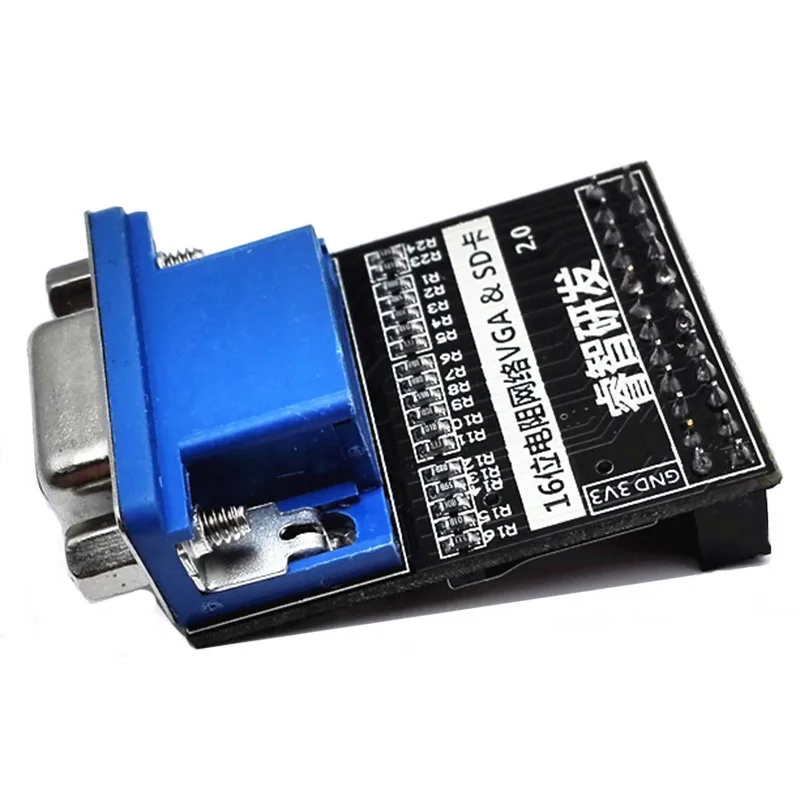

(3) модуль VGA

• Передняя часть: VGA модуль, 16 бит истинного цвета (поддержка 65536 цветов) Резистор сети

• Другая сторона: схема sd-карты, с сиденьем sd-карты, этот модуль может быть подключен к VGA дисплею, с камерой, вы можете собирать изображения и отображаться на дисплее, можно подключить sd-карту, эксперимент по чтению и написанию sd-карт, чтение фотографий sd-карт, отображение на мониторе

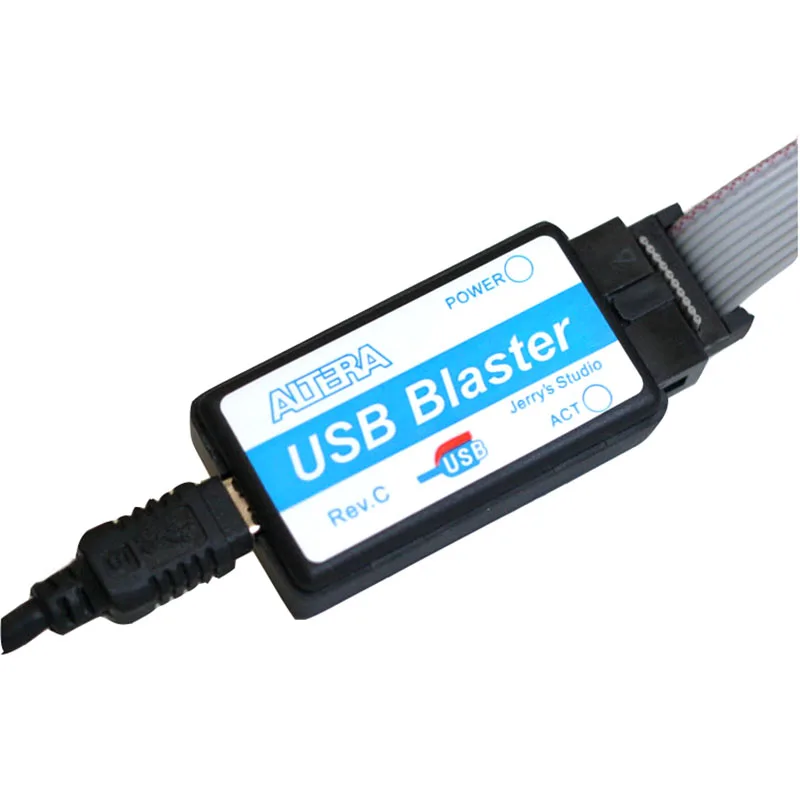

(4) Высокоскоростной USB бластер

• Так как загрузка может работать напрямую, без подключения и воспроизведения, без отключения питания

• Поддержка загрузки JTAG, AS, PS mode

• Поддержка XP/WIN7/WIN8/WIN10

• Система отладки NiosII и поддержка JTAG_UART

• Стабильная поддержка функций SignalTap, II, встроенного логического анализатора

• Простота в использовании: интерфейс MiniUSB, Простота подключения, 2 индикатора состояния

1 * Altera FPGA основная плата(Штыревой разъем был припаян)

1 * модуль камеры

1 * VGA модуль

1 * USB бластер

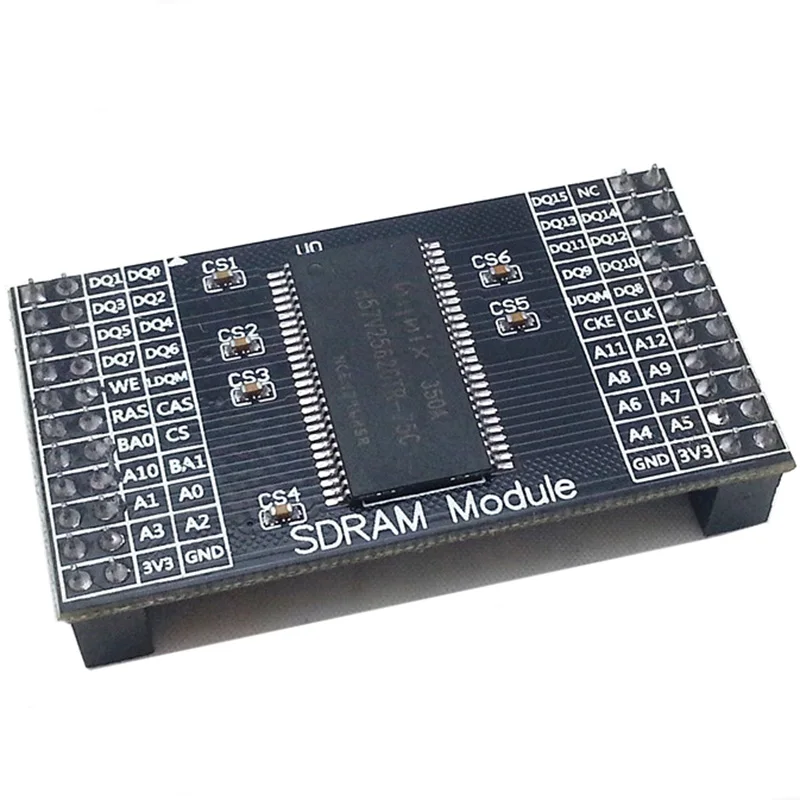

1 * модуль SDRAM
