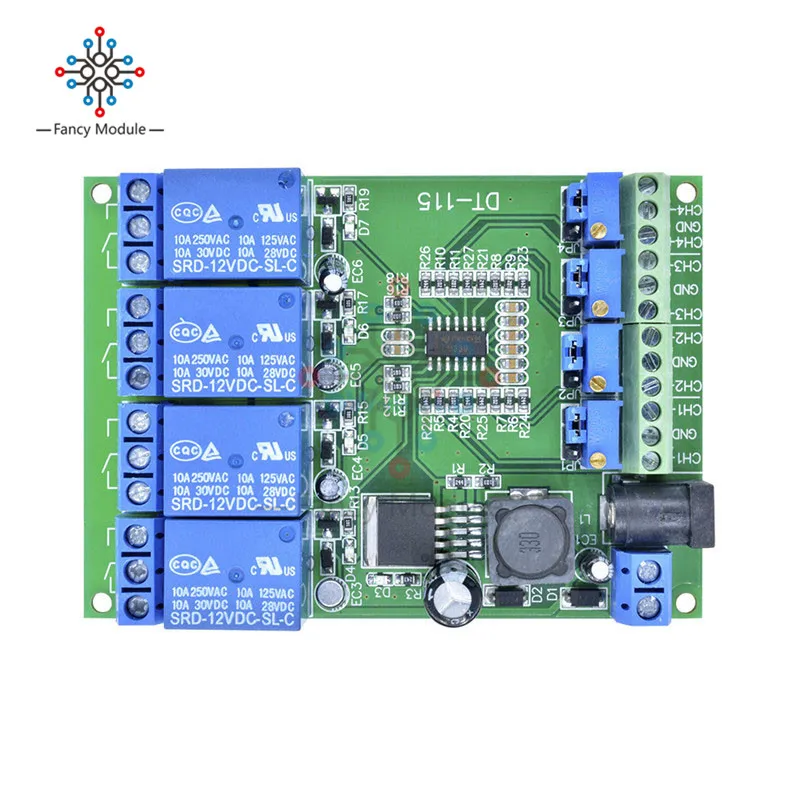

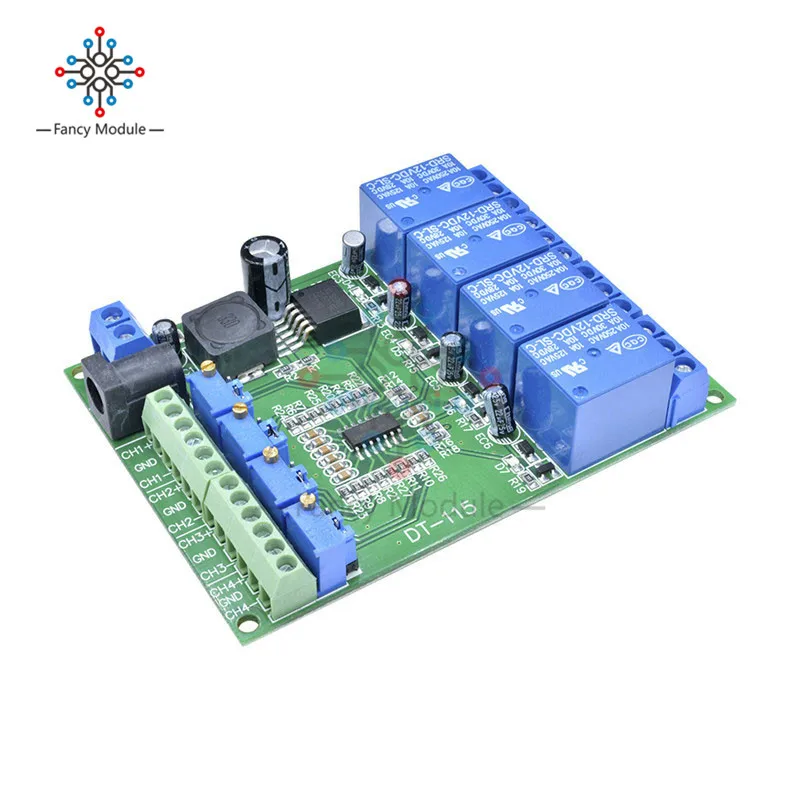

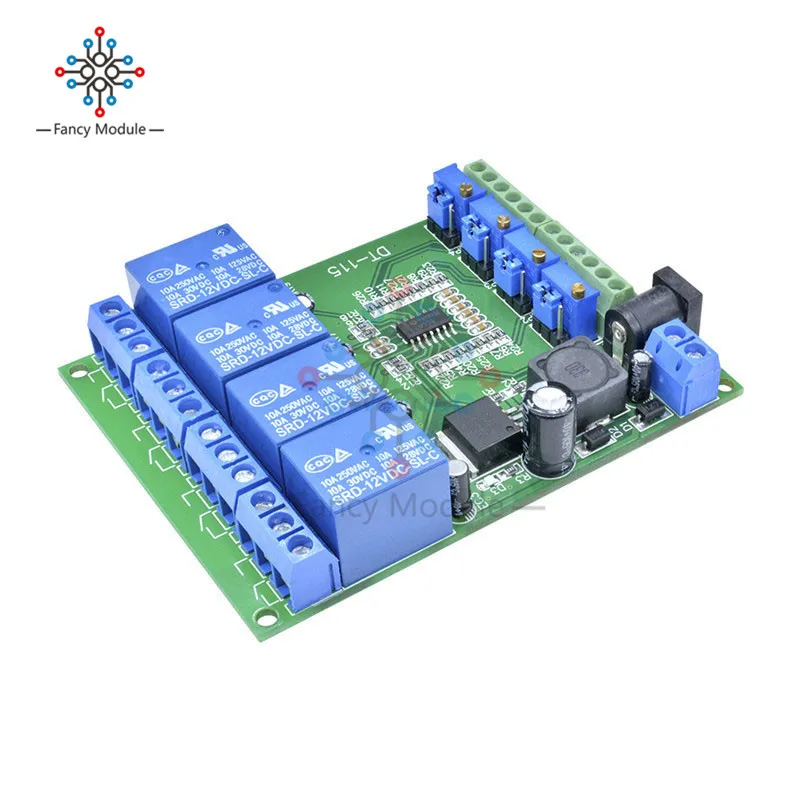

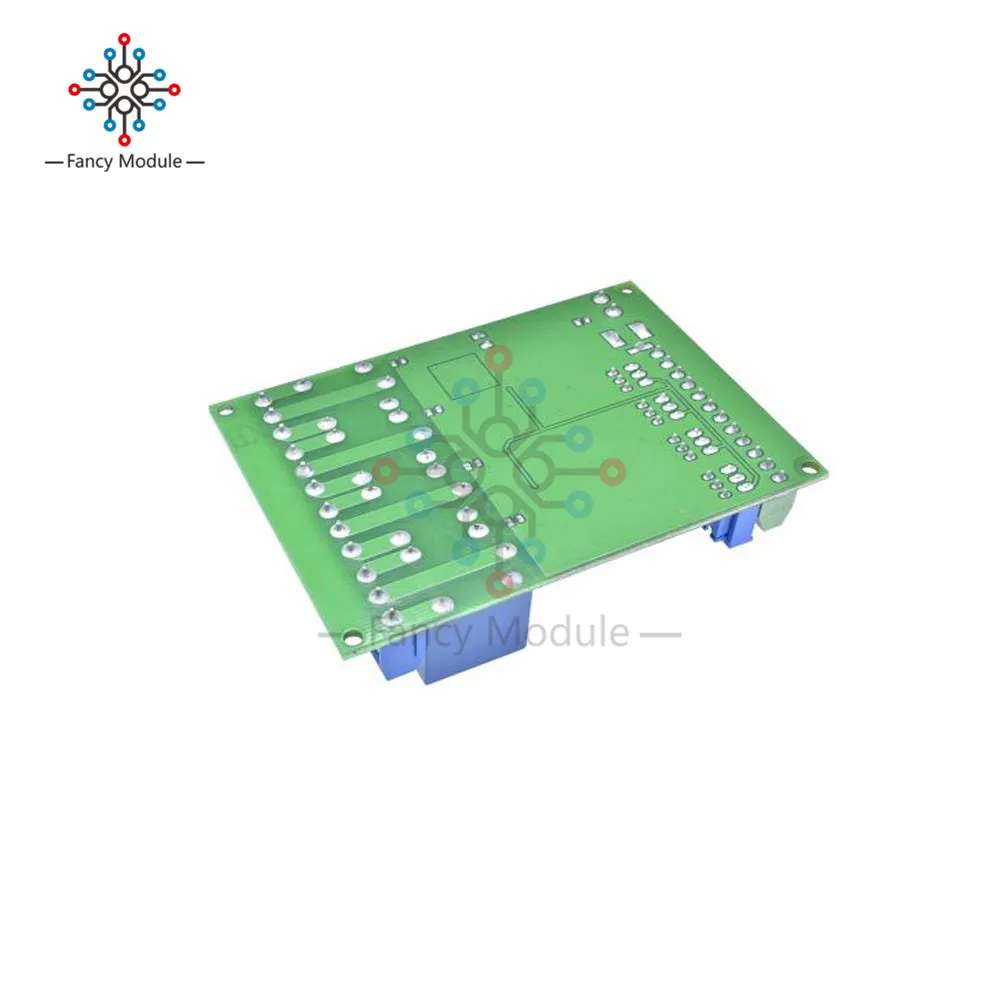

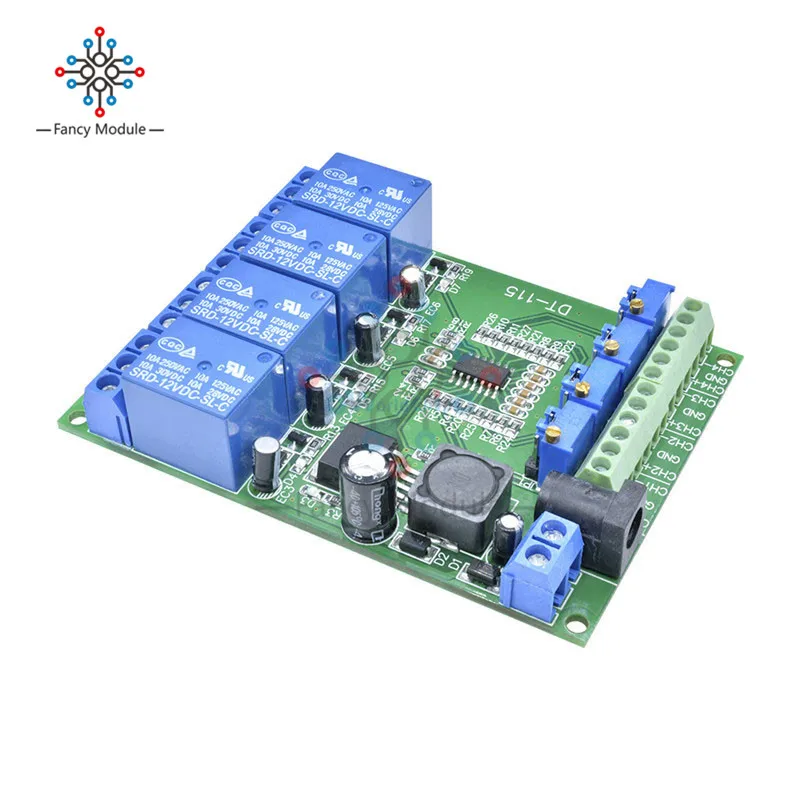

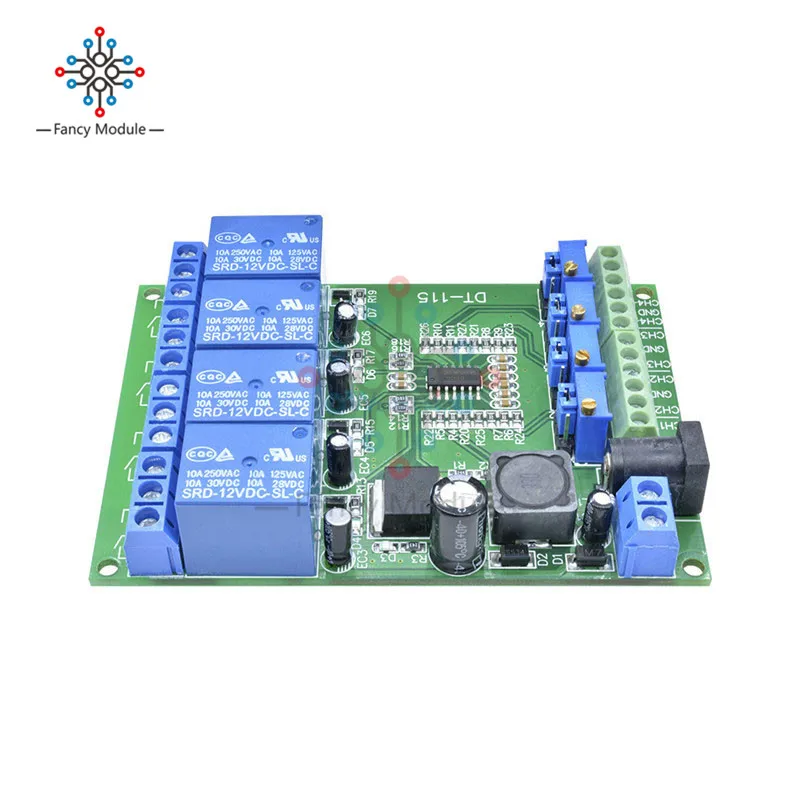

4 канальный Компаратор напряжения постоянного тока 12 В стабильный модуль

12 В постоянного тока, 4-канальная Напряжение компаратора стабильный LM393 модуль компаратора

Описание:

Название модуля: 4 модуля сравнения напряжения

Особенности: путем сравнения двух напряжений с цепью управления включением или выключением через


Описание функций:

1. Функция: Настройка опорного напряжения ввода напряжения и в модуле (Опорное напряжение может быть

Установите с помощью регулируемого резистора) сравнение, когда входное напряжение больше, чем у справки

Напряжение, реле закрыто (10-9 закрыт, 10-11 отключен), когда входное напряжение меньше, чем

Опорное напряжение, реле не работает.

2. Функция 2: Два для сравнения, соответственно, сигналов входного напряжения A и B, когда сигнал напряжения S

Менее, чем сигнал напряжения B, реле закрыто (10-9 закрыт, 10-11 отключено), когда напряжение

Сигнал A меньше, чем сигнал напряжения B, реле не работает.


Три функции: Настройка опорного напряжения ввода напряжения и в модуле (Опорное напряжение может

Устанавливается с помощью регулируемого резистора) сравнение, когда входное напряжение меньше, чем у справки

Напряжение, реле закрыто (соотношение 10-9, 11-10 отключено), когда входное напряжение больше, чем

Опорное напряжение, реле не работает.


Опорное напряжение: Эта версия обновляется для модуля компаратора напряжения улучшенной версии 4,

Добавьте схему стабилизации опорного напряжения, источник питания модуля не получает Опорное напряжение

Изменение напряжения, регулируемый диапазон эталонного напряжения может достигать 0-31 В.

Назначение модуля: оборудование для автомобильной цепи, промышленное оборудование, лабораторные испытания, применение


Схема тестирования

Рабочее напряжение: постоянный ток 5 В, 12 В, 24 В

Рабочий ток: DC5V:350ma, DC12V:200ma, DC24V:150ma

Размер модуля: 9.* 65*20 мм


Посылка

1 Стабильный модуль компаратора LM393

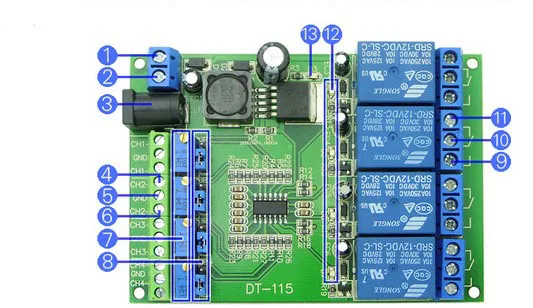

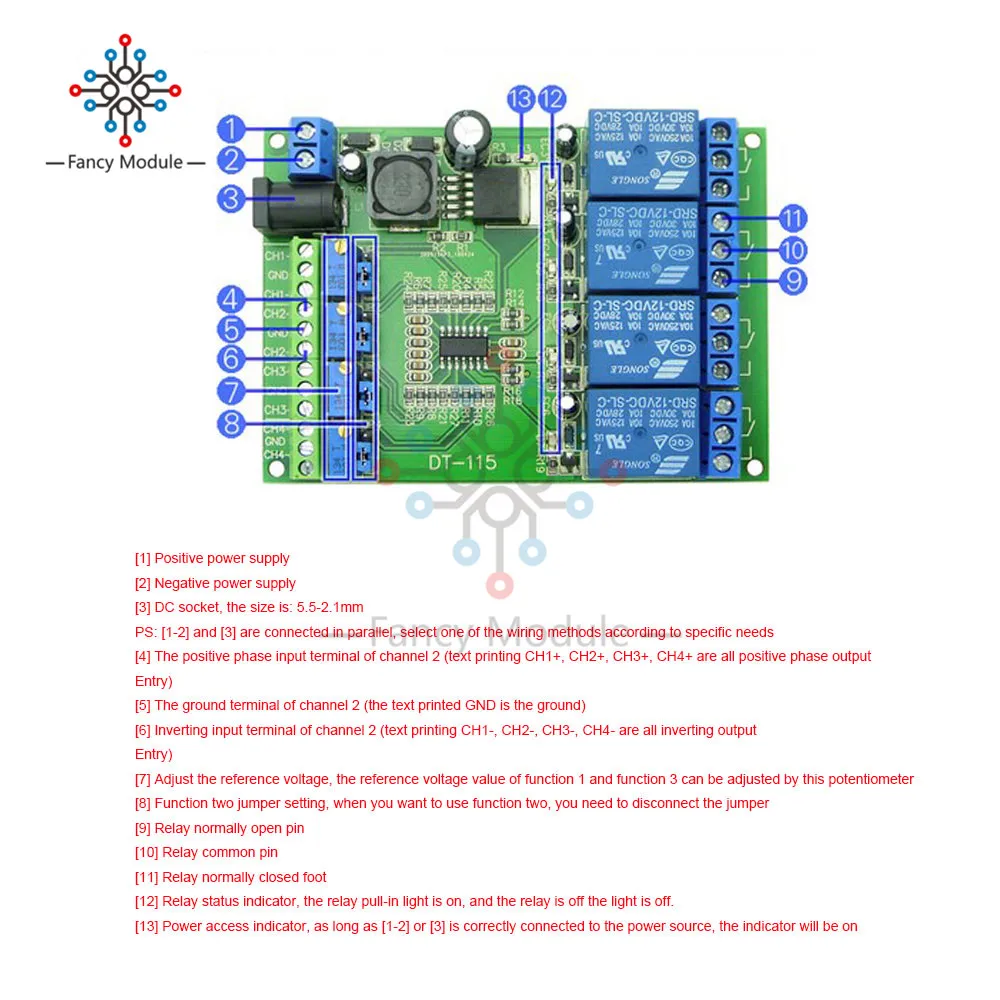

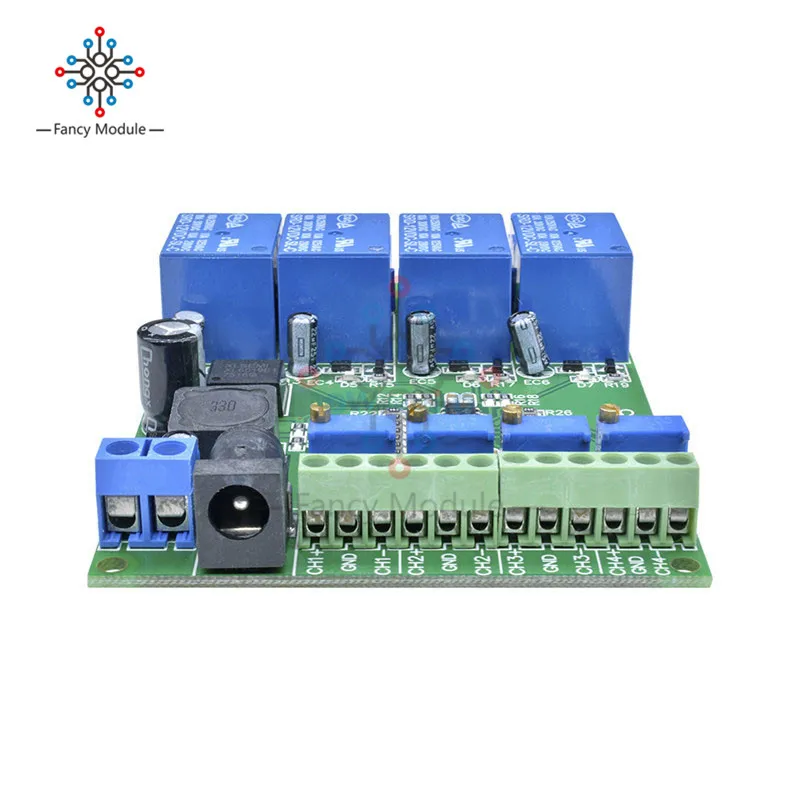

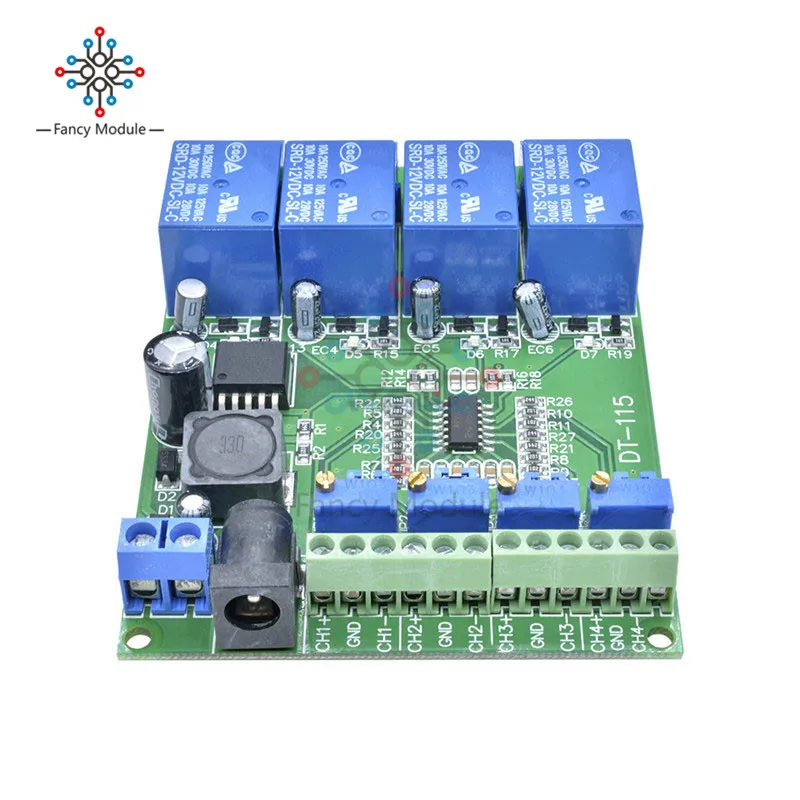

[1] положительный источник питания

[2] отрицательный источник питания

[3] разъем постоянного тока, Размер: 5,5-2,1 мм

PS: [1-2] и [3] подключены параллельно, выберите один из способов подключения в соответствии с конкретными потребностями

[4] положительная фаза входной клеммы канала 2 (печать текста CH1 +, CH2 +, CH3 +, CH4 +-это все положительные фазы на выходе

Вход)

[5] наземный терминал канала 2 (напечатанный текст GND-это земля)

[6] инверторная Входная Клемма канала 2 (печать текста CH1-, CH2-, CH3-, CH4-это все Инверторные выходы

Вход)

[7] Отрегулируйте Опорное напряжение, Опорное напряжение функции 1 и функции 3 можно отрегулировать с помощью этого потенциометра

[8] Функция двух настроек перемычки. Если вы хотите использовать функцию два, вам нужно отсоединить перемычку

[9] нормально открытый штифт реле

[10] Общий контакт реле

[11] ножка нормально Закрытая реле

[12] реле индикатор состояния, реле pull-in светильник включен, и реле с светильник выключен.

[13] индикатор доступа питания, если [1-2] или [3] правильно подключен к источнику питания, индикатор будет включен
