Особенности

Беспроводной приемник/передатчик DMX512 передает стандартные данные протокола DMX512 (генерируемые консолью) беспроводным способом. Нет задержки во времени при передаче данных сигнала, данные сигнала в реальном времени и надежно. Этот продукт имеет частоту 2,4G ISM. Высокоэффективный GFSK модулятор, Коммуникационный дизайн; 126 каналов автоматически прыгают частоты, высокая способность анти-помех.

Спецификация

• 1. 2,4G беспроводной DMX512 R/T
• 2. 126 каналов прыжки частоты Автоматически, высокая способность анти-помех, для обеспечения надежности работы
• 3. 7 групп идентификационного кода, пользователь может использовать 7 групп индивидуальной беспроводной сети без каких-либо помех. 4. Друг друга в одном месте (трехцветный светодиодный индикатор отображения индикаторов)
• 5. Входное напряжение: 5VDC 500mA мин
• 6. Расстояние связи: 400 м (видимое расстояние)
• 7. Рабочая Частотная секция: 2,4G ISM, 126 каналов, частотная секция
• 8. Максимальная скорость передачи: 20dBm
• 9. Чувствительность приемника:-94dBm
• 10. Процессор: 32-битный ARM Core
• 11. Модуляция: GFSK
• 12. Интерфейс сигнала DMX: RS485
• 13. Рабочая температура:-40 ~ 85 °C
• 14. Температура хранения:-65 ~ 150 °C
• 15. Относительная влажность окружающей среды: от 5 до 95% (без конденсации)
• 16. Автоматический триггер перезагрузки: Встроенный WDT (таймер watchdog)

Руководство по эксплуатации

Идентификационный код и цвет светодиода, соответствующие отношения:
1: красный
2: зеленый
3: красный + зеленый
4: синий
5: красный + синий
6: зеленый + синий
7: красный + зеленый + синий

• 1. Нажмите Мгновенный Переключатель над боковым светодиодным индикатором, чтобы указать настройки идентификатора
• 2. Нажмите еще раз, чтобы установить IC, чтобы цвет ID желаемый, добавив 1 каждый раз, когда вы нажимаете переключатель будет продвигать код ID цвета.
• 3. Рабочее состояние:
• СВЕТОДИОДНЫЙ постоянный свет: нет DMX или беспроводного сигнала.
• Красная светодиодная вспышка: передача
• Зеленая светодиодная вспышка: получение
• 4. Частота RF 2,400-2,525G, всего 126 каналов, это поиск автоматически,
• 5. Идентификационный код «1-7» групп идентификационный код, нажмите «Ключ» для настройки, он может работать только под тем же идентификационным кодом передатчика и приемника. (Тот же цвет светодиода

Создание связи

• 1. Питание на беспроводной плате DMX512 сначала получено, а затем после для питания передаваемых плат.
• 2. Нажмите кнопку «Ключ», чтобы установить одинаковое значение идентификатора передаваемой платы и полученной платы. Пожалуйста, используйте различное значение ID, если вам нужно использовать более 1 группы беспроводных универсальных одновременно в одном месте.
• 3. Красный светодиод мигает, когда передатчик передает данные DMX без помех, а затем приемник изменяет частоту передачи. Зеленая светодиодная вспышка до тех пор, пока не получено исправленное идентификационное значение, светодиодная вспышка более быстрая, как только Данные DMX будут более быстрыми.
• 4. Связь была установлена правильно.
• Пожалуйста, обратите внимание, что некоторые светильники DMX должны быть размещены в режиме slave для правильного управления DMX. Если в мастер-режиме они будут отправлять DMX сигнал из гнезда xlr, в результате чего автоматический передатчик сканирования/приемники переходят в режим передатчика из-за присутствия сигнала dmx
• Примечание: При использовании, пожалуйста, вытяните вверх и вниз антенну, не перемещайте антенну сильно

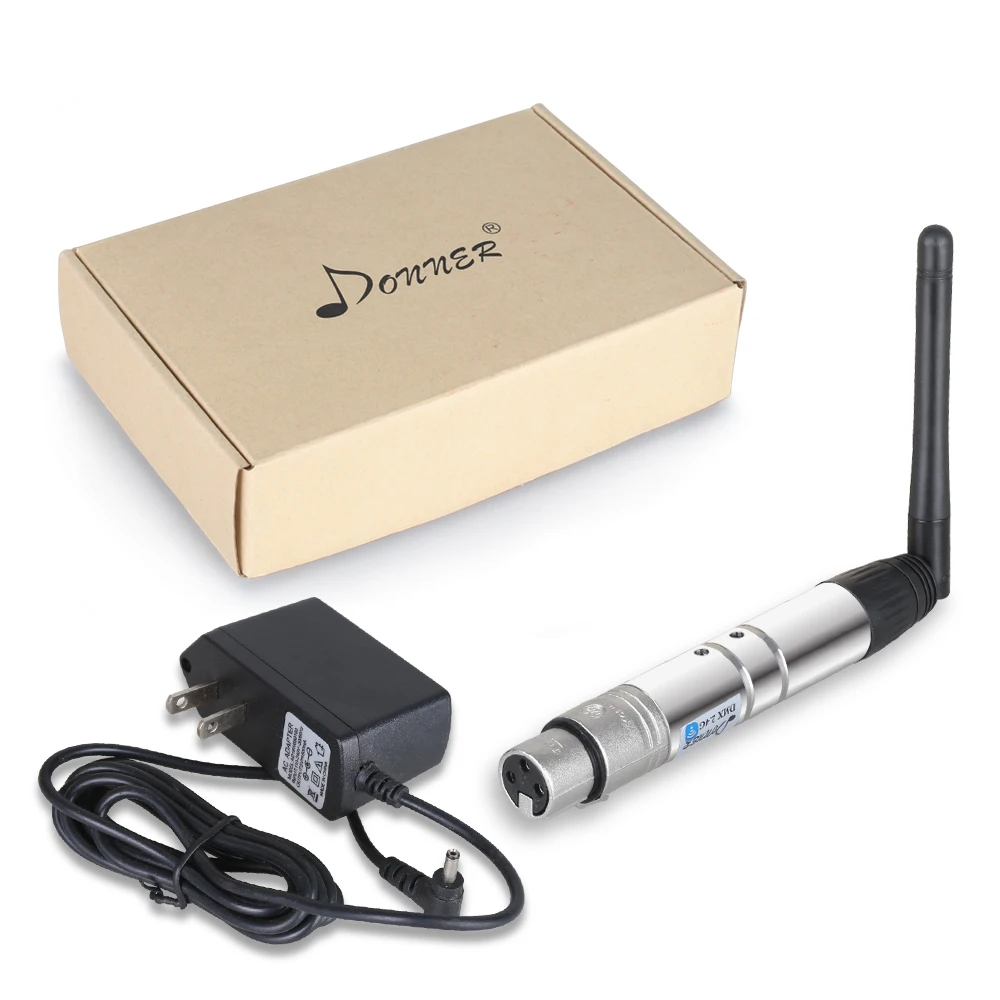

В комплект входит

• 1 беспроводной приемник DMX512
• 1 х адаптер питания
