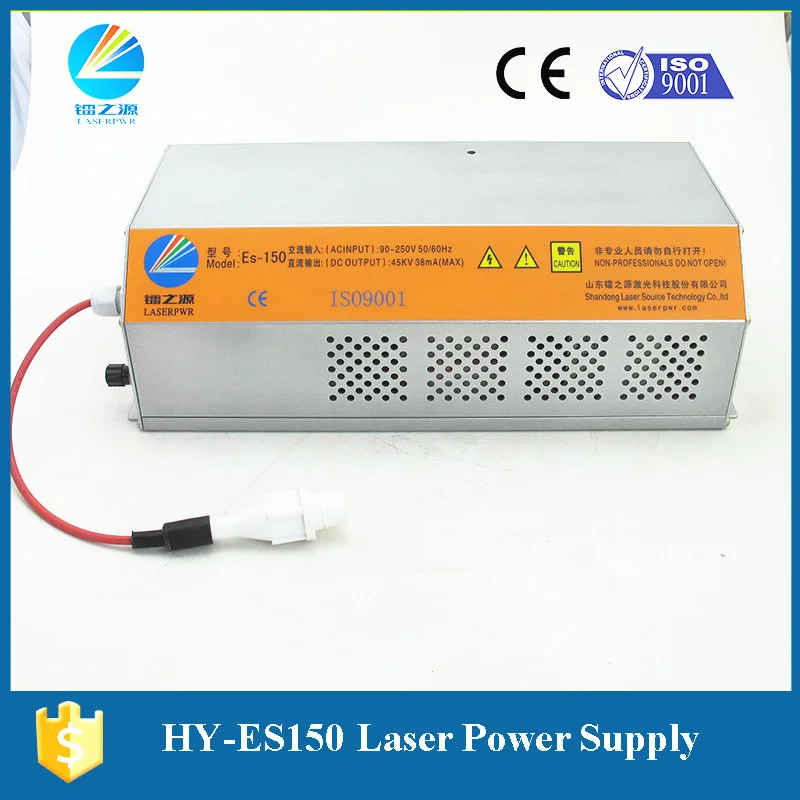

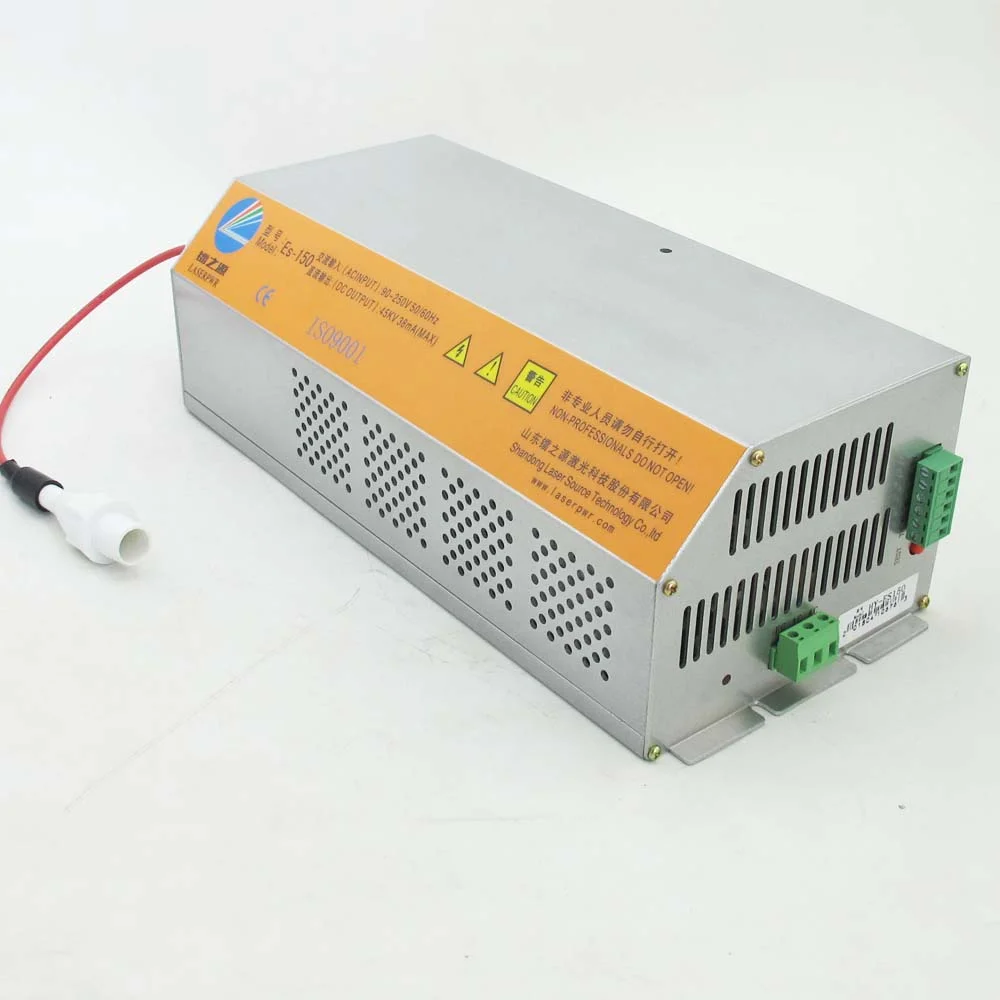

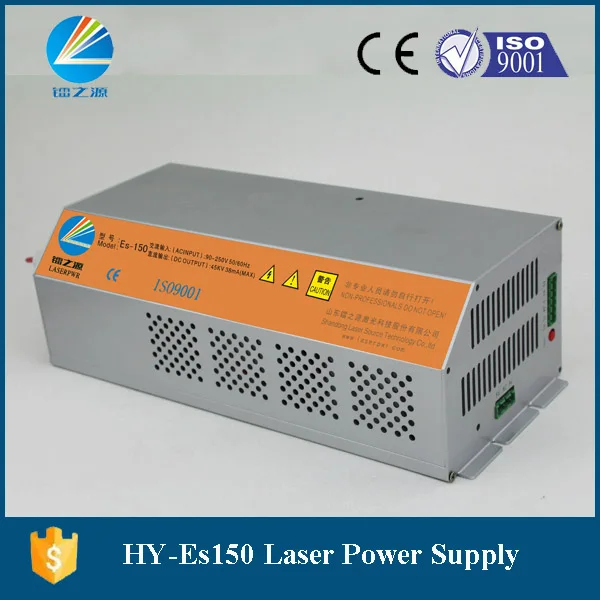

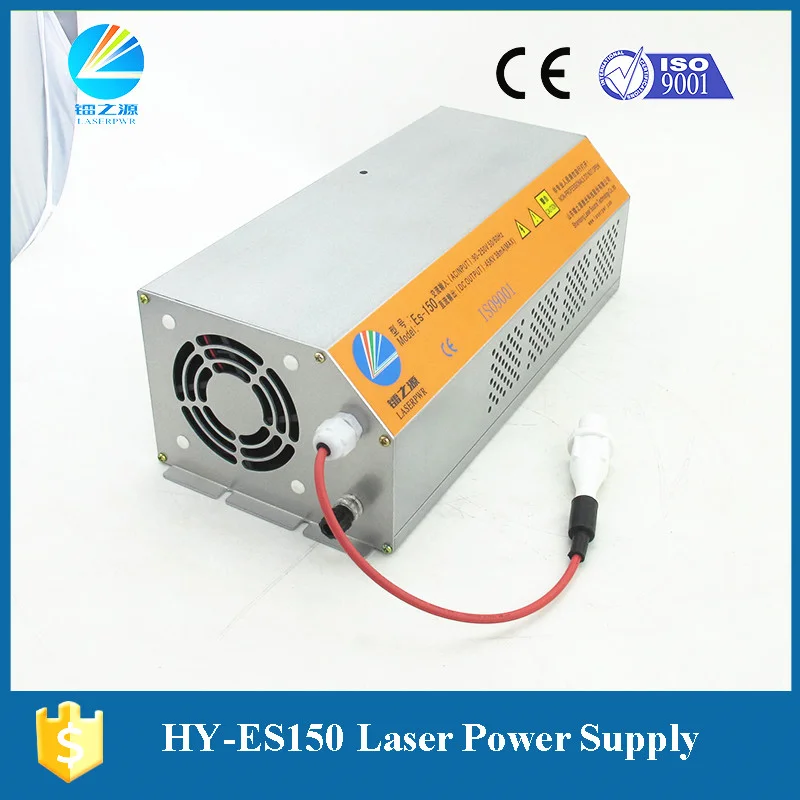

HY 150W лазерный источник питания Es150 для акриловой резки

Модель: HY-Es150

1. Функция Initiative PFC, AC90-250V широкий диапазон входного напряжения, Универсальный для всех стран напряжения.

2. Специальный дизайн для внешней оболочки, более красивый внешний вид, лучшее рассеивание тепла.

3. Улучшенный режим контроля тока, более стабильный лазер, лучшая совместимость, более адаптируемый для различных видов лазерных трубок.

4. Простое управление питанием, пользователь может управлять лазером с высоким или низким сигналом.

5. С кнопкой тестирования, легко протестировать лазерную трубку и источник питания.

6. Наружная оболочка небольшого размера, подходит для установки на балку разделочной кровати.

1. Простое управление: запуск и остановка лазера могут быть легко управляются с помощью уровня TTL. Аналоговый сигнал 0-5 В и PWM сигнал 5 в могут управлять лазерной мощностью.

2. Лазерный источник питания Имеет выходную защиту от открытого замыкания.

3. Этот лазерный источник питания имеет TTL сигнальную индикацию, индикацию сигнала через воду и лазерную выходную индикацию.

Специальное предложение:

Как работать:

1) Подключение лазерной трубки:(Ссылка на блок питания и схему подключения лазерной трубки)

Высоковольтный терминал (HV +) источника питания Es80 должен быть подключен к положительному полюсу лазерной трубки CO2. Схема тока источника питания Es80 должна быть подключена к отрицательному полюсу (терминалу лазерного выхода) лазерной трубки, через Амперметр или непосредственно.

2) Подключение контрольного сигнала

Контрольный сигнал должен быть надежно подключен к контрольному терминалу источника питания Es80, после подключения выходного сигнала DAC и TTL сигнала внешнего компьютера к источнику питания лазерное устройство должно работать так, как ожидалось. Если Лазерная лампа не может работать должным образом, следует проверить правильность контрольного сигнала (включая проверку спецификации напряжения и логики), при использовании управления ШИМ в качестве управления питанием, убедитесь, что f≥ 20 кГц, амплитуда (пиковое значение) ≤ 5 В, проверьте и убедитесь, что переключатель защиты WP соединение является правильным одновременно.

3) Другие:

Группа защитных выключателей также предназначена для обнаружения водяного выключателя, переключателя вентилятора, защиты открытого корпуса и т. д.

Внимание:

1. Система водяного охлаждения должна работать должным образом при включении лазерного устройства.

2. Схема высоковольтного выхода не должна быть открыта! (Высоковольтные выходные клеммы (положительные и отрицательные полюсы) должны быть правильно подключены к положительным и отрицательным полюсам лазерного устройства, соответственно.)

3. Необходимо обратить внимание, чтобы избежать электрического удара после выключения источника питания. (Изоляция sТребования к качествуДолжно быть 40 кВ между клеммой выхода и "G")

4. Хорошо Заземленный трехполюсный сосуд должен использоваться для питания к источнику питания Es80. Корпус должен быть заземлен, чтобы избежать электрического удара.

Схема:

1. Схема подключенияCo2 лазерная трубка и Es100 источник питания

2. Подключение блока питания и платы управления Es80

Es80 метод ручного тестирования источника питания;

Убедитесь, что источник питания Es80 и лазерное соединение для труб хорошо во-первых, отсоедините лазерную линию управления машиной от источника питания Es80 и нажмите на источник питания Es80Красная кнопка "тест"Чтобы проверить, есть ли лазер из лазерной трубки, этот метод прост, чтобы определить, нормально ли источник питания Es80.

Светодиодный светильник высокого напряжения P1

P2 FG: наземное соединение; AC: вход

Кнопка тестирования P3

Определение терминала P4
