Светодиодный контроллер artnet с 4 портами (4096 пикселей), поддерживает протокол artnet, контроллер DMX512, работает с MADRIX,Jinx!

Особенности:

(1). Поддерживает протокол ArtNet, 4 универсальных выхода (каждый из 512 каналов).

(2). Поддержка выделения адреса для чипов DMX512 (например, UCS512, TM512).

(3). Управляется мастерским контроллером или ПК.

(4). Расстояние передачи между двумя контроллерами составляет до 100 метров.

Технические характеристики:

Входное напряжение: AC90-240V

Мощность Потребляемая мощность: 1,3 W

Число пикселей диска: 4096

Вес: 1 кг

Размеры: L163 x W155 x H54

Размер коробки: L205 x W47 x H21

Посылка включает в себя:

Светодиодный контроллер artnet, 5 шт.

Поддерживает Чипы:

DMX512, LPD1882, LPD8806, LPD1882, LPD1889, TM1812, TM1809, TM1804, TM1803, TM512, TM1926, TM1913, TM1914, TM1814, UCS6909, UCS6912, UCS1903, UCS1909, UCS1912, UCS512, UCS8904, APA104, P9813, WS2801, WS2803, WS2811, WS2812, WS2821, SM16716, SM16711, INK1003, LX1003, MY9221, MBI6021, MBI6024, LD1510, LD1512, LD1530, LD1532 и др.

Примечание: H802RA поддерживает больше чипов, перечисленных выше (например, UCS2903 имеет такую же схему последовательности, что и UCS1903, H802RA поддерживает их все).

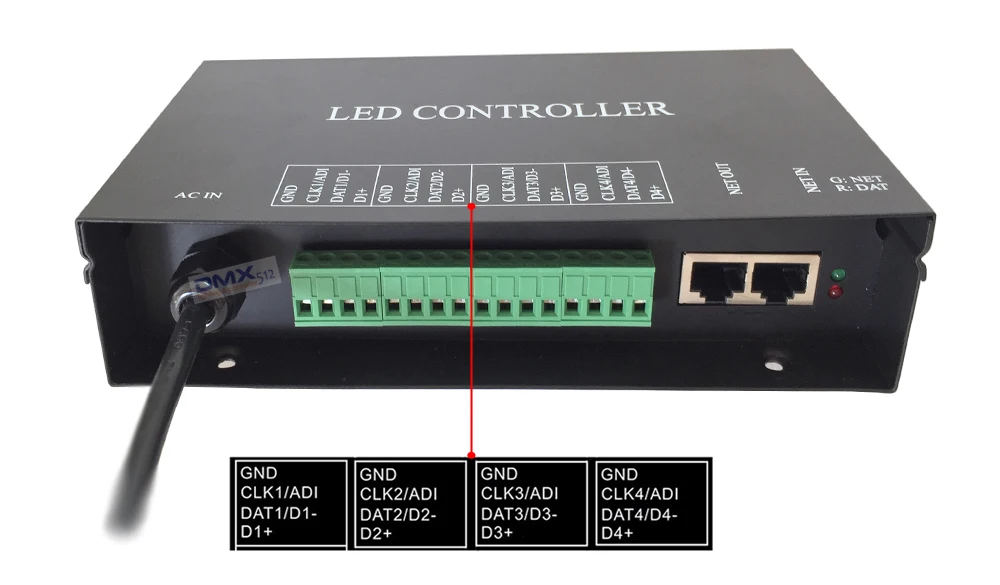

Продукт Дисплей:

GND и DAT предназначены для чипов, таких как TM1812, WS2811, WS2812.

GND, CLK и DAT предназначены для чипов, таких как APA102

GND, D-и D + предназначены для чипов DMX512, таких как TM512, UCS512

ADI (вход по адресу)-это адресная линия для чипов DMX512.

Рабочий режим:

(1). Подключается к мастер-контроллеру, светодиодный модуль программного обеспечения. Программы хранятся на SD-карте.

Светодиодный ссылка для загрузки со сборкой://drive.google.com/open?id=0B1gzqyV6hfOgN2pkMV8yMFozYzQ

Светодиодный обучающий видео со сборкой://drive.google.com/open?id=0B1gzqyV6hfOgUnFjeG9EM3VRZjA

(2). Подключается к компьютеру, программное обеспечение-это светодиодный модуль (наше программное обеспечение) или другое программное обеспечение, которое поддерживает протокол Art-Net.

Светодиодный ссылка для загрузки студии: //drive.google.com/open?id=1-155tBpTSGeAtOpD7d6StCYcLSYBJgPO

H802RA к ПК, инструкция: //drive.google.com/open?id=0B1gzqyV6hfOgeGI1M2JaYi1URW8

Основная рабочая процедура для MADRIX:

Настройки перед MADRIX (если вы используете другое программное обеспечение, эти настройки также являются важными)

(1). Подключите H802RA к ПК, выделите IP-адрес для H802RA.

(2). Откройте светодиодный экран для студии, нажмите «Настройка»-«Настройка H802RA», всплывающее окно ниже.

Примечание:

(1). "DMX512" включает UCS512, WS2821, TM512.

(2). «TM1812» включает P9883, TM1804, TM1809, UCS1903, UCS1909, UCS1912, WS2811, WS2812, SM16703, SM16709, SM16712, INK1003, LX1003.

Как правило, если вы выбираете «DMX512», часы должны быть 250K, если вы выбираете «TM1812», часы должны быть «750K».

Матрица конфигурации

Предположим, что вы подключаете один H802RA к ПК, каждая Вселенная контролирует 170 пикселей WS2812 (1 пиксель включает в себя R,G,B, 512/3 = 170)

Добавьте приспособления к Вселенной 1

Добавьте приспособления к Вселенной 2

Используйте тот же способ, чтобы добавить приспособления для остальной части двух вселенных

Сохраняйте нашивки, а затем Вернитесь в главное окно, вы можете управлять освещением с помощью MADRIX!

Основная рабочая процедура для Jinx!

Примечание: перед этим необходимо указать IP-адрес для H802RA и настроить H802RA в светодиодный студии, который был приведен выше.

Используйте тот же способ, чтобы добавить пиксели в остальные две вселенные

Затем

Выберите «автоматическое управление звуком», если вам нужен музыкальный эффект
