Аппарат для точечной сварки с двойным импульсным энкодером контроллер тока

Аппарат для точечной сварки с двойным импульсным энкодером контроллер тока

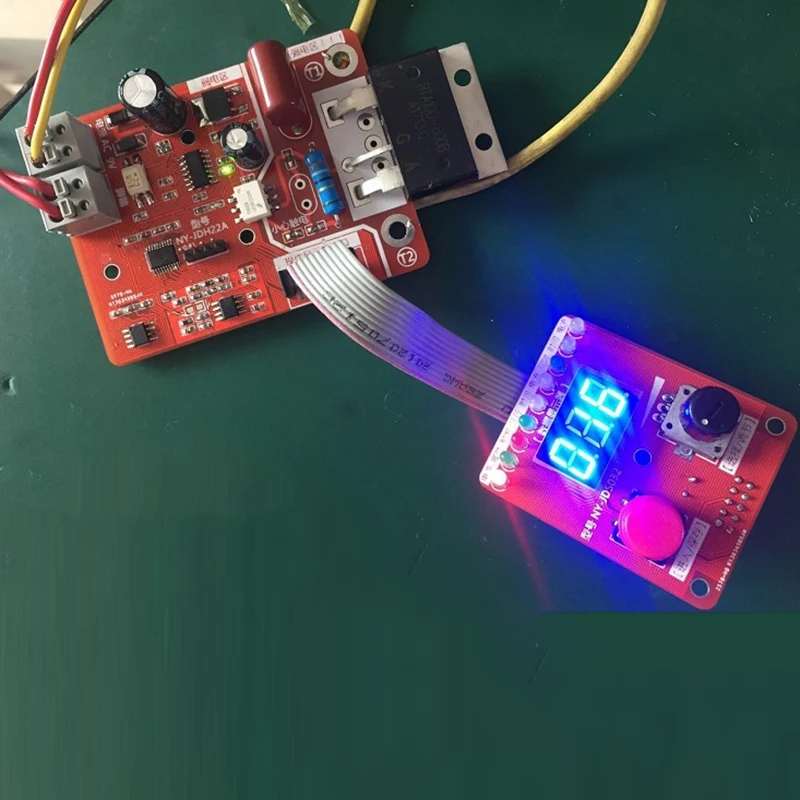

100A набор/40A набор : Включая панель управления, панель дисплея, Подходящий кабель, тHyristor
Тиристор 100А/Тиристор 40А: Только тиристор
Силовой трансформатор: Только трансформатор

Основные особенности контроллера

1: сварочный Пульс для одиночного и двойного импульса может быть переключен для использования, в любое время сварки устанавливается на 0, может быть одна Импульсная Сварка

2. С компенсированием напряжения в сети, в соответствии с изменением электроэнергии, автоматически Отрегулируйте выход, чтобы убедиться, что те же параметры при сварке с тем же нагревом, чтобы поддерживать то же самое, паяное соединение

3. Настройка параметров для режима ввода датчика, более точная и удобная

4: с функцией подсчета сварочного материала, подсчитывающий диапазон 0-999, так что вы делаете сварку «сердцем», и могут быть сохранены.

5: время на входе 0-100 циклов, цикл единиц (1 цикл-20 мс), ток на входе (300-999).Шаг настройки тока 0.1%, и регулировка более разделена.Если есть другие диапазоны, вы можете настроить их.

6: 3 синих 0,56 дюймовых цифровых трубки, размер браузера, чем версия управления ручкой большого размера, наш регулятор цифровой трубки составляет 0,36 дюйма.

7: встроенное питание, педаль, триггер, запуск, время, ток, интервал, время, индикатор Тока, так что в каждом состоянии есть четкая индикация

8: вся плата использует промышленный микроконтроллер STM8, чтобы сделать основной контроллер

9: сильный и слабый через изоляцию оптрона, более безопасная работа.

10: шнур питания и ножная коммутационная линия с клеммой без винтов, более удобный и надежный

11: конструкция надежная схема обнаружения нулевого скрещивания, чтобы гарантировать точное переключение фазы SCR

12: контроллер совместим с тиристором 100A-40A

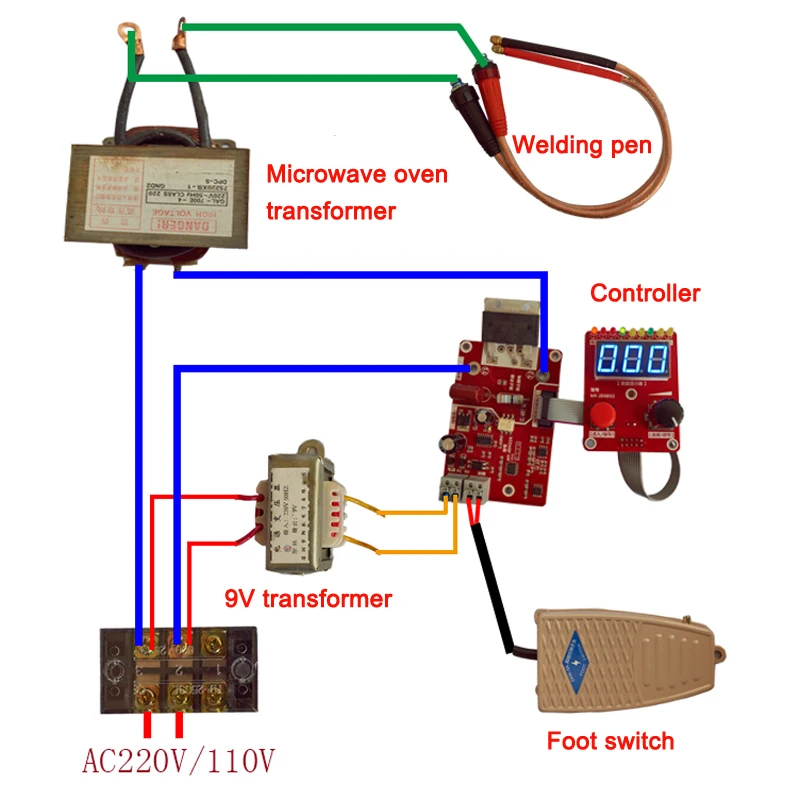

Инструкции по подключению

3,1: описание индикатора работы

3,2: описание состояния дисплея

Контроллер имеет три типа рабочего состояния, подготовки к сварке, запроса параметров, изменение параметров

Приготовление к сварке: всегда яркий ходовой светильник, время, ток, интервал, время, Световой индикатор

Запрос параметров: светодиодный светильник, время, ток, интервал, время, ток, соответствующий размеру светильник, цифровая трубка Всегда яркая, значение на дисплее для соответствующих значений параметров

Изменения параметров: индикатор бега светильник, время, силу тока, интервал времени, в настоящее время в соответствии с количество светильник, цифровой трубки мигает, значение, отображаемое для соответствующее значение параметра изменения значения.

3,3: сварки подготовки

Через 【select/adjust】 кодировщик вращением против часовой стрелки, таким образом, что Бег светильник всегда горит, время, силу тока, интервал времени, индикатор Тока светильник выключается на этот раз может быть сварные, значение цифрового трубного дисплея для подсчета тока при сварке

3,4: Напряжение калибровки

Поскольку контроллер с функцией компенсации давления в сети, поэтому, когда первая установка, для проведения калибровки напряжения, можно откалибровать только один.(До тех пор, пока вы не заменяют силового трансформатора, вам не нужно повторная калибровка)

Калибровки операции:

В Бег, следует совершить долгое нажатие на микро-открыть до тех пор, пока ток, интервал светильник s все светильник, затем Используйте мультиметр для измерения напряжения сети, например, измеренное напряжение 225 в, затем, вращающийся датчик, цифровая трубкаДисплей стоимости 225 может быть», а затем дважды щелкните микропереключатель, выход калибровку.

3,4: изменения параметров

3,5: рассчитывать очищается

Контроллер с функцией подсчета сварки, в процессе работы сварки, каждый подсчет сварки автоматически увеличивается на 1.Диапазон подсчета 0-999.

Если вы хотите очистить, в бегущем состоянии, дважды нажмите кнопку [enter / save], подсчет будет автоматически очищен.
