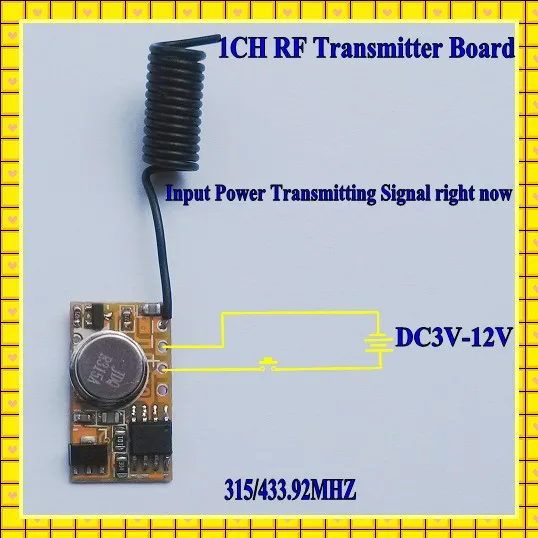

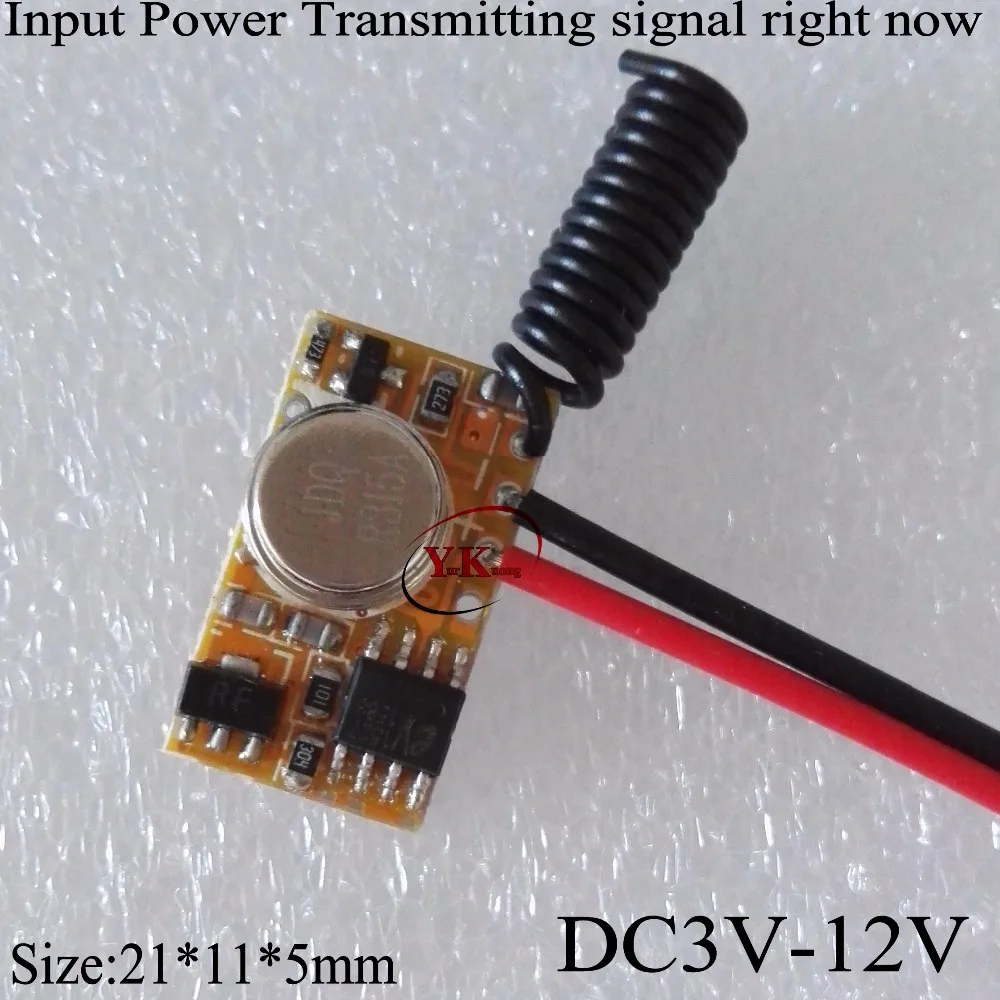

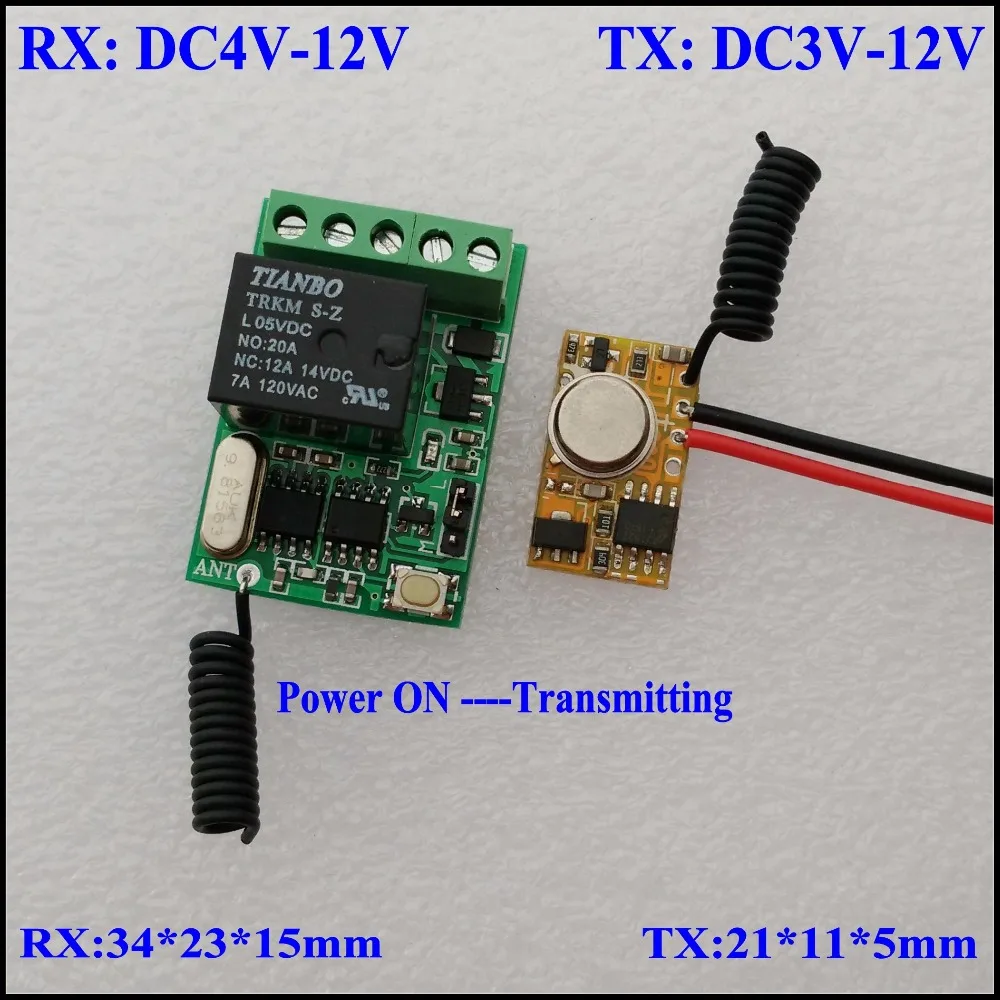

Передатчик Это плата радиочастотного передатчика без чехла и кнопки, просто введите DC3V-DC12V мощность для него, он будет передавать сигнал прямо сейчас, это модуль микропередатчика для обучения получателю кода. Модуль передатчика может управляться детектором дыма или другим датчиком или микроконтроллером. Рабочее напряжение: DC3V-DC12V( 3 В 3,3 В 3,7 в 4,5 В 5 в 6 в 7,4 В 9 в 12 В все в порядке) (Мини-аккумулятор имеет лучшую DC3.7V-12V. Адаптер питания постоянного тока или автомобильный аккумулятор имеют лучшую DC3V-9V) Входной DC3V-DC12V для приемника, он передает сигнал прямо сейчас, вы также можете подключить его, чтобы быть вашей собственной кнопкой Режим модуляции: ASK Ток покоя: 0uA Рабочий ток: 8-10 мА Мощность передачи: 35-50 мВт Тип кодирования: Обучающий код (Ev1527) (каждый код передатчика отличается) Расстояние передачи: 100-300 м Чувствительность приема: 108dBm Размер: 21*11*5 мм Приемник Рабочее напряжение: DC4V-12V

(DC4V 4,2 V 4,5 V 5V 6V 7,4 V 9V 12V) все в порядке

(Используйте перезаряжаемый аккумулятор большой емкости или аккумулятор для хранения или адаптер питания)

(DC12V-это максимальное входное напряжение, пожалуйста, не используйте аккумулятор для хранения, такой как автомобильный аккумулятор, который является DC12V, когда-то DC14V-16V)

Ток в режиме ожидания: 7-9 мА

Рабочий ток: 70-130 мА

Стандарт реле: 20A (14VDC 12A 120VAC 7A)

Максимальная нагрузка: 10A (имеет лучшую нагрузку менее 7A)

Размер: 34*23*15 мм

Рабочая частота: 315 МГц/433,92 МГц опционально

Код обучения: кнопка обучения для добавления передатчика

Режим работы: Мгновенная фиксация переключателя регулируется перемычкой

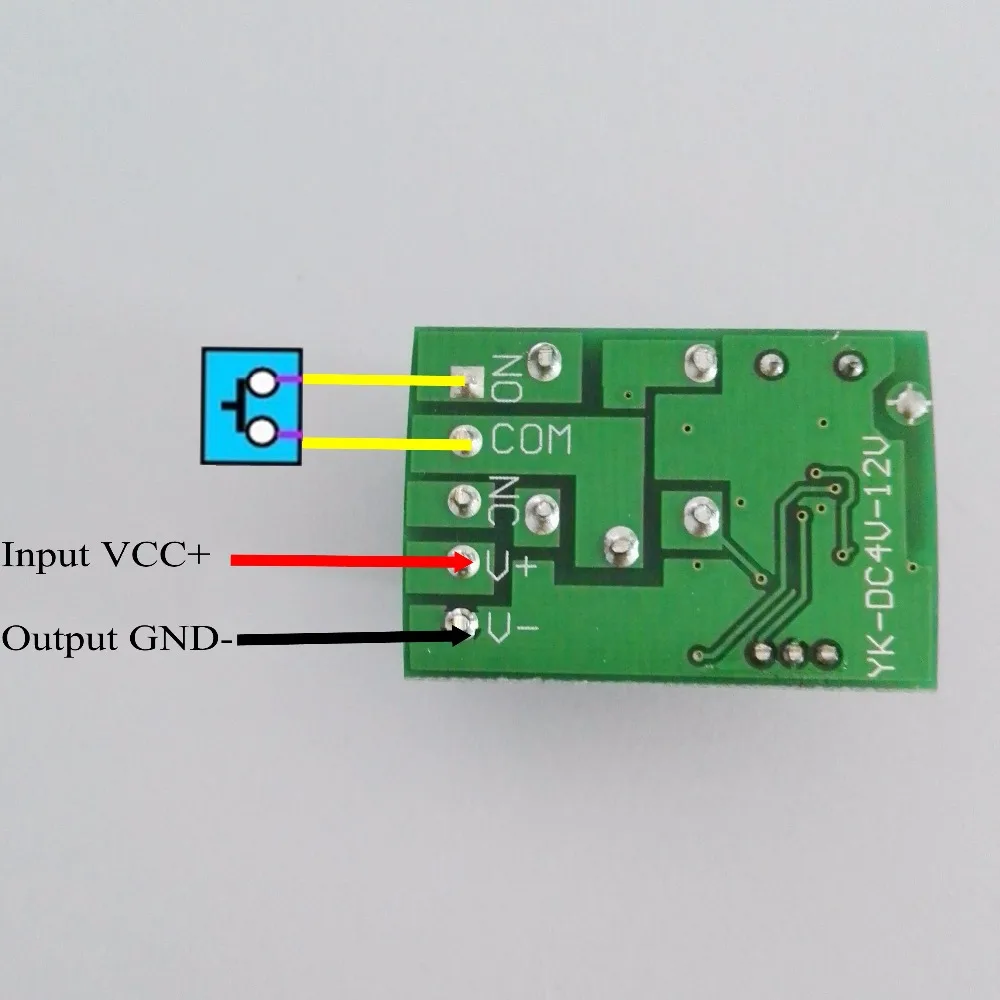

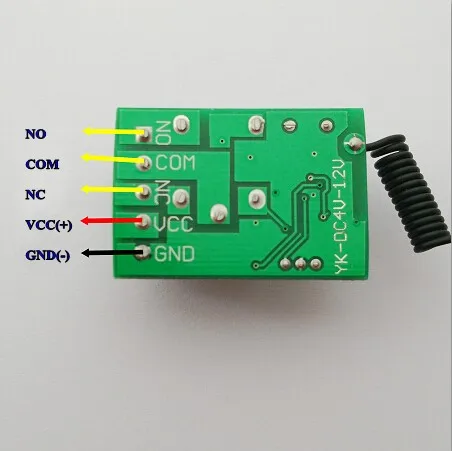

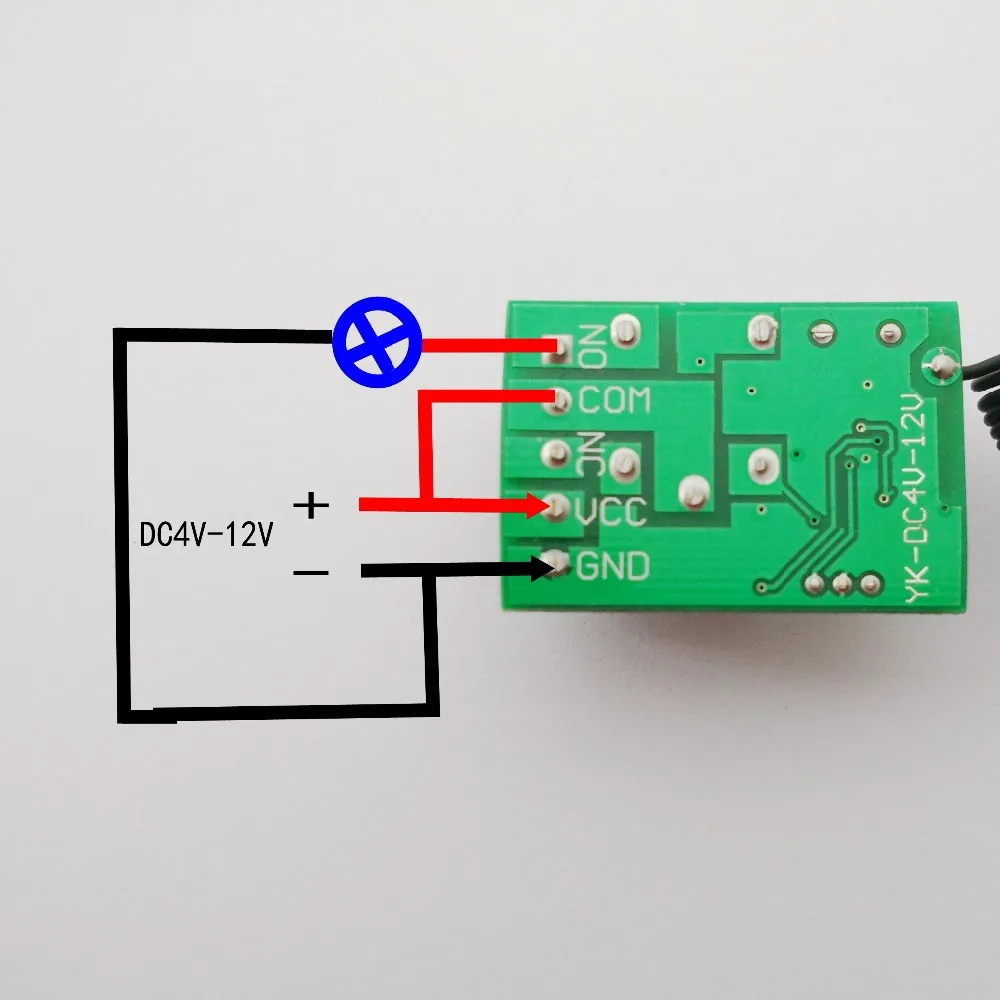

V--------------------- вход GND-

V + ------------------ вход VCC +

NC -------------------- нормально закрываются

COM ------------------ общий

Нет ------------------- нормально открытый

Мгновенный ------ Входная мощность для передатчика, он передает сигнал прямо сейчас, приемник принимает сигнал включен, стоп входной мощности для передатчика, приемник выключен,

Переключение ---------- Входная мощность для передатчика 1 раз, передатчик передающий сигнал 1 раз, приемник включен, Входная мощность для передатчика 1 раз снова, передатчик передающий сигнал 1 раз снова, приемник выключен,

Код Очистки

Нажмите кнопку обучения приемника и удерживайте ее около 5s, пока светодиодный индикатор Приемника не выключается, это означает, что код был очищен

Код обучения

Мгновенный/переключаемый режим

Нажмите кнопку обучения приемника, светодиодный индикатор Приемника мигает медленно, это означает, что он входит в обучающее состояние, нажмите кнопку передатчика, светодиодный индикатор Приемника мигает быстро в течение 2 раз, а затем медленно мигает, это означает, что обучение успешно. Нажмите кнопку обучения снова, чтобы выключить светодиодный индикатор, это означает, что обучение завершено.

Мгновенное переключение фиксации регулируется кнопкой обучения

Защелкивающийся --------- нажмите кнопку обучения, пока светодиодный индикатор Приемника не начнет мигать 1 раз, а затем отпустите его

Мгновенный ------ нажмите кнопку обучения, пока приемник светодиодныйИндикатор мигает в течение 2 раз, затем отпустите его

Переключатель -------------Нажмите кнопку обучения, пока приемник не светодиодныйИндикатор мигает 3 раза, затем отпустите его
