Обзор

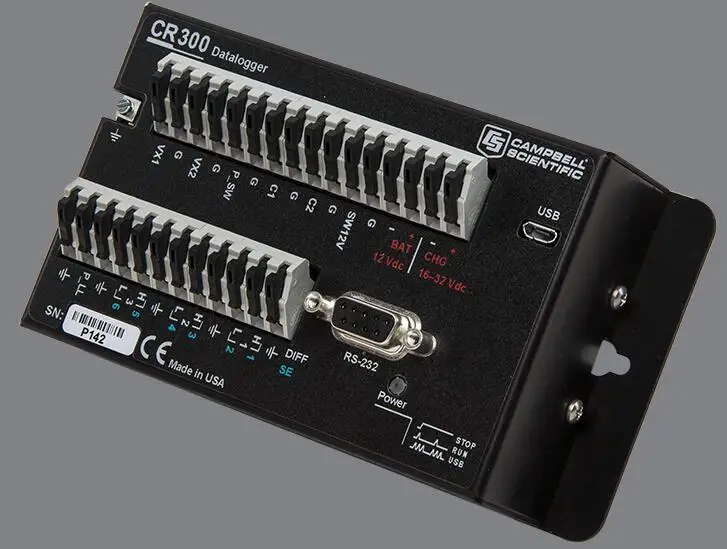

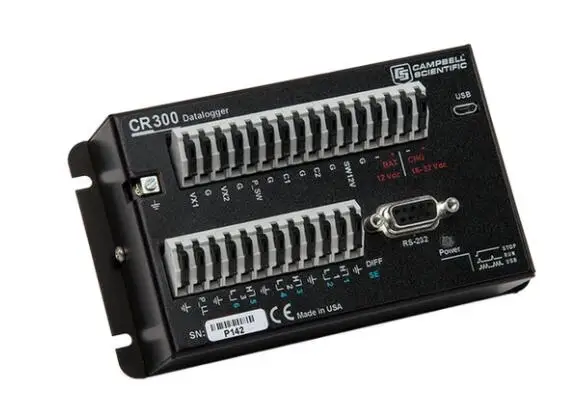

Cr300-это многофункциональное, компактное, недорогостоящее измерение и контроль данных. Этот цифровой Datalogger, с его богатым набором инструкций, может измерить большинство гидрологических, метеорологических, экологические и промышленные датчики. Он будет концентрировать данные, делая его доступными для различных сетей и передавать его с помощью вашего предпочтительного протокола. Cr300 также выполняет автоматизированное решение на месте или удаленное решение для контроля и передачи сообщений M2M. Cr300 идеально подходит для небольших приложений, требующих долгосрочного, дистанционного контроля и контроля.

Cr300 имеет несколько радиосистем, которые подходят для различных регионов:

• Cr300-rf407: США и Канада
• CR300-RF412: Австралии и Новой Зеландии
• CR300-RF422: Европа

Преимущества и Особенности

• Легко устанавливается с помощью программного обеспечения ПК и USB-подключения
• Измерьте с уверенностью аналоговые и цифровые датчики
• Готовый интернет, FTP, HTTP/Web, TCP-с требуемыми добавлениями
• Доверие к научному качеству Кэмпбелла, включая Интегральные всплески и защиту от ЭСР
• Подключение сети к другому узлу или интернет-шлюзу с помощью интегрированного радио-опции
• Общение из любого места при использовании клеточного или спутникового периферийного устройства
• Cr300-wifi идеально подходит для короткого диапазона, беспроводной IP-связи
• Экономьте деньги и пространство с помощью интегрированного 12 В аккумулятора, регулятора солнечной заряда
• Измерьте умные датчики с помощью rs-232 или sdi-12
• Подключение с pakbus, Modbus, dnp3, идет и другие протоколы связи стандарта
• Анализ и контроль с помощью программных и множественных общих целей i/o
• Оповещение о сообщениях, связанных с событиями, и физическом выходе

Подробное описание

Терминал описания

• Один коммутатор 12 В (sw12v) для датчиков или устройств связи, 1100 mA @ 20 °C (выходное напряжение 1100 мА для dataloggers с серийными номерами ≥ 2813.)
• Два сенсорных датчика или непрерывные 0.15-5 В клеммы (vx1, VX2) для датчика возбуждения или выходного контроля
• Шесть многоцелевых аналоговых входных терминалов (SE1-SE6)
• • Аналоговые функции (SE1-SE6)
    • Аналоговые входы: 6 одиночных или 3 дифференциальных входов с-100 до + 2500 МВ и ± 34 мВ диапазоны 24 бит АЦП
    • 4-20 ma или 0-20 ma входов (только SE1, SE2 только)
  • Цифровые функции I/O (SE1-se4) состоят из 3.3 В уровнях логики для:
    • Высокочастотный счетчик (35 кГц)
    • Широтно-импульсной модуляции
    • Прерывания и таймер вход
    • Средняя продолжительность (200 кГц, амплитуда зависима)
• Две терминалы подсчета импульса (p_sw, p_ll)

• • P_SW
    • Переключатель закрытия (150 Гц)
    • Высокочастотный счетчик (35 кГц)
  • P_LL
    • Низкий уровень AC (20 кГц)
    • Высокочастотный счетчик (20 кГц)
• Два терминала управления (C1, C2): терминалы C-это программное обеспечение, настраиваемое для цифровых функций
• • Цифровые функции I/O состоят из 5 В и 3.3 В для:
    • SDI-12
    • Высокочастотный счетчик (3 кГц)
    • Переключатель закрытия (150 Гц)
    • Общие статус/управления
    • Источник напряжения 5 В: 10 мА @ 3.5 В
    • Прерывания
    • Последовательный асинхронная связь TX/RX пара

Технические характеристики

Совместимость

Измерение и управления периферийными устройствами

Cr300, как правило, не используется с измерением и контролем периферийных устройств из-за своего ограниченного числа портов управления. Он также совместим с низким уровнем тока и напряжения твердотельных реле.

Cr300 не совместим с SDM или устройствами МЧР.

Датчики

С несколькими типами каналов cr300 совместим с практически всеми доступными сенсорами. Это включает в себя Аналоговое Выходное напряжение (от 0 до 2.5 В) и ток (от 0 до 20 мА или 4-20 мА) датчиков, термисторов, и rtds назвать несколько. Он также совместим с импульсными или частотными выходными датчиками, такими как анемометры, манометры, и поток метров. SDI-12, Modbus, и другие серийные датчики поддерживаются с портом rs232 и C1 и c2 как TX/RX пара. Cr300 не поддерживает непосредственно датчики rs485.

Связи

Cr300 может общаться с ПК через свой USB-порт.Совместимые устройства телеметрии включают в себя нашиRS-485 преобразователи, Цифровой сотовойШлюзы, РЧ Телеметрия и спутниковые передатчики.Данные можно посмотреть на устройстве iOS, Android-устройстве или дисплее cd295 dataview II. Использовать IOS или устройство Android, перейдите в магазин Apple или Google Play и загрузите наши бесплатные приложения loggerlink.

Мощность

Серия cr300 использует внешний источник питания и имеет встроенное зарядное устройство/регулятор. Интеллектуальные источники питания autoselects Наивысшее напряжение из трех источников ввода (CHG, bat или USB) работать в одном из следующих четырех режимов:

• ИБП (рекомендуется)-16-32 В DC источник, солнечная панель (SP10, SP20), или Преобразователь мощности (29796) используется для зарядки батареи 12 В DC, например, наш BP7 или bp12.
• 12 В DC батарея или другой надежный источник 12 В DC
• CHG только-dc блок питания (от 16 до 32 В DC)
• USB-питание более 5 В DC USB-порт для настройки, программирования, и тестирование (Не заряжает аккумулятор и не увеличивает мощность USB, чтобы обеспечить 12 В DC к коммутированному аккумулятору терминала SW12)

Корпуса

Система enc10/12 или enc12/14 является адекватной для большинства систем на базе cr300-. Приложения с минимальным энергопотреблением могут использовать корпус enc200 в доме cr300 и 16869Герметичные аккумуляторные батареи. В en200 не может быть дома барометр или аккумулятор, который больше, чем 16869.
