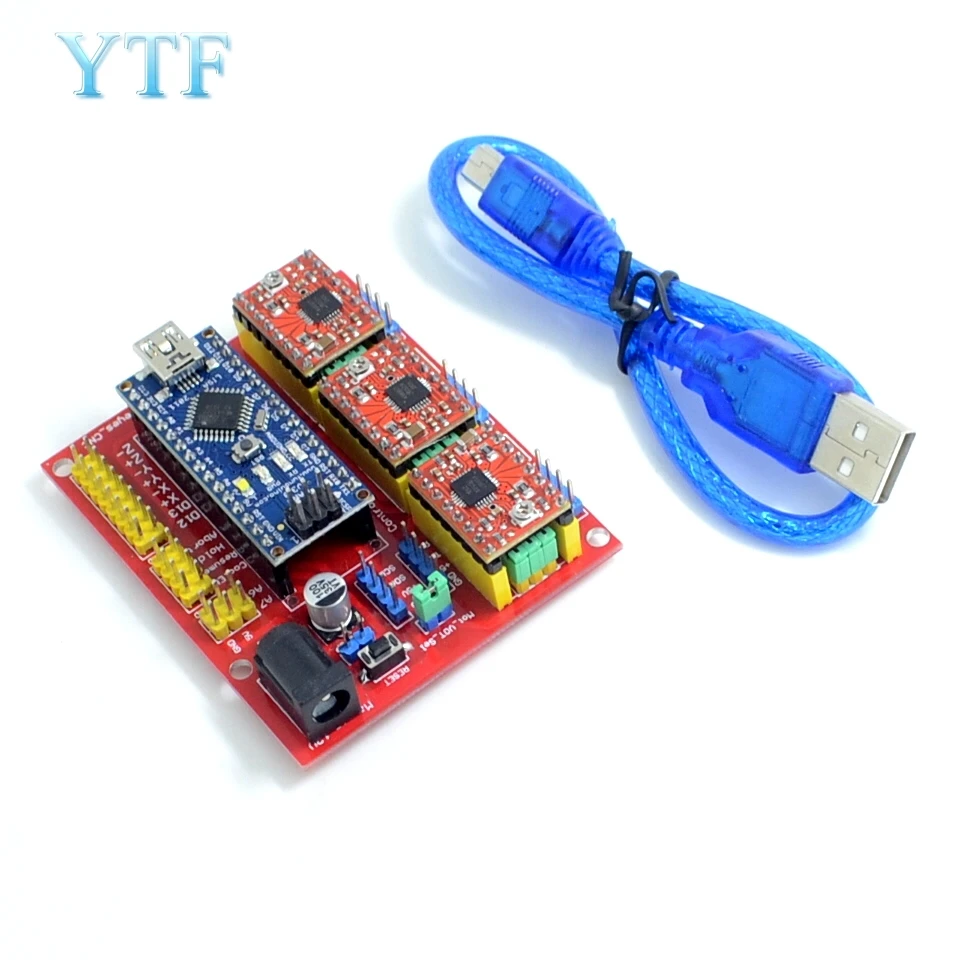

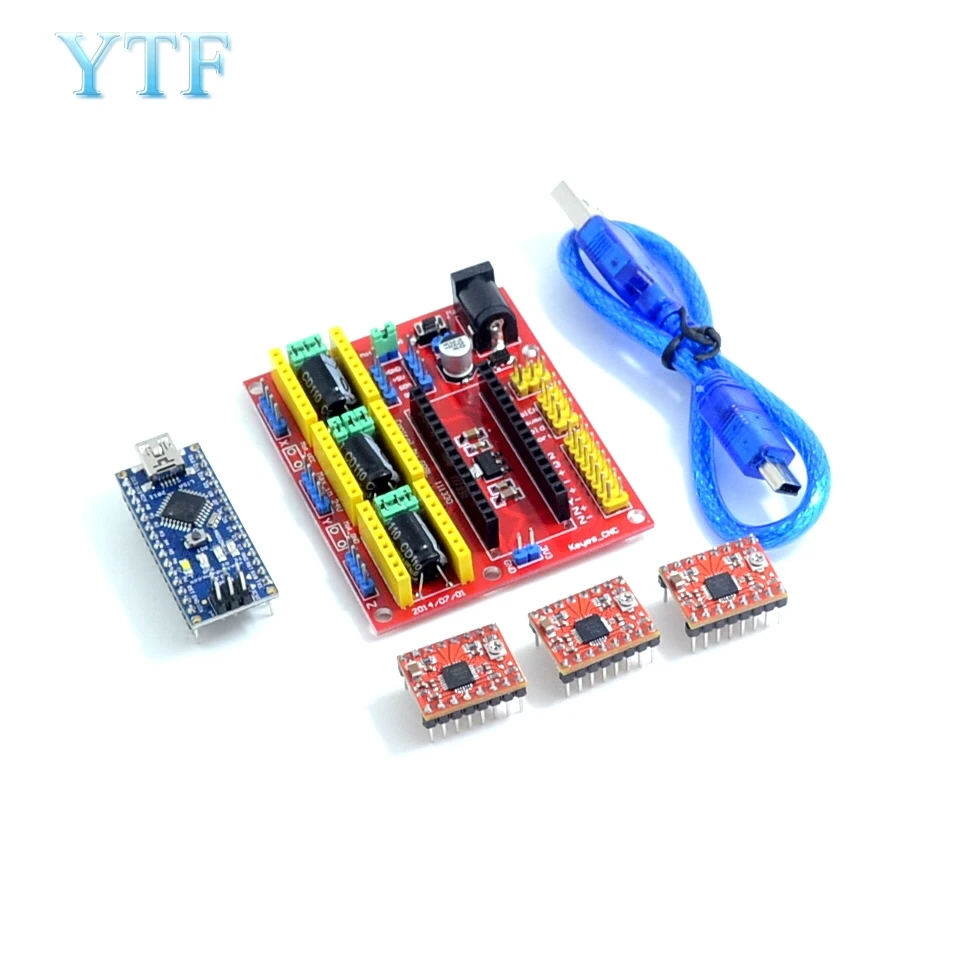

Новый CNC Щит V4 гравировальный станок + 3 шт A4988 или DRV8266 Nano (с кабелем) комплект 3D

Новый CNC Щит V4 гравировальный станок + 3 шт A4988 или DRV8266 Nano (с кабелем) комплект 3D

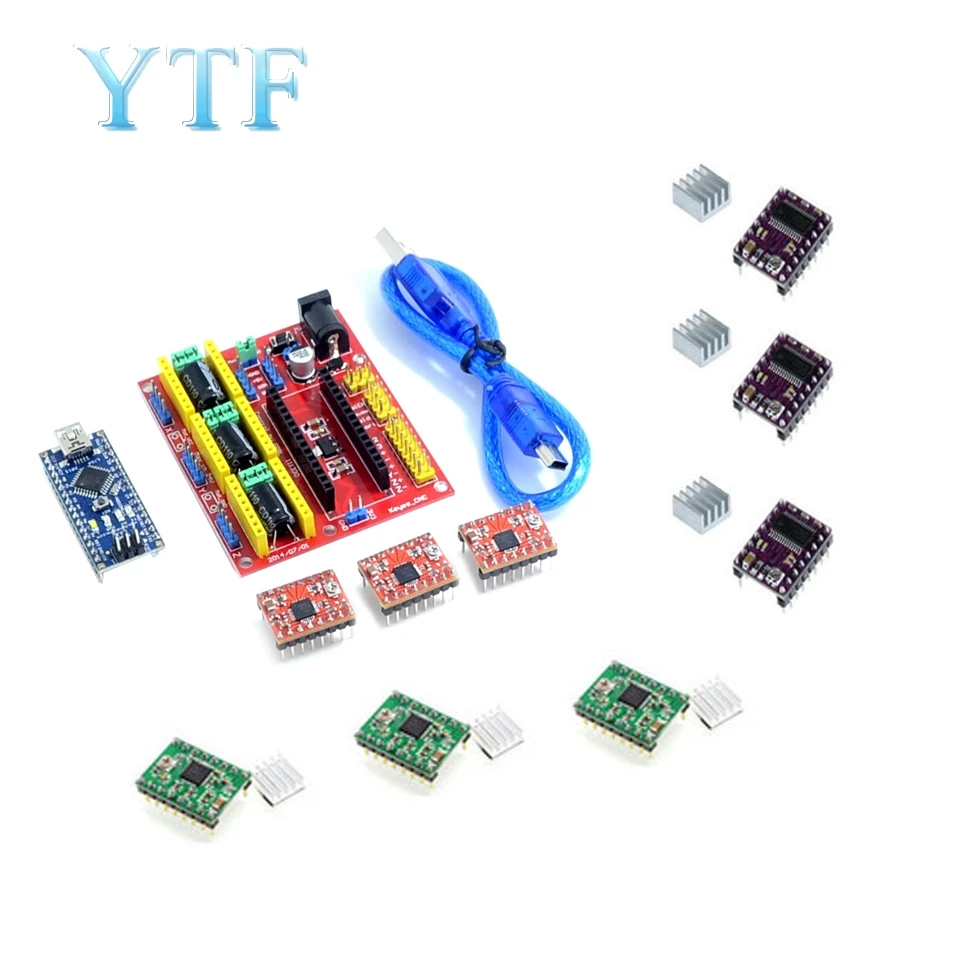

Новинка! CNC Щит v4 гравировальный станок + 3 шт A4988 или DRV8266+ Набор Nano (с кабелем)

Краткое описание A4988:

A4988-это полный драйвер микрошагового двигателя со встроенным переводчиком для удобства эксплуатации. Этот продукт доступен в полном, половинном, 1/4, 1/8 и 1/16 режимах работы с биполярными шаговыми двигателями, выходная мощность привода до 35 В и ± 2 А. A4988 включает фиксированный регулятор тока, регулятор в медленном или смешанном режиме распада. Конвертер A4988 является ключом к легкому применению. До тех пор, пока вход «шаг» вводит один импульсный привод двигателя один микрошаг. Нет таблицы фазовой последовательности, высокочастотных линий управления или сложных интерфейсов для программирования. Интерфейс A4988 очень подходит для сложного микропроцессора недоступен или перегружен.
При микрошаговом управлении, A4988 управление разделкой внутри автоматически выбирает текущий режим распада (медленный или смешанный). В смешанном режиме распада устройство сначала устанавливается на фиксированное время простоя при некотором быстром распаде, затем остальная часть медленного спада. Смешанная схема управления потоком приводит к уменьшенному звуковому шуму двигателя, повышенной точности шагов и уменьшенному энергопотреблению. Внутренняя синхронная схема управления выпрямлением обеспечивается для улучшения импульсной ширины модуляции (PWM) Потребляемая мощность. Внутренняя защита цепи включает в себя: Тепловое выключение с гистерезисом, блокировку низкого напряжения (UVLO) и защиту от перекрещивающихся токов. Специальная настройка мощности.
A4988 поверхностное крепление QFN пакет (ES), размер 5 мм × 5 мм, номинальная общая высота упаковки 0,90 мм, с открытой прокладкой для увеличения тепловыделения. Эта упаковка Pb (suffix-T), со 100% матовым покрытием оловянной свинцовой оправой.


Особенности и преимущества
· Низкий выход RDS (On)
· Автоматическое обнаружение/Выбор режима распада тока
· Смешать с медленными режимами распада
· Синхронное выпрямление для рассеивания низкой мощности
· Внутренний UVLO
· Защита от перекрещивающихся токов
· 3,3 и 5 в совместимый логический источник
· Тепловая схема отключения
· Защита от заземления
· Защита от короткого замыкания
· Дополнительный шаг пять режимов: полный, 1/2, 1/4, 1/8 и 1/16

DRV8825 краткое введение:

DRV8825 Драйвер шагового двигателя плата перевозчика TI DRV8825 микро биполярный шаговый двигатель привод является прорывом. Модуль имеет pinout и интерфейс с нашим A4988 шаговым приводом, что почти то же самое, поэтому его можно использовать в качестве лучшей производительности для замены выдвижной доски меню во многих приложениях. DRV8825 оснащен регулируемым ограничением тока, защитой от перегрузки по току и перегрева, шестью микроразрешениями (вниз 1/32-шаг). Он использует 8,2-45 В, может обеспечить до 1,5 на фазу без теплоотвода или принудительного воздушного потока (номинальный до 2,2 на один объем достаточно дополнительного охлаждения).

Особенности продукта
Простой интерфейс управления шагами и направлением
2 шесть различных шагов разрешения: полный шаг, половина шага, 1/4-шаг 1/8-Шаг 1/16-шаг, 1/32-шаг
3. Может напрямую взаимодействовать с системами 3,3 В и 5 В
4 выключение температуры, отключение перегрузки по току, блокировка низкого напряжения
5 Защита от короткого замыкания
6,4 слой 2 oz Медная печатная плата, для улучшения теплоотвода
7 Открытый припой под нижней частью драйвера IC на печатной плате pad
8 Размер модуля, штифт и интерфейс, соответствующие A4988 операторы шагового двигателя во многих отношениях
9 регулируемое Управление током позволяет установить потенциометр, который позволяет использовать Номинальное напряжение шагового двигателя или более, чтобы достичь более высокой скорости максимального выходного тока
10 интеллектуальное управление разделкой автоматически выбирает правильный текущий режим распада (быстрый спад или медленное спад)
11 максимальное 45 В напряжение питания
12 встроенных регуляторов напряжения (необходимо для любого внешнего логического напряжения питания)
