Миниатюрная плата LPC1768 с модулем Bluetooth (SPP)|miniboard| |

LPC1768/65/64 являются ручными Микроконтроллерами на Cortex-M3 основе для встроенных
Применение с высоким уровнем интеграции и низким энергопотреблением. Рычаг
Cortex-M3-это ядро следующего поколения, которое предлагает усовершенствованные системы, такие как
Функции отладки и более высокий уровень интеграции блоков поддержки.
LPC1768/65/64 работают на частотах процессора до 100 МГц. Рычаг
Cortex-M3 ЦП включает в себя 3-ступенчатый трубопровод и использует Гарвардскую архитектуру с
Отдельные местные инструкции и данные, а также третий автобус для периферийных устройств. Рычаг
Cortex-M3 ЦП также включает внутренний блок предварительной выборки, который поддерживает спекулятивный
Разветвление.
Периферийное дополнение LPC1768/65/64 включает до 512 Кб вспышки
Память, до 64 КБ памяти данных, Ethernet MAC, USB устройство/хост/OTG интерфейс,
8-канальный контроллер общего назначения DMA, 4 UARTs, 2 CAN канала, 2 SSP контроллера,
Интерфейс SPI, 3 I2C-bus интерфейса, 2-вход плюс 2-выход I2S-bus интерфейс, 8-канальный
12-битный ADC, 10-битный DAC, ШИМ управления двигателем, интерфейс кодировщика квадратуры, 4 общих
Универсальные таймеры, 6-выход общего назначения ШИМ, ультра-низкая мощность в режиме реального времени часы (RTC)
С отдельной батареей и до 70 контактов общего назначения I/O.
LPC1768/66/65/64 совместимы с 100-pin LPC236x ARM7-based
Серия микроконтроллеров.

Более подробную информацию см. В таблице LPC176x

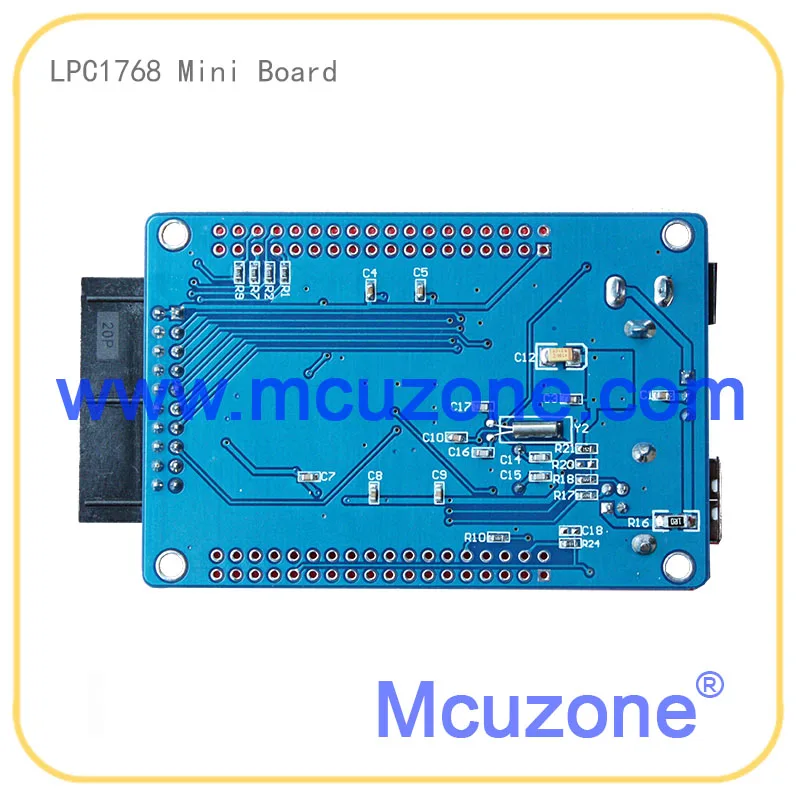

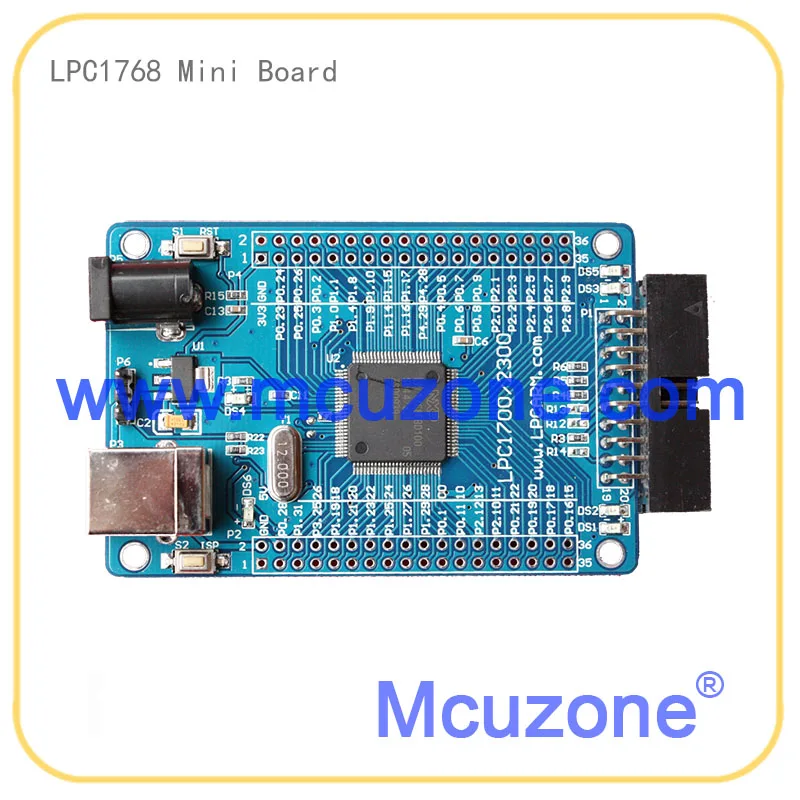

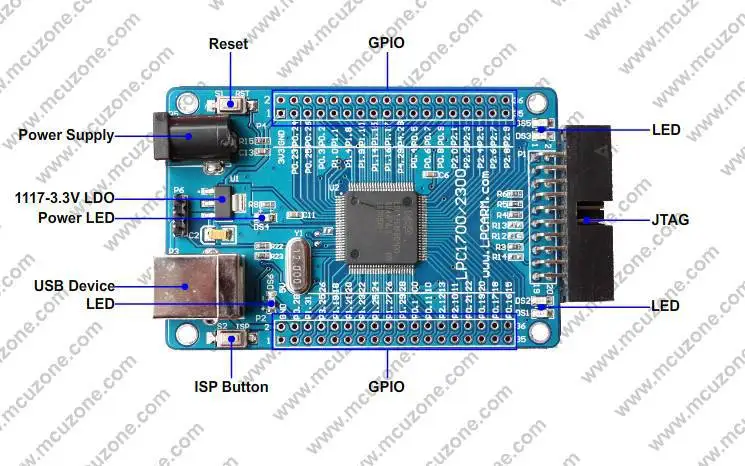

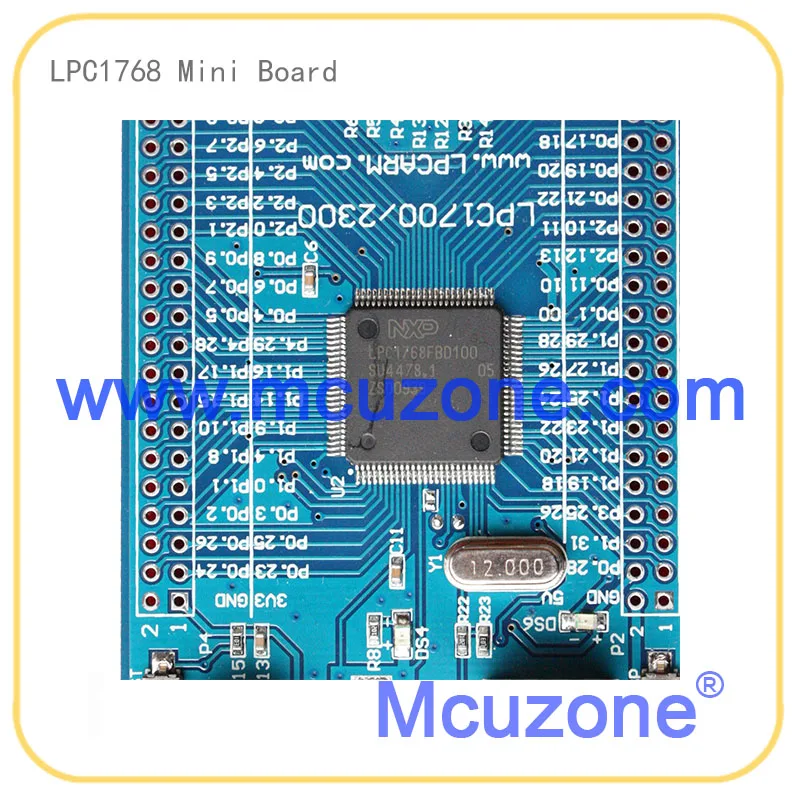

• Процессор 100 МГц, LPC1768
• Порт USB (также питание платы)
• Все GPIO расширенные
• 5 пользовательских светодиодов
• Порт JTAG (также поддерживает SWD)
• 3,3 В LDO
• Схема сброса
• Часы (32,768 кГц и 12 МГц)

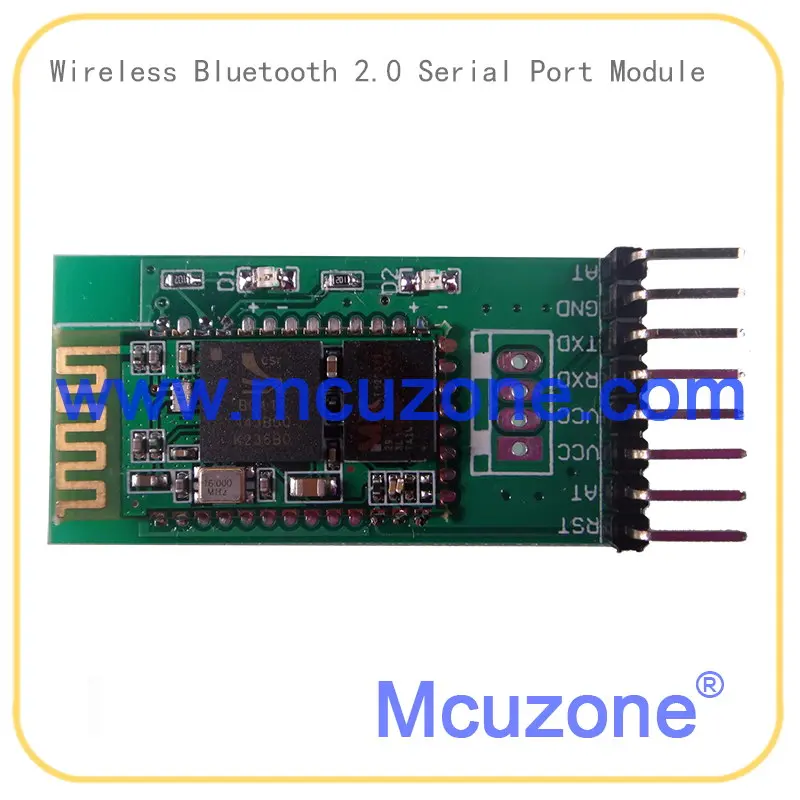

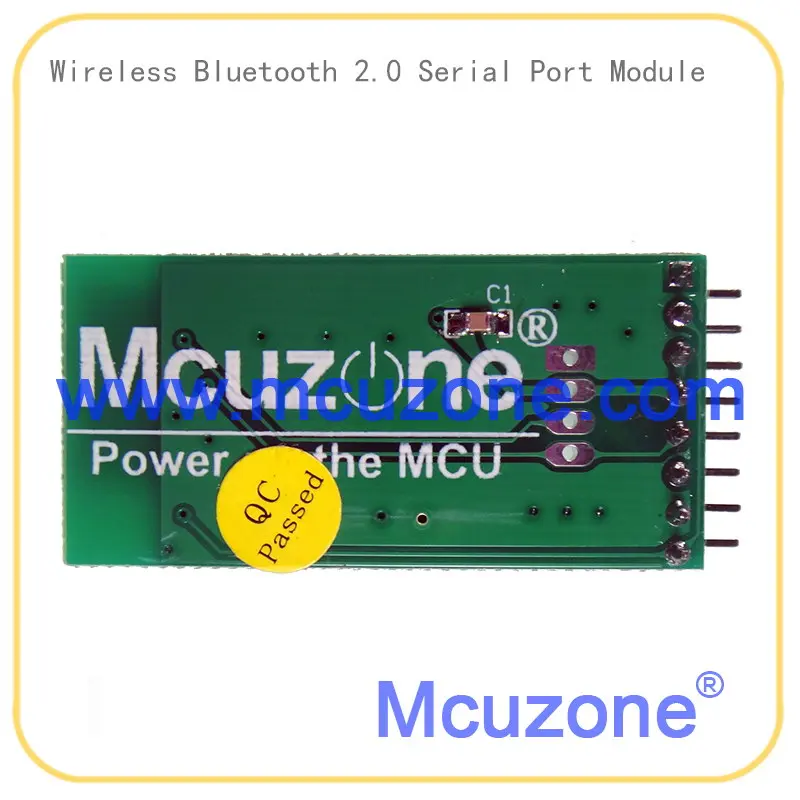

Решение CSR, протокол Bluetooth V2.0

Поддержка командования

Поддерживает режим Master И Slave, модифицируется AT commander

Поддержка 1200-115200 baudrate

3,3 В Одиночная поставка

Размер: основной модуль: 28 мм * 15 мм * 2,35 мм, весь модуль: 35,33 мм * 19,6 мм * 3,7 мм

Ток: 30 мА макс

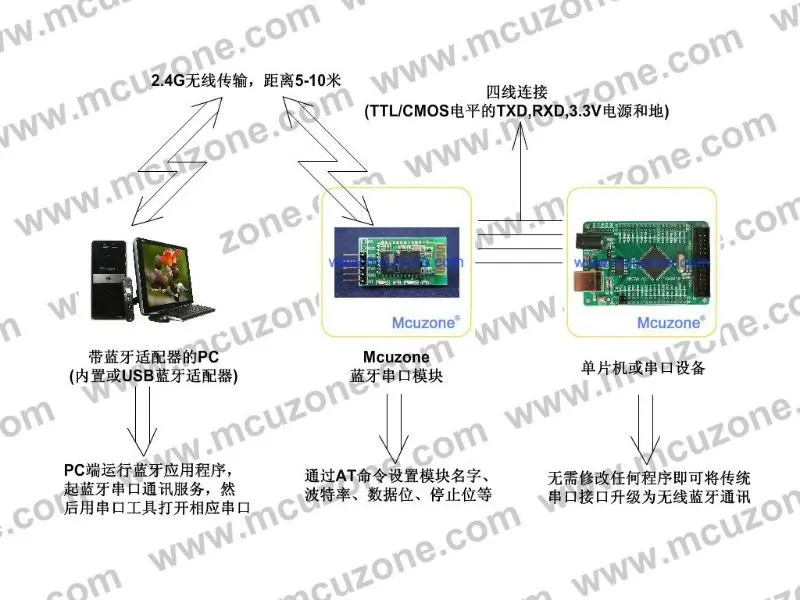

Может использоваться со всеми MCU через порт UART

2 индикатора

• Светодиодная демонстрация blinky
• Демонстрация Keil MDK RTX
• Keil MDK USB Mem demo
• IAR USB аудио демонстрация
• IAR USB HID demo
• IAR USB Mouse demo
• Демонстрация IAR VirtualCom
• Micrium ucOS II demo
• FreeRTOS demo, LED и USB CDC demo
• Демонстрация Keil MDK CAN
• Keil MDK
• IAR EWARM

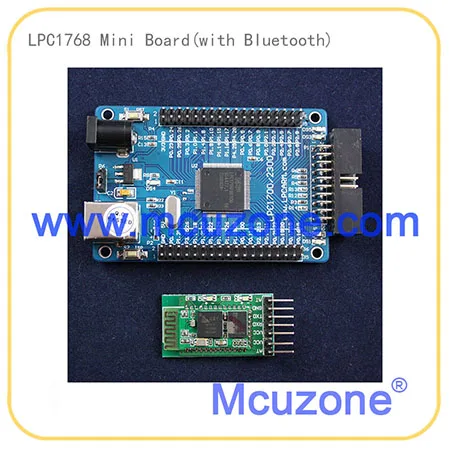

• LPC1768 мини-доска
• Bluetooth
• Usb-кабель
• CD-ROM

• Ищу местного агента по всему миру
• Оплата pal приемлема
