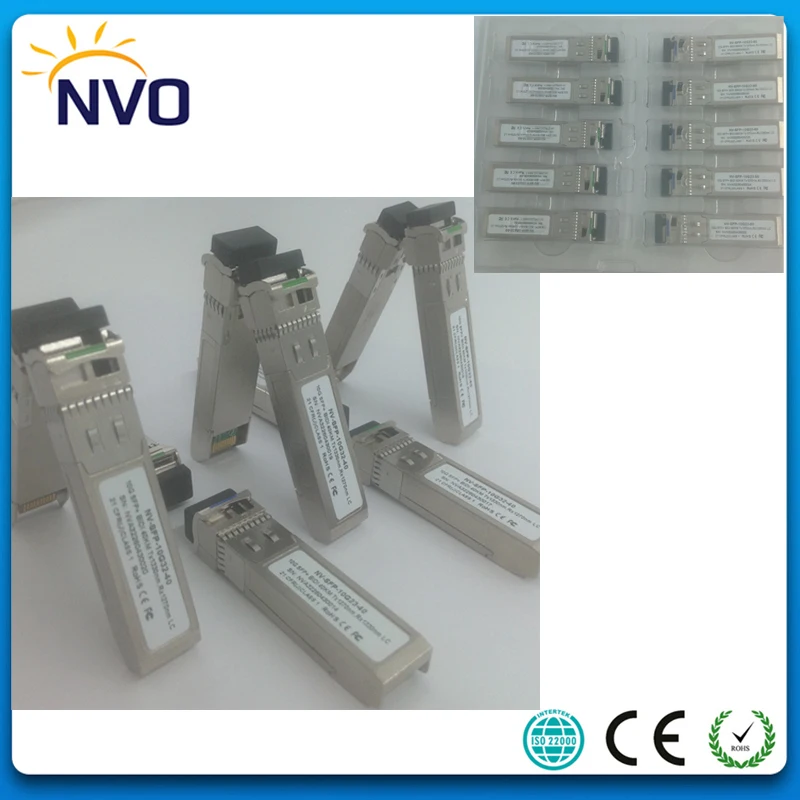

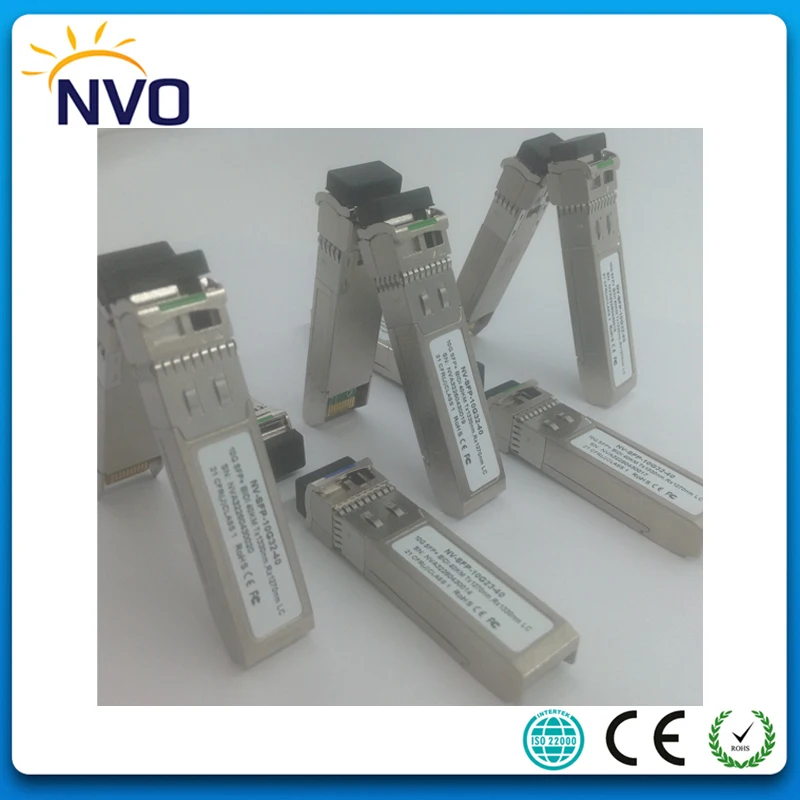

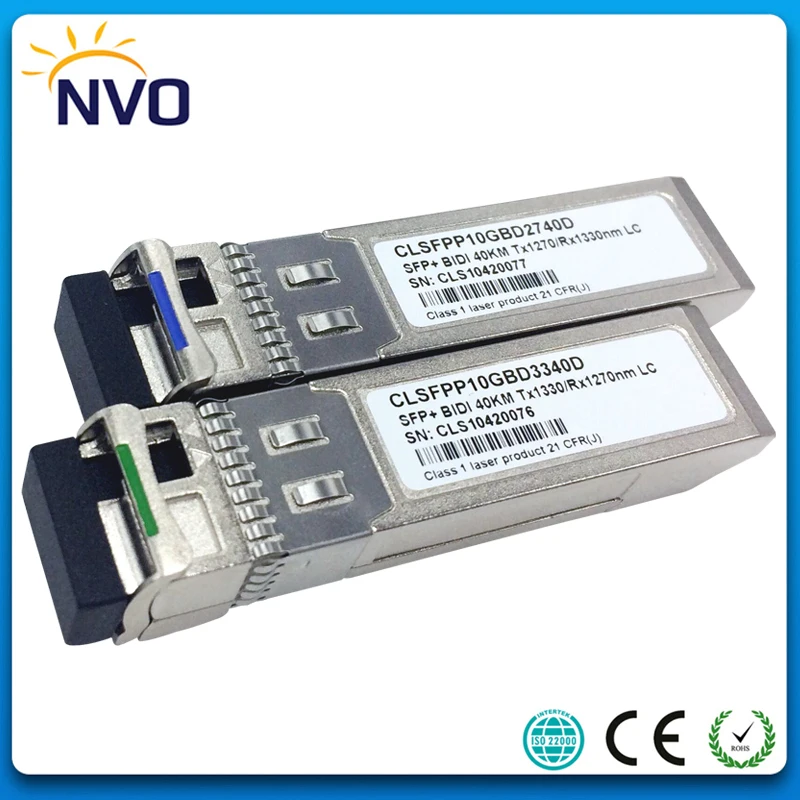

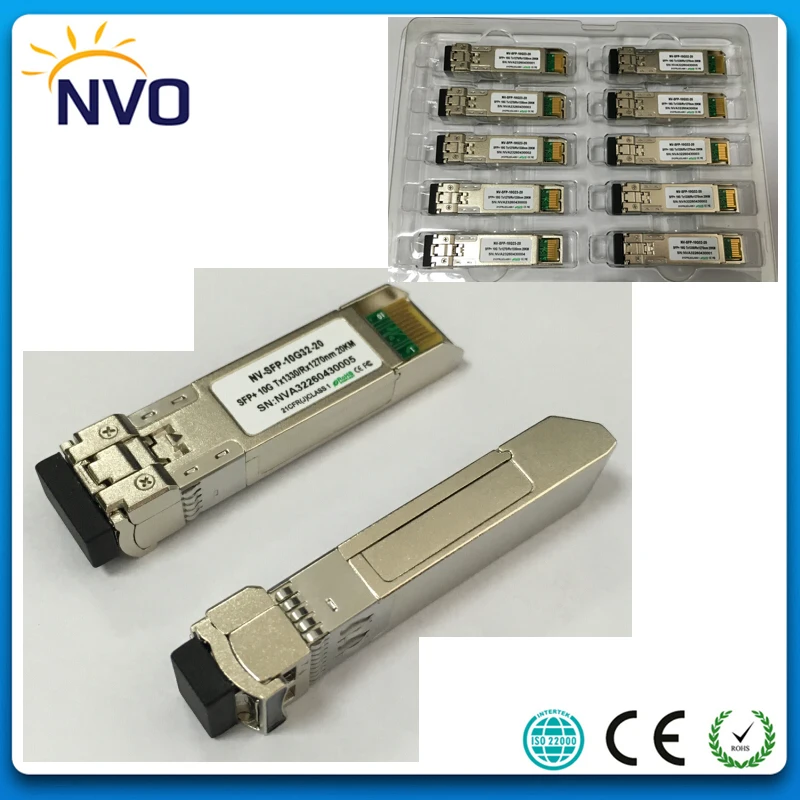

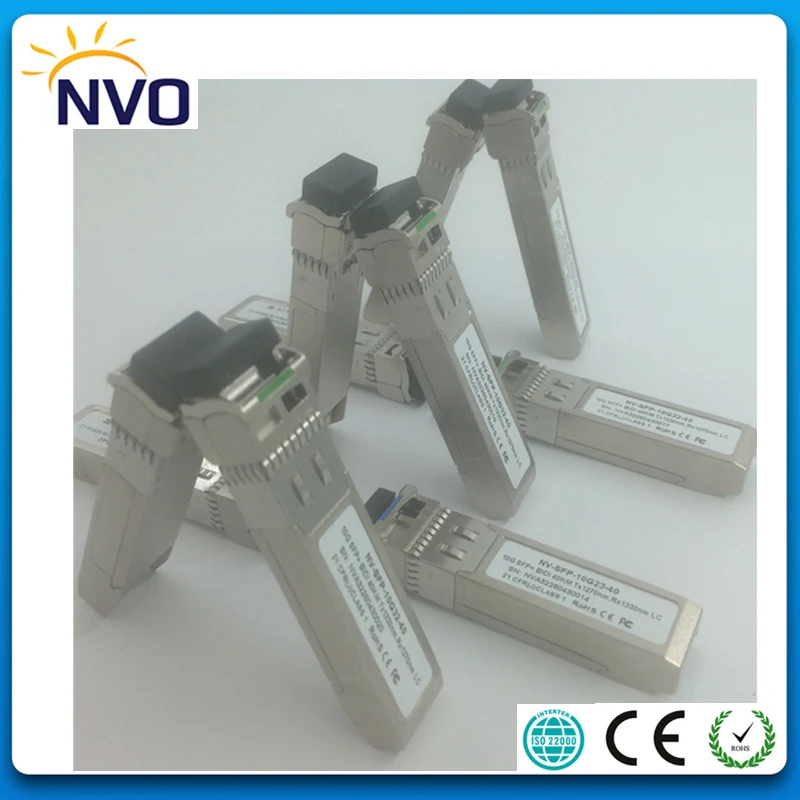

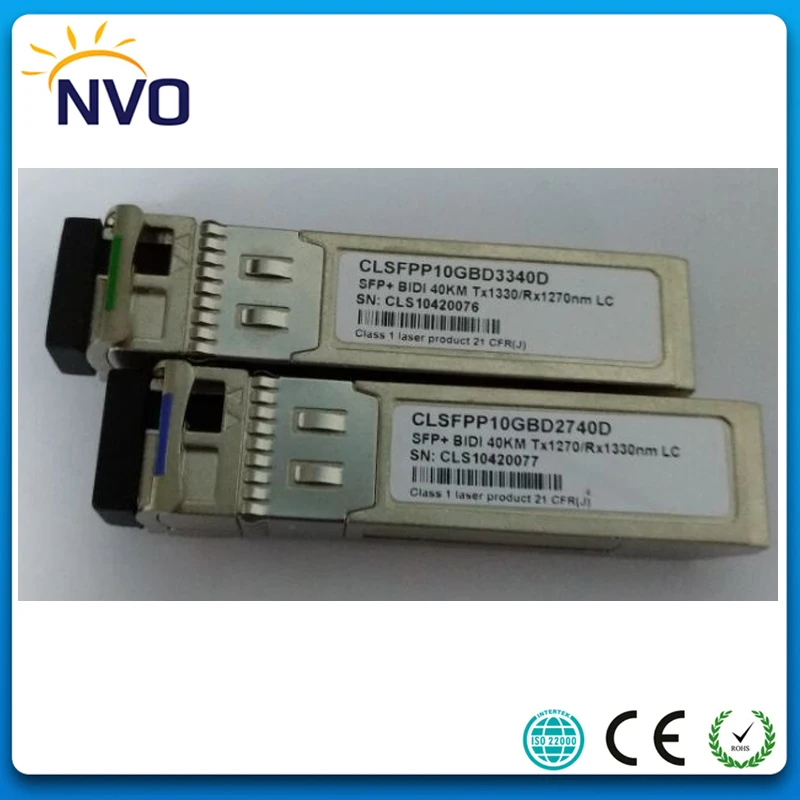

5 пар/лот волоконно-оптический двунаправленный модуль 10G 1270nm/1330nm 40km DDM WDM SFP + LC

5 пар/лот волоконно-оптический двунаправленный модуль 10G 1270nm/1330nm 40km DDM WDM SFP + LC

5 пар/лот, волоконно-оптический двунаправленный модуль 10G 1270nm/1330nm 40 km DDM WDM SFP + LC, совместимый с кодом Cisco

Примечание:

Пожалуйста, оставьте нам сообщение о том, какой бренд совместим с вашим переключателем. У нас есть HUAWEI, Cisco, H3C. Отправим совместимые модули SFP по вашему запросу.

BIDI-SFP +-ER

10 г/локон BIDI SFP + приемопередатчик, 40 км

Особенности

►Волоконный Двунаправленный SFP + оптический приемопередатчик

►Электрический интерфейс совместим с SFF-8431

►Hot Pluggable

►До 10,7 Гбит/с передачи данных

1270/1330nm DFB LD передатчик

1270/1330нм контактный приемник

►Низкое энергопотребление

① Подходит для подключения 10 kmSMF

Цельнометаллический корпус для превосходной производительности EMI

►Расширенная прошивка позволяет хранить информацию шифрования в трансивере

►Экономически эффективное решение SFP +, обеспечивает более высокую плотность порта и большую пропускную способность

►Рабочая температура корпуса: от 0 до 70 °C

Применение

⑤ 10 Гбит/с Ethernet или SONET/SDH переключатели и роутеры

► 10 г/8,5 г/4,25 г/2,125 г/1,0625 г волоконный канал

►Другие оптические звенья 10 Гбит/с

Описание товара

Этот 1270/1330nm DFB 10 гигабитный SFP + трансивер предназначен для передачи и получения оптических данных по одномодовому оптическому волокну для длины соединения 10 км.

Электрический интерфейс модуля BI-DI SFP + LR соответствует электрическим спецификациям SFI. Входное и выходное сопротивление передатчика 100 Ом отличается. Линии передачи данных внутри AC соединены. Модуль обеспечивает дифференциальное прерывание и уменьшает дифференциал к конвертации общего режима для расторжения сигнала качества и низкого EMI. SFI обычно работает более 200 мм улучшенного материала FR4 или до 150 мм стандарта FR4 с одним соединителем.

В направлении передачи Модуль SFP + приемопередатчика получает электрический сигнал 10,3125 ГБ/сек. (скорость сигнализации) от основной платы ASIC/SERDES и преобразует данные в оптический сигнал с помощью лазерного драйвера, который контролирует лазерный диод в трансмиттерной оптической подсборке (TOSA). Доступен открытый коллектор, совместимый с отключением передачи (Tx_Dis). Логика «1» или нет подключения к этому контакту отключат лазер от передачи. Логика «0» на этом штифте обеспечивает нормальную работу. Передатчик имеет внутреннюю петлю автоматического управления питанием (APC), чтобы обеспечить постоянную оптическую выходную мощность между напряжением питания и колебаниями температуры. Предусмотрен открытый коллектор, совместимый с дефектом передачи (Т-образной неисправности). Tx_favin-это выходной контакт модуля, который при высоком уровне указывает на то, что передатчик модуля обнаружил состояние неисправности, связанное с лазерной работой или безопасностью. Выходной контакт tx_floop-это открытый слив/коллектор и должен быть вытянут до Vcc_Host в хосте с резистором в диапазоне 4,7-10 кОм. TX_Disable-это входной контакт модуля. Когда TX_Disable заявлен высокий или Левый открытый, выходной передатчик SFP + модуля должен быть выключен. Этот контакт должен быть вытянут до VccT с резистором 4,7 kΩ до 10 kΩ

Приемник преобразует 10 Gbit/s серийные оптические данные в серийные PECL/CML электрические данные. Предусмотрена потеря сигнала с открытым коллектором. Rx_LOS, когда высокий уровень показывает уровень оптического сигнала ниже, указанного в соответствующем стандарте. Контакт Rx_LOS-это выход открытого слива/коллектора и должен быть вытянут до Vcc_Host в хосте с резистором в диапазоне 4,7-10 кОм или с активным окончанием. Фильтрация источника питания рекомендуется как для передатчика, так и для приемника. Сигнал Rx_LOS предназначен в качестве предварительной индикации для системы, в которой установлен SFP +, что сила полученного сигнала ниже указанного диапазона. Такая индикация, как правило, указывает на неустановленные кабели, сломанные кабели или отключенный, неисправный или выключенный передатчик в дальнем конце кабеля.

3-я функциональная возможность модуля SFP +-это 2-проводной последовательный, I2C, интерфейс. I2C используется для последовательного идентификатора, цифровой диагностики и функций управления модулем. Улучшенный интерфейс цифровой диагностики позволяет в режиме реального времени получить доступ к устройству, позволяя монитору получать оптическую мощность, лазерный ток смещения, лазерную оптическую выходную мощность и т. Д.

Наш сервис:

1. Свяжитесь с нашим отделом продаж для получения более подробной информации, чтобы подтвердить ваш заказ.
2. Короткое время выполнения после подтверждения.

3. Мы доставляем товары международной экспресс-доставкой.

4. Быстрый ответ на отзывы клиентов и другие вопросы.

Отгрузка и оплата
1. Международная экспресс-доставка: DHL, Fedex, UPS, EMS, UPS, TNT и т. д.
2. Оплата: T/T, Western Union, Paypal и так далее.

Гарантия:

> И абсолютно новый.

> & OEM/ODM доступен.
> И 100% проверка качества и испытание на старение.
> И 3 года гарантии (с даты отгрузки).

Техническая поддержка:

Мы поддерживаем техническое руководство для устранения неисправностей или замены компонентов и предоставляем проект соответствующей сетевой конфигурации.
Послепродажное обслуживание
У нас есть послепродажное обслуживание в течение 24 часов, обещает предоставить техническое обслуживание или руководство в любое время.
Наши сотрудники будут отвечать требованиям клиентов в течение 12 часов после чрезвычайной ситуации.

Детали упаковки: статический мешок, пластиковый ПВХ пакет, Розничная коробка, техническая коробка или по индивидуальному заказу.
