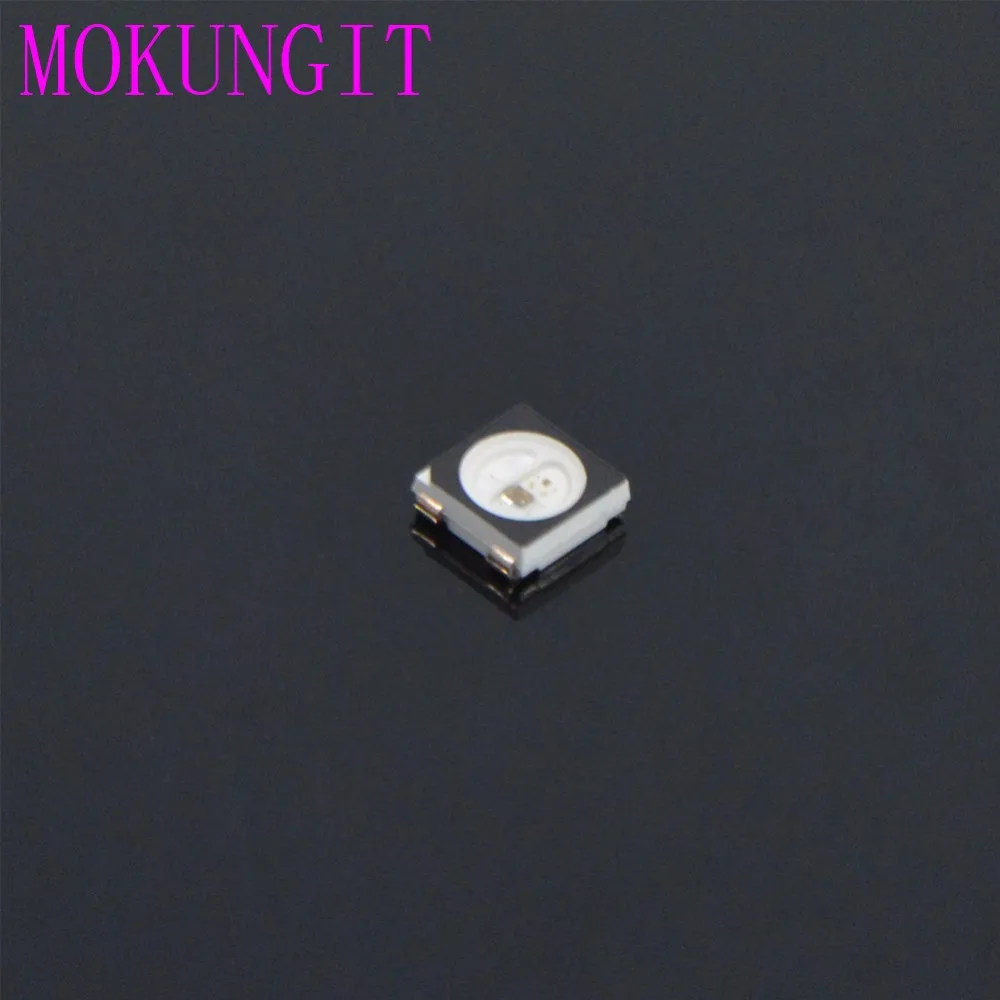

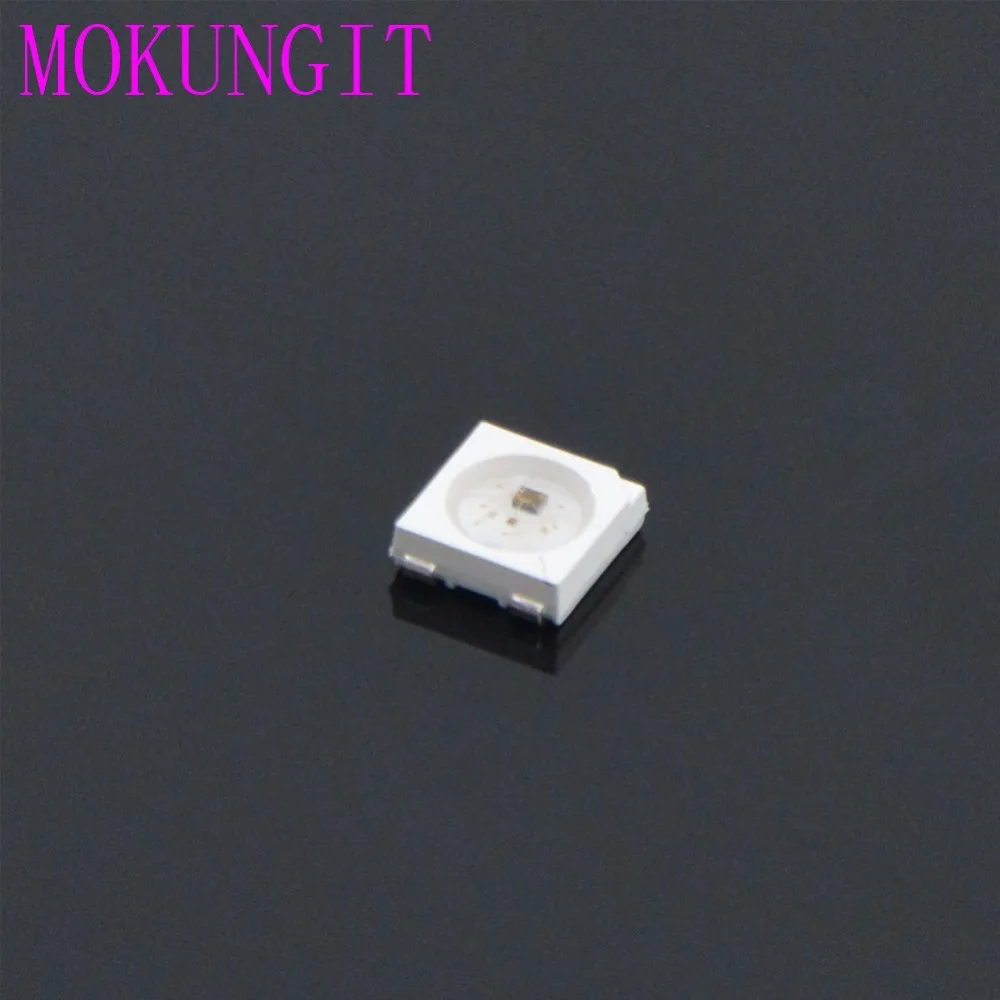

1000 шт. SK6812 WS2812B WS2812 IC светодиодный чип SMD 5050 RGB для Светодиодный экран DC5V

1000 шт. SK6812 WS2812B WS2812 IC светодиодный чип SMD 5050 RGB для Светодиодный экран DC5V

SK6812-это интеллектуальный светодиодный светильник с управлением, который интегрирован в посылка 5050 компонентов. Он включает в себя интеллектуальную цифровую защелку для передачи данных и схему усиления сигнала. Также включает прецизионный внутренний осциллятор и 12V напряжение машина для испытаний на программируемую постоянную текущий контроль, эффективного пикселей точечный светильник цветного материала, украшенные последовательный свет.


Светодиодный индикатор низкого напряжения, защита окружающей среды и энергосбережение, высокая яркость, угол рассеяния большой, хорошая консистенция, низкая мощность, длительный срок службы и другие преимущества. Встроенный светодиодный чип управления становится более простой схемой, небольшой объем и удобная установка.


Особенности

Интеграционная схема управления и чип RGB
Встроенная схема изменения сигнала
Встроенная электрическая схема отдыха и схема сброса мощности
256 яркости и 16777216 цветного дисплея
Каскадный порт передачи сигнала


Технические характеристики

Питание Напряжение: + 3,5? + 5,3 V
Вход Напряжение:-0,5? VDD + 0,5 V
Красный Vf: 1,8 ~ 2,2 V
Зеленый Vf: 3,0 ~ 3,2 V
Синий Vf: 3,2 ~ 3,4 V
Красная длина волны: 620 ~ 630 нм
Зеленая длина волны: 515 ~ 530 нм
Синяя Длина волны: 465 ~ 475 нм
Красная сила света (20 мА): 550 ~ 700 мкд
Зеленая сила света (20 мА): 1100 ~ 1400mcd
Синяя сила света (20 мА): 200 ~ 400 мкд


Сделайте свой собственный умный светодиодный механизм с таким же интегрированным светодиодный, который используется в наших NeoPixel полосах и пикселях. Этот крошечный 5050 (5 мм x 5 мм) RGB СВЕТОДИОД довольно легко припаять и является самым компактным способом интеграции нескольких ярких светодиодов в дизайн. Чип драйвера внутри светодиодный и имеет ~ 18ма постоянного тока привода, поэтому цвет будет очень последовательным, даже если напряжение варьируется, и не требуется никаких внешних резисторов дросселя, что делает ваш дизайн минимальным. Включите всю вещь с 5VDC, и вы готовы к камню.

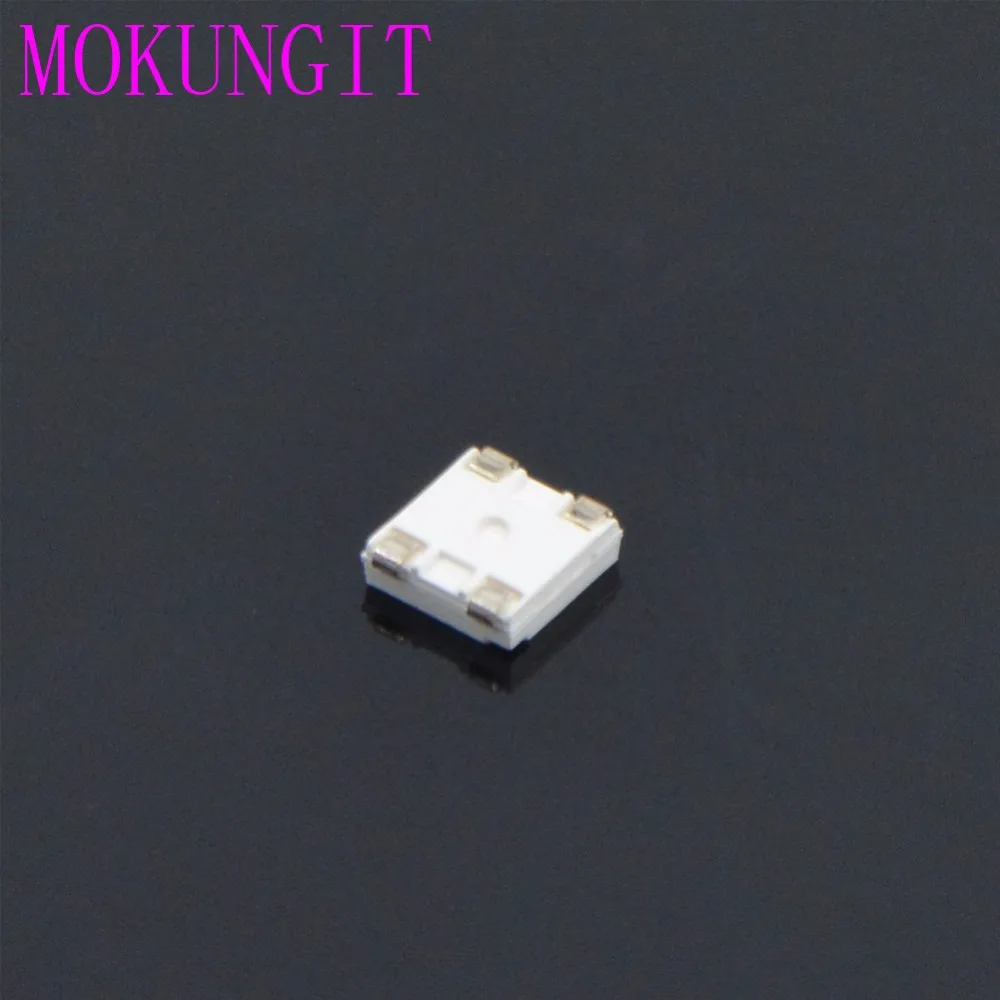

Это более новая версия WS2812 светодиодный чип с 4 контактами, а не 6! Он совместим с кодом и имеет одинаковую форму и функциональность, но не то же самое, поэтому вы не можете использовать их для замены чипа. Если вы разрабатываете новую печатную плату, мы советуем работать с B, так как она построена в полярности защиты. Кроме того, B и S имеют одинаковую яркость и используют точно такой же интерфейс кода.

Светодиоды являются «цепью», подключив выход одного чипа к входу другого-см. Таблицу данных для диаграмм и pinouts. Для того чтобы позволить всей микросхемы, которые должны быть включены в 6-pin посылка, имеется всего лишь одна линия передачи данных с очень сроки специфичный. Поскольку Протокол очень чувствителен к срокам, он требует микроконического ролика в реальном времени, такого как AVR, Arduino, PIC, mbed и т. д. Нельзя использовать с микрокомпьютером на базе Linux или интерпретировать микроконтроллер, такой как netduino или Basic Stamp. Светодиоды в основном имеют внутреннюю часть WS2811, но фиксируются при настройке «высокой скорости» 800 кГц. Наша чудесно написанная Neopixel библиотека для Arduino поддерживает эти пиксели! Поскольку требуется ручная сборка, это только для ядер AVR, но другие могут портировать этот код драйвера чипа, поэтому, пожалуйста, google around. Требуется 8 МГц или более быстрый процессор.

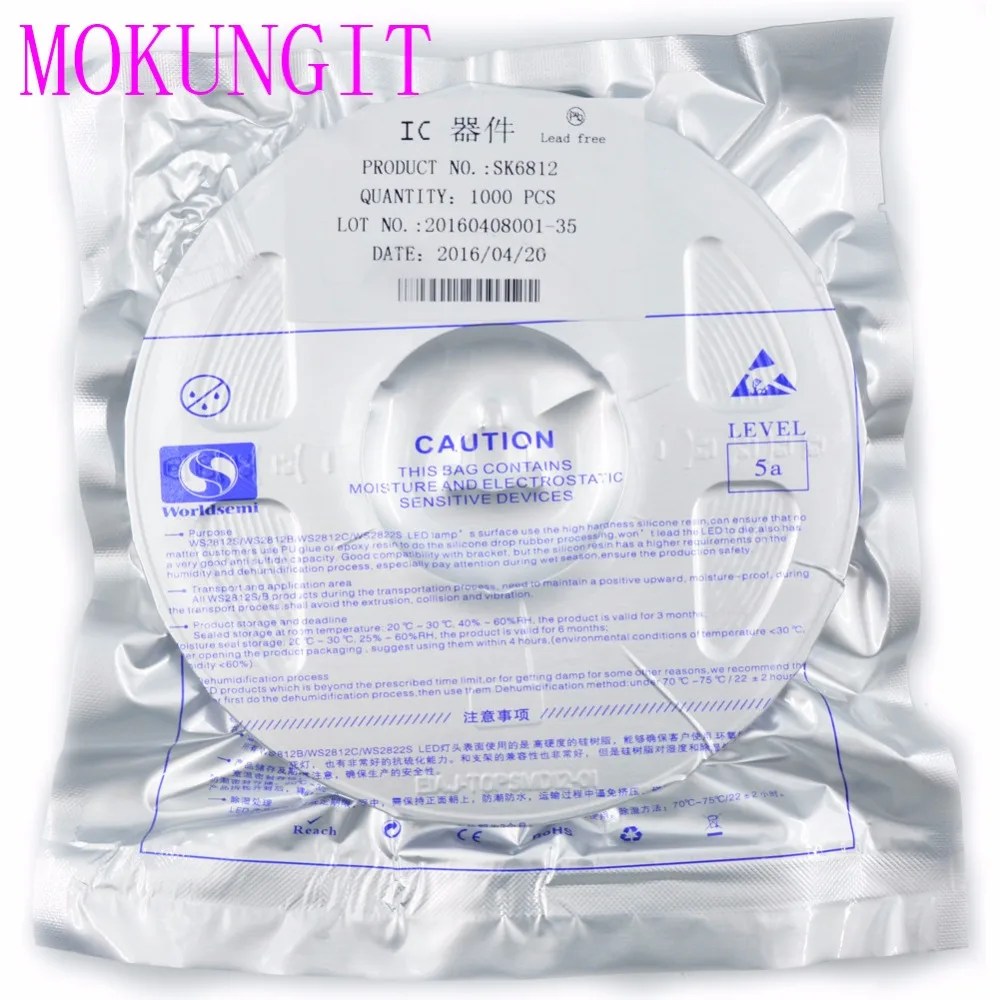

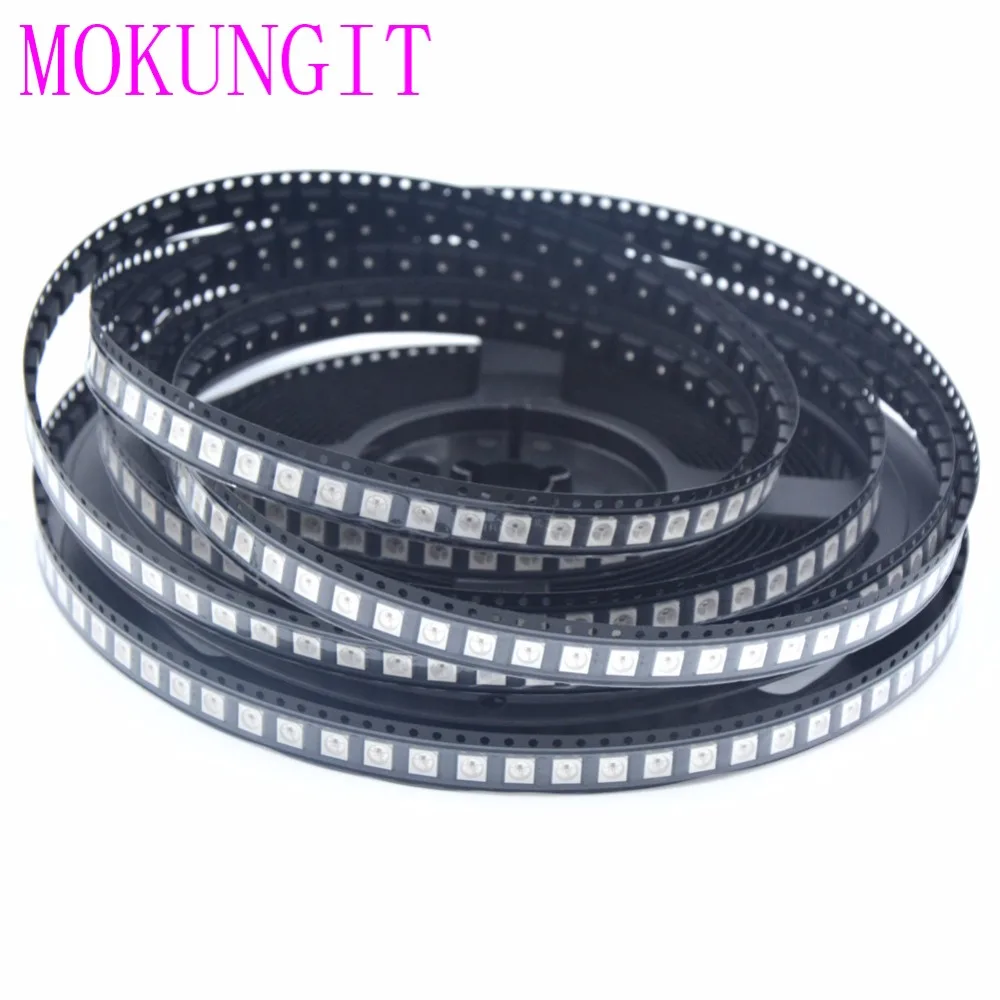

Посылка включает в себя:
1000 шт SK6812 чипы
