Контроллер солнечного водонагревателя SR81 AC100----240V регулятор температуры

SR81 интеллектуальный контроллер для сплит герметичной солнечной системы горячей воды обновленная версия SR868C8

SR868C8 была заменена SR81 с некоторой оптимизацией и таким же аппаратом, если вам нужно руководство, пожалуйста, отправьте нам сообщение с адресом электронной почты.

SR81 3000 Вт и 4000 Вт версия не имеет кабеля питания с вилкой.

Настройки по умолчанию не показывают T3, потому что многие люди не используют T3, поэтому мы скрываем T3 в новой версии.

Только когда вы открываете вспомогательную функцию нагрева и устанавливаете датчик T3. Затем T3 отобразится.

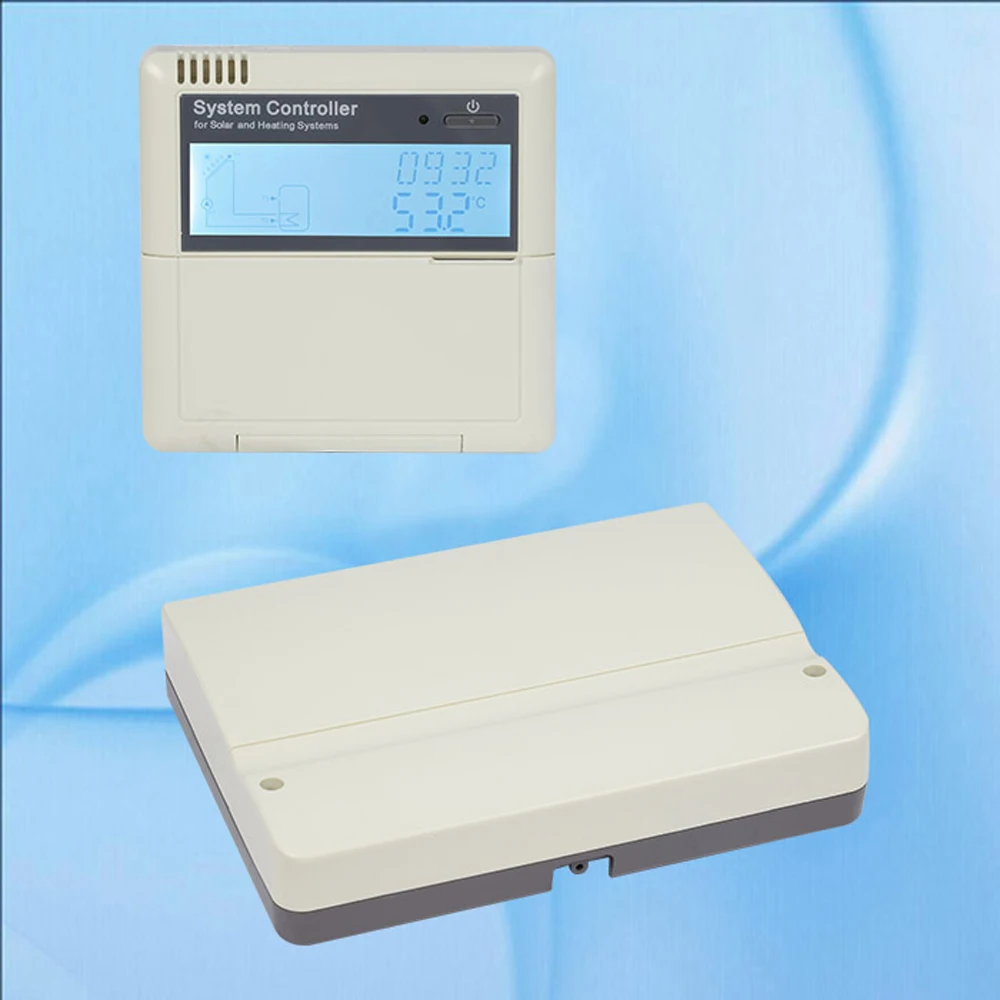

Умный Солнечный контроллер водонагревателя SR81

----- Для контроллера температуры сплит солнечной системы водонагревателя

 Краткое описание

Старый SR868C8 обновленная версия
Точность измерения температуры: 0.1C
10 кнопок на передней крышке.
С отдельно клавиатуры

Приложений Емкость

Максимальное количество коллекторов: 1
Максимальное количество резервуаров для хранения: 1
Максимальное количество реле: 4
Максимальное количество датчиков: 5
Максимальное количество приложений для визуализации: 1
FRT:1 * Электронный расходомер роторного лопасти

Технические данные

Размер клавиатуры: 120 мм x 120 мм x 18 мм
Размер контроллера (версия 1,5 кВт): 187 мм x 128 мм x 46 мм
Размер контроллера (версия 3 кВт): 218 мм x 165 мм x 55 мм
Размер контроллера (версия 4 кВт): 218 мм x 165 мм x 55 мм
Источник питания: AC100-240V,50-60 Гц.
Мощность Потребляемая мощность: <2,5 W
Номинальное импульсное напряжение: 2,5 кв
Корпус: Пластик из АБС-пластика
Тип защиты: IP41
Монтаж: настенный монтаж
Операция: 10 кнопок на передней крышке.
Точность измерения температуры: ± 0.1oC
Диапазон измерения температуры коллектора: -10oC ~ 220oC
Диапазон измерения температуры бака: 0oC ~ 110'C
Подходящая мощность насоса: 3 насоса можно подключить
Подходящая мощность HK (резервное Отопление):
1 шт. (версия 1,5 кВт) <1,5 кВт
1 шт. (3 кВт версия) <3 кВт
1 шт. (4 кВт версия) <4 кВт
Входы: 5 датчиков
1 шт. * Датчик Pt1000 (≤ 500'C) для коллектора (силиконовый кабель ≤ 280oC),
4 шт. * NTC10K, B3950 датчик (≤ 135'C) для бака, (ПВХ кабель ≤ 105'C),
1 * FRT роторный лопастный Тип Электронный поток mete

Выходы: 4 реле, для циркуляционного насоса и резервного нагрева
3 * электронное Магнитное реле, Макс. Ток 2А
HK реле (1.5KW версия):10A
HK реле (версия 3 кВт):15A
HK реле (версия 4 кВт):20A
Температура окружающей среды: -10'C ~ 50'C.
Класс водонепроницаемости: IP41

Основные Функция

Дата --- Настройка даты
Время нагрева --- Резервное Отопление
Круг --- Циркуляция горячей воды
Загрузка --- Настройка загрузки tank1
COL --- подача заявки на Collector1
Насос --- режим управления насосом
Классные --- подача заявки на функцией охлаждения
AUX --- подача заявки на вспомогательная функция
Человек --- подача заявки на ручном режиме
BLPR --- блокирующая функция защиты
OTDI --- функция термической дезинфекции
FS --- выбор типа расходомера.
UNIT---C-F переключение между единицами измерения
RST --- подача заявки на заводские настройки
Проходят --- набора пароля
Функции праздника
Экран защиты
Проблемы защиты
Trouble проверки

Системы

Упаковочный лист

1 x SR81 контроллер

Сумка для аксессуаров-1 шт.

Руководство пользователя (1 шт.)

1 x PT1000 датчик температуры (& phi;6*50 мм, длина кабеля 1,5 м)

2 x датчик температуры NTC10K (& phi;6*50 мм, длина кабеля 3 метра)

1x10 А кабель питания (Примечание: контроллер для электрического нагревателя 3000 Вт не имеет кабеля питания, пользователь должен подготовить кабель 2,5 мм2)

Примечание:

Есть 4 входа для NTC10K, B = 3950 температурного датчика, но только 2 датчика включены в стандартный список доставки; Другой должен быть приобретен отдельно клиентом при необходимости.
