Новичок не стреляет! По любым вопросам, пожалуйста, позвоните

Прямые поставки! Пожалуйста, заказывайте сейчас.)

Обзор продукта:

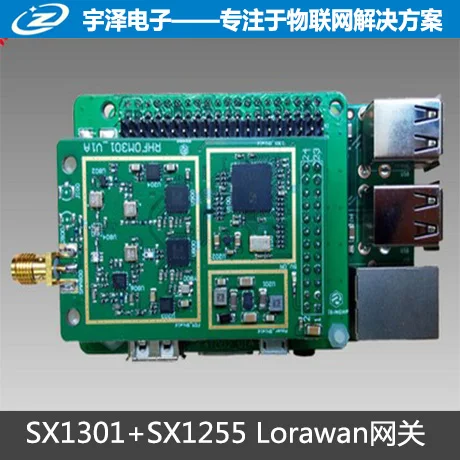

LRHF0M301-высокая производительностьМалый объемLoRa/LoRaWANgateway модульОсновные чипы производятсяSemtechКомпанияSX1301.

LЭтот пунктLoRa/LoRaWANШлюз модуль для беспроводных сенсорных сетей, интернет вещей, встроенных и других сценариев применения, может помочь клиентам быстро завершить егоLoRa/LoRaWANGateway исследования и разработки.

LМодули поддерживают пользовательские диапазоны 434 мгц, 470-510 мгц, 780 мгц, 868 мгц и 915 мгц, а диапазон по умолчанию изделия-470 мгц

Ассортимент продукции:

LLoRa/LoRaWANШлюз

LИнтернет вещей

LИзмеритель концентратора для чтения

LIndustriaLcontroLconcentrator

LШлюз системы оповещения безопасности

LLPWAN базовая станция

Описание товара:

LМалый объем63mmx40 мм

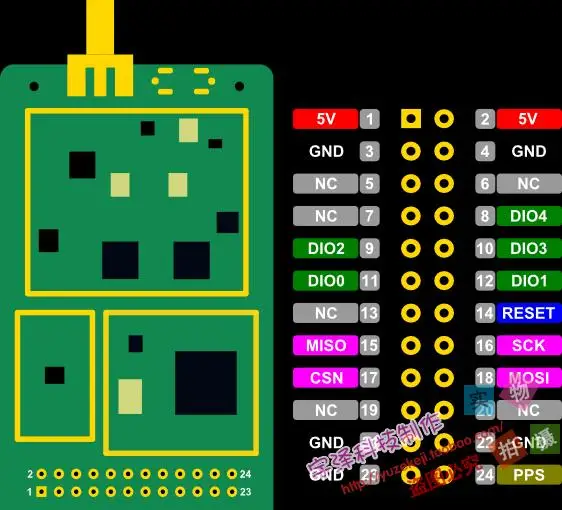

L16ИглаDIPИнтерфейсИнкапсуляция легче интегрировать в шлюзы

LВыбор нескольких диапазонов434 мгц, 470 мгц, 780 мгц, 868 мгц, 915 мгц

L10 программируемых параллелдемодуляционных путей

LАвтоматический адаптивный фактор спектра распространенияКаждый каналSF7 до SF12 опционально

LВысокая производительность

LЧувствительность приема-142.5dBm300bps

LМаксимальная выходная мощность27dBm

LИнтерфейс связиSPI

L+5 ВОдиночная поставка

LПоддержкаLoRaWAN, Class, A, Class, CСоглашение

Область применения

Город мудрости

Мудрость сельского хозяйства

Интеллектуальный счетчик (счетчик воды, счетчик электроэнергии, газовый счетчик)

Другие приложения для интернета вещей, которые будут передаваться на большие расстояния

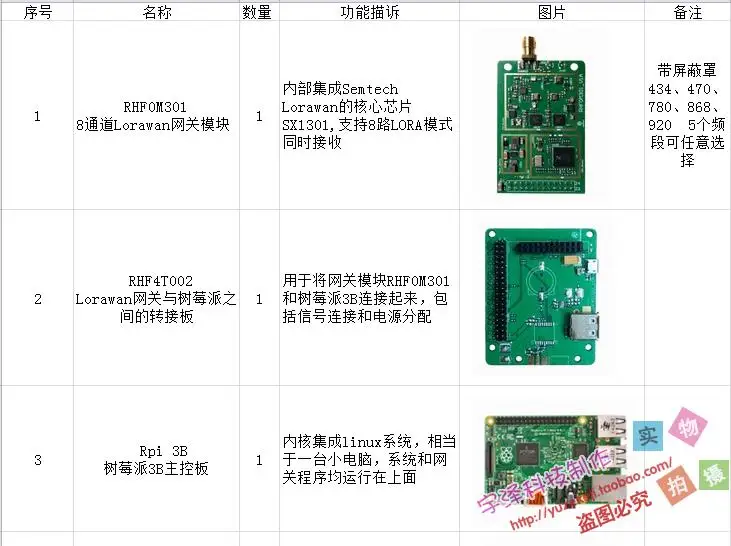

ПриложениеLoRaWANШлюзНастройка списка доставки:

Lora техническое решение проблем

1. Что такое LoRa?

LoRa-это маломощная коммуникационная технология в широкополосной сети, одобренная компанией Semtech, и расширение технологии беспроводной передачи на сверхдальние расстояния на основе технологии распространения спектра, является уникальной частью формата RF модуляции Semtech.

Основными компонентами LoRa RF являются SX1276 и SX1278. Эти чипы имеют небольшой размер и высокую эффективность и обеспечивают высокую чувствительность к беспроводному модулю LoRa.

Чип шлюза использует SX1301 с более высокой интеграцией и большим количеством каналов. LoRa gateway, который разработан с SX1301 в качестве его ядра, может образовывать многоузловую комплексную IOT самостоятельную сеть со многими LoRa модулями.

Есть ли технология spread spectrum 2. LoRa?

LoRa-это технология распространения спектра, но она не является прямым спектром распространения. Спектр прямого последовательного распространения (DSSS) используется для модуляции чипа носителя для передачи большего спектра, чтобы улучшить коэффициент усиления кодирования. Модуляция LoRa аналогична многоуровневой модуляции FSK с использованием линейной модуляции без модулирующего носителя, так что энергия рассеивается на более широкий частотный диапазон.

3. LoRa-это сетчатая сеть, точка передачи или звездная сеть?

Модуляция LoRa сама по себе является протоколом PHY layer (PHY layer), который может использоваться практически во всех сетевых технологиях. Хотя сеточные сети расширяют охват сети, они жертвуют емкостью сети, синхронизацией накладных расходов и сроком службы батареи. С увеличением LoRa технологии, бюджета связи и расстояния покрытия, сеточная сеть больше не подходит, поэтому звездная сеть используется для оптимизации сетевой структуры, продления срока службы батареи и упрощения установки.LoRa шлюзы и модули организованы в звездных сетях, в то время какМодули LoRa теоретически могут быть организованы одноранговыми для однорангового опроса, конечно, и эффективность однорангового опроса намного ниже, чем у звездных сетей.

ЧетыреLoRa технология иВ чем разница между SIGFOX и NWave?

В общем, LoRa technology использует технологию спектра распространения; SIGFOX использует узкополосную технологию модуляции BPSK; NWave использует невесомый стандарт; Он похож на технологии, используемые SIGFOX.

В настоящее время у компаний, использующих ультраузкополосную технологию, есть больше чипов трансиверов, в то время как LoRa может использовать только чипы, предоставленные Semtech.

5. Что такое LoRa gateway?

Шлюз LoRa расположен в центре сети LoRa star, терминала иИнформационный мост между серверами (серверами),Это трансивер с несколькими каналами.Шлюзы LoRa иногда называются базовыми станциями LoRa или концентраторами LoRa. Хотя определения отличаются, они означают то же самое.

Шлюз LoRa использует различные факторы распространения и разный фактор распространения 22 ортогональный, поэтому он может демодулировать несколько сигналов с различным коэффициентом распространения в одном канале.Шлюз и сетевой сервер соединены стандартным IP, и терминал общается с одним или несколькими шлюзами через один хоп. Все терминальные коммуникации-это двусторонняя связь, а также поддержка удаленного обновления программного обеспечения.

На данный момент определения отличаются, и типы шлюзов отличаются. Например, в соответствии с различными сценариями применения можно разделить на внутренний и наружный шлюз типа; В соответствии с различными стилями связи можно разделить на полудуплексный и полный дуплексный шлюз; И в соответствии со стандартами проектирования можно разделить на полное соответствие шлюзу протокола LoRaWAN и не полностью соответствует шлюзу протокола LoRaWAN.Наш шлюз нового поколения-комнатный, полный дуплекс и полностью соответствует протоколу LoRaWAN. Полностью соблюдайте протокол LoRaWAN LoRa gateway и LoRa terminal для достижения совместимости, что имеет большое значение!

Насколько велика емкость шлюза 6. LoRa? Сколько терминалов можно подключить к одному шлюзу?

Емкость шлюза-это способность шлюза получать пакеты в течение определенного периода времени.Теоретически, один чип SX1301 имеет 8 каналов и может получать до 15 миллионов пакетов в день, полностью в соответствии с протоколом LoRaWAN.Если частота приложения составляет 1 пакет в час, шлюз, состоящий из одного чипа SX1301, может получить доступ к 62500 терминальным узлам. Конечно, это только теоретическое значение, и количество терминалов доступа к шлюзу тесно связано с количеством каналов шлюза, частотой контрактации терминала, количество байт, которые будут доставлены, и коэффициент распространения.

Какой фактор делает количество узлов, которые 7. LoRa ворота доступа зависит?

Количество узлов, доступ к которым осуществляется шлюзом LoRa, зависит от того, что шлюз LoRa может предоставитьРесурс каналаИ ресурсы канала занимают один LoRa терминал.Если шлюз LoRa использует стандартный эталонный дизайн Semtech, шлюз использует чип SX1301, тогда номер канала фиксируется8 каналов связи, 1 канал downlink. Физический номер канала определяется, и ресурсы канала, доступные для шлюза LoRa, определяются.

Ресурсы канала и терминалы, занятые одним LoRa terminalenced channelThe, последовательны, а также имеют терминальный контракт на частоту, количество байтов и фактор распространения. LoRa terminal, когда LoRa terminal заключит контракт с частотой и количеством байтов, чтобы увеличить время терминала для отправки и получения канала и займет больше ресурсов канала.Когда LoRa терминалы принимают более крупные факторы усиления, сигнал может быть передан дальше, но стоимость заключается в том, что требуется больше времени для передачи информации о байтах блока.

8. Что такое LoRa терминал или узел?

LoRa terminal-это компонент LoRa network, который обычно состоит из LoRa модуля и датчика.LoRa клеммы могут питаться от батарей и могут быть удаленно расположены.Каждый терминал, который соответствует договору LoRaWAN, может общаться непосредственно с шлюзом LoRaWAN, тем самым обеспечивая подключение.

9. С использованием технологии LoRa, какой диапазон ISM я могу использовать?

По идее, вы можете использовать любую частоту в диапазоне от 150 мгц до 1 ггц.Но чип Semtech LoRa, не все диапазоны частот субггц, может использоваться в общем диапазоне частот (например, 433 мгц, 470 мгц до 510 мгц, 780 мгц и европа и сша широко используются 868 мгц и 915 мгц) Часто используемая частота некоторых частот не очень хорошая поддержка.В настоящее время 433 мгц, 470-510 мгц шлюз частоты доступен в китае.

10. Будет ли LoRa шлюз использовать свободную частоту, будет ли он восприимчив к частотным помехам?

Способность противостоять помехам зависит от характеристик самой LoRa технологии и дизайна шлюза.Сама технология LoRa обладает высокой чувствительностью (RSSI) и супер SNR (SNR).Принимая наш LoRa шлюз и LoRa модуль в качестве примера, чувствительность приема LoRa ошеломляет до-142dbm, И супер SNR может сделать шлюз и терминал работать на 20 дб под порогом шума.Кроме того, шлюз использует технологию изменения частоты для управления частотным сдвигом с помощью псевдо случайной последовательности кодов, так что частота несущей постоянно меняется, а частотный спектр расширен, чтобы предотвратить помехи постоянной частоты.

Какова скорость передачи данных LoRa?

LoRaWAN соглашение определяется целый ряд передача данных, с различными показателями варьируется для разных кристалла, как, например, SX1272 для 0,3-38,4 кбит/с, и SX1276 для диапазона 0,018-38,4 кбит/с.В настоящее время мы можем достичь того, что скорость передачи 0,3-37,5 кбит/с.

12. Существует ли ограничение длины отправляемых или полученных данных с помощью устройств LoRa?

Существуют ограничения для теории, что чипы серии SX127x имеют 256 байтов FIFO, и запуск или получение 256 байтов будет работать.Однако длина нагрузки модуля LoRa не составляет 256 байт с любой скоростью передачи.Чехол с низкой скоростью передачи данных, передача 256 байт займет очень много времени (может занять несколько секунд или больше), это плохо для предотвращения помех и взаимодействия, таким образом, общие рекомендации по технической обработке данных пользователей будут долго разделены на небольшие данные для передачи.

13. Что такое rate adaptive (ADR)?

Адаптивная скорость передачи данных (ADR)-это метод регулировки скорости передачи данных для обеспечения надежной передачи данных, оптимизации производительности сети и расширения емкости сети.Когда узел находится близко к шлюзу, скорость передачи данных может быть быстрее, а мощность излучения ниже.На краю бюджета связи скорость передачи данных медленнее, а мощность передачи выше.Метод ADR может адаптироваться к различным сетевым строкам, поддерживает различные потери пути, может максимизировать срок службы батареи и общую емкость сети, loRa network может использовать каждый терминал во всем управлении скоростью передачи данных и коэффициентом распространения.

14. Какую мощность может достичь антенна на LoRa устройствах?

Выходная мощность от чипа pin-код + 20 дбм и антенну соответствия/фильтрация проигрывает определенной мощности, а выходная мощность + 19 дбм + (-) 0,5 дб.Различные регионы имеют различные положения для максимальной выходной мощности. LoRaWAN agreement определяет различную выходную мощность различных регионов в максимизации бюджета связи.

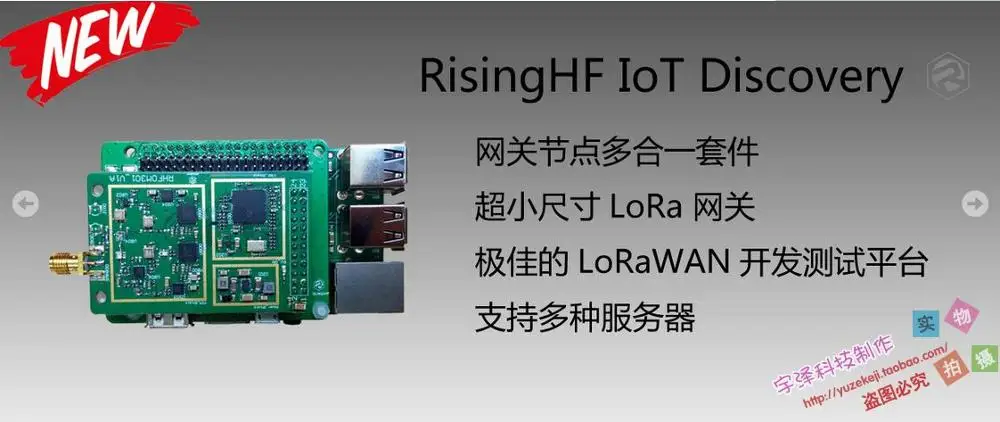

Оценочный набор Lorawan-часто задаваемые вопросы:

Вопрос: как эта посылка помогает разработчикам?

Ответ: мы можем оценить и проверить формат передачи данных, расстояние связи и оценку качества сигнала lorawan соглашение с нашей посылка.И мы предоставляем драйвер устройства модуля шлюза для интеграции основного модуля шлюза в любой, который совместим с driverLinuxOn системой.Предоставление терминальных узлов в том же наборе инструкций по времени, который может быть 2 для двух разработок.

2. Вопрос: этот набор доступен?

Ответ: 1) встроенный сервер, может использоваться только для оценки теста, 2) третья система платформы partiesCloud, бесплатная учетная запись для проверки набора, 3) NS с открытым исходным кодом.

3. Вопрос: sx1301какой аппаратный интерфейс предоставляет основной шлюз модуль?

Ответ: модуль с spiinterface для andHOSTHost связи.

5. Вопрос: как, этот набор оценки поддерживает частоту работы?

Ответ: в настоящее время это 434470808891 5 MhzOperating частотный диапазон.

6. Вопрос: sx1301может ли основной модуль шлюза связаться с MCU?До asSTM32.

Ответ: в настоящее время не поддерживает прямое и обычное общение, может быть только платформа разработки matchLinuxEmbedded.

Seven q: sx1301- это основной интерфейс модуля шлюза, определяемый как?
