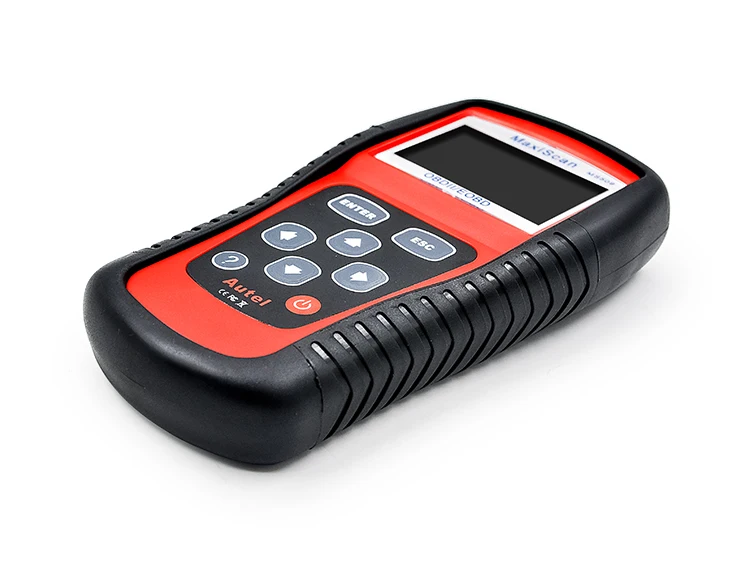

Autel MaxiScan MS509OBD II / EOBD сканер

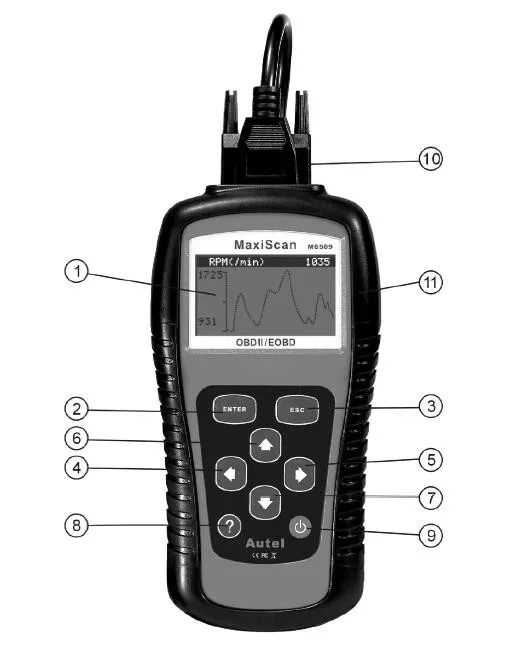

1. ЖК-дисплей-показывает результаты тестирования. Подсветка, экран 128x64 пикселей с регулировкой контрастности.

Особенности и функции.

1. Работает на всех 1996 и более поздних OBD II совместимых с американскими, европейскими и азиатскими транспортными средствами
2. Легко определить причину проверки двигателя светильник (MIL)
3. Извлечение общих (P0, P2, P3 и U0), кодов конкретного производителя (P1, P3 и U1) и ожидаемых кодов
4. Выключите контрольный светильник двигателя (MIL), четкие коды и мониторы сброса
5. Просмотр данных кадра замораживания
6. Отображение монитора и состояние готовности I/M (выбросов)
7. Чтение живого PCM datastream
8. Отображение живого датчика O2
9. Данные диаграммы (1996 и более новые)
0. Чтение, хранение и воспроизведение данных датчика в режиме реального времени
1. Резервное копирование памяти/батареи для обзора и анализа данных вне транспортного средства
2. Многоязычное меню и определения DTC-английский, испанский, французский и немецкий и т. д.
3. Выполняем испытания модулей
4. Получение информации о транспортном средстве (VIN, CIN и CVN)
5. Поддержка может (контроллер области сети) и всех других текущих протоколов OBD II.

MS509 поддерживает протоколы и транспортные средства:

ISO 15765-4 CAN (29 бит ID, 250 кбод)

ISO 15765-4 CAN (11 бит ID, 250 кбод)

ISO 15765-4 CAN (29 бит ID, 500 кбод)

ISO 15765-4 CAN (11 бит ID, 500 кбод)

ISO 14230-4 KWP 2000 (быстрая инициализация, 10,4 кбод)

ISO 14230-4 KWP 2000 (5 бод инициализации, 10,4 кбод)

ISO 9141-2 (5 бод инициализации, 10,4 кбод)

SAE J1850 VPW (10,4 кбод)

SAE J1850 ШИМ (41,6 кбод)

Сканер Maxiscan M OBDII/EOBD разработан специально для работы со всеми совместимыми с OBD II транспортными средствами, включая те, которые оснащены протоколом следующего поколения-сеть управления областью (CAN). Согласно требованию Агентства по охране окружающей среды EPA, все 1996 и более новые автомобили (автомобили и светильник б/у), которые продаются в Соединенных Штатах должны быть OBD II совместимым, и это включает в себя ко всем транспортным средствам отечественного, Азиатского и европейского производства.

Небольшое количество бензиновых транспортных средств 1994 и 1995 годов Совместимо с OBD II. Чтобы проверить, соответствует ли транспортное средство 1994 или 1995 года стандарту OBD II, проверьте информацию об ограничении выбросов транспортного средства (VECI), которая находится под капотом или радиатором большинства транспортных средств. Если транспортное средство Совместимо с OBD II, этикетка обозначает "OBD II Certified". Кроме того, в соответствии с правилами правительства все транспортные средства, совместимые с OBD II, должны иметь «Общий» 16-контактный разъем для передачи данных (DLC).

Для вашего автомобиля, который будет соответствовать стандарту OBD II, он Обязательный аксессуар одежды нового сезона 16-контактный диагностический разъём (DLC) под приборной панелью и очистки выхлопных газов, Управление на наклейке «Информация» должно быть указано, что автомобиль соответствует нормам OBD II.

MS509 Технические характеристики:

1) Дисплей: с подсветкой, 128x64 пикселей дисплей с регулировкой контрастности

2) Рабочая температура: от 0 до 60 °C (от 32 до 140 F °)

3) Температура хранения: от-20 до 70 °C (от-4 до 158 F °)

4) Внешний Мощность: 8,0 до 18,0 V Мощность через транспортного средства

Батарея

5) Размеры:

Длина Ширина высота

178 мм (7,00 ”) 95 мм (3,74”) 35 мм (1,38 ”)

6) Масса нетто: 0,38 кг (0.84lb), вес брутто: 0,55 кг (1.21lb)

MS509 посылка напылением Упаковочный лист:

1) Руководство пользователя-инструкции по работе с инструментами

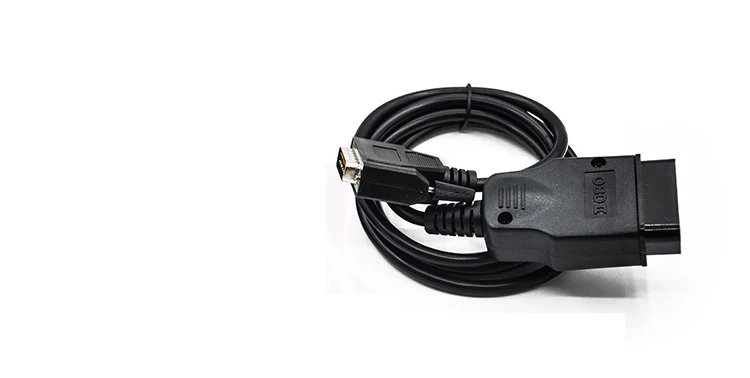

2) Кабель OBD2-обеспечивает питание инструмента и поддерживает связь между инструментом и автомобилем

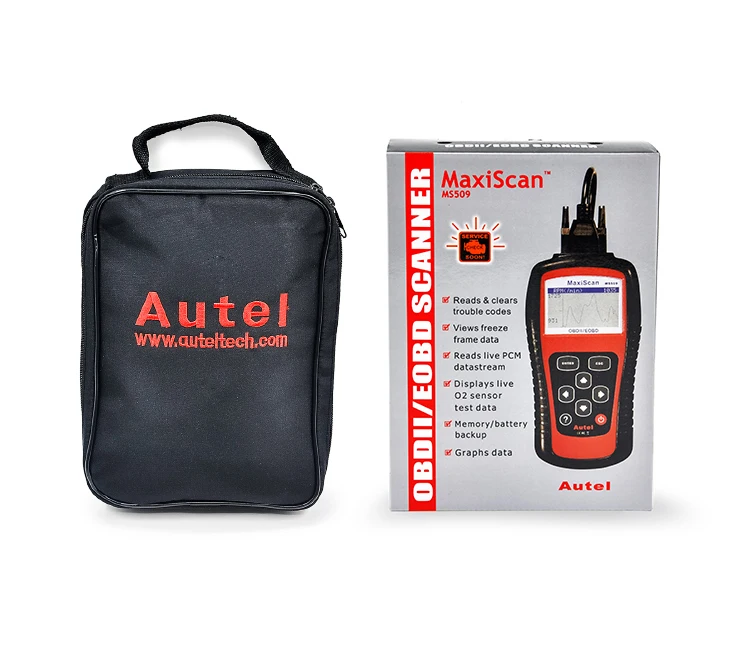

3) чехол-нейлоновый чехол для хранения сканирующего инструмента, когда он не используется.

Продукт Устранение неполадок:

Транспортное средство связи погрешность:

Ошибка связи возникает, если сканирующий инструмент не поддерживает связь с ECU транспортного средства (блок управления двигателем). Вам нужно сделать следующее, чтобы проверить:

Убедитесь, что зажигание включено;

Проверьте, надежно ли подключен разъем OBD II к DLC транспортного средства;

Убедитесь, что транспортное средство Совместимо с OBD2;

Выключите зажигание и подождите около 10 секунд. Включите зажигание и продолжите тестирование.

Проверьте, что модуль управления не неисправен

Операционной погрешность:

Если сканирующий инструмент замерзает, то происходит изъятие или ЭБУ транспортного средства (блок управления двигателем) слишком медленно, чтобы отвечать на запросы. Вам нужно сделать следующее, чтобы сбросить инструмент:

Нажмите и удерживайте кнопку питания в течение не менее 2 секунд для сброса инструмента сканирования.

Выключите зажигание и подождите около 10 секунд. Включите зажигание и продолжите тестирование.

Инструмент сканирования не включается:

Если инструмент сканирования не включится и не работает неправильно каким-либо другим способом, вам нужно сделать следующее, чтобы проверить:

Проверьте, надежно ли подключен разъем OBD II к DLC транспортного средства;

Проверьте, согнуты ли или сломаны шпильки DLC. При необходимости очистите DLC-булавки.
