Вы когда-нибудь испытывали сгорание эмулятора?

Вы когда-нибудь испытывали эмулятор, который был сломан в течение некоторого времени?

Теперь вам больше не придется беспокоиться об этом

Наш симулятор самозащиты CC имеет дизайн страхования самовосстановления,Эмулятор не горит, даже если модуль короткое замыкание,Прочный, подходит для начинающего обучения и инженерного развития.

Полная сеть эксклюзивная, добро пожаловать на покупку!Наша компания, крупные концессии, долгосрочные поставки.

1. Краткое описание функции эмулятора

1) Чип-эмулятор серии CC (SmartRF04EB)Да, компания TICC полный диапазон ВЧ-чип РЧ SOC(Кроме CC1010 и CC430) моделирование, отладка и флэш-программирование. Полностью совместим с оригинальным эмулятором компании TI.
2) может быть достигнуто через SmartRF Studio RF тест, такие как обнаружение пакетов, тестирование BER, тест расстояния связи, анализ кадров и т. Д.
3) конструкция тренажера имеет комплексную схему защиты, когда ваш модуль питания короткого замыкания, не будет сжигать симулятор, будьте уверены, что использовать.

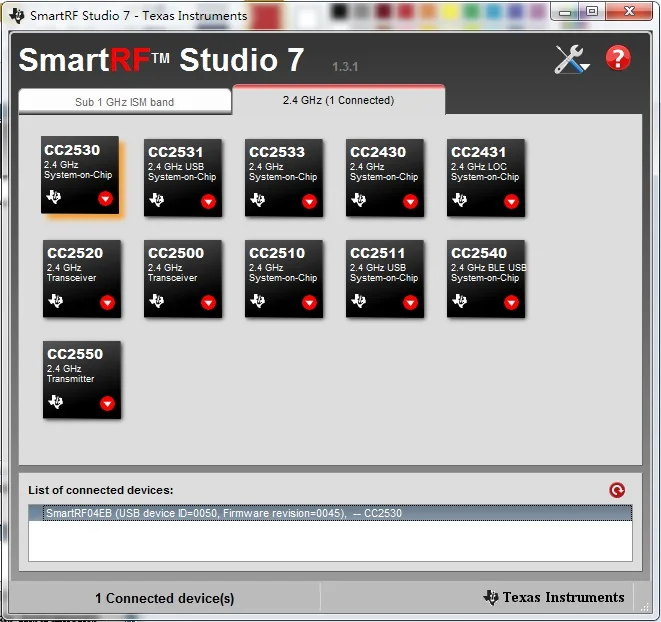

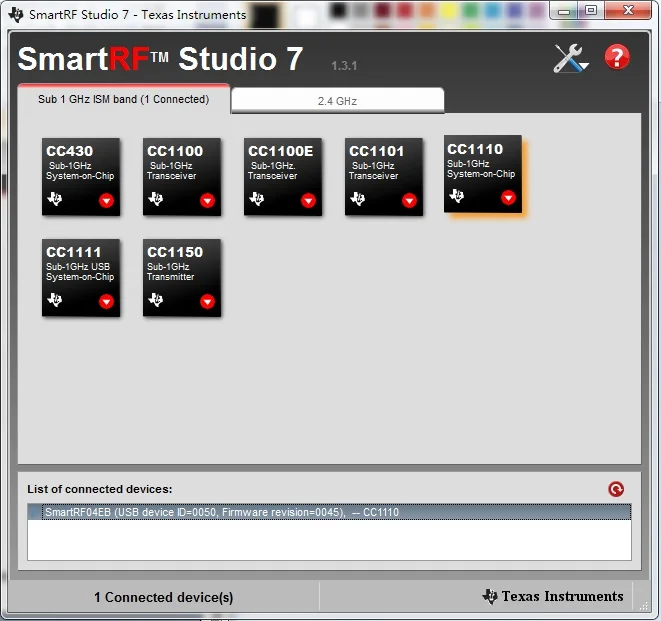

4) этот эмулятор серии CC сжигает новейшую прошивку TI company SmartRF04EB, версия 0045, как показано на следующем рисунке.Поддерживает операционную систему Windows7 64 bit

Последняя версия изменяет несколько более старых версий ошибки и работает более стабильно.

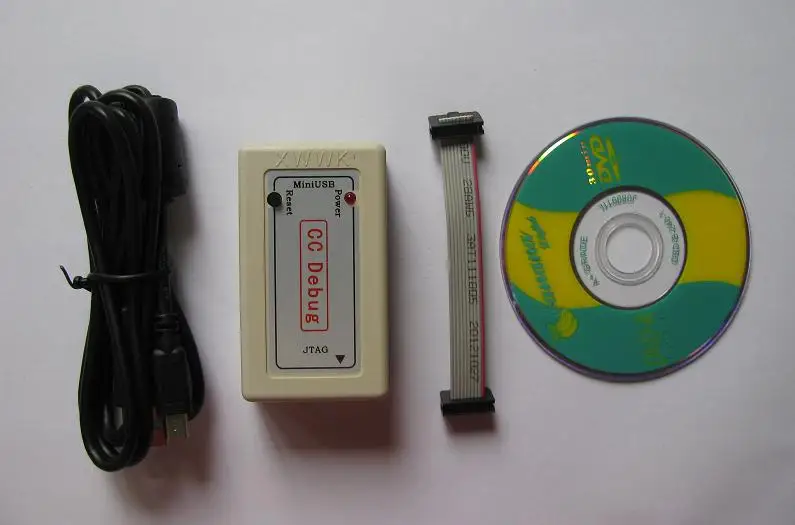

2, стандартная конфигурация

1) отладка CC one
2) один из MiniUSB кабелей
3) 10-контактный плоский кабель (интервал 2,0 мм).

4) Полностью поддерживает коммерчески доступная CC серии радиочастотных модулей, который может быть дополнительно оборудована кабель JTAG интерфейс передачи, полностью совместим с 2,54 шаг JTAG из ткани, имитирующий интерфейс,Если вам нужны 2,54 линии передачи, просьа связаться по обслуживанию клиентов.

5) набор связанных документов(Включая руководство ccdelight, разработку программного обеспечения, исходный код тестирования, SmartRF Studio, инструменты для программирования Flash)

3,JTAGСпецификация интерфейса моделирования

(1) GND: необходимо ответить на заземление, эмуляцию и загрузку программы

(2) VCC: выходной мощности, 3,3 V, программа моделирования и скачать должен быть подключен

(3) DC: интерфейс Simulator 2 line, синхронизация, моделирование программы и загрузка должны быть подключены

(4) DD: интерфейс Simulator 2, линия передачи данных, моделирование программы и загрузка должны быть подключены

(5) CSN: интерфейс SPI модуля, эмуляция программы и загрузка не должны подключаться, необходимо носить с пакетным зондом

(6) SCK: интерфейс SPI модуля, эмуляция программы и загрузка не должны подключаться, необходимо носить с собой пакетное зондирование

(7) Сброс: сигнал сброса для модуля сброса, эмуляция программы и загрузка должны быть подключены

(8) MOSI: модуль, SPI интерфейс, программа эмуляции и загрузки не нужно подключать, нужно носить на пакете

(9) MISO: модуль, SPI интерфейс, программа эмуляции и загрузки не нужно подключать, нужно носить на пакете

(10) NC, пустой

Специальное примечание: некоторые модули 9 pin и 10 pin, это не влияет на моделирование и отладку pin; Только при использовании интерфейса SPI, например, обнаружение пакетов, тест BER перед использованием, если вы используете модуль магазина, конечно, не изменяйте, Если вы его домашний модуль, вы можете прыгать на 9 футов и на 10 футов ниже JTAG интерфейса.

4. Функция может быть выполнена:
А) моделирование и отладка, полная поддержка IAR 7.51A;IAR7,60;IAR8,10. Например, IAR полный спектр программного обеспечения

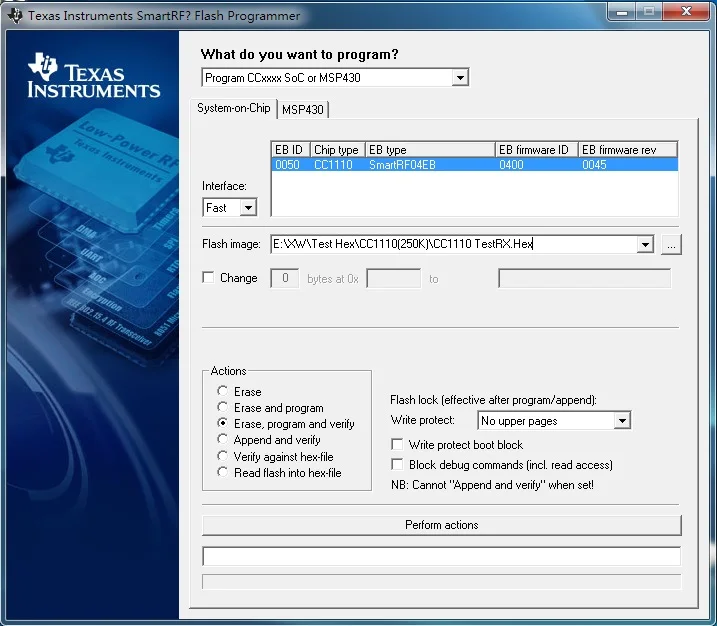

B) флэш-Программирование с помощью SmartRF Flash программиста;

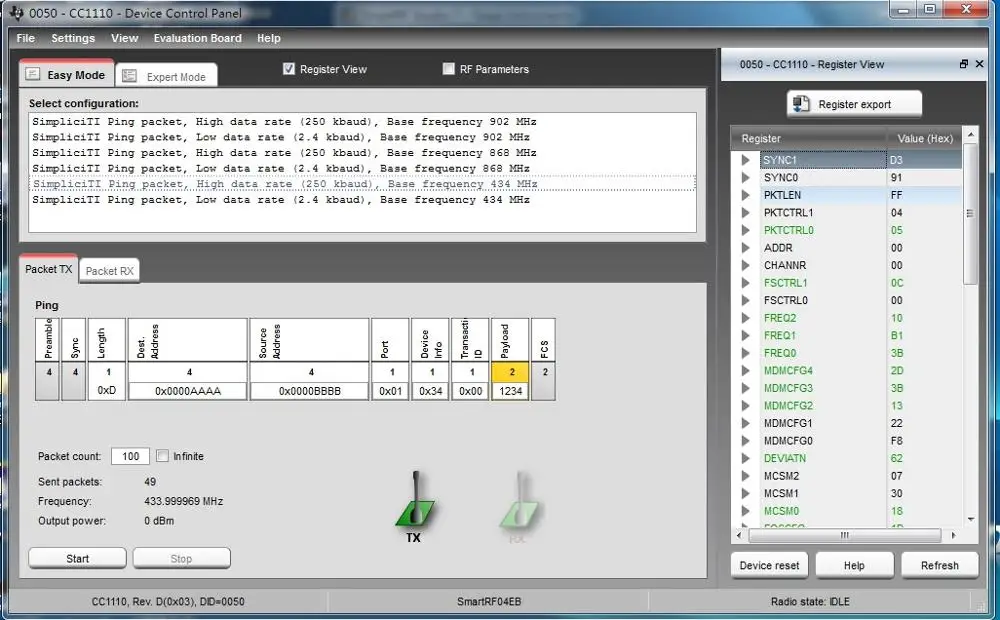

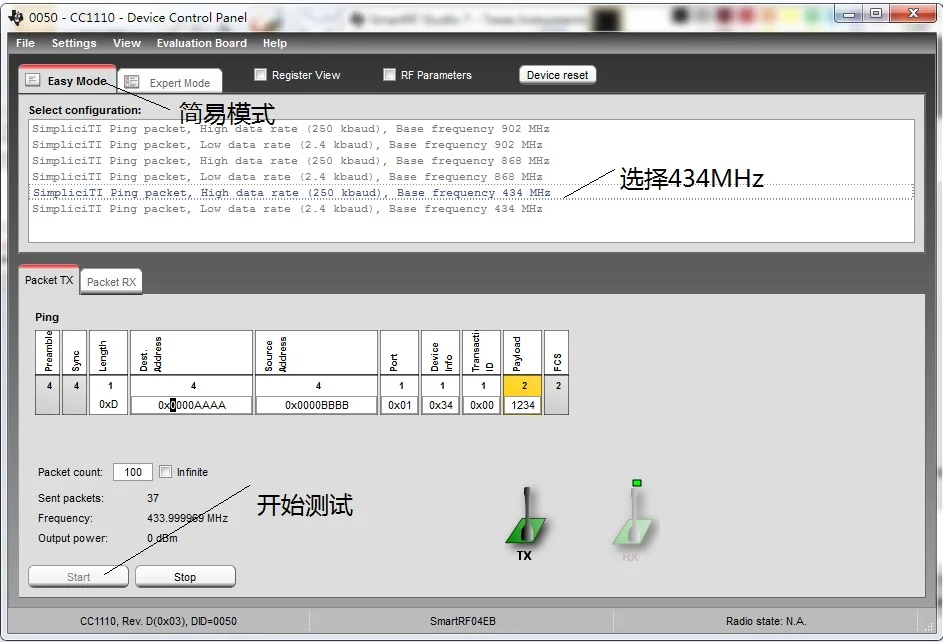

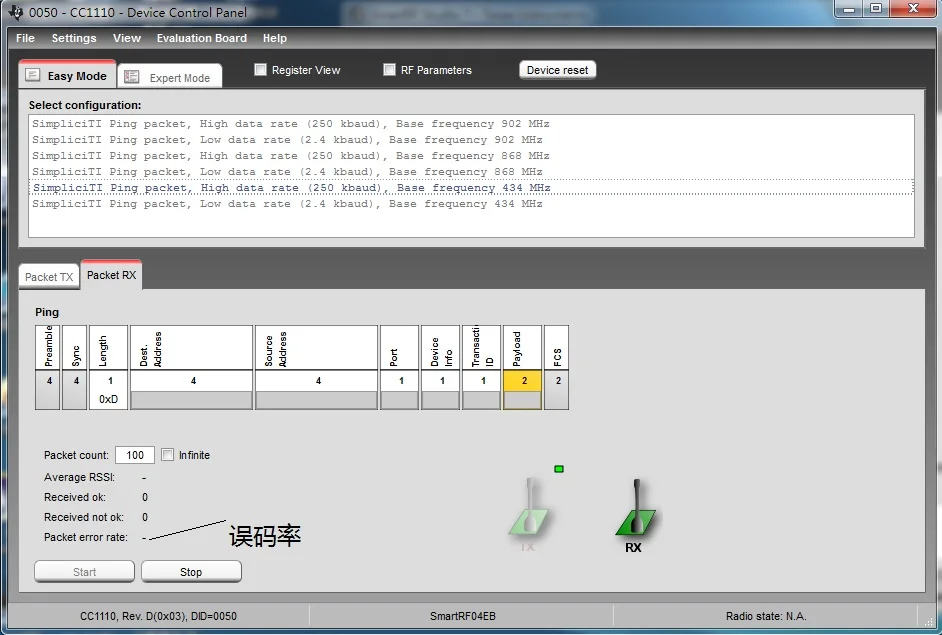

C) RF тестирование с помощью SmartRF studio,Примечание: для завершения этой функции вам нужно два эмулятора;
D) зондирование пакетов с помощью SmartRF packet Sniffer.

Эмулятор отладки CC поддерживает все модули нашего магазина и обеспечивает соответствующие линии данных моделирования, предоставляя соответствующий исходный код программы тестирования
