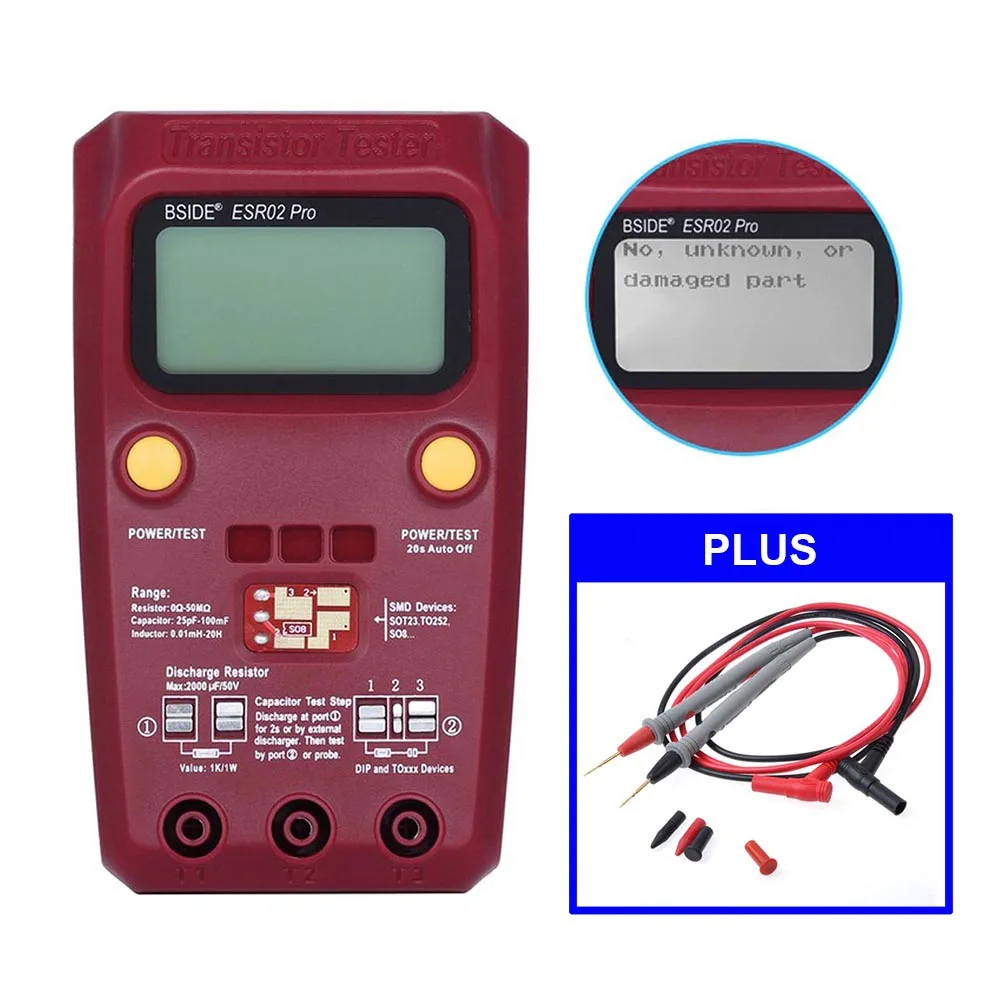

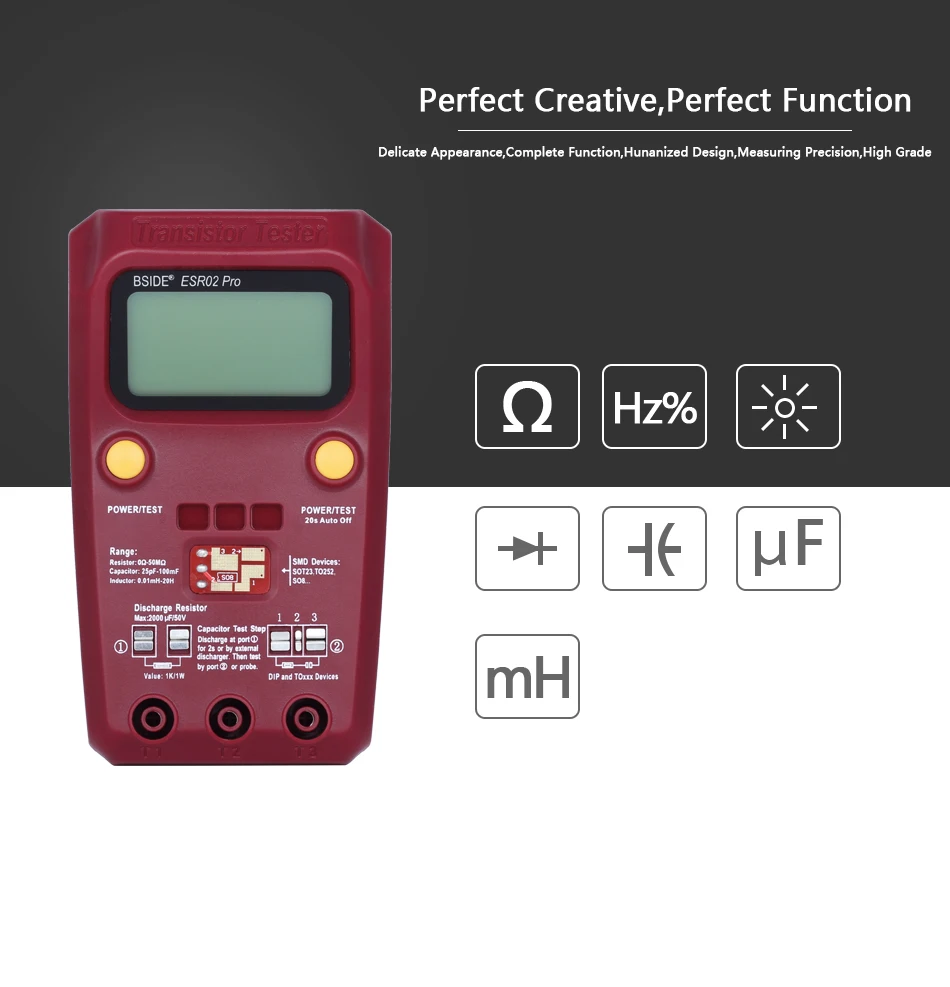

Цифровой транзистор M121 BSIDE ESR02 PRO тестеры компонентов SMD измеритель емкости диода

Цифровой транзистор M121 BSIDE ESR02 PRO тестеры компонентов SMD измеритель емкости диода

Описание продукта:

Инструмент является небольшим электронным энтузиастом, разработчиком, электронным обслуживанием и производственным заводом, исследованием и разработкой небольших инструментов. Могут быть измерены встроенными устройствами, а также тестовыми чипами, могут быть измерены различные диоды, транзисторы,

Трубка MOS; Может определить тип устройства, полярность штифта, выходное напряжение HFE, напряжение клапана, емкость соединения FET, измеряемая емкость и сопротивление.

Особенности:

1. Два ключа, автоматическое выключение.

2. Ключевая операция, тест загрузки, ключ для получения.

3. Автоматическое тестирование контактных элементов и отображение их на ЖК-дисплее

4,1602 ЖК-экран с ЖК-дисплеем (12864 ЖК-подсветка)

5. Тестовая скорость, тест на Активный ингредиент: 2 секунды (в дополнение к большему измерению емкости конденсатора также занимает длительное время, время измерения составляет одну минуту является нормальным).

6. Только 20na от тока.

7. Автоматическое обнаружение NPN, PNP биполярных транзисторов, N-channel и P-channel MOS полевой эффект транзисторов, тип соединения FET, диоды, диоды, Тиристоры, низкая мощность однонаправленный и двунаправленный Тиристоры.

8. Автоматический идентификационный элемент.

9. Биполярный транзисторный коэффициент усиления тока и пороговое измерение напряжения базового эмиттера.

10. Определите транзистор Дарлингтона с помощью порогового напряжения базового эмиттера и коэффициента усиления высокого тока.

11. Обнаруживаемые биполярные транзисторы и МОП Транзисторные защитные диоды.

12. Задвижка MOS FET пороговое напряжение и задвижка емкость измерения.

13. Два резистора и резисторы могут быть измерены одновременно. Справа отображается десятичное значение 4. Обе стороны резистора показывают количество контактов. Таким образом, вы можете измерить потенциометр. Если стеклоочиститель потенциометра не перемещается в экстремальные положения, мы можем различить середину и концы иглы.

14. Резистивное разрешение измерения 0.1Ω, может измерять 50MΩ.

15. Может измерять конденсатор 325pf-100mf, разрешение 1pf.

16,2 мкФ больше конденсаторов могут измерять эквивалентное сопротивление серии одновременно. Два могут отображаться в десятичных значениях с разрешением 0,01 Ω.

17. Два диода могут отображаться в правильном порядке и символе диода, и приведено напряжение диода вперед.

18. Светодиодный индикатор обнаружен как диод с более высоким передним напряжением. Сочетание светодиодов определяется как два диода.

19.eeverse Разрывное напряжение меньше, чем 4,5 v зенеровский диод может быть установлен.

20. Может измерять одну диодную обратную емкость. Если биполярный транзистор подключен к коллектору и эмиттеру основания и штифта, можно измерить обратную емкость коллектора или эмиттера.

21. Может быть соединен с одним мостом выпрямителя измерения.

Меры предосторожности:

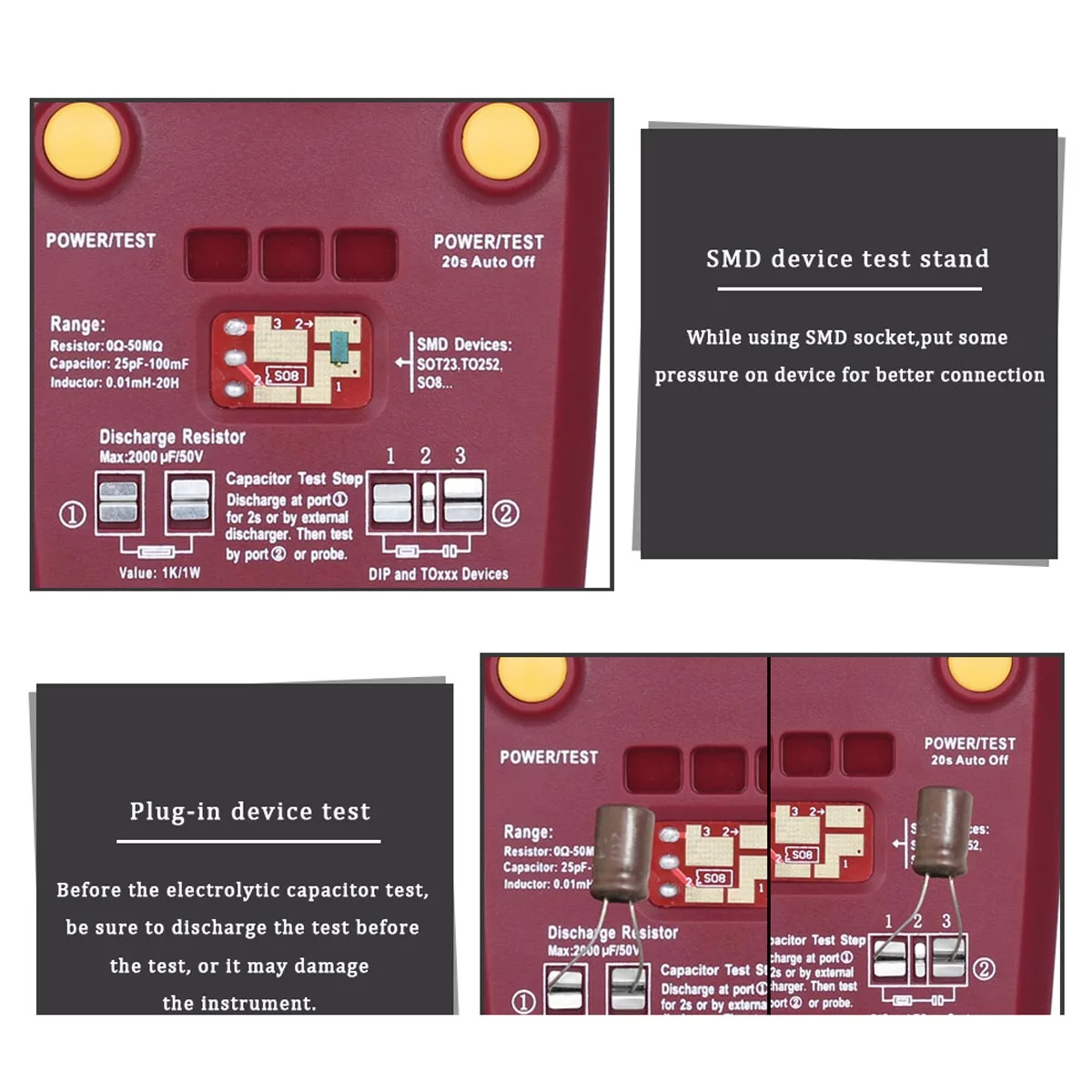

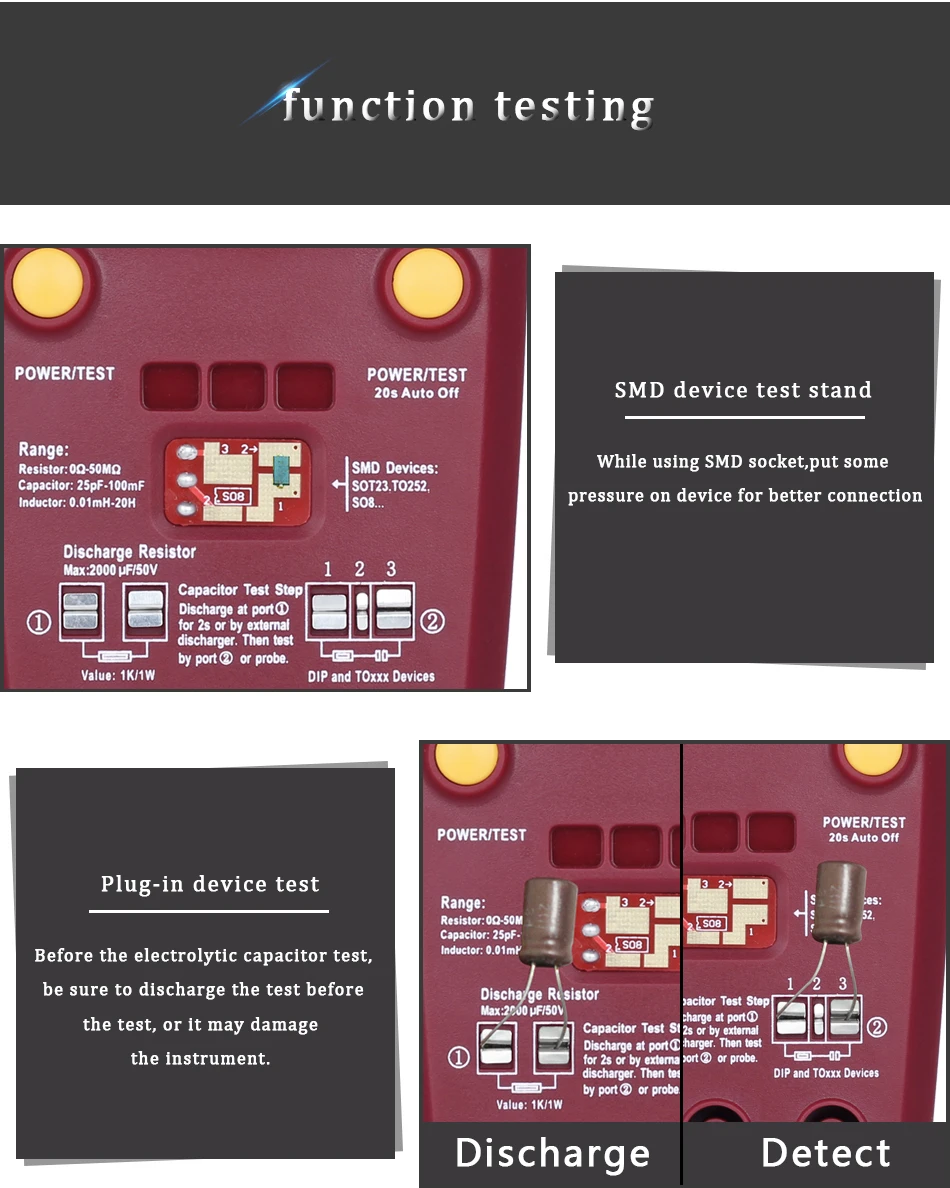

• Перед тестированием конденсатора обязательно разрядите прибор, иначе он может повредить прибор.

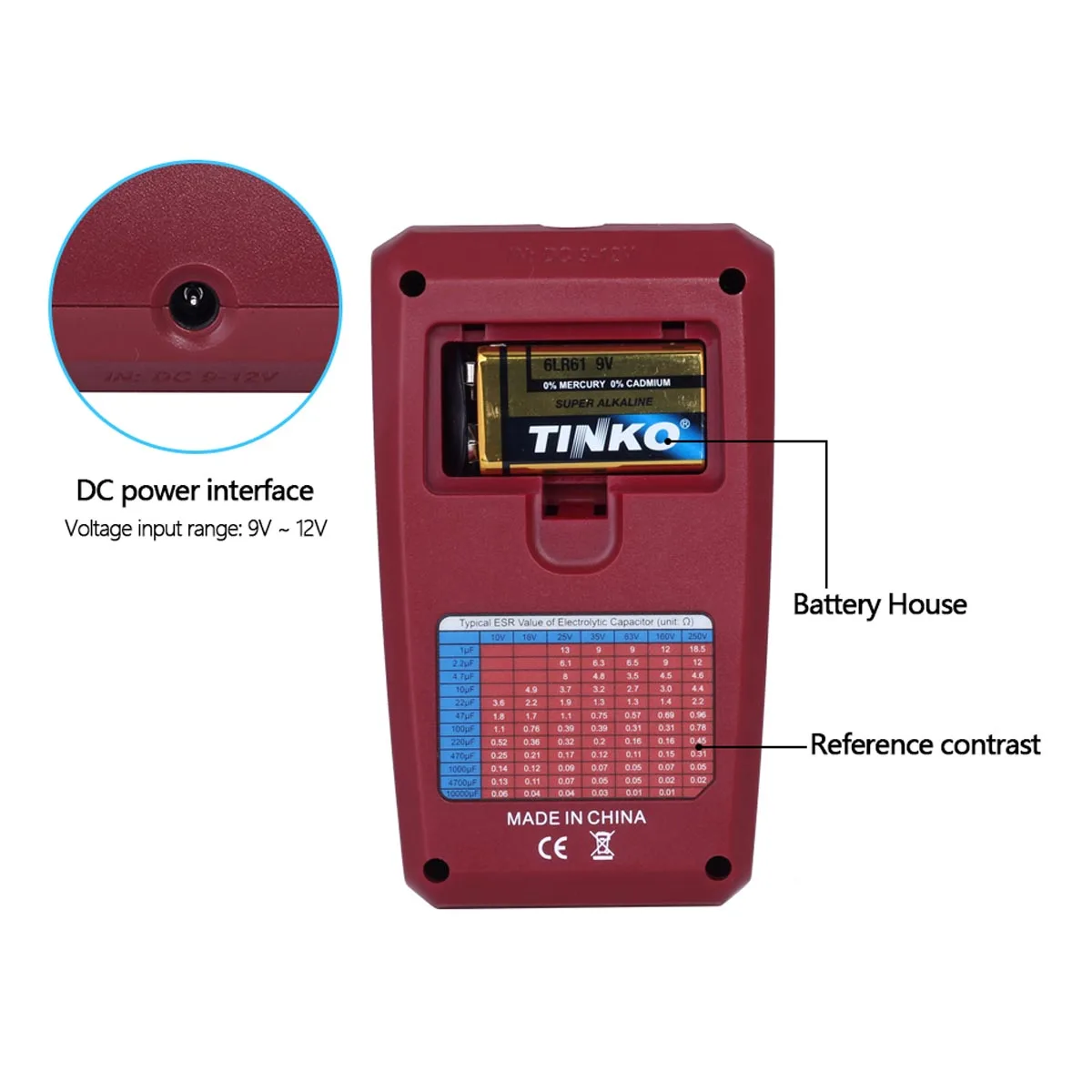

• При использовании адаптера Используйте адаптер с напряжением 9-12 В постоянного тока (включая 9 В, 12 В).

Прибор не будет заряжать аккумулятор, когда мощность аккумулятора меньше 6 в, пожалуйста, замените аккумулятор.

Когда конденсатор разряжен, он может быть разряжен без включения питания.

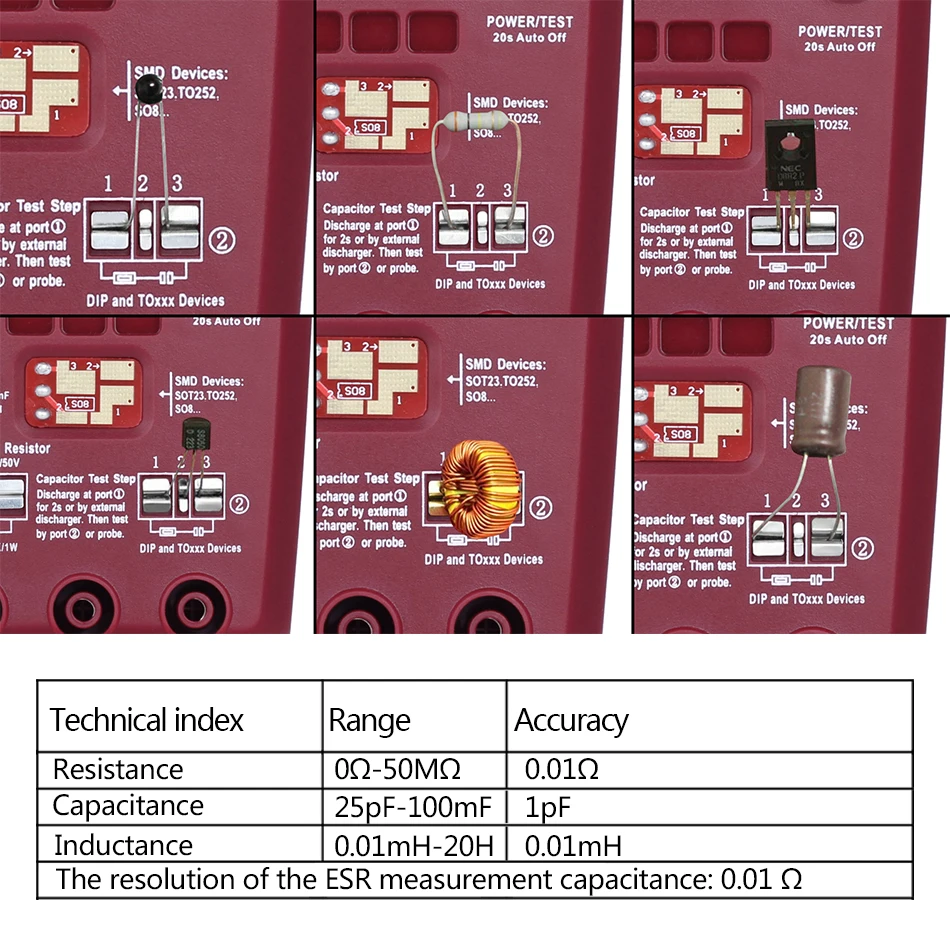

Техническими показателями

Сопротивление: 0Ω-50MΩ Разрешение: 0.01Ω

Емкость: 25pf-100mf Разрешение: 1pf

Индуктивности: 0,01 mH-20 ч Разрешение: 0.01mH

Измерение емкости ESR Разрешение: 0.01Ω

Батарея элемент питания: 9V Батарея (Не прилагаются)

Инструкции по уходу за изделием

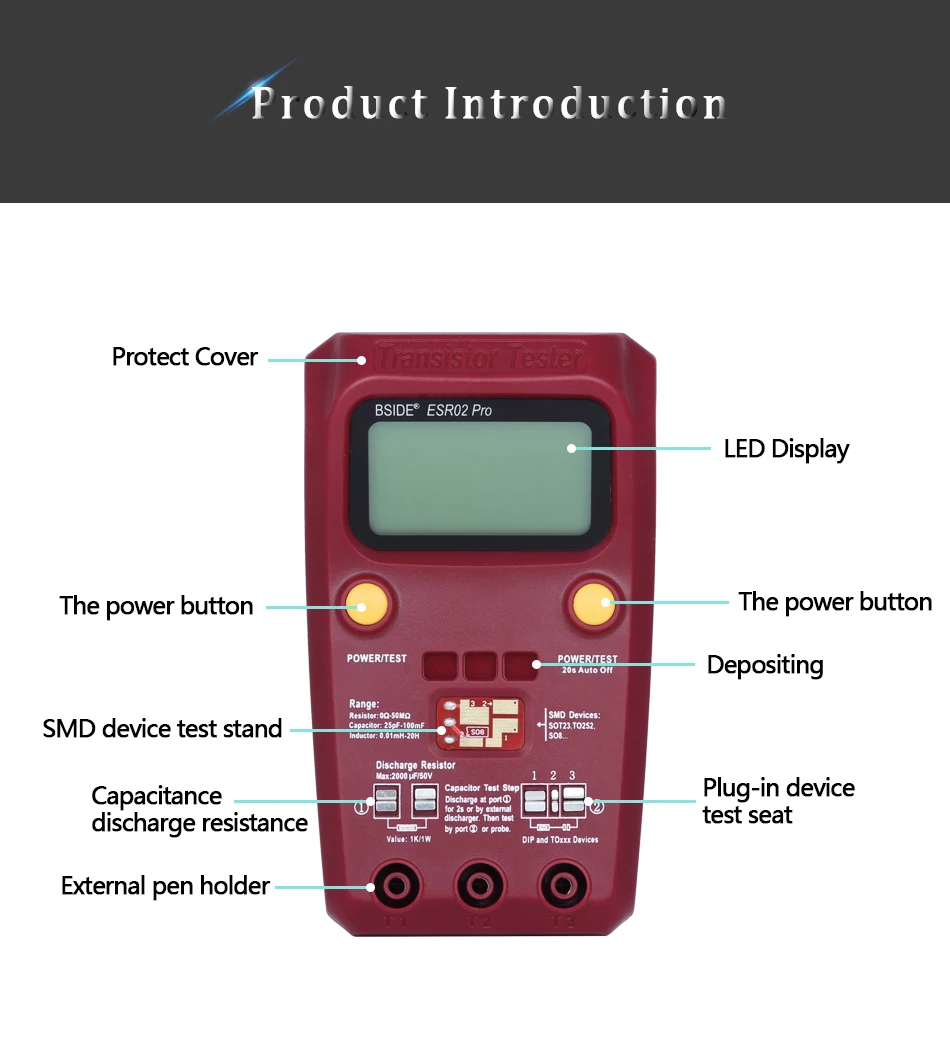

A, нажмите кнопку «загрузка/Тест», можно достичь загрузки и функции тестирования, несколько тестов могут быть повторены этой клавишей; Измерения через 20 секунд, без операции автоматически отключены.

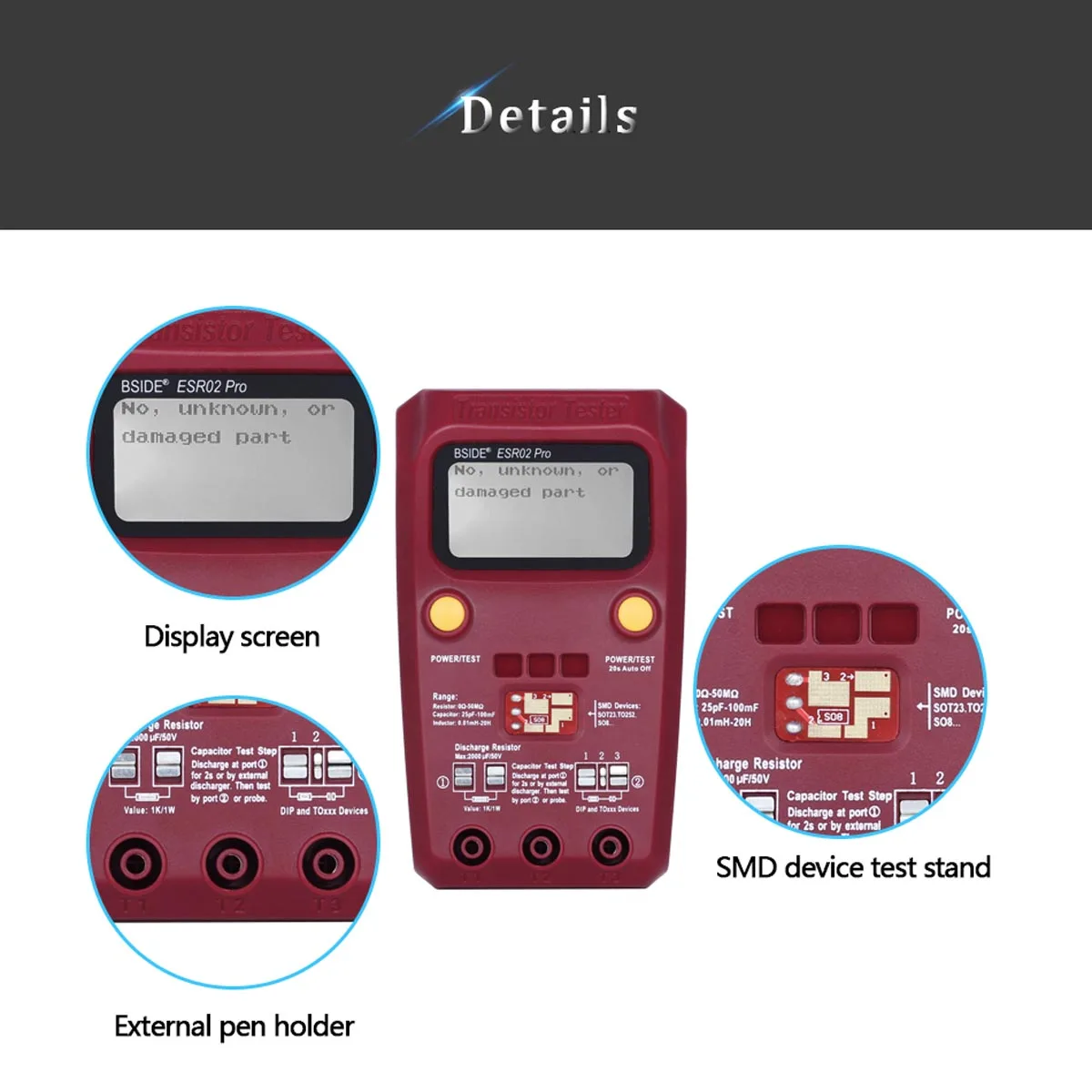

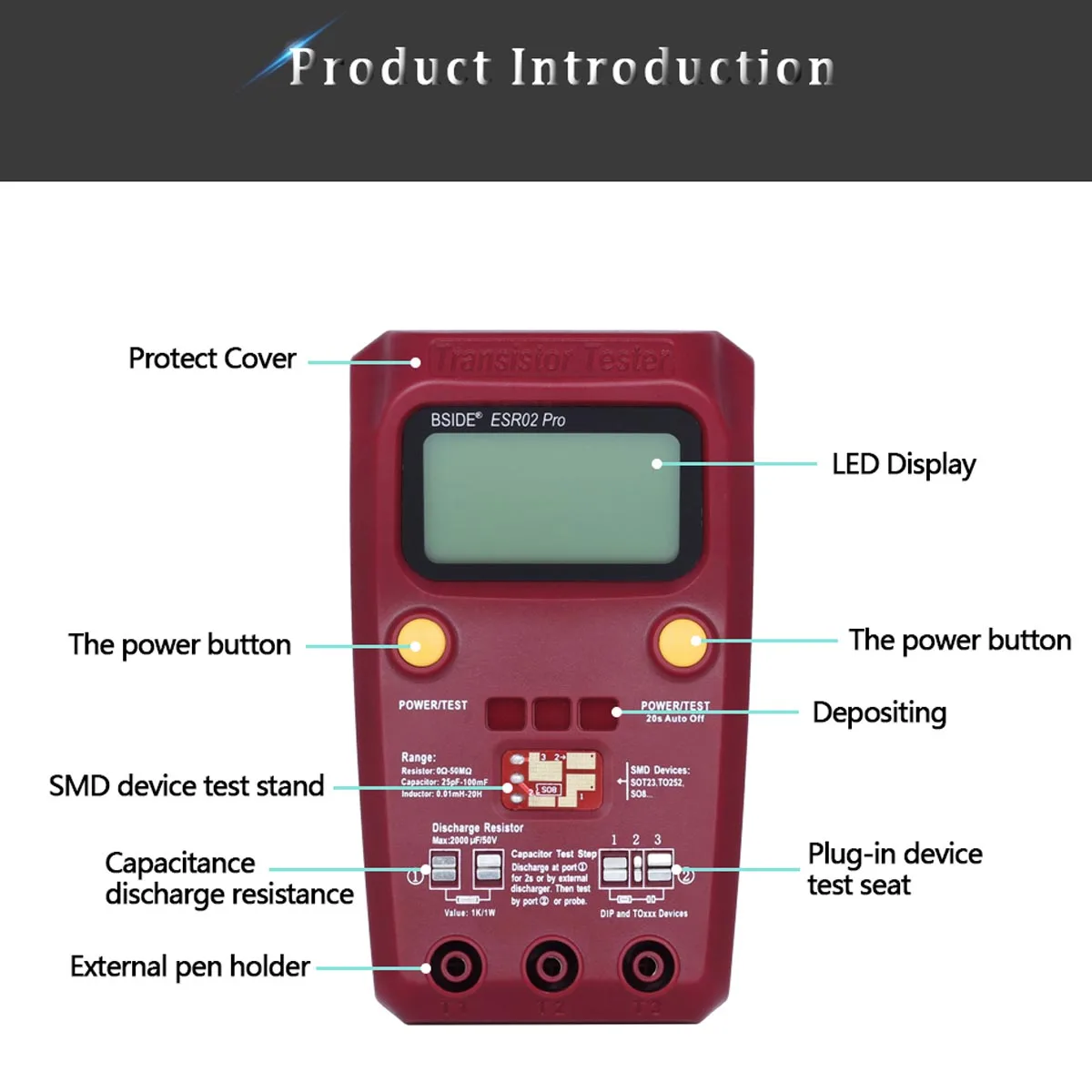

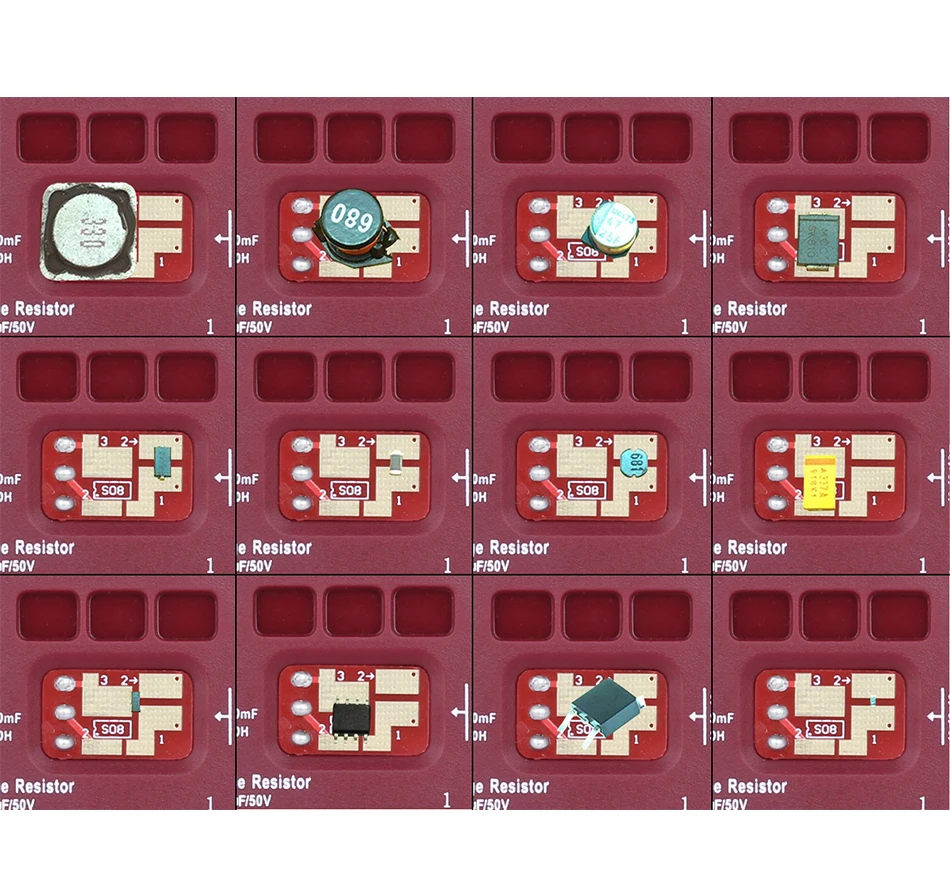

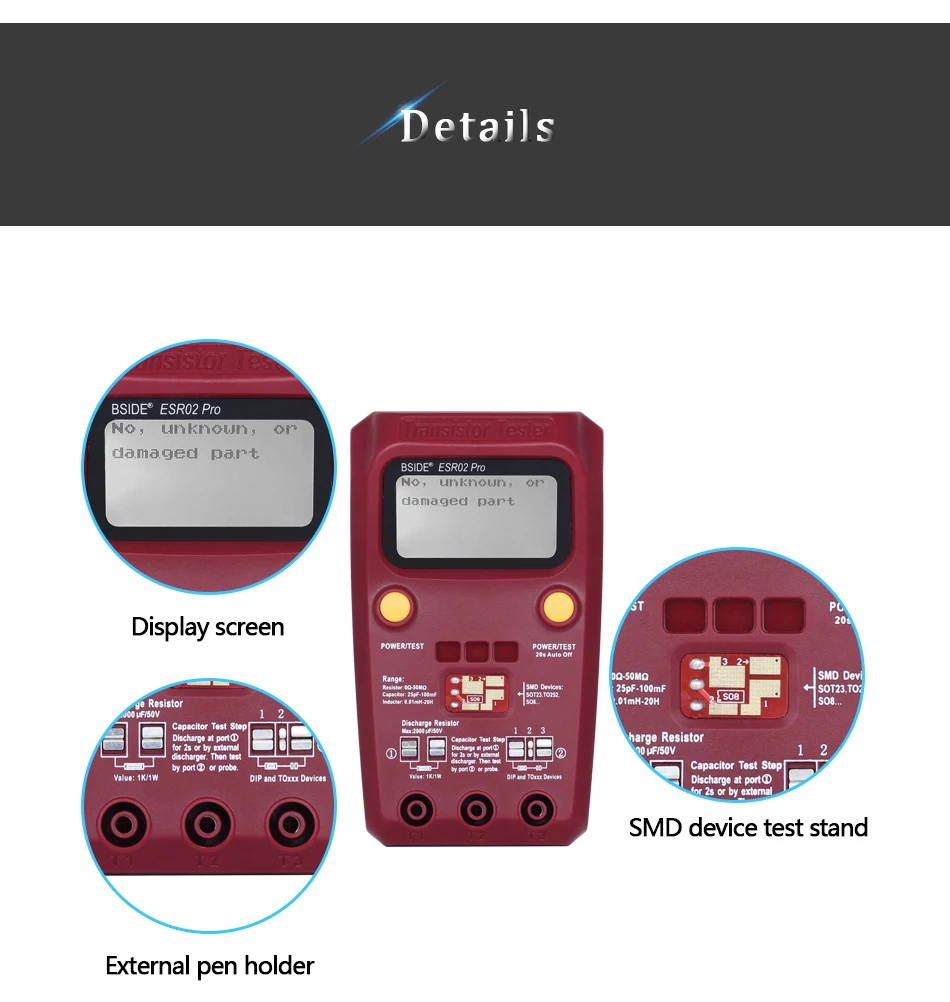

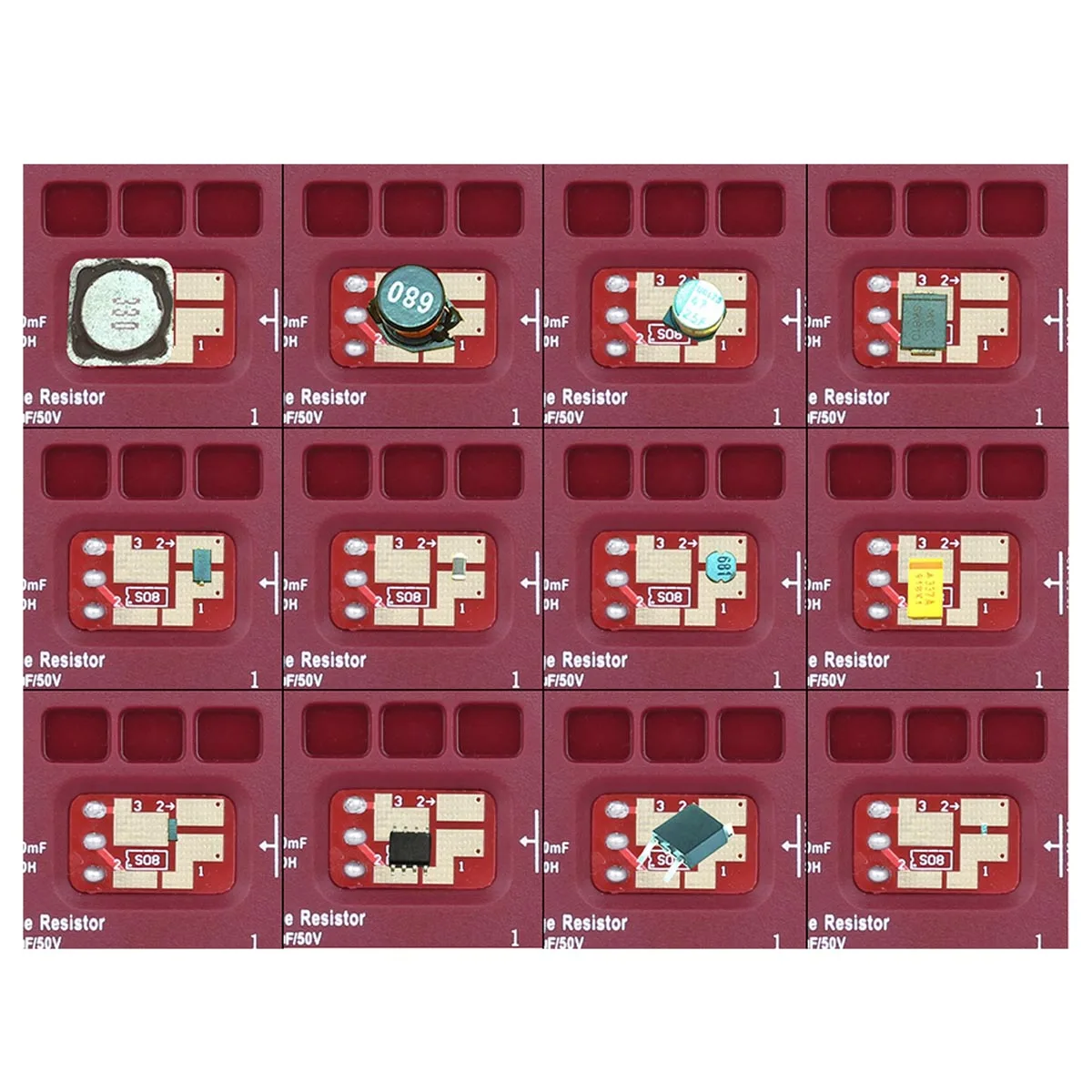

B, прибор обеспечивает патч, вставку и внешнюю таблицу три метода измерения, каждый способ 1,2,3 фута одинакового соответствия.

C, устройству не нужно проводить различие между порядком применения, измерение будет завершено после завершения каждого штыря, соответствующего функции устройства.

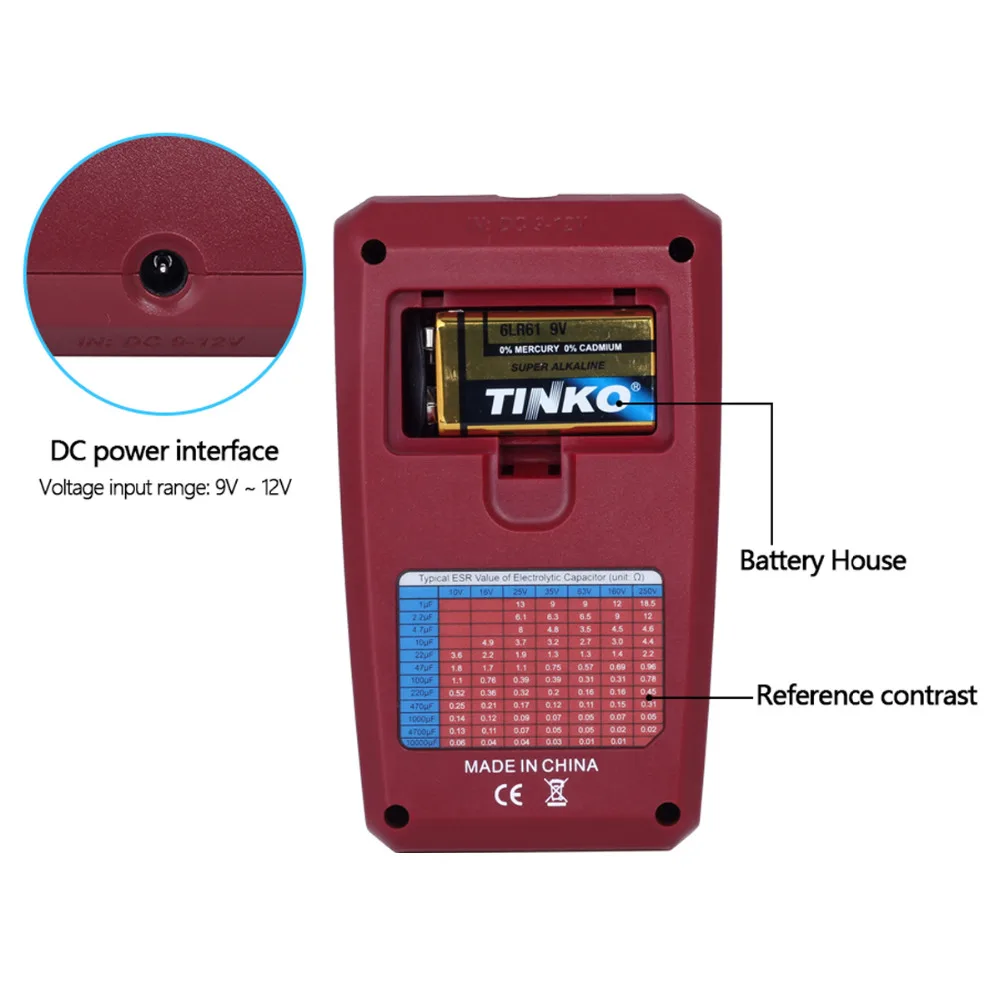

D, инструмент, напечатанный на задней части электролитического конденсатора, соответствующий стандартной справочной таблице ESR, таблица только для справки, пожалуйста, обратитесь к данным, опубликованным производителями.

Пять, калибровки

Короткий до 1, 2, 3 тестовых точек, нажмите кнопку «загрузка/Тест», экран подскажет, нужно ли ввести калибровку, В течение 2 секунд с помощью кнопки «включить/проверить» для подтверждения введите калибровку.

После того, как экран подает запрос на отключение 1, 2, 3 тестовых точек, продолжайте после перерыва до конца калибровки.

Упаковка товара:

Прибор для проверки транзисторов * 1

Игольчатый зонд * 1 пара

Руководство по эксплуатации на английском языке * 1
