Цветной СВЕТОДИОДНЫЙ светильник RGB Dream Circle DIY Kit модуль музыкального спектра 5 мм

Цветной СВЕТОДИОДНЫЙ светильник RGB Dream Circle DIY Kit модуль музыкального спектра 5 мм

1. Описание:

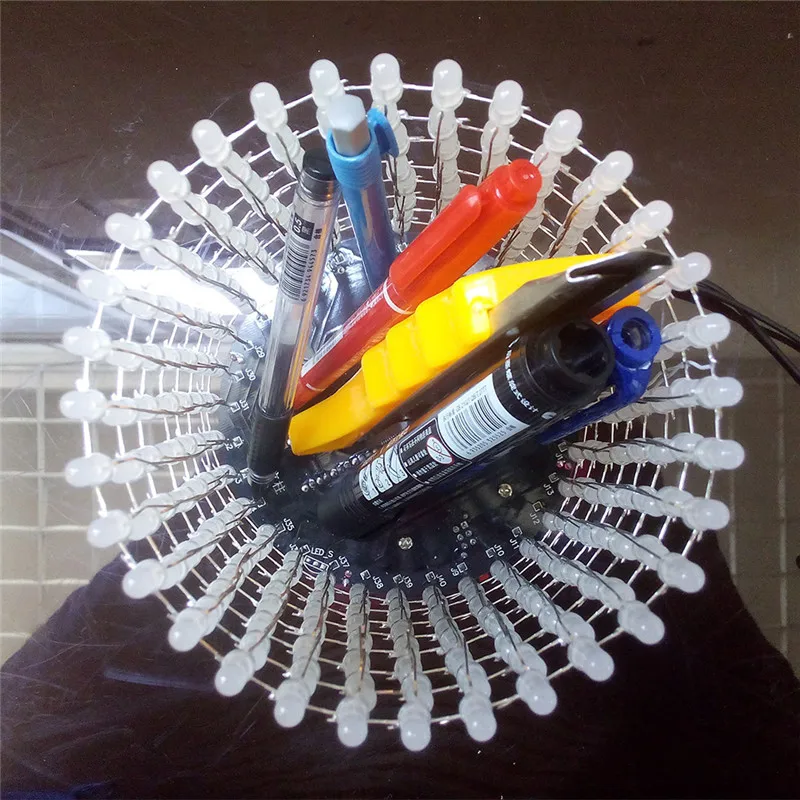

Это светильник Куб DIY kit то, что вам нужно для сварки и собрать самостоятельно. Нижняя пластина включает в себя печатную плату и компоненты. Светодиодный фонарик 256 дюймов создает цилиндрическое стереозвуковое пространство. -Различные крутая модель придадут вам трехмерный эффект. Это лучше, чтобы посмотреть в ночное время.

2. Функции:

1>. Дизайн лампы 8*32 (точечная матрица)

2>. Различные режимы могут быть переключены по вашему желанию:
-Автономные модели анимации (до дюжины)
-Анимационная модель алфавита (четыре фестиваля на английском языке)
Четыре английского языка:
Я люблю тебя
С днем рождения
С Новым Годом
Счастливого Рождества
-Режим музыкального спектра (четыре аудио режима)
Спектрный режим должен быть подключен к входному аудиосигналу, таким образом, оптический куб может бить ритм музыкального спектра.

3>. Печатная плата использует классическую краску черного цвета, что дарит таинственное ощущение

4>. Кнопки дистанционного управления могут быть преобразованы в любой режим времени

3. Параметры:

1> Рабочее напряжение: 5 В USB блок питания

2>. Способ установки: сварочная сборка «сделай сам»

3>. Режим электропитания: мобильный телефон, зарядное устройство, компьютер, зарядное устройство

4>. Размер корпуса: Длина 123 мм * ширина 123 мм * высота 176 мм

5>. Печатная плата Материал: 1,6 мм RF--4 доска

6>. Цвет: дымчато-голубой + Корпус

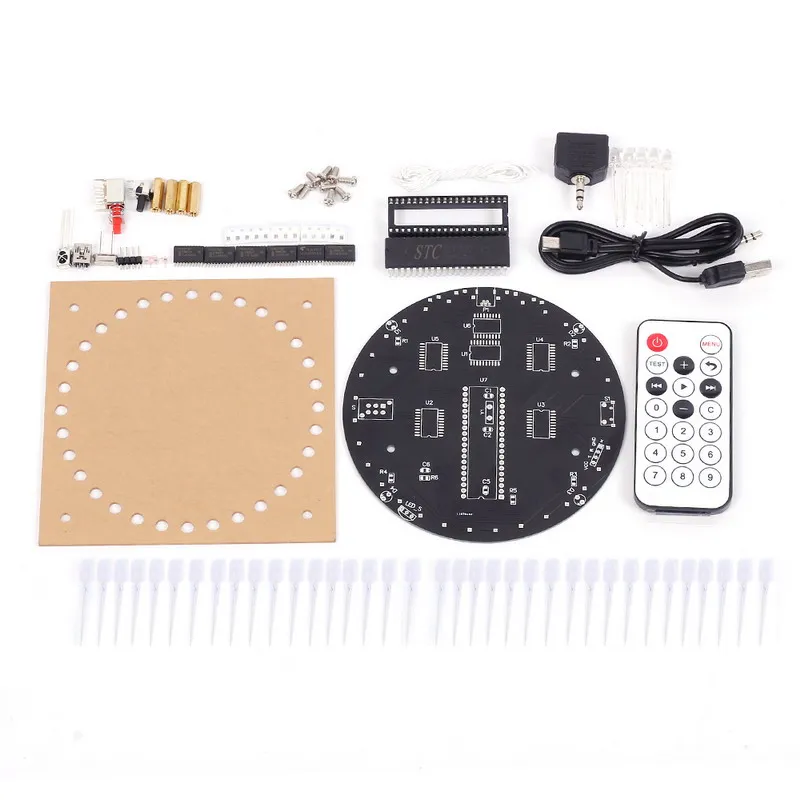

4. Список компонентов:

Примечание: пользователь может завершить монтаж с помощью Шелкового Экрана PCB и списка компонентов

5. Сварка:

Внимание: электрический утюг 30 Вт и антистатические измерения, время сварки должно контролироваться в течение 3 секунд.

Процесс производства:

1>. Подготовьте шаблоны для изготовления.
2>. Сломайте светодиодный короткий штифт (отрицательный полюс) и длинный штифт (положительный) на 90 градусов.
3>. Наденьте хороший светодиодный значок в шаблоне, а короткий-наружу.

4>. Светодиодный короткий штифт соединен по часовой стрелке, от первой точки до последней точки.

5>. В тех случаях, когда светодиодный короткие булавки сварены вместе, излишки булавки отрезаются. Сделайте 8 колец лампы одним и тем же способом.

6>. Убедитесь, что положительные электроды между двумя светодиодный лампы-кольца сварены вместе. Пожалуйста, ознакомьтесь с изображением пространства между слоями.

7>. Сделать два праздничное 4-слойное платье огни, через вышеописанные шаги, а затем в двух 4-х слойный огни, сваренную вместе, полная фонарный столб.

8>. Установите светодиодный фонарный столб на схема. Сварочные положительные (для длины стопы) следующий ряд Светодиодный к J9--J40 из схема, сварка J1 на первый слой плиты с белой проволокой, И сварка J2 на второй слой. Закончите по аналогии.

6. Использование музыкального спектра:

1>. Подключите T-порт звуковой линии к входу в посылка.
2>. Подключите разъем USB power audio line к компьютеру, блок питания usb-интерфейса или другой интерфейс питания USB 5 В.
3>. Подключите питание аудио линия 3,5 мм разъем для наушников к одному из двух аудио мест.
4>. Подключите аудиокабель Входная линия аудиоустройства на другом конце два аудио сиденья.
5>. Подключите Входной параметр для двух аудио сиденье на мобильный телефон или компьютер.
