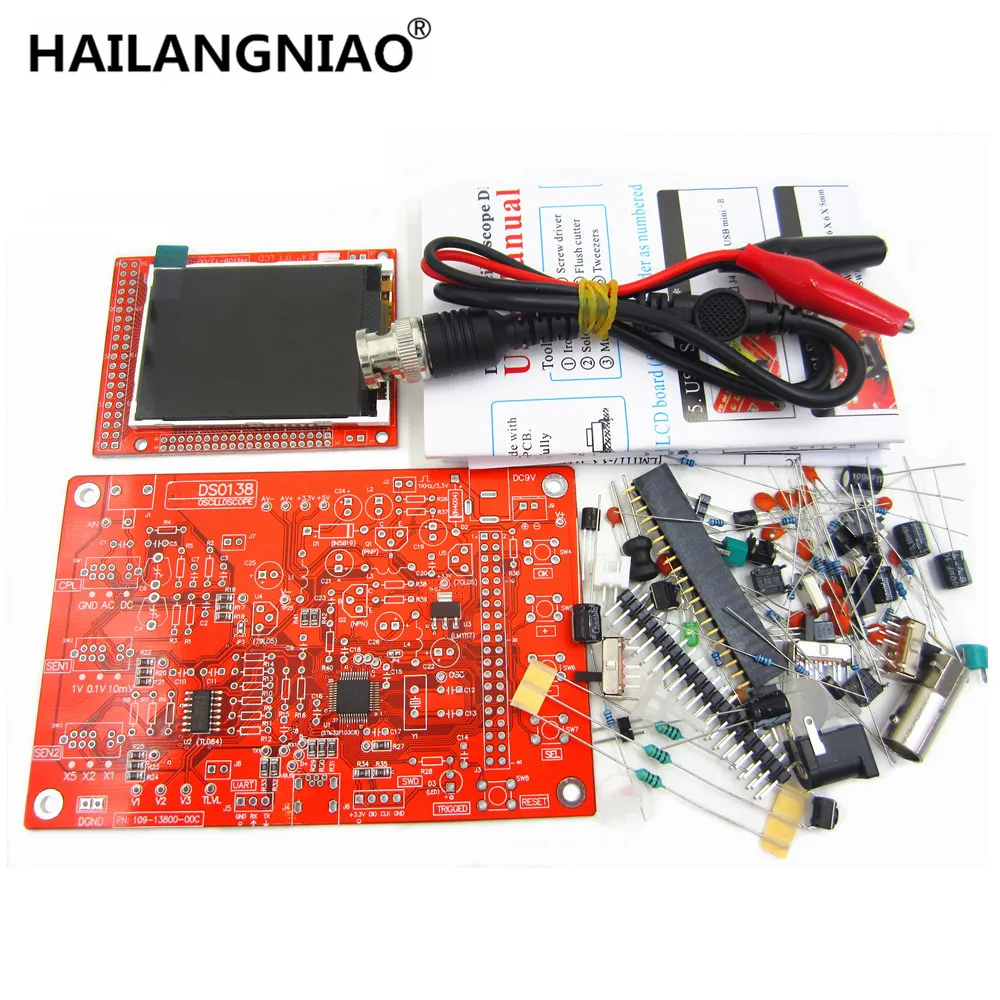

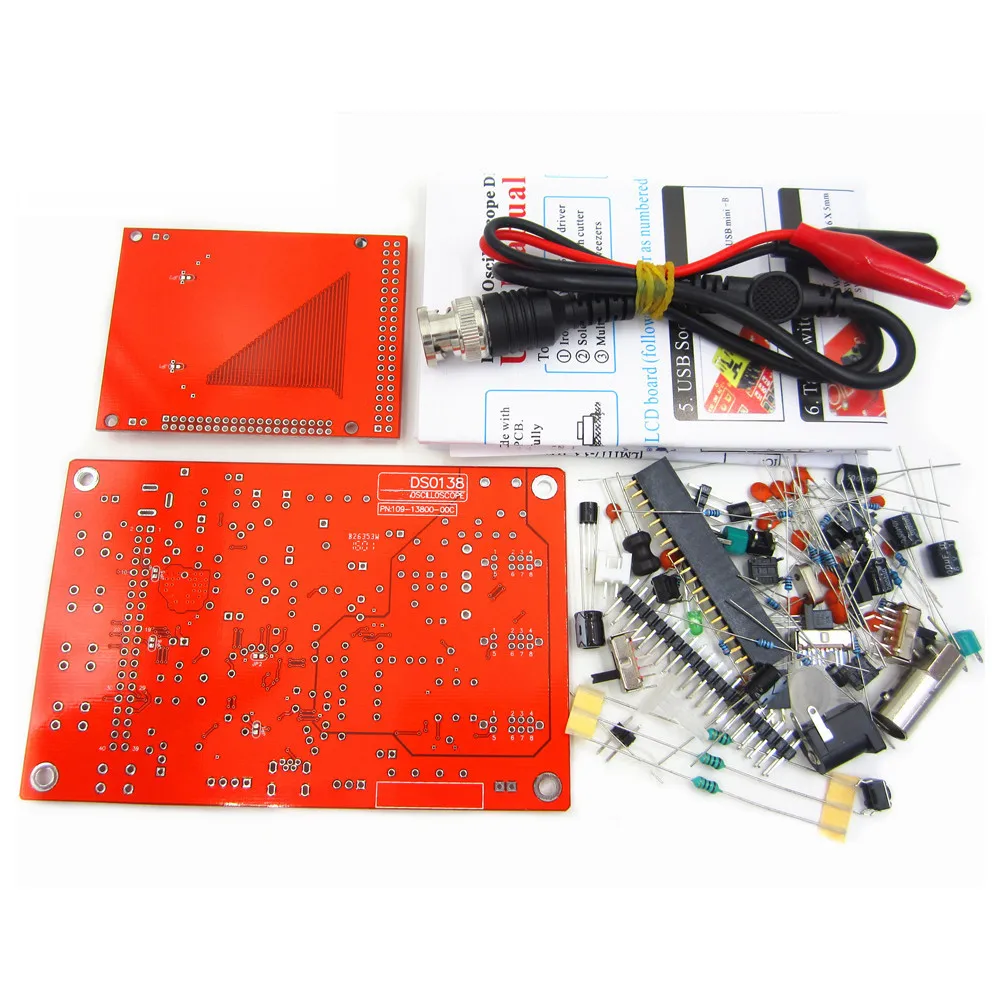

DSO FNIRSI-138 2,4 "TFT портативный карманный цифровой осциллограф комплект Комплектующие для самостоятельной сборки для осциллограф электронного обучения комплект 1 Мбит/с Этот DSO FNIRSI-138 цифровой осциллограф комплект принимает ARM Cortex-M3 процессор и с 2,4-дюймовый TFT экран. Легко и надежно подходит для работы в цепи. Он может отображать частоту, период, ширину импульса, передаточное число, макс./мин./AVG./пиковые/виртуальные значения. Особенности: В этом комплекте используются ARM Cortex-M3 процессор (STM32F103C8), а также включает в себя 2,4 цветным экраном тонкопленочной технологии (тпт), а также может использоваться в качестве рукоятки тест Совет по развитию. Возможно вторичное развитие на основе этого набора, например, его можно изменить на милливольтметр, регистраторы данных. Регулируемое вертикальное смещение, с инструкциями. С автоматическим, постоянным и одним режимом съемки, легко запечатлевает форму волны момента. Доступен спусковой механизм, поднимающий или опускающийся край. Наблюдаемая предыдущий сигнал триггера (отрицательная задержка). Может замерзнуть в любое время, дисплей формы волны (функция удержания). Поставляется в 1 Гц/3,3 V квадратный тест волн источника сигнала. С цифровым дисплеем, включая частоту, период, ширину импульса, передаточное число, макс./мин./AVG./пиковое/виртуальное значение. Функция хранения сигналов: не потеряет форму волны после выключения питания.

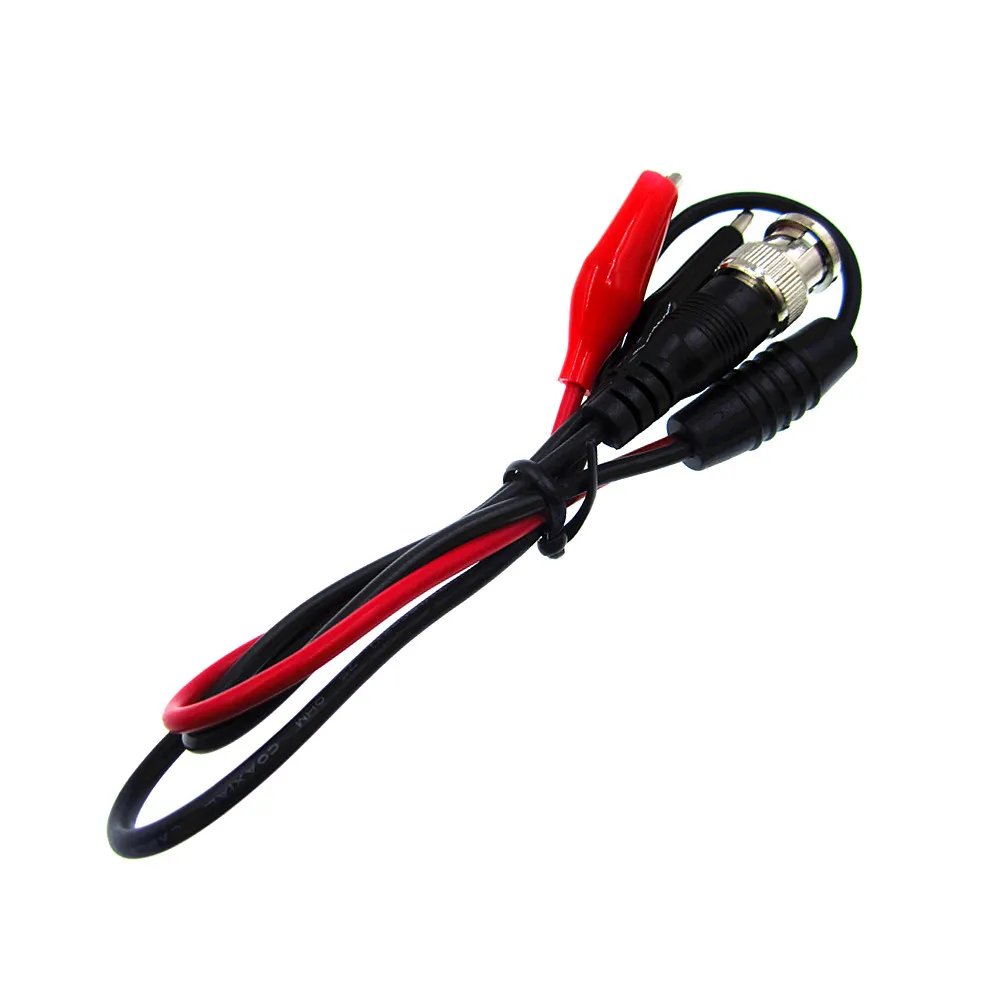

Обнаружение коротких замыканий и открытых замыканий: может помочь потребителю определить ошибку пайки. Функция распознавания контроллера TFT. Примечание: Этот набор «сделай сам» припаян. Технические характеристики: Максимальная частота дискретизации в реальном времени: 1 мс/с Точность: 12Bit Глубина буфера дискретизации: 1024 байт Аналоговая полоса пропускания: 0-200 кГц Вертикальная чувствительность: 10 мВ/див-5 В/див (1-2-5 прогрессивный способ) Входное сопротивление: 1 МОм Максимальное входное напряжение: 50 в, полипропилен (1: 1 зонд), 400 В, полипропилен (10: 1 зонд) Режимы соединения: DC / AC / GND Горизонтальный диапазон времени основания: 10 мкс/див-50 с/див (1-2-5 прогрессивный способ) Напряжение питания: 9 в пост. Тока PCB Размеры: 117*76 мм/4,6 * 3in Размер экрана: 52*40 мм/2*1,57 дюйма Посылка Размеры: 18*12,5*3 см/7,08*4,92 * 1.18in Посылка, Вес: 119 г/4,21 унций Посылка список: 1 * DSO FNIRSI-138 припаянные осциллограф комплект Вы можете купить его, паять и не сваривать 1 * зонд 3 * Руководство пользователя (на английском языке)
