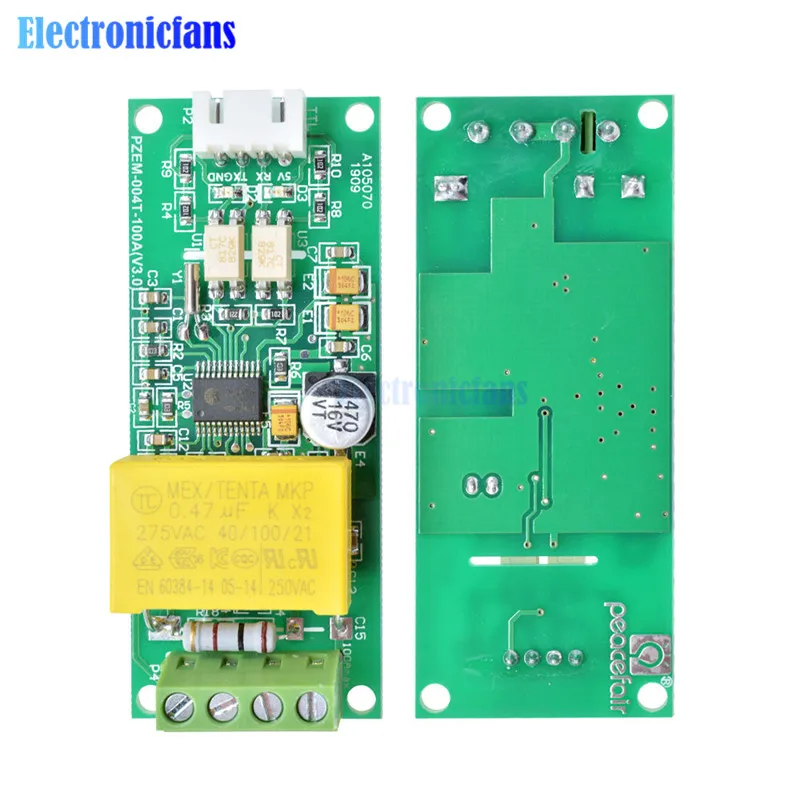

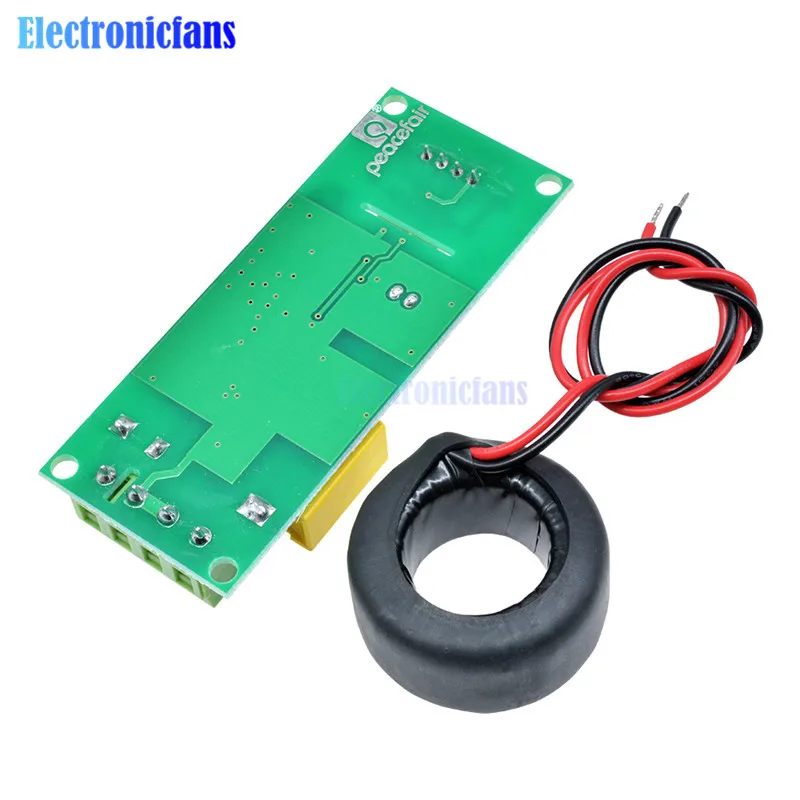

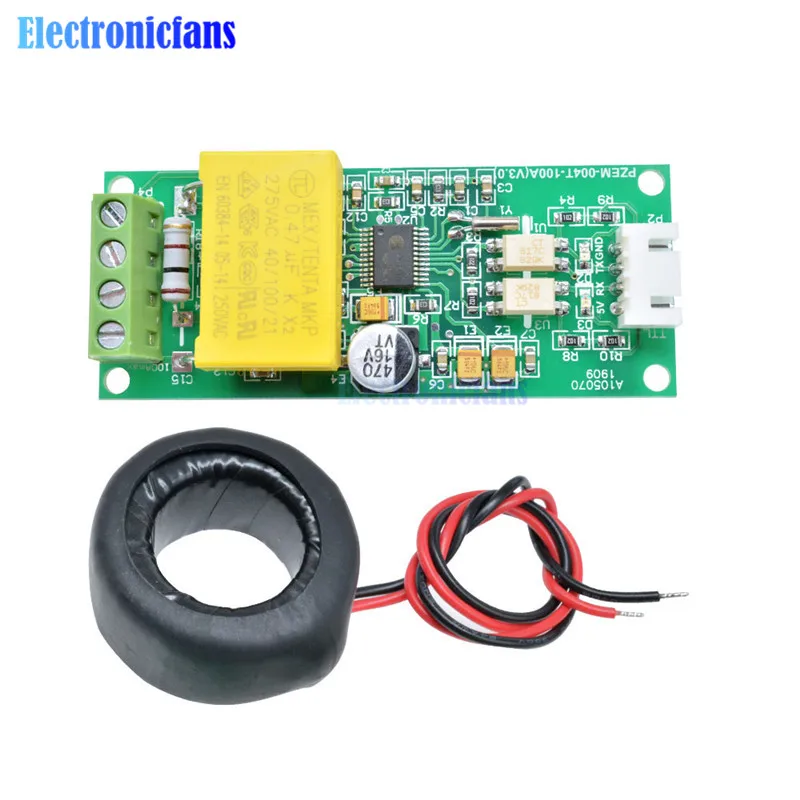

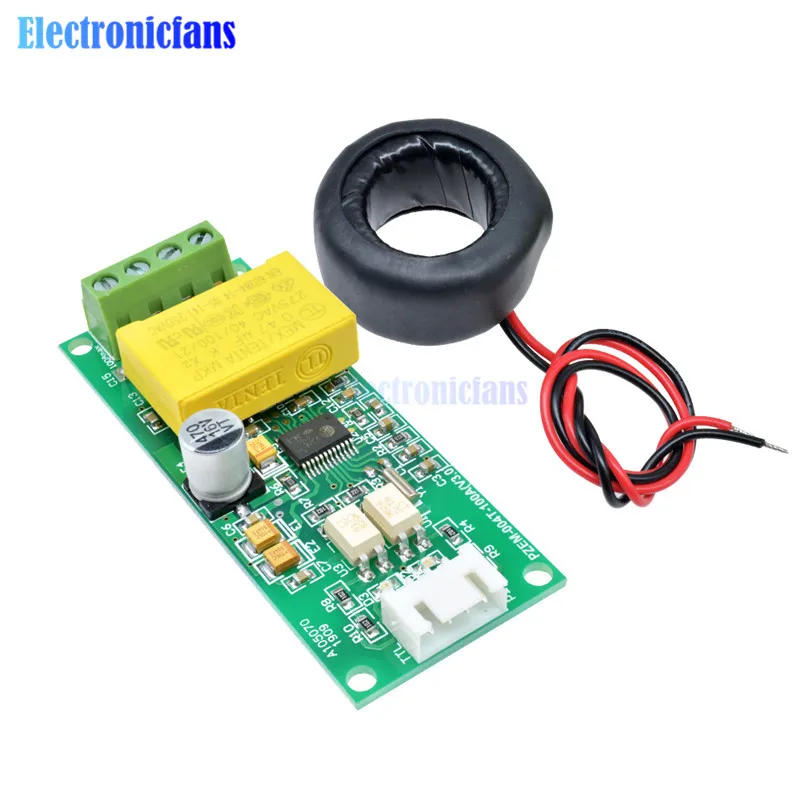

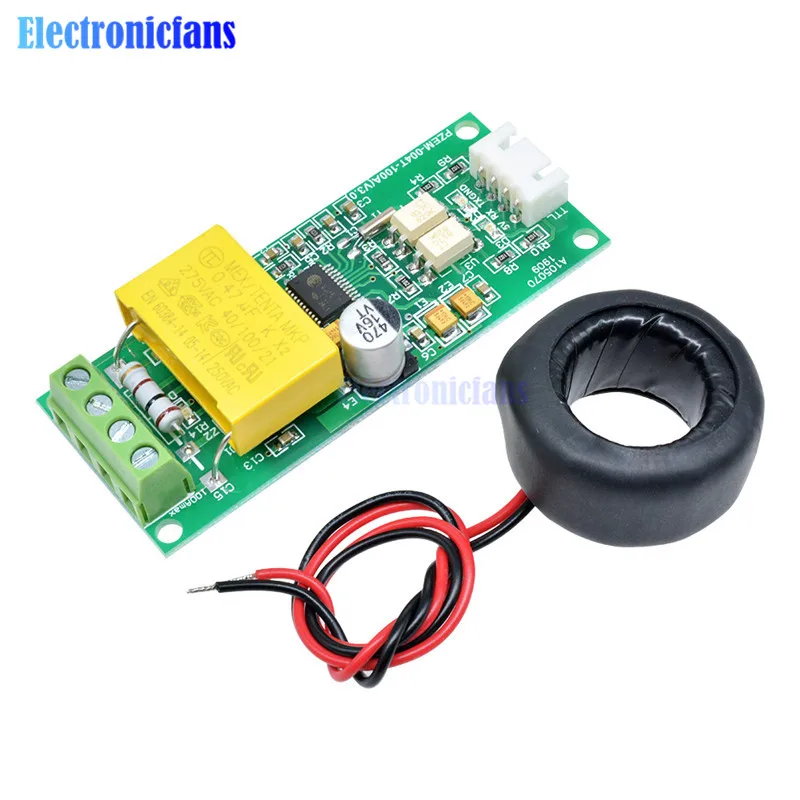

Цифровой многофункциональный измеритель переменного тока усилитель мощности TTL

---







Модель: PZEM-004T   Обзор Этот документ описывает характеристики цветного защитного покрытия на PZEM-004T AC коммуникационный модуль, Модуль в основном используется для измерения напряжения переменного тока, тока, активной мощности, частоты, мощности Фактора и активной энергии, модуль без функции дисплея, данные считываются через TTL Интерфейс. PZEM-004T-10A: Диапазон измерений 10A (Встроенный шунт) PZEM-004T-100A: диапазон измерений 100 А (внешний трансформатор) 1. Описание функций 1,1 Напряжение 1,1.1 Диапазон измерений: 80 ~ 260 в 1.1.2 Разрешение: 0,1 V 1.1.3 точность измерений: 0.5% 1,2 ток 1.2.1 Диапазон измерений: 0 ~ 10A(PZEM-004T-10A); 0 ~ 100A(PZEM-004T-100A) 1.2.2 Запуск измерения тока: 0,01a (PZEM-004T-10A); 0,02a (PZEM-004T-100A) 1.2.3 Разрешение: 0.001A 1.2.4 точность измерений: 0.5% 1,3 активная мощность 1.3.1 Диапазон измерений: 0 ~ 2.3kW(PZEM-004T-10A); 0 ~ 23kW(PZEM-004T-100A) 1.3.2 начиная измерения мощности: 0,4 W 1.3.3 Разрешение: 0,1 W 1.3.4 Формат дисплея: <1000 Вт, дисплей один десятичный, например: 999,9 Вт Ge1000W, дисплей только целое число, например: 1000W 1.3.5 точность измерений: 0.5% 1,4 Мощность фактор 1.4.1 Диапазон измерения: 0,00 ~ 1,00 1.4.2 Разрешение: 0,01 1.4.3 точность измерений: 1% 1,5 частота 1,5.1 Диапазон измерений: 45 Гц ~ 65 Гц 1.5.2 Разрешение: 0,1 Гц 1.5.3 точность измерений: 0.5% 1,6 активной энергии 1,6.1 Диапазон измерений: 0 ~ 999999 кВт/ч 1.6.2 Разрешение: 1Wh 1.6.3 точность измерений: 0.5% 1.6.4 Формат дисплея: <10kWh, блок дисплея Wh(1kWh = 1000Wh), например: 9999Wh Ge10kWh, блок дисплея kWh, например: 99,99,99kwh 1.6.5 сброс энергии: Используйте программное обеспечение для сброса. 1,7 сигнализация перезарядки Порог активной мощности может быть установлен, когда измеренная активная мощность превышает пороговый уровень, это Может сигнализации 1,8 Связь интерфейс RS485 интерфейс 。 2 Связь протокол Протокол физических слоев 2,1 Физический уровень, используйте интерфейс связи UART к RS485 Скорость передачи данных 9600, 8 бит данных, 1 стоп-бит, без паритета Протокол уровня приложения 2,2 Уровень приложения использует протокол Modbus-RTU для общения. В настоящее время, только Поддерживает функциональные коды, такие как 0x03 (запись для чтения), 0x04 (запись для чтения), 0x06 (Запись одного регистра), 0x41 (калибровка), 0x42 (сброс энергии) и т. д. Функциональный код 0x41 предназначен только для внутреннего использования (адрес может быть только 0xF8), используется для фабрики Калибровки и вернуться к заводским настройкам обслуживание случаев, после того, как код функции для того, чтобы увеличить 16-бит Пароль, пароль по умолчанию 0x3721 Диапазон адресов подчиненного составляет 0x01 ~ 0xF7. Адрес 0x00 используется в качестве вещания Тот адрес, который указан, раб не нужно ответить мастера. Адрес 0xF8 используется в качестве общей Адрес, этот адрес может использоваться только в условиях, когда используется для калибровки И т. Д. 2,3 прочтите результаты измерений Команду формат мастера читает результат измерений (всего 8 байт): Подчиненный адрес + 0x04 + адрес регистра, высокий байт + адрес регистра, низкий байт + номер Регистров, высоких байтов, количества регистров, низких байтов, проверки CRC, высоких байтов, проверки CRC Низкий байт. Команду формат ответа от Ведомого делится на два вида: Правильный ответ: рабочий адрес + 0x04 + Кол-во байт + Регистрация 1 данных Высокая байт + Запись 1 данных, низкий байт +... + Проверка CRC, высокий байт + проверка CRC, низкий байт Ошибка ответа: рабочий адрес + 0x84 + ненормальный код + проверка CRC, высокий байт + проверка CRC Низкий байт Ненормальный код, приведенный ниже (см. Ниже) ⚫0x01, незаконная функция ⚫0x02, незаконный адрес ⚫0x03, незаконные данные ⚫0x04, ошибка подчиненного     Например, мастер отправляет следующие команды (код проверки CRC заменен на 0xHH и 0xLL, то же самое ниже) 0x01 + 0x04 + 0x00 + 0x00 + 0x00 + 0x0A + 0xHH + 0xLL Указывает, что мастеру необходимо считывать 10 регистров с подчиненным адресом 0x01 и запуском Адрес регистра 0x0000 Правильный ответ от раба заключается в следующем: 0x01 + 0x04 + 0x14 + 0x08 + 0x98 + 0x03 + 0xE8 + 0x00 + 0x00 + 0x08 + 0x98 + 0x00 + 0x00 + 0x00 + 0x00 + 0x00 + 0x00 + 0x01 + 0xF4 + 0x00 + 0x64 + 0x00 + 0x00 + 0xHH + 0xLL Выше представлены данные ⚫Напряжение-0x0898, конвертируется в десятичное-2200, дисплей 220,0 в ⚫Сейчас у нас 0x000003E8, преобразуется в десятичная система является 1000, дисплей 1.000A ⚫Мощность 0x00000898, конвертируется в десятичное-2200, дисплей 220,0 Вт ⚫Энергия-0x00000000, конвертируется в десятичное-0, дисплей-0 Вт/ч ⚫Частота 0x01F4, конвертируется в десятичное значение 500, дисплей 50,0 Гц ⚫Мощность фактор 0x0064, преобразуется в десятичная система является 100, дисплей 1,00 ⚫Состояние будильника 0x0000, означает, что текущее питание ниже, чем мощность будильника Порог 2,4 прочтите и модифицируйте рабочие параметры В настоящее время он поддерживает только считывание и изменение адреса подчиненного устройства и порога будильника питания Регистр расположен как указанная ниже Таблица   Формат команды мастера, чтобы прочесть рабочие параметры и прочесть измерения Результаты такие же (детальное описание в разделе 2,3), нужно всего лишь изменить функциональный код из 0x04 для 0x03. Команду формат мастера модифицировать slave параметров (всего 8 байт): Подчиненный адрес + 0x06 + адрес регистра, высокий байт + адрес регистра, низкий байт + регистр Значение High Byte + значение регистра, низкий байт + CRC проверьте высокий байт + CRC проверьте низкий байт. Команду формат ответа от Ведомого делится на два вида: Правильный ответ: рабочий адрес + 0x06 + количество байт + адрес регистра, низкий байт + Записывающее значение, высокий байт, записывающее значение, низкий байт, проверка CRC, высокий байт, проверка CRC, низкий Байт. Ошибка ответа: рабочий адрес, 0x86, ненормальный код, проверка CRC, высокий байт, проверка CRC Низкий байт. К примеру, мастер комплекты раба порог питания: 0x01 + 0x06 + 0x00 + 0x01 + 0x08 + 0xFC + 0xHH + 0xLL Указывает, что мастеру необходимо задать регистр 0x0001 (пороговый сигнал тревоги) на 0x08FC (2300 Вт). Правильно настроенный, раб возвращается к данным, которые отправляются от мастера. К примеру, мастер комплекты адрес slave 0x01 + 0x06 + 0x00 + 0x02 + 0x00 + 0x05 + 0xHH + 0xLL Указывает, что мастеру необходимо задать регистр 0x0002 (адрес Modbus-RTU) на 0x0005 Правильно настроенный, раб возвращается к данным, которые отправляются от мастера. 2,5 сброс энергии Формат команды мастера для сброса энергии подчиненного составляет (всего 4 байта): Рабочий адрес + 0x42 + CRC проверьте высокий байт + CRC проверьте низкий байт. Правильный ответ: рабочий адрес + 0x42 + CRC проверьте высокий байт + CRC проверьте низкий байт. Ошибка ответа: рабочий адрес + 0xC2 + ненормальный код + проверка CRC, высокий байт + проверка CRC Низкий байт 2,6 калибровки Формат команды master для калибровки подчиненного (всего 6 байт): 0xF8 + 0x41 + 0x37 + 0x21 + проверка CRC высокий байт + проверка CRC низкий байт. Правильный ответ: 0xF8 + 0x41 + 0x37 + 0x21 + CRC проверьте высокий байт + CRC проверьте низкий байт. Ошибка ответа: 0xF8 + 0xC1 + ненормальный код + CRC проверьте высокий байт + CRC проверьте низкий байт. Следует отметить, что калибровка занимает от 3 до 4 секунд, после того как мастер отправит Если калибровка успешно выполнена, то для получения ответа потребуется 3-4 секунды Раб. 2,7 проверка CRC CRC проверка использует формат 16 бит, занимает два байта, полиномиальный генератор X16 + X15 + X2 + 1, полиномиальная стоимость, используемая для подсчета, 0xA001. Значение проверки CRC-это кадр данных, разделяющий все результаты проверки всех байт, за исключением Значение проверки CRC. 3 функциональная схема блока   5 других инструкций. 1 интерфейс TTL ohich означает, что когда прибудет, он не может связаться с a5.2, рабочий temper-20rsquoC ~ + 60rsquoC.     Посылка включает в себя:     1x цифровой многофункциональный измеритель c 1x катушки
