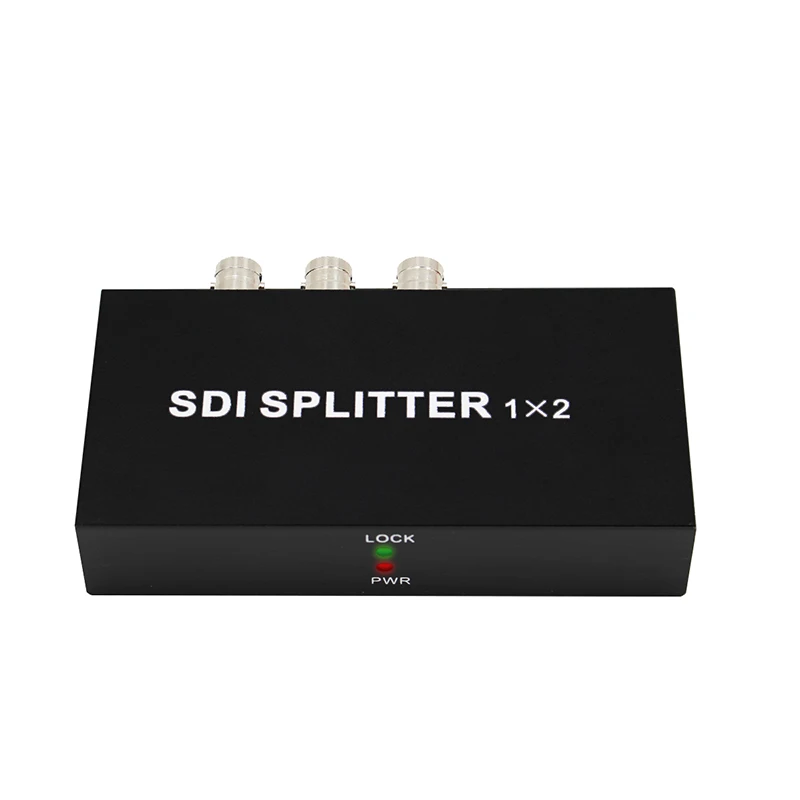

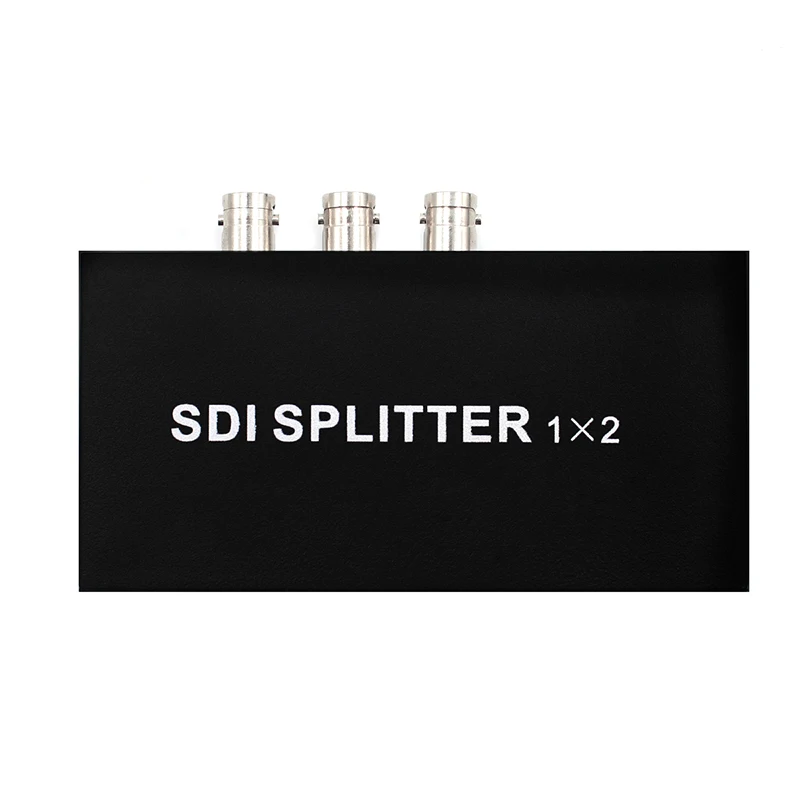

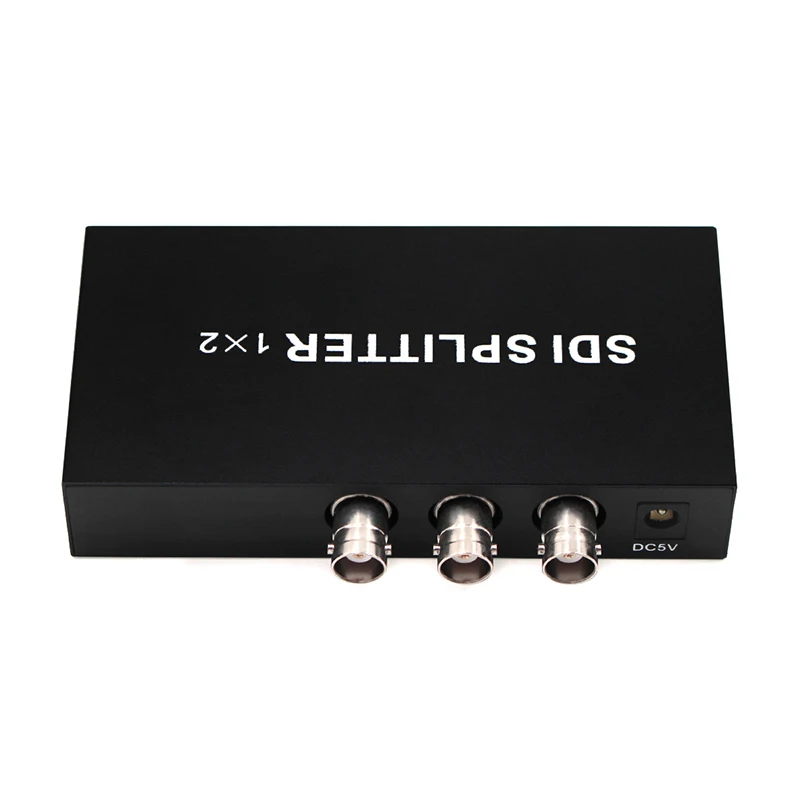

SDI сплиттер 1x2 3G HD SD преобразователь удлинитель 1 вход 2 Выход 1080P для камеры CCTV

SDI сплиттер 1x2 3G HD SD SDI конвертер удлинитель 1 вход 2 выхода 1080P для камеры CCTV монитор

I. Предупреждение безопасности:

1. Пожалуйста, держите подальше от влаги, высокой температуры, пыли, коррозионных и окисляющих газов окружающей среды.

2. Все детали должны избегать сильной вибрации, пожалуйста, не разбивайте, Не стучите или Не ломайте.

3. Пожалуйста, удерживайте головку адаптера питания, когда вы снимаете адаптер питания вместо того, чтобы тянуть кабель питания.

4. Пожалуйста, выключите питание, когда машина не используется (пожалуйста, снимите адаптер питания, когда вы не будете использовать его в течение длительного времени).

5. Пожалуйста, не открывайте продукты самостоятельно и не прикасайтесь к деталям внутри.

6. Вы должны использовать оригинальный адаптер питания, который предоставляется от производителя или надежного адаптера питания.

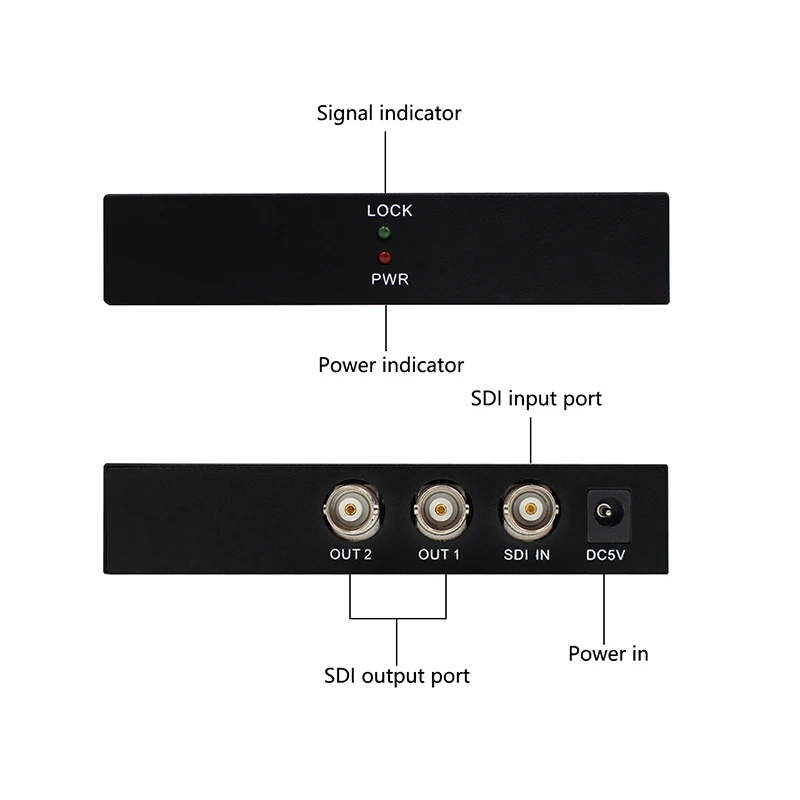

II. Описание интерфейса

Входной порт сигнала SDI (например, подключение камеры SDI)

Выходной порт SDI сигнала (например, подключение SDI камеры, монитора и так далее)

Входной порт адаптера питания (поддержка 5-36 в широкий вход напряжения, анод внутри и катод снаружи)

Светодиодный красный индикатор питания

Зеленый светодиодный индикатор сигнала SDI

Зеленый светодиодный индикатор сигнала SDI

Светодиодный красный индикатор питания

III. Этапы установки

Подключите устройство в соответствии с приведенной выше схемой, затем выполните следующие действия:

Введите источник сигнала SDI от входного порта.

Вы можете подключить устройство, поддерживающее вход сигнала SDI с выходным портом SDI.

Включение, продукт будет работать.

IV. Функция

Сплиттер 1SDI

Подключите устройство в соответствии с шагами до этого, SDI сплиттер будет работать, SDI сплиттер поддерживает SD-SDI(270 мбит/с),HD-SDI (1,485 Гбит/с) и full HD 3G-SDI (2,97 Гбит/с) видео формат, чтобы убедиться, что 1-2 маршрута SDI видео выход.

2 функция расширения

Этот продукт со встроенным эквайлайзером, выпрямителем и драйвером кабеля, поддерживает максимальную длину кабеля (Belden-1694A).

Ввод и вывод кабеля SDI: поддержка SD 400 м, поддержка HD 200 м, поддержка 3G 100 м (это теоретическое значение, реальный экземпляр имеет какое-то отношение к качеству кабеля).

3 широкое напряжение

Этот продукт имеет встроенное широкое напряжение, поддерживает DC5V-36V вход (максимальная мощность 2 Вт), он очень подходит для проекта.

4 умный дизайн

Этот продукт поддерживает подключи и играй, и он может автоматически обнаруживать различный сигнал SDI, светодиодный индикатор становится зеленым, когда он обнаруживает действительный входной сигнал SDI, в противном случае светодиодный светильник не будет.

V. Эксплуатация

Этот продукт поддерживает широкий вход напряжения, пользователь может выбрать DC5V-36 адаптер питания.

1,2 SDI выход сигнала одновременно и не требует каких-либо других настроек.

2. Основной блок может обнаруживать различные сигналы SDI, светодиодный индикатор становится зеленым, когда сигнал SDI действителен.

3.

VI. Спецификация
