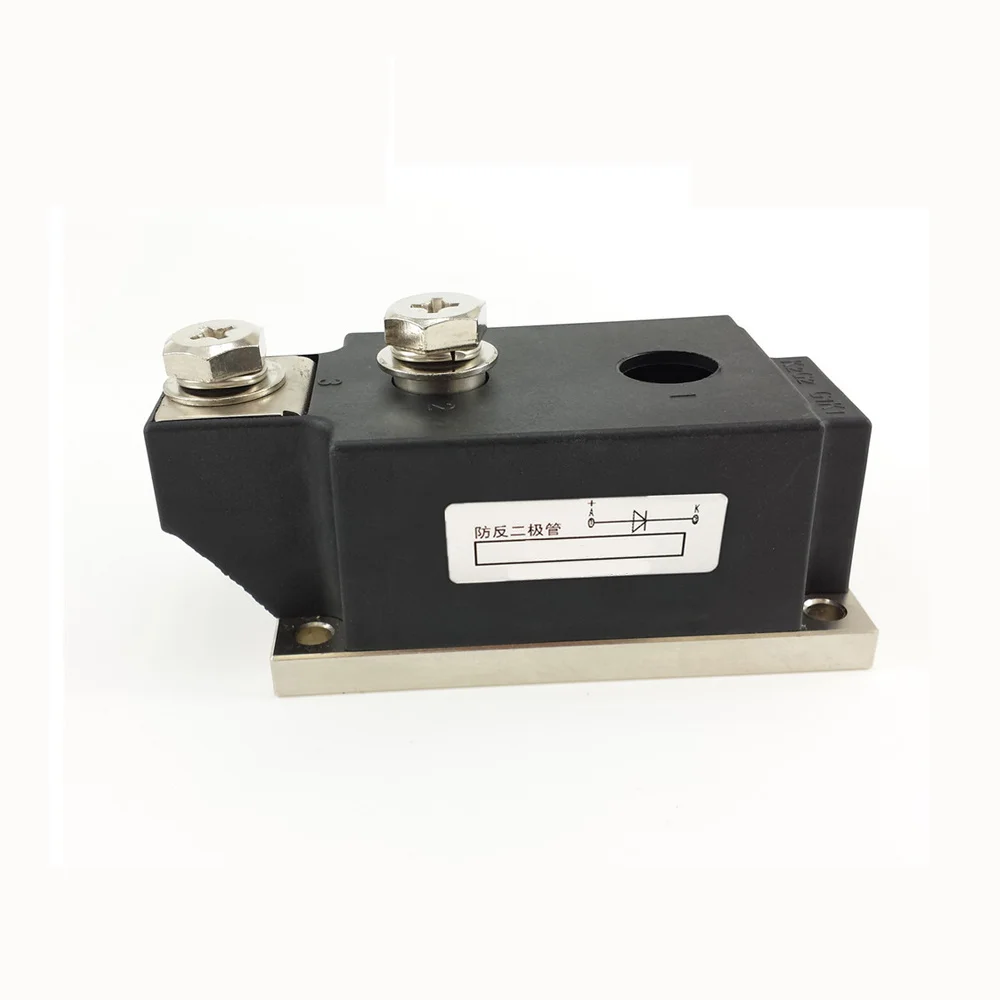

Высокая сила тока анти диод MD 500A 1600V|Запасные части| |

Высокая сила тока анти диод MD 500A 1600V|Запасные части| |

▪ Чип и нижняя электрическая изоляция, 2500 В переменного тока изоляция ■ немецкая пассивация стекла чип сварки, отличные температурные характеристики и мощность цикла возможности ■ Малый размер, светильник вес

Фотогальванический анти-обратный диод требует следующих функций:

1. Высокое перенапряжение, обычно должно превышать 1500 В

Потому что Максимальная PV массив достигнет или превысит 1000 в

2. Гарантия низких потребеление энергии, то есть сопротивления (в открытом состоянии сопротивление как маленький как можно скорее, как правило, меньше, чем 0,8 ~ 0,9 V)

Поскольку система PV должна поддерживать высокую эффективность всей системы, желательно, чтобы потребление энергии анти-обратного диода в комбинированной коробке было как можно меньше

3 хорошая Охлаждающая способность (требует низкой термостойкости и хорошего отведения тепла)

Потому что рабочая среда коробки PV combiner обычно очень плохая, анти-Реверсивные диоды должны иметь широкий диапазон рабочих температур

Добавьте, как правило, нужно учитывать Гоби, плато и другие климатические условия

Массив солнечных элементов-анти-противовес (обратный ток) и БАЙПАСНЫЕ диоды

В матрице солнечных элементов диод является очень устройством, обычно используемые диоды в основном являются кремниевыми диодами выпрямителя, когда Выбор параметров должен быть оставлен, чтобы предотвратить повреждение поломки. Как правило, напряжение обратного пикового пробоя и максимальный рабочий ток должны занимать Максимальное рабочее напряжение и рабочий ток более 2 раз. Диоды в солнечной фотоэлектрической системе можно разделить на две категории.

1, анти-заряд (анти-рефлюкс) Диод

Диоды с защитой от обратного наполнения, одна из функций заключается в том, чтобы предотвратить использование модулей солнечных элементов или квадрата в генерации электроэнергии, ток батареи, в свою очередь, обратный монтаж или квадратная матрица, ненадлежащее потребление энергии, но также делает сборку или квадратный нагрев или даже повреждение; Второе находится в матрице батареи, Чтобы предотвратить поток тока между трибутами квадратной задней части. Это связано с тем, что выходное напряжение каждого исходящего пути не может быть абсолютно равным, а Напряжение каждой ветки всегда имеет разницу между высоким и низким, или выходное напряжение ветки уменьшается из-за поломки ветки или затенения, И ток высоковольтной ветви будет течь в ветку низкого напряжения, или даже уменьшить общее выходное напряжение phalanx. В каждой ветке в серии анти-засыпной диод, чтобы избежать этого феномена.

В отдельно стоящей PV системе, некоторые PV контроллеры имеют анти-обратный диод, подключенный к их цепи. То есть, контроллер не должен быть подключен к диоду, когда контроллер имеет функцию анти-обратного заполнения.

Анти-засыпки диод есть прямое падение напряжения, серия будет иметь определенную потребеление энергии монтажных схем, общее использование силиконовый выпрямительный диод перепада напряжения около 0,7 V, высокомощная трубка до 1 ~ 20,3 в, но давление и мощность небольшие, подходит для маломощных применений.

На коробке положительного и отрицательного слияния требуется установить предохранитель, лично думаю, что только плюс предохранитель плюс положительный, и в отрицательном предохранителе установить очень низкую стоимость. Основная роль предохранителя высвободит свое мнение:

(1) Комбинированная коробка оснащена анти-обратным диодом, тогда предохранитель будет работать в следующих двух случаях

A. В первый чехол, анти-обратный диод сломается и становится путь. Когда происходит ошибка в этой серийной цепи, другие серийные схемы возвращенно заряжают цепь неисправности. Когда ток обратного заряда превышает номинальный ток предохранителя, предохранитель выдувается, что приводит к защите.

B. Во втором чехол, анти-обратный диоды для подавления переходных скачков напряжения все нормально, и защита от короткого замыкания происходит на выходе стороне блок объединителя. В это время все ветви в комбинированной коробке коротки, а максимальный ток короткого замыкания-это ток короткого замыкания панели. Если выбранный предохранитель подходит, в этот момент предохранитель должен быть продан. (На практике выбор предохранителей, как правило, используется фактор безопасности * струнный ток короткого замыкания, я лично думаю, что есть проблема с этим выбором, это во втором гипотетическом чехол, предохранитель не выдувается.

(2) анти-обратный диод не установлен в комбинированной коробке, и предохранитель будет работать в следующих условиях

A. Когда панель струна в сбое батареи, струна потери давления, оставшаяся струна его обратного заряда, в результате чего перегрузки по току, предохранитель

B. Короткое замыкание происходит на выходной стороне коробки комбинатора. В этот момент все ветви в комбинированной коробке коротки. Максимальный ток короткого замыкания-это ток короткого замыкания панели. Если выбранный предохранитель подходит, предохранитель должен быть продан в этот момент. (На практике выбор предохранителей, как правило, используется фактор безопасности * струнный ток короткого замыкания, я лично думаю, что есть проблема с этим выбором, это во втором гипотетическом чехол, предохранитель не выдувается.

2, байпасный диод

Когда есть много солнечных модулей, подключенных в серии для формирования ветки матрицы батареи или квадрата батареи, один (или два-три) диоды должны быть подключены параллельно положительным и отрицательным выходным клеммам каждой панели. Диод, соединенный параллельно через модуль, называется байпасным диодом.

Роль байпасных диодов заключается в том, чтобы предотвратить определенную часть квадратного массива или часть теневого затенения или не остановить генерирование электроэнергии в байпасном диоде, при этом компонент будет формироваться на обоих концы прямой проводимости диода смещения, Рабочий ток лески проходит мимо неисправного компонента и протекает через диод, не влияя на генерацию электроэнергии других нормальных компонентов, а также защищая проездной компонент от высокого прямого смещения или повреждения из-за для нагрева «горячих точек».

БАЙПАСНЫЕ диоды, как правило, устанавливаются непосредственно в распределительной коробке, в соответствии с размером питания компонента и номера батареи, установите от 1 до 3 диодов.

БАЙПАСНЫЕ диоды не требуются для любого применения и не требуются, когда компоненты используются отдельно или параллельно. Для небольшого количества компонентов в серии и условий работы лучше, вы также можете рассмотреть БАЙПАСНЫЕ диоды.

Наша компания специализируется на разработке и производстве различных типов силовых модулей, таких как фотоэлектрический антиреверсивный диод, комбинированный диод постоянного тока, Тиристорный модуль, диодный модуль, модуль быстрого восстановления диода, модуль IGBT и Встроенный интеллектуальный модуль регулирования мощности; Предоставление полных энергосберегающих решений. Компания имеет возможность производить более 30 серий, около 400 видов моделей и спецификаций более 60 видов внутренней проводки модуля SCR, модули выпрямителя и ультра-быстрые диодные модули восстановления и другой мостовой модуль arm; Однофазный мостовой модуль выпрямителя, однофазный трехфазный модуль переключателя переменного тока, Понижающие модули кремния на изоляторе и трехфазный мост выпрямителя, интегрированные модули SCR и сварочные аппараты и зарядные устройства для компонентов выпрямителя кремния. И широко используется в солнечной энергии; Фотоэлектрический инвертор; Блок комбинирования постоянного тока; Новая энергия; Диммеры, контроль температуры, электролитическое покрытие и Мощность возбуждения, заряд батареи и разрядка, устройство компенсации статической и реактивной мощности, управление двигателем переменного и постоянного тока, контроль скорости измельчителя постоянного тока, Высокочастотный инверторный Сварочный аппарат и электрочастотный сварочный аппарат, источник бесперебойного питания UPS, импульсный источник питания, индукционный нагрев, мягкий запуск двигателя переменного тока, Частотные устройства и различные устройства автоматизации. Продукция в нескольких национальных ключевых проектах была применена, продукты были экспортированы в мир (такие как: Европа и США, Юго-Восточная Азия, Россия, Сингапур, Малайзия, Индия и т. Д.). Стабильное и надежное качество продукции, чтобы удовлетворить требования к дизайну и производству и использованию, высоко оцененные большинством пользователей!

Разница между MD ,MDA и MDK:

MD-это один анти-диод
MDA общий анод анти-диод один на два
MDK два в и один из
